Schlüter-BEKOTEC-EN-FK-PS La placa de nódulos autoadhesiva ultraligera
El sistema constructivo Schlüter-BEKOTEC permite realizar un recrecido flotante que garantiza los recubrimientos cerámicos y de piedra natural sin fisuras de forma permanente. Con la instalación de los tubos de calefacción Schlüter, el sistema de recrecido se convierte en el suelo radiante BEKOTEC-THERM.
Schlüter-BEKOTEC-EN-FK-PS es una placa de nódulos para recrecidos, autoadhesiva por la parte posterior, que sirve para alojar los tubos de calefacción Schlüter (ø 10 mm). Las placas de nódulos se pueden insertar unas en otras solapándose por una hilera y, tras retirar el film protector, colocar fácilmente en los soportes correspondientes.
Schlüter-BEKOTEC-ENFGK-PS es la placa de compensación correspondiente, también autoadhesiva por la parte posterior. Se instala delante del distribuidor del circuito de calefacción para que el montaje de los tubos de calefacción en el armario de distribución resulte más sencillo.
Ajustes de filtro
- EN 12 F PSLongitud1,1 mAnchura70 cmMaterialPS (poliestireno)Diámetro de tubo [mm]10 x 1,3
- EN 12 FG PSLongitud1,1 mAnchura70 cmMaterialPS (poliestireno)Diámetro de tubo [mm]10 x 1,3

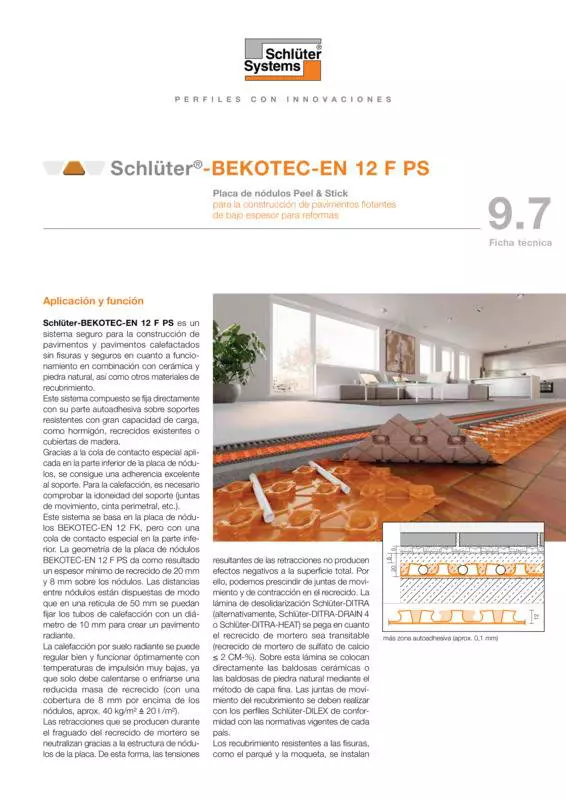

Información del producto general
Función
Schlüter-BEKOTEC-EN-12-F-PS es un sistema seguro para la construcción de pavimentos y pavimentos calefactados sin fisuras y seguros en cuanto a funcionamiento en combinación con cerámica y piedra natural, así como otros materiales de recubrimiento.
Este sistema compuesto se fija directamente con adhesivo sobre soportes resistentes con gran capacidad de carga, por ejemplo, hormigón, recrecidos existentes o cubiertas de madera. Gracias a la cola de contacto especial aplicada en la parte inferior de la placa de nódulos, se consigue una adherencia excelente al soporte. Para la calefacción es necesario comprobar la idoneidad de la superficie (juntas de movimiento, cintas perimetrales, etc.).
Este sistema se basa en la placa de nódulos BEKOTEC-EN-12-FK, pero con una cola de contacto especial en la parte inferior. La geometría de la placa de nódulos BEKOTEC-EN-12-F-PS da como resultado un espesor mínimo de recrecido de 20 mm. Este espesor comprende la altura de los nódulos y los 8 mm que se aplican sobre los nódulos. Las distancias entre nódulos están dispuestas de modo que en una retícula de 50 mm se puedan fijar los tubos de calefacción con un diámetro de 10 mm para crear un pavimento radiante.
La calefacción por suelo radiante se puede regular bien y funcionar óptimamente con temperaturas de impulsión muy bajas, ya que solo debe calentarse o enfriarse una reducida masa de recrecido (con una cobertura de 8 mm por encima de los nódulos, aprox. 40 kg/m² ≙ 20 l/m²).
Las retracciones que se producen durante el fraguado del recrecido de mortero se neutralizan gracias a la estructura de nódulos de la placa. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos a la superficie total. Por ello, podemos prescindir de juntas de contracción y movimiento en el recrecido.
La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) se pega en cuanto el recrecido de mortero sea transitable (recrecido de mortero de sulfato de calcio ≤ 2 CM-%). Sobre esta lámina se colocan directamente la cerámica o la piedra natural en el método de capa fina. Las juntas de movimiento del recubrimiento se deben realizar con los perfiles Schlüter-DILEX acorde con las normativas vigentes.
Los materiales de recubrimiento que no son sensibles a las grietas, como el parqué o las alfombras, se colocan directamente sobre el recrecido una vez alcanzada la humedad residual específica del recubrimiento.
Para más información, consulte el manual técnico.

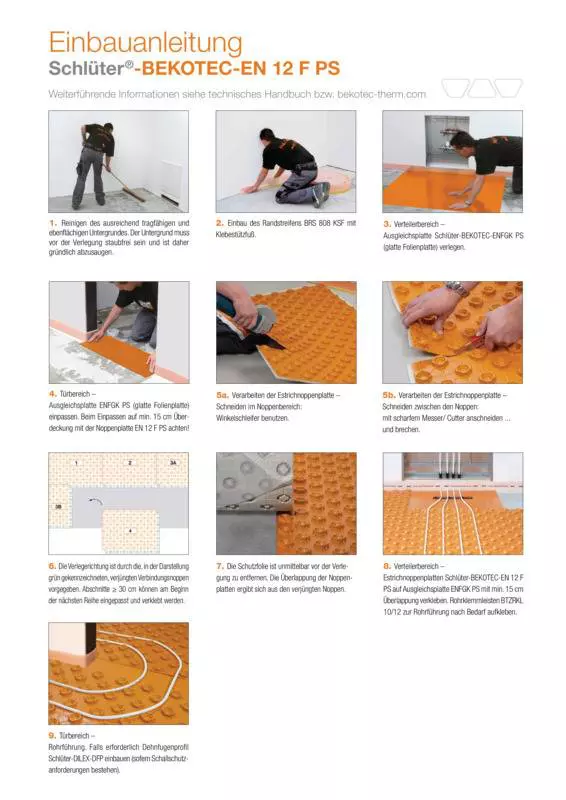

Instalación
- BEKOTEC-EN-12-F-PS se coloca sobre un soporte plano y estable. Este debe estar limpio y ser compatible. Se deben eliminar todos los restos de la superficie del soporte, que puedan dificultar la adherencia. El soporte no debe tener polvo, por lo que se debe aspirar en profundidad antes de la colocación.
Nota: Una imprimación del soporte no es absolutamente imprescindible, aunque, si es necesario, se puede realizar un tratamiento previo con una dispersión convencional sin componentes gruesos como arena de cuarzo o similares. Las irregularidades presentes en el soporte se deben compensar previamente con recrecidos o materiales de nivelación adecuados. - Se debe establecer una junta perimetral de 8 mm de espesor con la ayuda de Schlüter-BEKOTEC-BRS-808-KSF en los perímetros del pavimento en los muros ascendentes y en las entregas con otros elementos. La cinta perimetral con adhesivo en la parte inferior y con pie de apoyo autoadhesivo integrado permite su fijación. Mediante la adhesión al pavimento y la tensión previa del pie de apoyo se presiona la cinta lateral contra la pared. Con la adhesión de la placa de nódulos BEKOTEC sobre el pie de apoyo, se crea una unión que fija la placa al soporte y evita también la filtración de recrecido autonivelante por debajo de las placas.
- Las placas de nódulos BEKOTEC-EN-12-F-PS se deben cortar con precisión en la zona de los bordes. Las placas BEKOTEC se unen solapando una fila de nódulos sobre otra. Para colocar la lámina de nódulos, se debe retirar el film protector de BEKOTEC-EN-12-F-PS y colocar la placa sobre el soporte. La lámina se puede retirar y su posición se puede corregir siempre que no se aplique ninguna presión sobre ella. No obstante, en cuanto se ejerza presión, la lámina de nódulos quedará adherida firmemente al soporte debido a la cola de contacto de la cara inferior. En la zona de paso de puerta y en la zona de distribución, se puede utilizar la placa de compensación lisa BEKOTEC-ENFGK-PS. La cola de contacto que también se aplica aquí en la parte posterior sirve para fijar directamente la placa. La guía autoadhesiva Schlüter-BEKOTEC-ZRKL 10/12 permite un guiado exacto de los tubos en esta zona.
- Para instalar el suelo radiante BEKOTEC-THERM, se pueden sujetar entre los nódulos los tubos de calefacción de 10 mm de diámetro pertenecientes al sistema. La distancia de separación entre los tubos se debe seleccionar según la potencia calorífica necesaria utilizando los diagramas de potencia calorífica de BEKOTEC.
- Durante la instalación del recrecido, el recrecido de mortero de cemento fresco con calidad de recrecido CT-C25-F4, máx. F5 o el recrecido de sulfato de calcio CA-C25-F4, máx. F5 con una cobertura de recrecido mínima de 8 mm (se recomienda una granulación de roca de 0-4 mm) se coloca en la placa de nódulos. Para compensar la altura, el espesor de la capa se puede aumentar parcialmente a un máximo de 15 mm por encima de los nódulos. Al colocar un recrecido autonivelante, es necesario asegurarse de que las placas de nódulos se coloquen cuidadosamente y de que los bordes de corte/puntos finales estén cerrados. Se debe evitar que las placas BEKOTEC se salgan por detrás.
Nota: Si el recrecido de mortero posee características diferentes a las indicadas, es necesario consultar previamente con nuestro departamento técnico la idoneidad del mismo. Si se desea evitar la transmisión de ruidos entre dos habitaciones, el recrecido debe separarse allí mediante el perfil de junta de dilatación Schlüter-DILEX-DFP. - Inmediatamente después de alcanzar una resistencia inicial que permita pisar el recrecido de mortero de cemento, se coloca la lámina de desolidarización DITRA (alternativamente: DITRA-DRAIN 4 o DITRA-HEAT) conforme a las instrucciones de colocación de la ficha técnica del producto 6.1 (alternativamente: 6.2 o 6.4). Sobre los recrecidos de mortero de sulfato de calcio se pueden instalar las láminas de desolidarización en cuanto se alcance una humedad residual ≤ 2 CM-%.
- El perfil de movimiento angular Schlüter-DILEX-EK o -RF (véase la información de producto 4.14) debe instalarse como junta de sellado flexible en la zona de transición entre el suelo y la pared. Para ello, antes se debe cortar el sobrante de la cinta perimetral BEKOTEC-BRS-808 KSF.
- Si se utiliza el Pavimento Cerámico Climatizado BEKOTEC-THERM como calefacción por suelo radiante, se puede realizar la puesta en marcha del pavimento una vez transcurridos siete días desde la colocación del recubrimiento cerámico. Partiendo de 25 °C se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta la temperatura de uso deseada.
- Los materiales de recubrimiento que no corren el riesgo de agrietarse (p. ej., parqué, moqueta o recubrimientos sintéticos) se aplican directamente sobre el recrecido BEKOTEC sin lámina de desolidarización. La altura del recrecido debe ajustarse a los respectivos espesores de material.
Nota: Además de las directrices de procesamiento aplicables, debe tenerse en cuenta la humedad residual admisible del recrecido para el material de recubrimiento seleccionado. Para obtener instrucciones detalladas sobre la instalación de recubrimientos no cerámicos, consulte el manual técnico de Schlüter-BEKOTEC-THERM o póngase en contacto con nuestro departamento técnico.
Material
Schlüter-BEKOTEC-EN-12-F-PS consiste en una placa termoconformada de poliestireno resistente a la presión que se adhiere al soporte gracias a la cola de contacto. Es adecuada para el uso de recrecidos a base de cemento o sulfato de calcio de colocación convencional, así como recrecidos autonivelantes. La placa de nódulos se debe almacenar en un lugar protegido de las heladas y de los rayos UV.
Mantenimiento y cuidado
Schlüter-BEKOTEC-EN-12-F-PS y ENFGK-PS no se deterioran y no necesitan ningún cuidado o mantenimiento especial.
La placa de nódulos se debe proteger, antes y durante la instalación del recrecido, empleando las medidas preventivas necesarias para evitar daños, por ejemplo, mediante tablones.
