Schlüter-BEKOTEC-EN-F-PS La placa de nódulos autoadhesiva todoterreno
El sistema constructivo Schlüter-BEKOTEC permite realizar un recrecido flotante, que garantiza los recubrimientos cerámicos y de piedra natural sin fisuras de forma permanente. En combinación con los tubos de calefacción Schlüter, forma el suelo radiante BEKOTEC-THERM.
Schlüter-BEKOTEC-EN-F-PS es una práctica placa de nódulos para recrecidos, autoadhesiva, que sirve para alojar los tubos de calefacción Schlüter (ø 14 mm y, en determinados soportes, ø 16 mm). Las placas de nódulos se pueden insertar unas en otras solapándose por una hilera y, tras retirar la lámina protectora, colocar fácilmente sobre los soportes compatibles, incluido aislamientos térmicos o acústicos a ruido de impacto.
Schlüter-BEKOTEC-EN-FG-PS, cuya parte posterior también es autoadhesiva, es la placa de compensación correspondiente, que se coloca delante del distribuidor de los circuitos de calefacción. De este modo, el montaje de los tubos de calefacción en la zona del armario de distribución resulta más sencillo.
Ajustes de filtro
- EN 23 F PS
Placa de nódulos Peel & Stick
Longitud1,2 mAnchura90 cmMaterialPS (poliestireno)Diámetro de tubo [mm]14 x 2 / (16 x 2) - EN 23 FG PS
Placa de compensación Peel & Stick
Longitud1,28 mAnchura97,5 cmMaterialPS (poliestireno)Diámetro de tubo [mm]14 x 2 / (16 x 2)
Información del producto general
Función
Schlüter-BEKOTEC es un sistema seguro para la construcción de pavimentos flotantes y pavimentos flotantes calefactados en combinación con cerámica y piedra natural, así como con otros materiales de recubrimiento.
Este sistema se basa en la placa de nódulos para recrecidos Schlüter-BEKOTEC-EN-23-F-PS, que se adhiere directamente sobre el soporte o sobre el aislamiento térmico y/o acústico disponibles en el mercado. Gracias a su reverso autoadhesivo, la placa de nódulos consigue una adherencia excelente al soporte.
La geometría de la placa de nódulos BEKOTEC-EN-23-F-PS da como resultado un espesor mínimo de recrecido de 31 mm y 8 mm sobre los nódulos. Las distancias entre los nódulos están concebidas de modo que en una cuadrícula de 75 mm se puedan encajar los tubos de calefacción del sistema, de 14 y 16 mm de diámetro, para crear un suelo radiante. La calefacción por suelo radiante puede regularse bien y funcionar óptimamente con temperaturas de impulsión muy bajas, ya que solo debe calentarse o enfriarse una reducida masa de recrecido (con una cobertura de 8 mm por encima de los nódulos, aprox. 57 kg/m² ≙ 28,5 l/m²).
Las retracciones que se producen durante el fraguado del recrecido de mortero se neutralizan gracias a la estructura de nódulos de la placa. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos a la superficie total. Por ello, podemos prescindir de juntas de contracción y de movimiento en el recrecido. La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) se pega en cuanto el recrecido de mortero es transitable (recrecido de mortero de sulfato de calcio ≤ 2 CM-%). Sobre esta lámina se coloca directamente la cerámica o la piedra natural por el método de capa fina. Las juntas de movimiento del recubrimiento se deben realizar con los perfiles Schlüter-DILEX acorde con las normativas vigentes.
Los materiales de recubrimiento que no son sensibles a las grietas, como el parqué o la moqueta, se colocan directamente sobre el recrecido una vez alcanzada la humedad residual específica, que permita la colocación del recubrimiento.

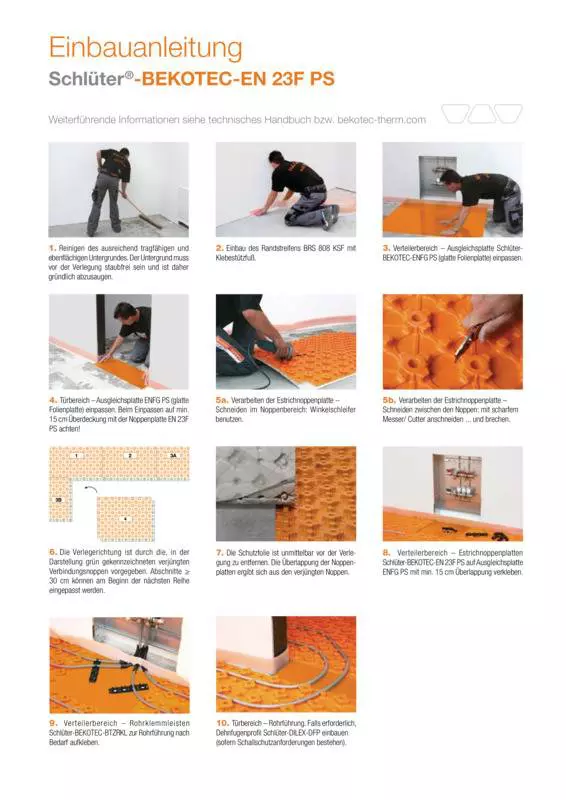

Instalación
- BEKOTEC-EN-23-F-PS se coloca sobre un soporte plano y estable que no presente irregularidades (por ejemplo, restos de mortero). El soporte debe estar limpio y ser compatible. Se deben eliminar todos los restos de la superficie del soporte que puedan dificultar la adherencia. Antes de la colocación, el soporte debe estar libre de polvo, por lo que se debe aspirar a fondo.
-
Nota: Una imprimación del soporte no es absolutamente imprescindible, aunque, si es necesario, se puede realizar un tratamiento previo con una imprimación de dispersión convencional sin componentes gruesos como arena de cuarzo o similares.
Las irregularidades presentes en el soporte se deben compensar previamente con recrecidos o materiales de nivelación adecuados. Cumpliendo los requisitos de aislamiento acústico y/o térmico se deben, en caso necesario, colocar aislantes adicionales en el soporte.
Si hay cables o tuberías tendidos sobre el soporte base, se debe colocar el aislamiento acústico a ruido sobre la capa niveladora en toda la superficie conforme a la normas que aplican para cada país. Para seleccionar aislamientos adecuados debe tenerse en cuenta la compresibilidad máx. CP3 (≤ 3 mm). - Se debe establecer una junta perimetral de 8 mm de espesor con la ayuda de Schlüter-BEKOTEC-BRS-808-KSF en los perímetros del pavimento en los muros ascendentes y en las entregas con otros elementos. La cinta perimetral con adhesivo en la parte superior e inferior y con pie de apoyo autoadhesivo integrado permite su fijación. Mediante la adhesión al pavimento o la capa aislante superior y la pretensión del pie de apoyo se presiona la cinta lateral contra la pared. Con la colocación de la placa de nódulos BEKOTEC sobre el pie de apoyo se crea una unión que fija la placa al soporte y evita también la filtración de recrecido autonivelante por debajo de las placas.
- Las placas de nódulos BEKOTEC-EN-23-F-PS se deben cortar con precisión en la zona de los bordes. Las placas BEKOTEC se unen solapando una fila de nódulos sobre otra. Para colocar la placa de nódulos, se debe retirar el film protector de BEKOTEC-EN-23-F-PS y colocar la placa sobre el soporte. La posición de la placa de nódulos se puede corregir siempre que no se aplique ninguna presión sobre ella. No obstante, en cuanto se ejerza presión, la placa de nódulos quedará adherida firmemente al soporte debido a la cola de contacto de la cara inferior.
En la zona de paso de puerta y en la zona de distribución, se puede utilizar la placa de compensación lisa Schlüter-BEKOTEC-ENFG-PS para simplificar el tendido de los tubos de calefacción. La cola de contacto que también se aplica aquí en la parte posterior sirve para fijar directamente la placa. La guía autoadhesiva Schlüter-BEKOTEC-ZRKL permite un guiado exacto de los tubos en esta zona. - Para instalar el suelo radiante Schlüter-BEKOTEC-THERM, los tubos de calefacción de 14 o 16 mm de diámetro pertenecientes al sistema se pueden fijar entre los nódulos. La distancia de separación entre los tubos se debe seleccionar según la potencia calorífica necesaria utilizando los diagramas de potencia calorífica de Schlüter-BEKOTEC.
- Durante la instalación del recrecido se aplicará, sobre la placa de nódulos, recrecido de cemento de mortero de cemento fresco o de sulfato de calcio con una cobertura de recrecido mínima sobre los nódulos de 8 mm. Tanto en el recrecido de cemento como en el de sulfato de calcio, se debe mantener una resistencia a compresión de C20 a C35 y una resistencia a flexotracción de F4, máx. F5. Si en el caso de recrecidos de mortero en base cemento hay un grado de contracción SW1, también se pueden utilizar productos con una resistencia a flexotracción mayor. Para compensar la altura, el espesor de la capa se puede aumentar parcialmente a un máximo de 25 mm por encima de los nódulos. Al colocar un recrecido autonivelante, es necesario asegurarse de que las placas de nódulos se coloquen cuidadosamente y de que los bordes de corte/puntos finales estén cerrados. Se debe evitar que el material se filtre por debajo de las placas BEKOTEC. Aquí hay que tener en cuenta los sistemas autorizados para esta aplicación.
Nota: Si el recrecido de mortero posee características diferentes a las indicadas, es necesario consultar previamente con nuestro departamento técnico la idoneidad del mismo. Si se desea evitar la transmisión de ruidos entre dos habitaciones, el recrecido debe separarse en la zona de paso de puertas entre estancias mediante el perfil de junta de dilatación Schlüter-DILEX-DFP. - Inmediatamente después de que se alcance una resistencia inicial, que permita el tránsito sobre el recrecido de mortero cemento, se puede colocarla la lámina de desolidarización DITRA (alternativamente, DITRA-DRAIN 4 o DITRA-HEAT) observando las instrucciones de instalación descritas en las fichas técnicas. Sobre los recrecidos de mortero de sulfato de calcio se pueden instalar las láminas de desolidarización en cuanto se alcance una humedad residual ≤ 2 CM-%.
- A continuación, en la parte superior de la lámina de desolidarización se puede instalar inmediatamente un recubrimiento de cerámica o de piedra natural por el método de capa fina. Los pavimentos colocados sobre una lámina de desolidarización se deben dividir con juntas de movimiento en paños más pequeños, según las normativas vigentes. Para realizar juntas de movimiento, deben utilizarse los perfiles de junta de movimiento Schlüter-DILEX-BWB, BWS, KS o AKWS (véase la información de producto 4.6-4.8 y 4.18).
- El perfil de junta de movimiento perimetral Schlüter-DILEX-EK o -RF (véase la información de producto 4.14) se debe instalar como junta de movimiento flexible en la zona de transición entre el suelo y la pared. Para ello, antes se debe cortar el sobrante de la cinta perimetral Schlüter-BEKOTEC-BRS.
- Si se utiliza el Pavimento Cerámico Climatizado Schlüter-BEKOTEC-THERM como calefacción por suelo radiante, se puede realizar la puesta en marcha del pavimento una vez transcurridos siete días desde la colocación del recubrimiento cerámico. Partiendo de 25 °C se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta la temperatura de uso deseada.
- Los materiales de recubrimiento que no corren el riesgo de agrietarse (p. ej., parqué, moqueta o recubrimientos sintéticos) se aplican directamente sobre el recrecido BEKOTEC sin lámina de desolidarización. Aquí se debe tener en cuenta adaptar la altura del recrecido a los respectivos espesores de los distintos recubrimientos.
Nota: Además de las normas de instalación vigentes en cada caso, se debe tener en cuenta la humedad residual del recrecido para el material de recubrimiento seleccionado. Para obtener instrucciones detalladas sobre la instalación de recubrimientos no cerámicos, consulte el manual técnico de Schlüter-BEKOTEC-THERM o póngase en contacto con nuestro departamento técnico.
Material
BEKOTEC-EN-23-F-PS consiste en una placa termoconformada de poliestireno resistente a la presión que se adhiere al soporte gracias a la cola de contacto. Es adecuada para el uso de recrecidos a base de cemento o sulfato de calcio de colocación convencional, así como recrecidos autonivelantes. El material debe almacenarse en un lugar protegido de las heladas y de los rayos UV.
Mantenimiento y cuidado
Schlüter-BEKOTEC-EN-23-F-PS y ENFG-PS no se pudren y no necesitan ningún cuidado o mantenimiento especial. La placa de nódulos se debe proteger, antes y durante la instalación del recrecido, empleando las medidas preventivas necesarias para evitar daños, por ejemplo, mediante tablones.

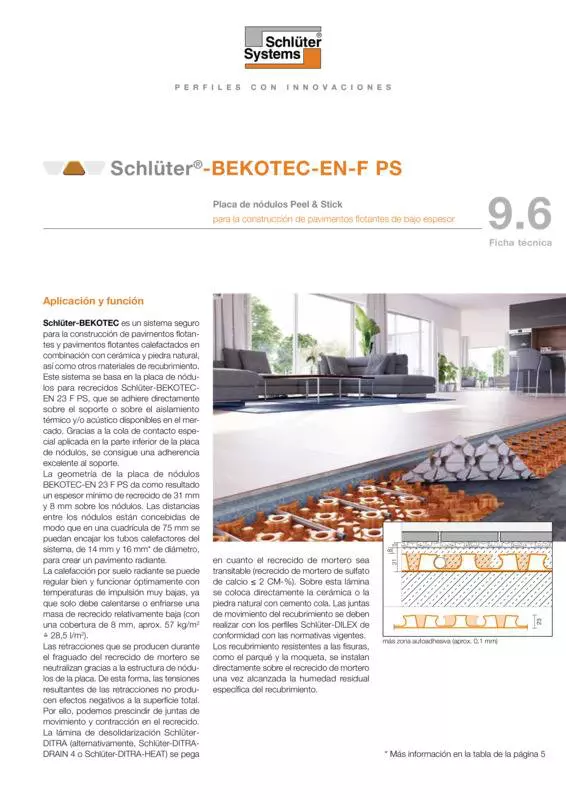

Descargas
