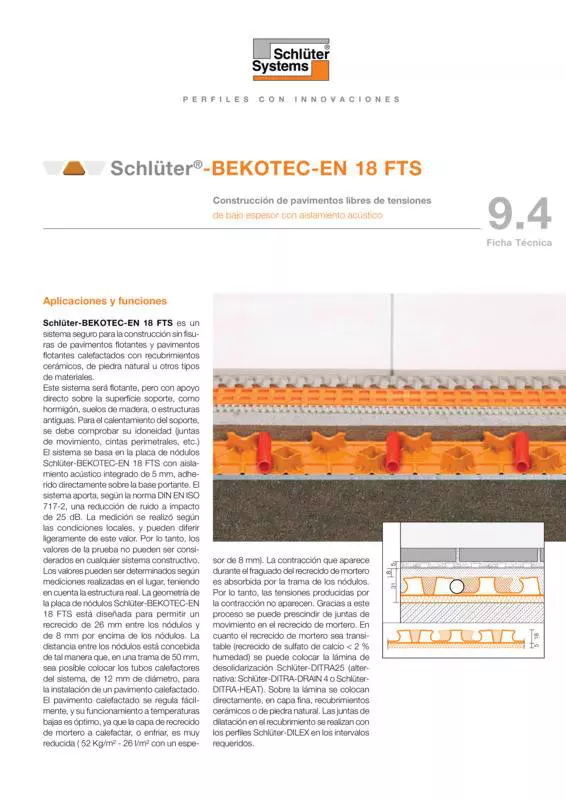

Schlüter-BEKOTEC-EN-FTS  La placa de nódulos para recrecidos silenciosa

Schlüter-BEKOTEC-EN 18 FTS es un sistema seguro para la construcción de pavimentos flotantes y pavimentos flotantes calefactados sin fisuras y seguros en cuanto a construcción en combinación con cerámica y piedra natural, así como otros materiales de recubrimiento.

Este sistema se instala de forma flotante, pero directamente sobre soportes de carga, como hormigón, recrecidos existentes, soportes de madera o morteros de nivelación (> 100 kPa). También se permite el uso de materiales de aislamiento térmico adicionales. Antes de la colocación, se debe comprobar si el soporte es apto para la calefacción (juntas de movimiento, juntas perimetrales, etc.). El sistema se basa en la placa de nódulos para recrecidos BEKOTEC-EN 18 FTS con aislamiento acústico a ruido integrado de 5 mm, que se instala directamente sobre un soporte con capacidad de carga. Para este sistema se ha determinado una mejora a ruido de impacto de 25 dB según la norma DIN EN ISO 717-2. El grado real de mejora depende de las características de la obra (sistema constructivo). Puede diferir de este valor. Por ello, los valores del ensayo obtenidos no se pueden trasladar como regla general a la situación de la obra real. Solo es posible calcular valores seguros realizando mediciones directas in situ teniendo en cuenta el sistema constructiva real. La geometría de la placa de nódulos BEKOTEC-EN 18 FTS da como resultado un espesor mínimo de recrecido. Este es de 26 mm entre los nódulos y de 8 mm sobre ellos. La distancia entre nódulos permite la instalación de los tubos de calefacción correspondientes (12 mm de diámetro) en un módulo de 50 mm para crear un recrecido calefactado.

La calefacción por suelo radiante se puede regular bien y puede funcionar óptimamente con temperaturas de impulsión bajas. Esto se debe a que solo es necesario calentar o enfriar una masa de recrecido reducida (con una cobertura de 8 mm por encima de los nódulos, aprox. 52 kg/m² ≙ 26 l/m²).

Durante el fraguado del recrecido, se produce una contracción. Esta se elimina de forma modular en la retícula de nódulos. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos en la superficie total. Por ello, podemos prescindir de juntas de contracción y de movimiento. La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) se pega cuando el recrecido de mortero es transitable (recrecido de sulfato de calcio ≤ 2 CM-%).

Sobre esta lámina se colocan directamente la cerámica o la piedra natural por el método de capa fina. Realice las juntas de movimiento del recubrimiento con Schlüter-DILEX respetando el tamaño de los paños requeridos según las normas vigentes en cada país.

Los materiales de recubrimiento que no son sensibles a las grietas (p. ej., el parqué o las moquetas) se colocan directamente sobre el recrecido en cuanto éste haya alcanzado la humedad residual específica requerida para la colocación de dicho recubrimiento.

Para más información, consulte el manual técnico.

Datos técnicos

1. Tamaño del nódulo: aprox. 40 mm
   Distancia de colocación: 50, 100, 150 mm...
   Tubos de calefacción del sistema: ø 12 mm
   Los nódulos tienen un rebaje para que los tubos de calefacción queden bien sujetos sin necesidad de abrazaderas de sujeción.
2. Uniones:
   Las placas de nódulos se solapan con una fila de nódulos y se insertan unas en otras para su unión.
3. Superficie útil: 1,4 x 0,8 m = 1,12 m²
   Altura de placa: 23 mm (incl. 5 mm de ruido de impacto)
4. Embalaje: 10 uds./caja = 11,2 m²
   El tamaño de la caja es de aprox. 1500 x 855 x 185 mm.

• Garantía:
  Si se respetan las instrucciones de instalación y se utiliza el recubrimiento de forma adecuada, Schlüter-Systems ofrece una garantía de cinco años sobre la idoneidad para el uso y la ausencia de daños en el sistema constructivo.
• Recubrimientos sin grietas:
  El sistema Schlüter-BEKOTEC se ha diseñado de modo que las tensiones que se producen en el recrecido se eliminan a través de los nódulos y los nervios de la placa. No es necesario armar el sistema.
• Construcción sin deformaciones:
  El recrecido realizado con el sistema BEKOTEC queda exento de retracciones y contracciones propias, de forma que una deformación en la superficie está prácticamente descartada. Esto resulta especialmente útil en el caso de las tensiones por variaciones de temperatura, p. ej., en recrecidos calefactados.
• Recrecido sin juntas:
  Con el sistema BEKOTEC, no es necesario realizar juntas de contracción en el recrecido de mortero. Solo se deberán respetar las juntas estructurales presentes en el soporte.
• Juntas de movimiento en la trama de juntas de colocación del recubrimiento cerámico o de piedra natural:
  Con el sistema BEKOTEC, la disposición de las juntas de movimiento se puede adaptar a la trama de juntas de colocación del recubrimiento durante la instalación del recubrimiento cerámico, ya que no es necesario trasladar las juntas de contracción presentes en el recrecido al recubrimiento superficial. Para dimensionar las juntas de movimiento del recubrimiento cerámico, se deben respetar las normas y regulaciones que aplican en cada país.
• Plazos de construcción cortos:
  Gracias a la colocación de las láminas de desolidarización se pueden colocar baldosas cerámicas y de piedra natural o artificial con el sistema BEKOTEC en cuanto el recrecido de mortero sea transitable. Si se instala una calefacción por suelo radiante, el pavimento se puede calentar a los siete días de la finalización de la instalación.
• Ahorro de materiales y peso:
  Con una cobertura de 8 mm de recrecido por encima del nódulo, solo se necesitan aprox. 52 kg/m² ≙ 26 l/m² de recrecido. Esto supone una ventaja a tener en cuenta en el cálculo de cargas estáticas.
• Suelo radiante de rápida reacción:
  En comparación con las calefacciones radiantes tradicionales, con los soportes realizados con el sistema BEKOTEC, la calefacción radiante reacciona más rápidamente a los cambios de temperatura, pues la masa que se ha de calentar o enfriar es mucho menor. Así, la calefacción por suelo radiante puede funcionar en modo de baja temperatura para ahorrar energía.

1. Schlüter-BEKOTEC-EN 18 FTS se coloca sobre una base con suficiente capacidad de carga. Los soportes deben estar nivelados y no presentar irregularidades (por ejemplo, restos de mortero). Las irregularidades presentes en el soporte se deben compensar previamente con recrecidos o morteros de nivelación adecuados. Si es necesario, se debe colocar sobre el soporte un aislamiento térmico adicional estable a la presión (DEO). Para ello, se deben tener en cuenta los requisitos de aislamiento térmico. No está permitido la instalación de un aislamiento acústico a ruido adicional.
2. Se debe establecer una junta perimetral con la ayuda de Schlüter-BEKOTEC-BRS en los perímetros del pavimento, en los muros ascendentes y en las entregas con otros elementos. La cinta perimetral con adhesivo en la parte superior e inferior y con pie de apoyo autoadhesivo integrado permite su fijación. Mediante la adhesión de la cinta perimetral al pavimento y la tensión previa del pie de apoyo se presiona la cinta lateral contra la pared. Mediante la colocación de la placa de nódulos BEKOTEC sobre el pie de apoyo se crea una unión que fija la placa al soporte y evita también la filtración de recrecido autonivelante por debajo de las placas.
3. Para evitar puentes acústicos, las placas de nódulos BEKOTEC-EN 18 FTS deben cortarse con precisión en la zona de los bordes. Para conectarlas, las placas de nódulos se encajan en los nódulos de unión cónicos de la zona de los bordes (véase la foto).

   En la zona de paso de puerta y en la zona de distribución, se puede utilizar la placa de compensación Schlüter-BEKOTEC-EN 18 FGTS 5 para facilitar el tendido de los tubos. Ésta se coloca debajo de las placas de nódulos y se fija con cinta adhesiva de doble cara. En caso necesario, en las zonas de paso debe eliminarse con precisión el aislamiento acústico a ruido de la placa de nódulos. La guía autoadhesiva Schlüter-BEKOTEC-ZRKL 10/12 permite un guiado exacto de los tubos de calefacción en esta zona.
4. Para instalar el suelo radiante BEKOTEC-THERM, los tubos de calefacción correspondientes se sujetan entre los nódulos. La distancia de separación entre los tubos se debe seleccionar según la potencia calorífica necesaria utilizando los diagramas de potencia calorífica de BEKOTEC.
5. Durante la instalación del recrecido, se aplicará recrecido de cemento o de sulfato de calcio sobre la placa de nódulos con una cobertura de recrecido mínima sobre los nódulos de 8 mm. Tanto en el recrecido de cemento como en un recrecido de sulfato de calcio, se debe mantener una resistencia a compresión de C20 a C35 y una resistencia a flexotracción de F4, máx. F5. Si en el caso de recrecidos de mortero en base cemento hay un grado de contracción SW1, también se pueden utilizar productos con una resistencia a flexotracción mayor. Para compensar la altura, el espesor de la capa se puede aumentar parcialmente a un máximo de 20 mm por encima de los nódulos. También se pueden utilizar recrecidos autonivelantes CAF/CTF apropiados con la especificación correspondiente. Aquí hay que tener en cuenta los sistemas autorizados para esta aplicación.

   Nota: Si el recrecido de mortero posee características diferentes a las indicadas, consulte previamente con nuestro departamento técnico la idoneidad del mismo.

   Si se desea evitar la transmisión de ruidos entre dos habitaciones, el recrecido se debe independizar en la zona de paso de puertas entre estancias mediante el perfil de junta de dilatación Schlüter-DILEX-DFP.
6. En cuanto se alcance una resistencia inicial y el recrecido de cemento se pueda transitar, la lámina de desolidarización DITRA (alternativa: DITRA-DRAIN 4 o DITRA-HEAT) se coloca teniendo en cuenta las instrucciones de instalación descritas en las fichas técnicas. Sobre los recrecidos de mortero de sulfato de calcio se pueden instalar las láminas de desolidarización en cuanto se alcance una humedad residual ≤ 2 CM-%.
7. A continuación, en la parte superior de la lámina de desolidarización se puede instalar inmediatamente un recubrimiento de cerámica de piedra natural por el método de capa fina. Los pavimentos colocados sobre una lámina de desolidarización se deben dividir en paños con juntas de movimiento según las normativas vigentes en cada país. Para realizar juntas de movimiento, se pueden utilizar perfiles Schlüter-DILEX-BWB, BWS, KS, AKWS o F (véase la información de producto 4.6-4.8, 4.18 y 4.23). El perfil de junta de movimiento perimetral Schlüter-DILEX-EK o RF (véase la ficha técnica de producto 4.14) se debe instalar como junta de sellado flexible en la zona de transición entre el suelo y la pared. Para ello, se debe cortar previamente el sobrante de la cinta perimetral BEKOTEC-BRS 808 KSF.
8. Si se utiliza el Pavimento Cerámico Climatizado BEKOTEC-THERM como calefacción por suelo radiante, se puede realizar la puesta en marcha del pavimento una vez transcurridos 7 días desde la colocación del recubrimiento cerámico. Partiendo de 25 °C, se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta la alcanzar la temperatura de uso deseada.
9. Los materiales de recubrimiento que no corren el riesgo de agrietarse (p. ej., parqué, moqueta o recubrimientos sintéticos) se aplican directamente sobre el recrecido BEKOTEC sin lámina de desolidarización. Ajuste la altura del recrecido a los respectivos espesores de material.

   Nota: Además de las directrices de instalación aplicables, tenga en cuenta la humedad residual admisible del recrecido para la colocación del material de recubrimiento seleccionado. Para obtener instrucciones detalladas sobre la instalación de recubrimientos no cerámicos, consulte el manual técnico de Schlüter-BEKOTEC-THERM o póngase en contacto con nuestro departamento técnico.

Schlüter-BEKOTEC-EN 18 FTS con aislamiento acústico a ruido de 5 mm está fabricado con una lámina termoformada de poliestireno resistente a la presión. El aislamiento acústico es un geotextil formado por una mezcla de tejidos especiales. Schlüter-BEKOTEC-EN 18 FTS es apto para recrecidos aplicados de forma convencional a base de cemento o sulfato de calcio, así como para recrecido autonivelante.
