Schlüter-BEKOTEC-EN-FK La placa de nódulos para recrecidos de peso ligero
El sistema constructivo Schlüter-BEKOTEC permite realizar un recrecido flotante que garantiza unos recubrimientos cerámicos y de piedra natural sin fisuras de forma permanente. En la estructura de nódulos, también se pueden instalar los tubos de calefacción para nuestro sistema de calefacción por suelo radiante de bajo consumo energético BEKOTEC-THERM.
Schlüter-BEKOTEC-EN FK es una placa de nódulos de recrecido que sirve para alojar tubos de calefacción BEKOTEC-THERM-HR de ø 10 mm. Con una altura de instalación de tan solo 20-27 mm (más la lámina de desolidarización DITRA), BEKOTEC-EN FK le ofrece nuestro sistema constructivo más ligero y plano. Además, en la parte trasera cuenta con un geotextil que permite que se adhiera en toda su superficie.
Schlüter-BEKOTEC-ENFGK es la correspondiente placa lisa del sistema, que se utiliza delante del distribuidor del circuito de calefacción. De este modo, el montaje de los tubos de calefacción en la salida del armario de distribución resulta más sencillo.
Ajustes de filtro
- EN 12 FGKLongitud1,15 mAnchura75 cmMaterialPS (poliestireno)Diámetro de tubo [mm]10 x 1,3
- EN 12 FKLongitud1,15 mAnchura75 cmMaterialPS (poliestireno)Diámetro de tubo [mm]10 x 1,3
Información del producto general
Función
Schlüter-BEKOTEC-EN 12 FK es un sistema seguro para la construcción de pavimentos y pavimentos calefactados sin fisuras y seguros en cuanto a funcionamiento en combinación con cerámica y piedra natural, así como otros materiales de recubrimiento.
Este sistema compuesto se adhiere directamente a pavimentos portantes y de carga, p. ej. hormigón, recrecidos existentes o construcciones de techos de madera, mediante el método de capa fina. El adhesivo de capa fina debe ser adecuado para el soporte correspondiente según indicaciones del fabricante. Para la calefacción es necesario comprobar la idoneidad de la superficie (juntas de movimiento, cintas perimetrales, etc.).
Este sistema se basa en la placa de nódulos de recrecido BEKOTEC-EN 12 FK con geotextil en la parte trasera. La geometría de la placa de nódulos BEKOTEC-EN 12 FK da como resultado un espesor mínimo de recrecido de 20 mm. Este espesor comprende la altura de los nódulos y los 8 mm que se aplican sobre los nódulos. Las distancias entre nódulos están dispuestas de modo que en una retícula de 50 mm se puedan fijar los tubos de calefacción con un diámetro de 10 mm para crear un pavimento radiante.
La calefacción por suelo radiante puede regularse bien y funcionar óptimamente con temperaturas de impulsión muy bajas, ya que solo debe calentarse o enfriarse una reducida masa de recrecido (con una cobertura de 8 mm por encima de los nódulos, aprox. 40 kg/m² ≙ 20 l/m²).
Las retracciones que se producen durante el fraguado del recrecido de mortero se neutralizan gracias a la estructura de nódulos de la placa. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos a la superficie total. Por ello, podemos prescindir de juntas de contracción y movimiento en el recrecido. La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) se pega en cuanto el recrecido de mortero sea transitable (recrecido de mortero de sulfato de calcio ≤ 2 CM-%). Sobre esta lámina se colocan directamente la cerámica o la piedra natural en el método de capa fina. Las juntas de movimiento del recubrimiento se deben realizar con los perfiles Schlüter-DILEX acorde con las normativas vigentes.
Los materiales de recubrimiento que no son sensibles a las grietas, como el parquet o las alfombras, se colocan directamente sobre el recrecido una vez alcanzada la humedad residual específica del recubrimiento.

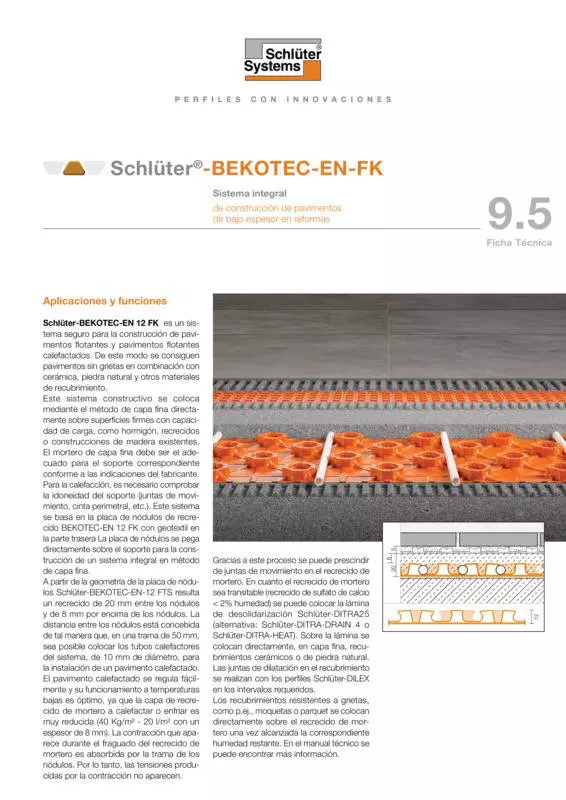

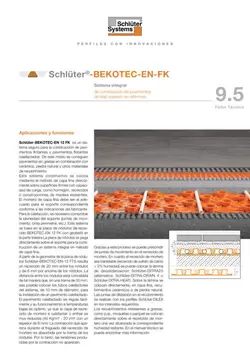

Para más información consulte el manual técnico.
Datos técnicos
- Tamaño del nódulo: aprox. 44 mm
Distancia de instalación: 50, 100, 150 mm ...
Tubos de calefacción del sistema: ø 10 mm
Los nódulos tienen un rebaje para que los tubos de calefacción queden bien sujetos sin necesidad de abrazaderas de sujeción. - Uniones:
las placas de nódulos se solapan con una fila de nódulos y se insertan unas en otras para su unión. - Superficie útil: 1,1 x 0,7 m = 0,77 m²
Altura de placa: 12 mm - Embalaje: 10 ud./caja = 7,7 m²
El tamaño de la caja es de aprox. 1160 x 800 x 80 mm.
Ventajas
-
Garantía:
Siempre que se observen las disposiciones de instalación y el recubrimiento se utilice conforme a lo previsto, Schlüter-Systems ofrece una garantía de cinco años sobre la idoneidad y ausencia de daños de la estructura del recubrimiento. -
Recubrimiento sin grietas:
El sistema Schlüter-BEKOTEC se ha diseñado de modo que las tensiones que se producen en el recrecido se alivian a través de los nódulos y los nervios de la placa. No es necesario armar el sistema. -
Construcción sin deformaciones:
El recrecido realizado con el sistema BEKOTEC queda exento de contracciones propias, de forma que una deformación en la superficie está prácticamente descartada. Esto resulta especialmente útil en el caso de las tensiones por choque térmico, p. ej. en recrecidos calefactados. -
Recrecido sin juntas:
Con el sistema BEKOTEC, no es necesario realizar juntas de contracción en el recrecido de mortero. Sólo se deberán respetar las juntas estructurales presentes en el soporte. -
Juntas de movimiento en la trama de juntas de colocación del recubrimientos cerámicos o de piedra natural:
Con el sistema BEKOTEC, la disposición de las juntas de movimiento puede adaptarse a la retícula de juntas seleccionada del recubrimiento durante la instalación del recubrimiento cerámico o de placas, ya que no es necesario trasladar las juntas de separación del recrecido al recubrimiento superficial. Para dimensionar las juntas de movimiento del recubrimiento cerámico, se deben respetar las normas y regulaciones que aplican en cada país. -
Plazos de construcción cortos:
Gracias a la colocación de las láminas de desolidarización se pueden colocar baldosas cerámicas y de piedra natural o artificial con el sistema BEKOTEC en cuanto el recrecido de mortero sea transitable. Si se utiliza DITRA, el pavimento se puede calentar a los 7 días de la finalización de la instalación. -
Ahorro de materiales y peso:
Con una cobertura de 8 mm de recrecido por encima del nódulo, solo se necesitan aprox. 40 kg/m² ≙ 20 l/m² de masa de recrecido. -
Suelo radiante de rápida reacción:
En comparación con las calefacciones radiantes tradicionales, con los soportes realizados con el sistema BEKOTEC, la calefacción radiante reacciona más rápidamente a los cambios de temperatura, pues la masa que se ha de calentar o enfriar es mucho menor. Por esta razón, la calefacción por suelo radiante puede funcionar en el modo de baja temperatura con un alto ahorro de energía.
Instalación
- Schlüter-BEKOTEC-EN 12 FK se pega como sistema combinado mediante geotextil en la parte trasera en el método de capa fina con el pavimento con capacidad portante y plano. El soporte debe estar libre de componentes que dificulten la adherencia, ser resistente y estar nivelado. Antes de colocar la lámina BEKOTEC-EN 12 FK deben adoptarse las medidas de nivelado necesarias.
La selección del adhesivo para la colocación de la BEKOTEC-EN 12 FK depende de la clase de soporte. El adhesivo se debe adherir al soporte y anclar mecánicamente al geotextil de la parte inferior de la BEKOTEC-EN 12 FK. En la mayoría de los soportes se puede utilizar un adhesivo de fraguado hidráulico en capa fina. Se debe comprobar siempre la compatibilidad de todos los materiales. El adhesivo se aplica con una llana dentada (recomendación 6 x 6 mm) sobre el soporte.
- Se debe establecer una junta perimetral de 8 mm de espesor con la ayuda de Schlüter-BEKOTEC-BRS 808 KSF en los perímetros del pavimento en los muros ascendentes y en las entregas con otros elementos.
La cinta perimetral con adhesivo en la parte inferior y con pie de apoyo autoadhesivo integrado permite su fijación. Mediante la adhesión al pavimento y la tensión previa del pie de apoyo se presiona la cinta lateral contra la pared. Con la adhesión de la placa de nódulos Schlüter-BEKOTEC sobre el pie de apoyo se crea una unión que fija la placa al soporte y evita también la filtración de recrecido autonivelante por debajo de las placas.

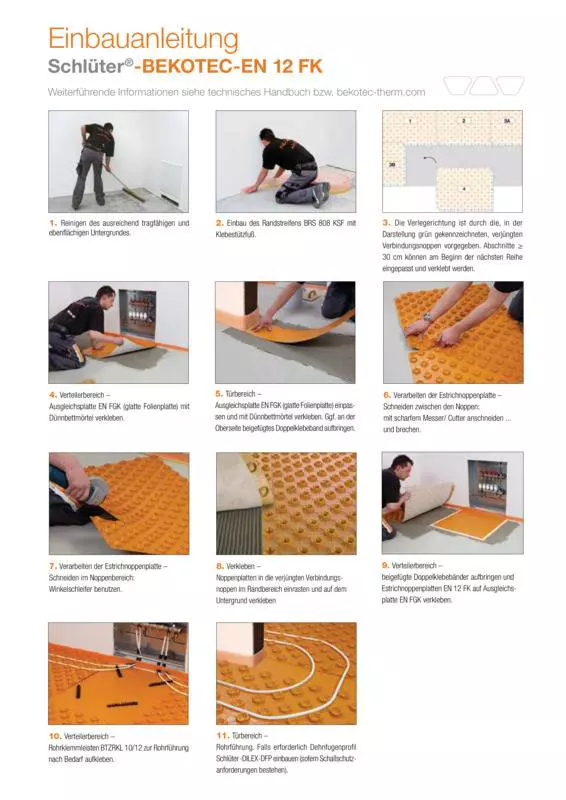

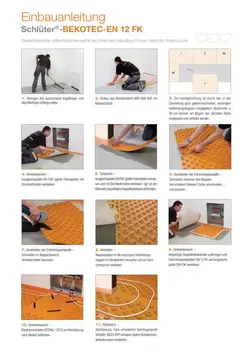

- Las placas de nódulos BEKOTEC-EN 12 FK se colocan en toda la superficie con el geotextil sobre la capa de adhesivo aplicada. Se debe tener en cuenta el tiempo abierto del adhesivo. Las placas de nódulos BEKOTEC-EN 12 FK deben cortarse con precisión en la zona de los bordes. Las placas BEKOTEC se unen solapando una fila de nódulos sobre otra (véase la fotografía).
En la zona de la puerta y en la zona de distribución, se puede utilizar la placa de compensación lisa Schlüter-BEKOTEC-ENFGK para simplificar el tendido de tuberías; esta se pega con el geotextil de la parte trasera con el pavimento con capacidad portante y plano. En caso necesario, para la fijación de las placas de nódulos debe aplicarse la cinta adhesiva doble adjunta en la superficie de la placa de compensación. La guía autoadhesiva Schlüter-BEKOTEC-ZRKL 10/12 permite un guiado exacto de los tubos en esta zona.
- Los tubos de calefacción de 10 mm de diámetro pertenecientes al sistema BEKOTEC-THERM se pueden fijar a la placa de nódulos una vez finalice el fraguado del adhesivo de capa fina con el que se adhiere la placa de nódulos al soporte. La distancia de separación entre los tubos se debe seleccionar según la potencia calorífica necesaria utilizando los diagramas de potencia calorífica de BEKOTEC.
- Durante la instalación del recrecido, el recrecido de mortero de cemento fresco con calidad de recrecido CT-C25-F4, máx. F5 o el recrecido de sulfato de calcio CA-C25-F4, máx. F5 con una cobertura de recrecido mínima de 8 mm (se recomienda una granulación de roca de 0-4 mm) se coloca en la placa de nódulos. Para compensar la altura, el espesor de la capa se puede aumentar parcialmente a un máximo de 15 mm por encima de los nódulos. También se pueden utilizar recrecidos autonivelantes apropiados CAF/CTF con la especificación correspondiente. En este caso, se deben tener en cuenta los sistemas autorizados para esta aplicación.
Nota:Si el recrecido de mortero posee características diferentes a las indicadas, es necesario consultar previamente con nuestro departamento técnico la idoneidad del mismo.
Si se desea evitar la transmisión de ruidos entre dos habitaciones, el recrecido debe separarse allí mediante el perfil de junta de dilatación Schlüter-DILEX-DFP.
- Inmediatamente después de alcanzar una resistencia inicial que permita pisar el recrecido de mortero de cemento, se coloca la lámina de desolidarización Schlüter-DITRA (alternativamente: Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) conforme a las instrucciones de procesamiento de la ficha técnica del producto 6.1 (alternativamente: 6.2 o 6.4). Sobre los recrecidos de mortero de sulfato de calcio se pueden instalar las láminas de desolidarización en cuanto se alcance una humedad residual ≤ 2 CM-%.
- El perfil de movimiento angular Schlüter-DILEX-EK o -RF (véase la información de producto 4.14) debe instalarse como junta de sellado flexible en la zona de transición entre el suelo y la pared. Para ello, antes se debe cortar el sobrante de la cinta perimetral BEKOTEC-BRS 808 KSF.
- Si se utiliza el pavimento cerámico climatizado BEKOTEC-THERM como calefacción por suelo radiante, se puede realizar la puesta en marcha del pavimento una vez transcurridos siete días desde la colocación del recubrimiento cerámico. Partiendo de 25 °C se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta la temperatura de uso deseada.
- Los materiales de recubrimiento que no corren el riesgo de agrietarse (p. ej., parquet, moqueta o recubrimientos sintéticos) se aplican directamente sobre el recrecido BEKOTEC sin lámina de desolidarización. Aquí se debe tener en cuenta adaptar la altura del recrecido a los respectivos espesores del material.
Nota: Además de las normas de instalación vigentes en cada caso, se debe tener en cuenta la humedad residual del recrecido para el material de recubrimiento seleccionado. Para obtener instrucción detallada sobre la instalación de recubrimientos no cerámicos, consulte el manual técnico de Schlüter-BEKOTEC-THERM o póngase en contacto con nuestro departamento técnico.
Material
Schlüter-BEKOTEC-EN 12 FK está fabricado con una lámina termoformada de poliestireno con geotextil resistente a la presión y es apto para su uso con recrecidos aplicados de forma convencional a base de cemento o sulfato de calcio, así como para recrecido autonivelante.
Mantenimiento y cuidado
Schlüter-BEKOTEC-EN 12 FK, y -ENFGK no se pudren y no precisan de ningún cuidado o mantenimiento especial. La placa de nódulos se debe proteger, antes y durante la instalación del recrecido, empleando las medidas preventivas necesarias para evitar daños, por ejemplo: empleando tablones.
