Schlüter-BEKOTEC-EN-F La placa de nódulos todoterreno para recrecidos de mortero
El sistema Schlüter-BEKOTEC permite realizar un recrecido flotante sin fisuras, seguro en cuanto a funcionamiento, que además ahorra tiempo de construcción y material. Además, es la base de BEKOTEC-THERM: nuestro sistema de calefacción por suelo radiante de bajo consumo energético.

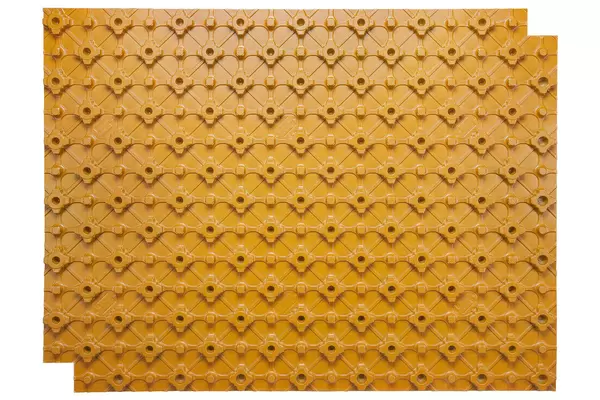

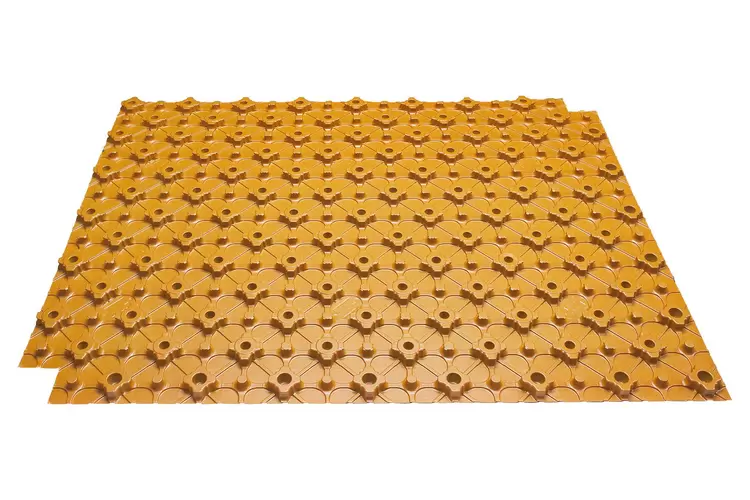

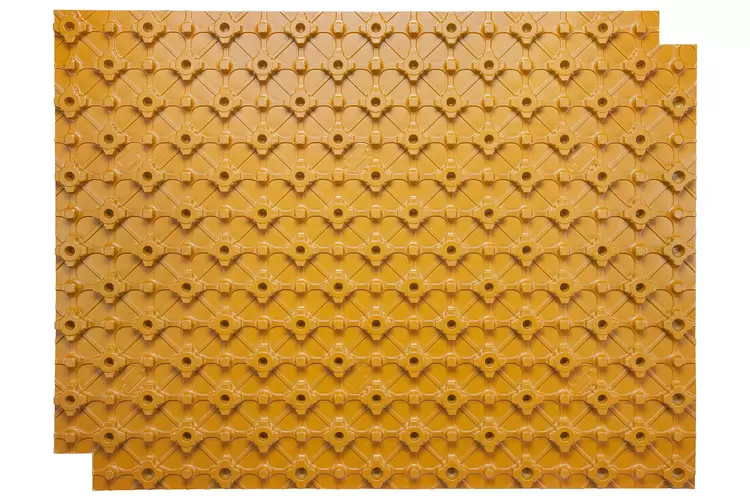

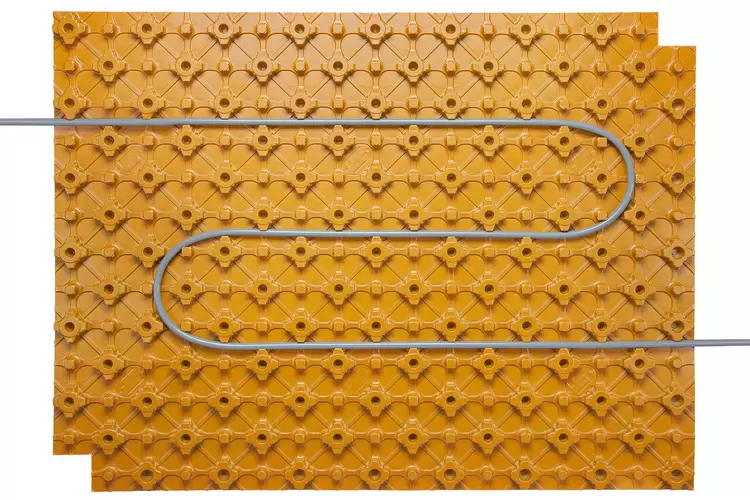

Schlüter-BEKOTEC-EN F es una placa de nódulos para recrecidos que sirve para alojar tubos de calefacción de ø 14 mm BEKOTEC-THERM-HR. Se suministra de fábrica sin aislamiento término ni acústico a ruido, pero por supuesto también puede montarse en combinación. Gracias a la baja altura de construcción (31-48 mm) es perfecta para construcciones nuevas y reformas.
Schlüter-BEKOTEC-ENFG es una placa de compensación adecuada para ello, que se coloca delante del distribuidor de los circuitos de calefacción. De este modo, el montaje de los tubos de calefacción en el armario de distribución resulta más sencillo.
Ajustes de filtro
- EN 23 FLongitud1,28 mAnchura97,5 cmMaterialPS (poliestireno)Diámetro de tubo [mm]14 x 2
- ENFGLongitud1,28 mAnchura97,5 cmMaterialPS (poliestireno)Diámetro de tubo [mm]not available
Información del producto general
Función
Schlüter-BEKOTEC es un sistema seguro para la construcción de pavimentos flotantes y pavimentos flotantes calefactados en combinación con cerámica y piedra natural, así como con otros materiales de recubrimiento.

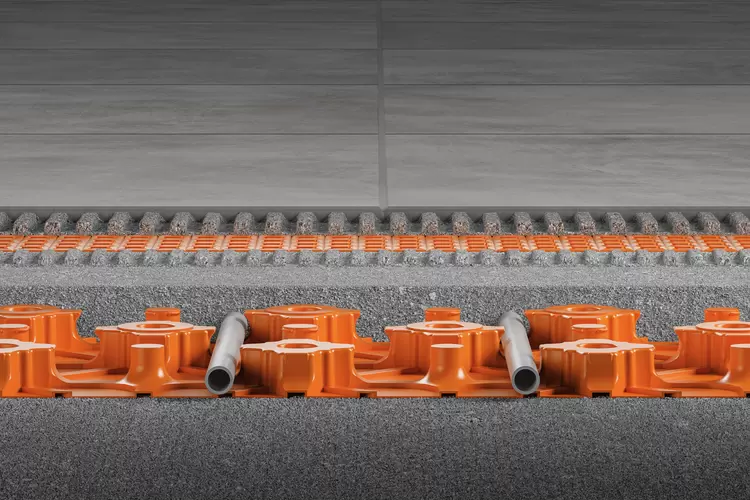

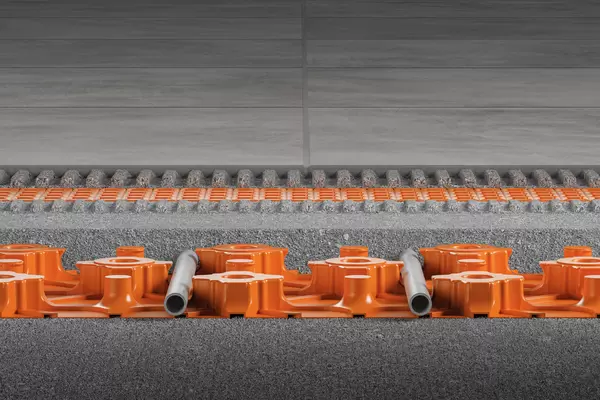

Este sistema se basa en la placa de nódulos para recrecidos Schlüter-BEKOTEC-EN 23 F, que se instala directamente sobre el suelo portante o mediante un aislamiento térmico y/o acústico a ruido compatible con el sistema. La geometría de la placa de nódulos BEKOTEC-EN 23 F da como resultado un espesor mínimo de recrecido de 31 mm. Este espesor comprende la altura de los nódulos y los 8 mm que se aplican sobre los nódulos. Las distancias entre nódulos están dispuestas de modo que en una retícula de 75 mm se puedan fijar los tubos de calefacción con un diámetro de 14 mm para crear un pavimento radiante.
La calefacción por suelo radiante puede regularse bien y funcionar óptimamente con temperaturas de impulsión muy bajas, ya que solo se debe calentar o enfriar una reducida masa de recrecido (con una cobertura de 8 mm por encima de los nódulos, aprox. 57 kg/m² ≙ 28,5 l/m2).
Las retracciones que se producen durante el fraguado del recrecido de mortero se neutralizan gracias a la estructura de nódulos de la placa. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos a la superficie total. Por ello, podemos prescindir de juntas de contracción y de movimiento en el recrecido. La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) se pega en cuanto el recrecido de mortero es transitable (recrecido de mortero de sulfato de calcio ≤ 2 CM-%). Sobre esta lámina se coloca directamente la cerámica o la piedra natural por el método de capa fina. Las juntas de movimiento del recubrimiento se deben realizar con los perfiles Schlüter-DILEX acorde con las normativas vigentes.
Los materiales de recubrimiento que no son sensibles a las grietas, como el parquet o las alfombras, se colocan directamente sobre el recrecido una vez alcanzada la humedad residual específica que permite la instalación del recubrimiento.
Datos técnicos
- Tamaño del nódulo:
aprox. 20 mm en el caso de nódulos pequeños
aprox. 65 mm en el caso de nódulos grandes
Distancia de instalación: 75 mm
Tubos de calefacción del sistema: ø 14 mm
Los nódulos tienen un rebaje para que los tubos de calefacción queden bien sujetos sin necesidad de abrazaderas de sujeción. - Uniones:
las placas de nódulos se solapan con una fila de nódulos y se insertan unas en otras para su unión. - Superficie útil: 1,2 x 0,9 m = 1,08 m²
Altura de placa: 23 mm - Embalaje: 10 ud./caja = 10,8 m²
El tamaño de la caja es de aprox. 1355 x 1020 x 195 mm.
Ventajas
-
Garantía:
Siempre que se observen las instrucciones de instalación y el recubrimiento se utilice conforme a lo previsto, Schlüter-Systems ofrece una garantía de cinco años sobre la idoneidad y ausencia de daños de la estructura del recubrimiento. -
Recubrimientos sin grietas:
El sistema Schlüter-BEKOTEC se ha diseñado de modo que las tensiones que se producen en el recrecido se alivian a través de los nódulos y los nervios de la placa. No es necesario armar el sistema. -
Construcción sin deformaciones:
El recrecido realizado con el sistema BEKOTEC queda exento de retracciones contracciones propias, de forma que una deformación en la superficie está prácticamente descartada. Esto resulta especialmente útil en el caso de las tensiones por choque térmico, p. ej. en recrecidos calefactados. -
Recrecido sin juntas:
Puede prescindirse de las juntas de dilatación en el recrecido, ya que el recrecido del sistema BEKOTEC reduce las tensiones limitantes que se producen de forma uniforme en toda la superficie. -
Juntas de movimiento en la trama de juntas de colocación del recubrimiento cerámico o de piedra natural:
Con el sistema BEKOTEC, la disposición de las juntas de movimiento se puede adaptar a la trama de juntas de colocación del recubrimiento durante la instalación del recubrimiento cerámico, ya que no es necesario trasladar las juntas de contracción presentes en el recrecido al recubrimiento superficial. Para dimensionar las juntas de movimiento del recubrimiento cerámico, se deben respetar las normas y regulaciones que aplican en cada país. -
Plazos de construcción cortos:
El recrecido realizado según el sistema BEKOTEC se puede cubrir utilizando la lámina de desolidarización DITRA con piedra cerámica, natural o artificial inmediatamente después de que el recrecido esté listo para transitar. Si se utiliza la lámina de desolidarización DITRA, el pavimento se puede calentar a los 7 días de la finalización de la instalación. -
Altura de construcción baja:
Con el sistema BEKOTEC se ahorran hasta 37 mm de altura constructiva en comparación con un recrecido calefactado, según DIN 18 560-2. -
Ahorro de materiales y peso:
Con una cobertura de 8 mm de recrecido por encima del nódulo, solo se necesitan aprox. 57 kg/m² ≙ 28,5 l/m² de masa de recrecido. Esto supone una ventaja a tener en cuenta en el cálculo de cargas estáticas. -
Suelo radiante de rápida reacción:
Una construcción de suelo realizada con el sistema BEKOTEC en combinación con calefacción por suelo radiante reacciona más rápidamente a los cambios de temperatura que las soleras calefactadas convencionales, ya que hay que calentar o enfriar una masa considerablemente menor. Así, la calefacción por suelo radiante puede funcionar en modo de baja temperatura para ahorrar energía.

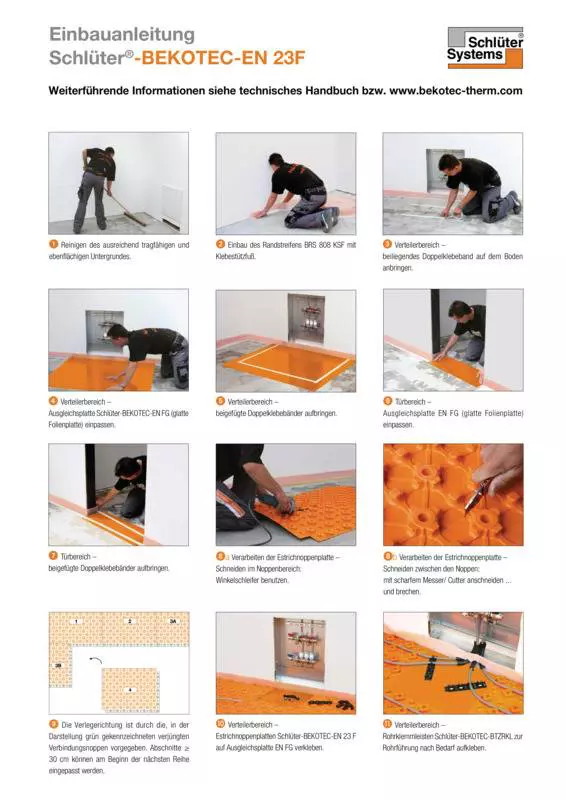

Instalación
- Schlüter-BEKOTEC-EN 23 F se coloca sobre un soporte plano y con suficiente resistencia. Las superficies deben estar niveladas y no presentar irregularidades (por ejemplo, restos de mortero). Las irregularidades presentes en el soporte se deben compensar previamente con recrecidos o morteros de nivelación adecuados. Cumpliendo los requisitos de aislamiento acústico y/o térmico se deben, en caso necesario, colocar aislantes adicionales en el soporte.
Si hay cables o tuberías tendidos sobre el soporte base, se debe colocar el aislamiento acústico a ruido sobre la capa niveladora en toda la superficie conforme a la normas que aplican para cada país. Para seleccionar aislamientos adecuados debe tenerse en cuenta la compresibilidad máx. CP3 (≤ 3 mm). Si las alturas de construcción no son suficientes para instalar un aislamiento acústico a ruido de poliestireno o fibra mineral, se puede conseguir una mejora significativa del ruido utilizando Schlüter-BEKOTEC-BTS con un espesor de solo 5 mm.
- Se debe establecer una junta perimetral de 8 mm de espesor con la ayuda de Schlüter-BEKOTEC-BRS 808 KSF en los perímetros del pavimento en los muros ascendentes y en las entregas con otros elementos.
La cinta perimetral con adhesivo en la parte superior e inferior y con pie de apoyo autoadhesivo integrado permite su fijación. Mediante la adhesión al pavimento o la capa aislante superior y la pretensión del pie de apoyo se presiona la cinta lateral contra la pared. Con la colocación de la placa de nódulos BEKOTEC sobre el pie de apoyo se crea una unión que fija la placa al soporte y evita también la filtración de recrecido autonivelante por debajo de las placas.
- Las placas de nódulos BEKOTEC-EN 23 F deben cortarse con precisión en la zona de los bordes. Las placas BEKOTEC se unen solapando una fila de nódulos sobre otra.
En la zona de la puerta y en la zona de distribución, se puede utilizar la placa de compensación lisa Schlüter-BEKOTEC-ENFG para simplificar el tendido de tuberías; ésta se instala debajo de las placas de nódulos y se fija con cintas adhesivas de doble cara. La guía autoadhesiva Schlüter-BEKOTEC-ZRKL permite un guiado exacto de los tubos en esta zona. Puede ser necesario fijar las placas en el pavimento. Esto puede ser necesario si las fuerzas de recuperación de las tuberías son relativamente altas (p. ej., en habitaciones pequeñas con radios de giro estrechos de los circuitos de calefacción). La fijación se puede realizar con la cinta adhesiva de doble cara Schlüter-BEKOTEC-BTZDK66.

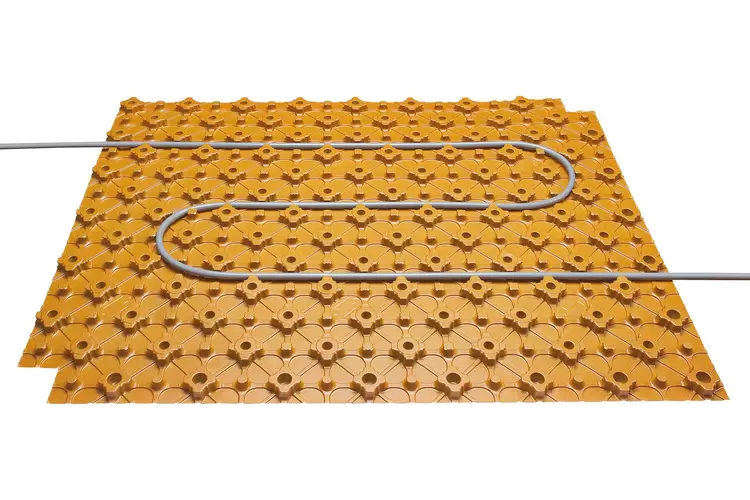

- Para instalar el suelo radiante Schlüter-BEKOTEC-THERM, los tubos de calefacción de 14 mm de diámetro pertenecientes al sistema se pueden sujetar entre los nódulos. La distancia de separación entre los tubos se debe seleccionar según la potencia calorífica necesaria utilizando los diagramas de potencia calorífica de Schlüter-BEKOTEC.
- Durante la instalación del recrecido, el recrecido de mortero de cemento fresco con calidad de recrecido CT-C25-F4, máx. F5 o el recrecido de sulfato de calcio CA-C25-F4, máx. F5 con una cobertura de recrecido mínima de 8 mm (se recomienda una granulación de árido 0-4 mm) por encima de los nódulos de la placa BEKOTEC. Para compensar la altura, el espesor de la capa se puede aumentar parcialmente a un máximo de 25 mm por encima de los nódulos. Al colocar un recrecido autonivelante, es necesario asegurarse de que las placas de nódulos se coloquen cuidadosamente y de que los bordes de corte/puntos finales estén cerrados. Se debe evitar que el material se filtre por debajo de las placas BEKOTEC. En este caso, se deben tener en cuenta los sistemas autorizados para esta aplicación.
Nota:Si el recrecido de mortero posee características diferentes a las indicadas, es necesario consultar previamente con nuestro departamento técnico la idoneidad del mismo. Si se desea evitar la transmisión de ruidos entre dos habitaciones, el recrecido debe separarse en la zona de paso de puertas entre estancias mediante el perfil de junta de dilatación Schlüter-DILEX-DFP.
- Inmediatamente después de que se alcance una resistencia inicial que permita el tránsito sobre el recrecido de mortero de cemento, se puede colocar la lámina de desolidarización DITRA (alternativamente, DITRA-DRAIN 4 o DITRA-HEAT) observando las instrucciones de instalación descritas en las fichas técnicas. Sobre los recrecidos de mortero de sulfato de calcio se pueden instalar las láminas de desolidarización en cuanto se alcance una humedad residual ≤ 2 CM-%.
- A continuación, en la parte superior de la lámina de desolidarización se puede instalar inmediatamente un recubrimiento de cerámica o de piedra natural por el método de capa fina. Los pavimentos colocados sobre una lámina de desolidarización se deben dividir con juntas de movimiento en paños más pequeños, según las normativas vigentes. Para realizar juntas de movimiento deben utilizarse los perfiles de junta de movimiento Schlüter-DILEX-BWB, -BWS, -KS o -AKWS (véase la información de producto 4.6-4.8 y 4.18).
- El perfil de junta de movimiento perimetral Schlüter-DILEX-EK o -RF (véase la información de producto 4.14) se debe instalar como junta de movimiento flexible en la zona de transición entre el suelo y la pared. Para ello, antes se debe cortar el sobrante de la cinta perimetral Schlüter-BEKOTEC-BRS.
- Si se utiliza el Pavimento Cerámico Climatizado Schlüter-BEKOTEC-THERM como calefacción por suelo radiante, se puede realizar la puesta en marcha del pavimento una vez transcurridos siete días desde la colocación del recubrimiento cerámico. Partiendo de 25 °C se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta la alcanzar la temperatura de uso deseada.
- Los materiales de recubrimiento que no corren el riesgo de agrietarse (p. ej., parquet, moqueta o recubrimientos sintéticos) se aplican directamente sobre el recrecido BEKOTEC sin lámina de desolidarización. La altura del recrecido debe ajustarse a los respectivos espesores de material.
Nota: Además de las directrices de instalación aplicables, se debe tener en cuenta la humedad residual admisible del recrecido para la colocación del material de recubrimiento seleccionado. Para obtener instrucciones detalladas sobre la instalación de recubrimientos no cerámicos, consulte el manual técnico de Schlüter-BEKOTEC-THERM o póngase en contacto con nuestro departamento técnico.
Material
Schlüter-BEKOTEC-EN 23 F está fabricado con una lámina termoformada de poliestireno resistente a la presión y es apto para su uso con recrecidos aplicados de forma convencional a base de cemento o sulfato de calcio, así como para recrecido autonivelante.
Mantenimiento y cuidado
Schlüter-BEKOTEC-EN 23 F y -ENFG no se pudren y no precisan de ningún cuidado o mantenimiento especial. La placa de nódulos se debe proteger, antes y durante la instalación del recrecido, empleando las medidas preventivas necesarias para evitar daños, por ejemplo, mediante tablones.

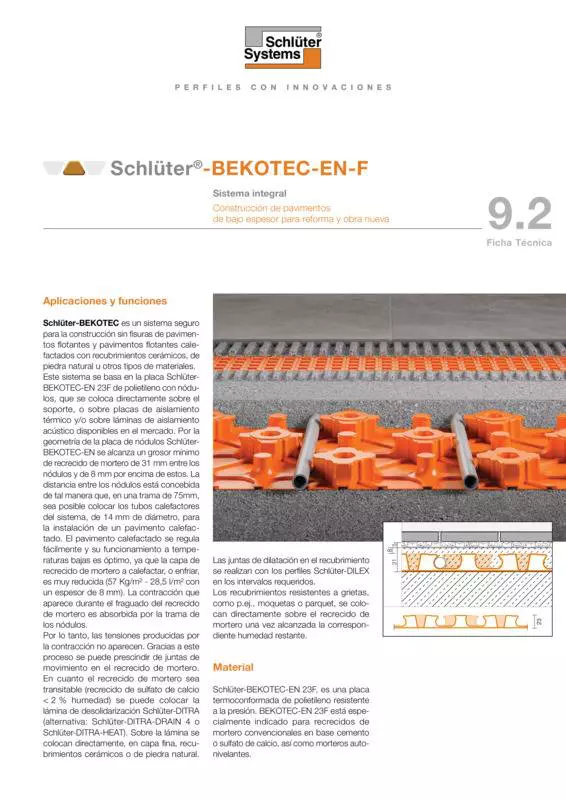

Descargas
