Schlüter-BEKOTEC-EN La placa de nódulos con aislamiento para recrecidos
Un recrecido flotante, sin grietas y funcionalmente seguro que, además, reduce considerablemente el tiempo de construcción y el uso de material: nuestro sistema Schlüter-BEKOTEC le ofrece todas estas ventajas y, además, sirve de base para nuestro sistema de calefacción por suelo radiante de bajo consumo energético BEKOTEC-THERM.

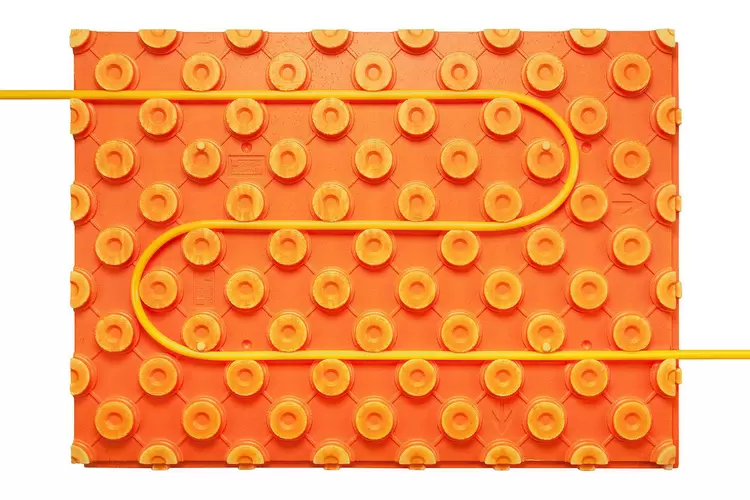

Schlüter-BEKOTEC-EN se ha diseñado para alojar tubos calefactores de ø 16 mm BEKOTEC-THERM-HR. Con una altura de construcción de 52-69 mm (más la lámina de desolidarización DITRA), ofrece el mayor aislamiento de nuestras placas de nódulos para recrecidos BEKOTEC y, por lo tanto, es adecuado para su uso en zonas con requisitos de aislamiento térmico (p. ej., en placas de suelo).

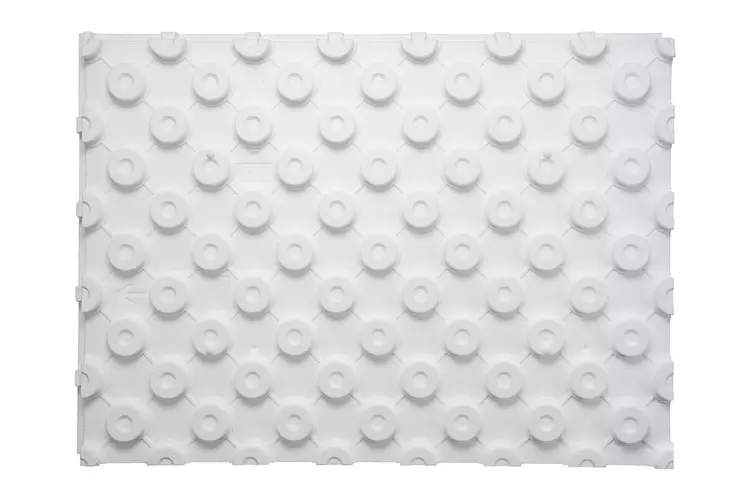

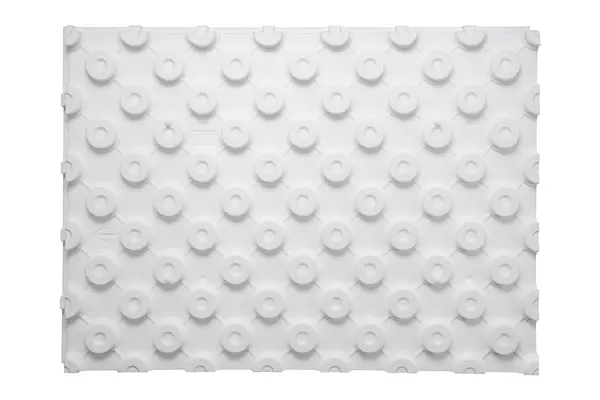

- EN2520P - sin recubrimiento para el uso de recrecido de mortero de cemento

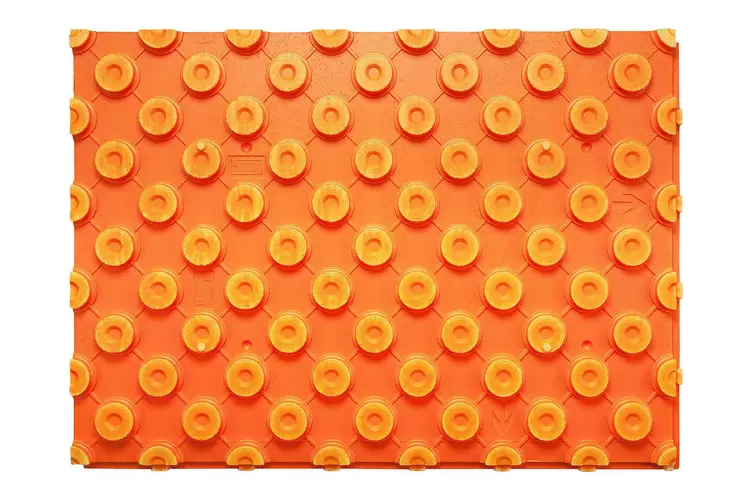

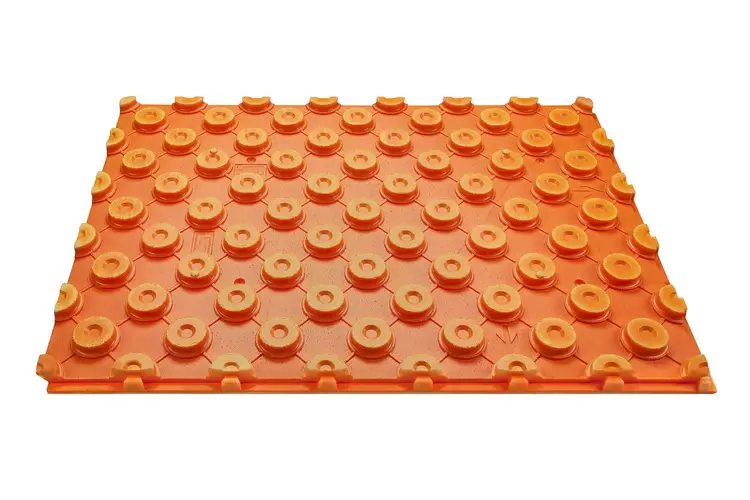

- EN1520PF - con recubrimineto para el uso de recrecido autonivelante
Schlüter-BEKOTEC-ENR es una placa de compensación para placas de nódulos BEKOTEC-EN que optimiza el aprovechamiento en zonas de borde y de paso (p. ej. puertas y nichos) en las que no se instalan tubos de calefacción BEKOTEC-THERM-HR. También puede utilizarse delante de los colectores del circuito de calefacción para facilitar la instalación de los tubos de calefacción.
Ajustes de filtro

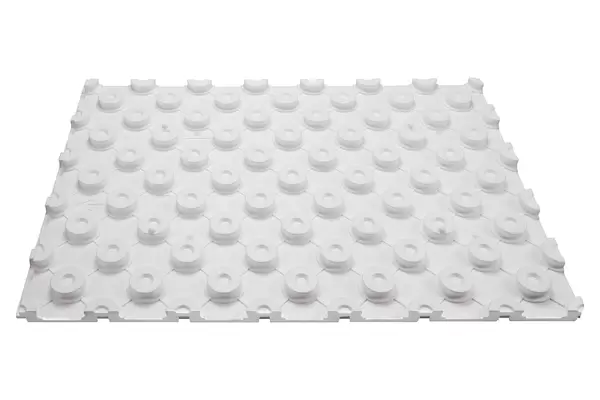

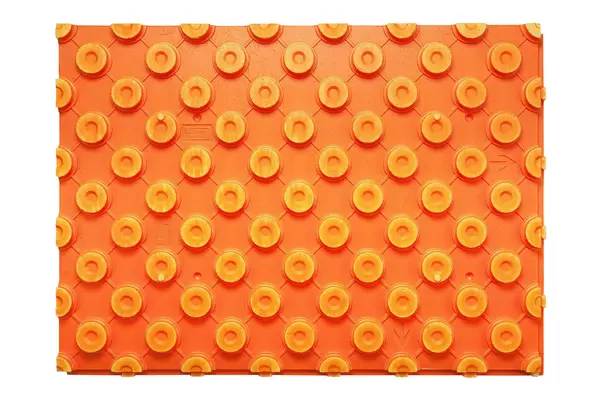

- EN 1520 PFLongitud1,06 mAnchura75,5 cmMaterialPS (poliestireno)Diámetro de tubo [mm]16 x 2

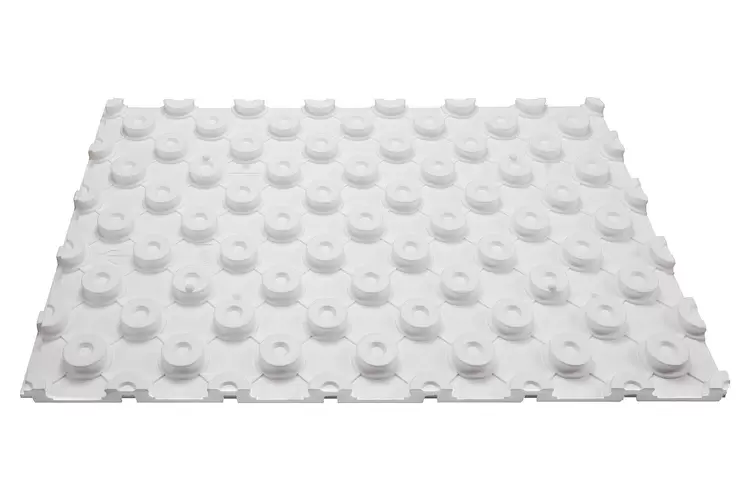

- EN 2520 PLongitud1,06 mAnchura75,5 cmMaterialPS (poliestireno)Diámetro de tubo [mm]16 x 2
- ENR 1520 PLongitud45 cmAnchura30,5 cmMaterialPS (poliestireno)Diámetro de tubo [mm]not available

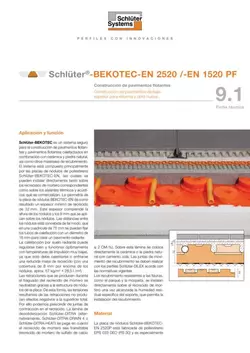

Información del producto general
Función
Schlüter-BEKOTEC es un sistema seguro para la construcción de pavimentos flotantes y pavimentos flotantes calefactados en combinación con cerámica y piedra natural, así como otros materiales de recubrimiento.

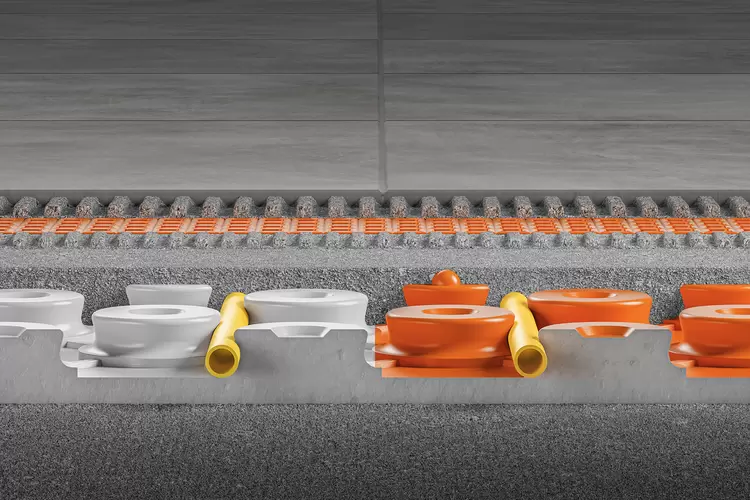

Este sistema se basa en la placa de nódulos para recrecidos de poliestireno Schlüter-BEKOTEC-EN, que se instala directamente sobre el soporte portante o sobre un aislamiento térmico y/o acústico a ruido de impacto. La geometría de la placa de nódulos BEKOTEC-EN da como resultado un espesor mínimo de recrecido de 32 mm. Este espesor comprende la altura de los nódulos y los 8 mm que se aplican sobre los nódulos. Las distancias entre nódulos están dispuestas de modo que en una retícula de 75 mm se puedan fijar los tubos de calefacción con un diámetro de 16 mm para crear un pavimento radiante.
La calefacción por suelo radiante puede regularse bien y funcionar óptimamente con temperaturas de impulsión muy bajas, ya que solo debe calentarse o enfriarse una reducida masa de recrecido (con una cobertura de 8 mm por encima de los nódulos, aprox. 57 kg/m² ≙ 28,5 l/m²).
Las retracciones que se producen durante el fraguado del recrecido de mortero se neutralizan gracias a la estructura de nódulos de la placa. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos a la superficie total. Por ello, podemos prescindir de juntas de contracción y movimiento en el recrecido. La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) puede pegarse en cuanto el recrecido de mortero es transitable (recrecido de mortero de sulfato de calcio ≤ 2 CM-%). Sobre esta lámina se colocan directamente la cerámica o la piedra natural en el método de capa fina. Las juntas de movimiento del recubrimiento se deben realizar con los perfiles Schlüter-DILEX acorde con las normativas vigentes.
Los materiales de recubrimiento que no son sensibles a las grietas, como el parquet o las alfombras, se colocan directamente sobre el recrecido una vez alcanzada la humedad residual específica del recubrimiento.
Datos técnicos
- Tamaño de nódulo: 65 mm de diámetro
Retícula de distancia para tubos de calefacción: 75 mm
Tubos de calefacción del sistema: ø 16 mm
Los nódulos tienen un rebaje perimetral para que los tubos de calefacción queden bien sujetos sin necesidad de abrazaderas de sujeción. - Uniones: las placas de nódulos se unen entre sí mediante un sistema de machihembrado.
Las placas de nódulos BEKOTEC también pueden colocarse con los lados extremos cortos contra los lados largos. De este modo, puede minimizarse la merma de la placa durante la instalación. - Tamaño de placa (medida útil):
75,5 x 106 cm = 0,80 m².
Altura de la placa: 44 mm - Embalaje: 20 ud./caja = 16 m²
El tamaño de la caja es de aprox. 120 x 80 x 60 cm. - Las esquinas de la caja están reforzadas con ángulos de cartón.
Ventajas
-
Garantía:
Siempre que se observen las disposiciones de instalación y el recubrimiento se utilice conforme a lo previsto, Schlüter-Systems ofrece una garantía de cinco años sobre la idoneidad y ausencia de daños de la estructura del recubrimiento. -
Recubrimiento sin grietas:
El sistema BEKOTEC está diseñado para absorber de forma modular las tensiones del recrecido en la trama de los nódulos. No es necesario armar el sistema. -
Construcción sin deformaciones:
El recrecido realizado con el sistema BEKOTEC queda exento de contracciones propias, de forma que una deformación en la superficie está prácticamente descartada. Esto resulta especialmente útil en el caso de las tensiones por choque térmico, p. ej. en recrecidos calefactados. -
Recrecido sin juntas:
Con el sistema BEKOTEC, no es necesario realizar juntas de contracción en el recrecido de mortero. Sólo se deberán respetar las juntas estructurales presentes en el soporte. -
Juntas de movimiento en la trama de juntas de colocación del recubrimientos cerámicos o de piedra natural:
Con el sistema BEKOTEC, la disposición de las juntas de movimiento puede adaptarse a la retícula de juntas seleccionada del recubrimiento durante la instalación del recubrimiento cerámico o de placas, ya que no es necesario trasladar las juntas de separación del recrecido al recubrimiento superficial. Para dimensionar las juntas de movimiento del recubrimiento cerámico, se deben respetar las normas y regulaciones que aplican en cada país. -
Plazos de construcción cortos:
El recrecido fabricado según el sistema BEKOTEC puede recubrirse utilizando la lámina de desolidarización con piedra cerámica, natural o artificial inmediatamente después de que esté listo para transitar. Si se utiliza DITRA, el pavimento se puede calentar a los 7 días de la finalización de la instalación. -
Altura de construcción baja:
Con el sistema BEKOTEC se ahorran hasta 37 mm de altura constructiva en comparación con un recrecido calefactado, según DIN 18 560-2. -
Ahorro de materiales y peso:
Con una cobertura de 8 mm de recrecido por encima del nódulo, solo se necesitan aprox. 57 kg/m² ≙ 28,5 l/m² de masa de recrecido. Esto supone una ventaja a tener en cuenta en el cálculo de cargas estáticas. -
Suelo radiante de rápida reacción:
En comparación con las calefacciones radiantes tradicionales, con los soportes realizados con el sistema BEKOTEC, la calefacción radiante reacciona más rápidamente a los cambios de temperatura, pues la masa que se ha de calentar o enfriar es mucho menor. Por esta razón, la calefacción por suelo radiante puede funcionar en el modo de baja temperatura con un alto ahorro de energía.

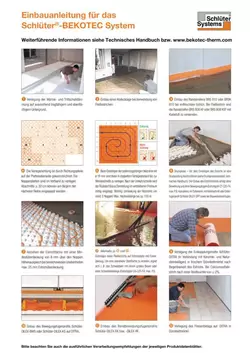

Instalación
-
Schlüter-BEKOTEC-EN se coloca sobre una base con suficiente carga portante y lisa. Las irregularidades presentes en el soporte se deben compensar previamente con recrecidos o morteros de nivelación adecuados. Cumpliendo los requisitos de aislamiento acústico y/o térmico se deben, en caso necesario, colocar aislantes adicionales en el soporte y, dado el caso, cubrirlo con una lámina de PE. Si hay cables o tuberías tendidos sobre la base, se debe colocar el aislamiento acústico a ruido sobre la capa niveladora en toda la superficie conforme a la normas que aplican para cada país.
Para la selección de los aislamientos adecuados, debe tenerse en cuenta la compresibilidad máxima CP3 (≤ 3 mm). Si las alturas de construcción no son suficientes para instalar un aislamiento acústico a ruido de poliestireno o fibra mineral, se puede conseguir una mejora significativa del ruido utilizando Schlüter-BEKOTEC-BTS con un grosor de solo 5 mm. -
Los bordes del recubrimiento en paredes ascendentes o accesorios deben estabilizarse con la cinta perimetral Schlüter-BEKOTEC-BRS 810 de 8 mm de grosor. El pie adhesivo integrado en la cinta perimetral debe colocarse entre el pavimento (o sobre la capa superior de aislamiento) y la placa de nódulos.
En caso de usar recrecidos autonivelantes, se utiliza la cinta perimetral Schlüter-BEKOTEC-BRS 808KF con pie de apoyo. Con la tira autoadhesiva se fija la cinta perimetral a la pared. Al colocar la placa de nódulos de recrecido sobre el pie de espuma autoadhesiva se evitan filtraciones de mortero. -

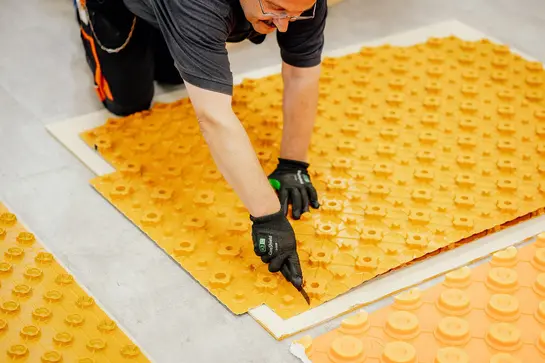

Las placas de nódulos BEKOTEC-EN deben cortarse con precisión en la zona de los bordes. La placa de compensación lisa Schlüter-BEKOTEC-ENR 1520P simplifica el proceso de corte para ahorrar material. Las placas BEKOTEC están dotadas de un sistema de machihembrado para su ensamblaje.
-

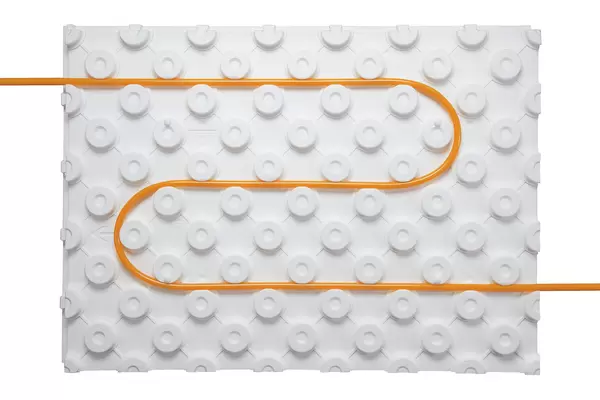

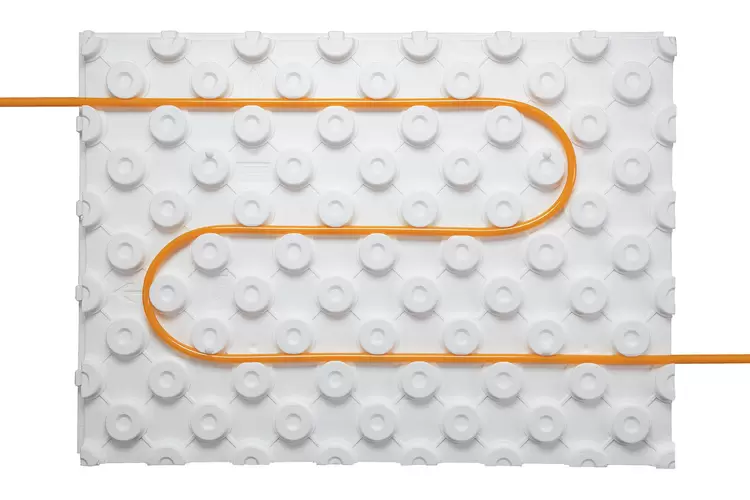

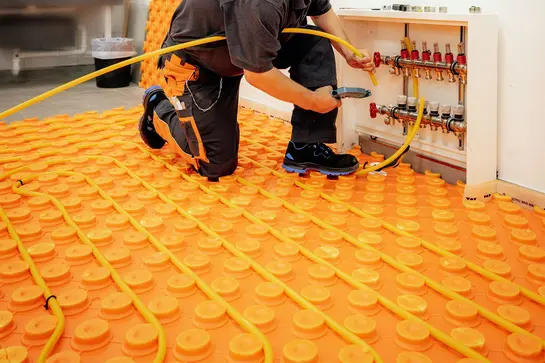

Para instalar el suelo radiante BEKOTEC-THERM, los tubos de calefacción de 16 mm de diámetro pertenecientes al sistema se pueden sujetar entre los nódulos. La distancia de separación entre los tubos se debe seleccionar según la potencia calorífica necesaria utilizando los diagramas de potencia calorífica de Schlüter-BEKOTEC.
-
Durante la instalación del recrecido, el recrecido de mortero de cemento fresco con calidad de recrecido CT-C25-F4, máx. F5 o el recrecido de sulfato de calcio CA-C25-F4, máx. F5 con una cobertura de recrecido mínima de 8 mm (se recomienda una granulación de roca de 0-4 mm) se coloca en la placa de nódulos. Para compensar la altura, el espesor de la capa se puede aumentar parcialmente a un máximo de 25 mm por encima de los nódulos. También se pueden utilizar recrecidos autonivelantes apropiados CAF/CTF con la especificación correspondiente. En este caso, se deben tener en cuenta los sistemas autorizados para esta aplicación. A excepción de la placa de nódulos EN 2520 P, aquí solo se pueden utilizar recrecidos húmedos.
Nota:Las propiedades divergentes de los recrecidos deben aclararse previamente con nuestro departamento técnico de ventas.
Si se desea evitar la transmisión de ruidos entre dos habitaciones, el recrecido debe separarse allí mediante el perfil de junta de dilatación DILEX-DFP. -
Inmediatamente después de alcanzar una resistencia inicial que permita pisar el recrecido de mortero de cemento, se coloca la lámina de desolidarización DITRA (alternativamente: DITRA-DRAIN 4 o DITRA-HEAT) conforme a las instrucciones de colocación de la ficha técnica del producto 6.1 (alternativamente: 6.2 o 6.4). Sobre los recrecidos de mortero de sulfato de calcio se pueden instalar las láminas de desolidarización en cuanto se alcance una humedad residual ≤ 2 CM-%.
-
A continuación, en la parte superior de la lámina de desolidarización puede instalarse inmediatamente un recubrimiento de cerámica, de piedra natural o artificial en el método de capa fina. Los pavimentos colocados sobre una lámina de desolidarización se deben dividir con juntas de movimiento en paños más pequeños, según las normativas vigentes, que se aplican en cada país. Para realizar juntas de movimiento deben utilizarse los perfiles de junta de movimiento DILEX-BWB, -BWS, -KS o -AKWS (véase la información de producto 4.6-4.8 y 4.18).
-
El perfil de movimiento angular DILEX-EK y/o RF (véase la información de producto 4.14) debe instalarse como junta de movimiento perimetral en la zona de transición entre el suelo y la pared. Para ello, antes se debe cortar el sobrante de la cinta perimetral BEKOTEC-BRS.
-
Si se utiliza el Pavimento Cerámico Climatizado BEKOTEC-THERM como calefacción por suelo radiante, se puede realizar la puesta en marcha del pavimento una vez transcurridos siete días desde la colocación del recubrimiento cerámico. Partiendo de 25 °C se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta la temperatura de uso deseada.
-
Los materiales de recubrimiento que no corren el riesgo de agrietarse (p. ej., parquet, moqueta o recubrimientos sintéticos) se aplican directamente sobre el recrecido BEKOTEC sin lámina de desolidarización. Aquí se debe tener en cuenta adaptar la altura del recrecido a los respectivos espesores del material. Nota: además de las directrices de construcción aplicables, se debe respetar el contenido de humedad residual admisible del recrecido para el material de recubrimiento seleccionado.
Para obtener instrucción detallada sobre la instalación de recubrimientos no cerámicos, consulte el manual técnico de Schlüter-BEKOTEC-THERM o póngase en contacto con nuestro departamento técnico.
Material
Schlüter-BEKOTEC-EN 2520P está fabricado con poliestireno EPS 033 DEO (PS 30) y es especialmente adecuado para su aplicación de forma convencional a base de cemento o sulfato de calcio, Schlüter-BEKOTEC-EN 1520PF está fabricado con poliestireno EPS 033 DEO (PS 25) y recubierto con una lámina en la cara superior. Es especialmente adecuado para el recrecido autonivelante.
Mantenimiento y cuidado
Schlüter-BEKOTEC-EN no se pudren y no precisan de ningún cuidado o mantenimiento especial. La placa de nódulos de poliestireno se debe proteger, antes y durante la instalación del recrecido, empleando las medidas preventivas necesarias para evitar daños, por ejemplo: empleando tablones.
