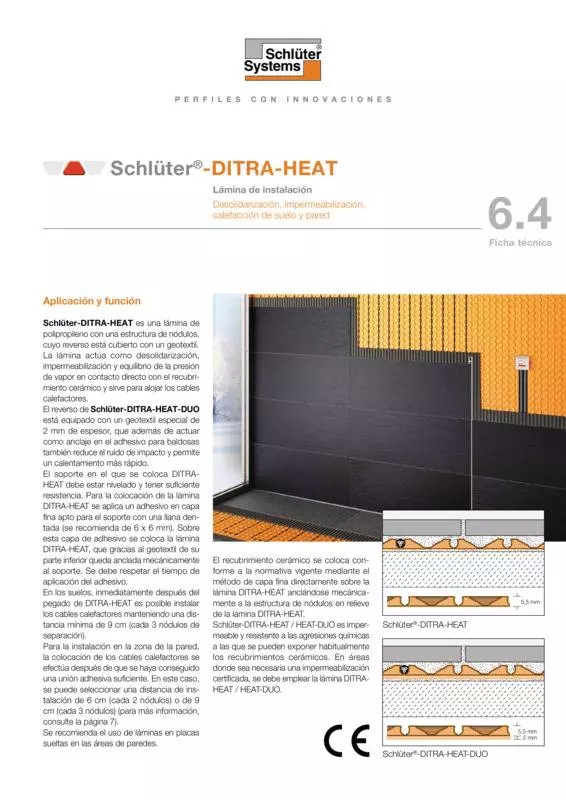

Schlüter-DITRA-HEAT  Desolidarización en combinación con calefacción eléctrica

Schlüter-DITRA-HEAT es una lámina de polipropileno con una estructura de nódulos, cuyo reverso está cubierto con un geotextil.

La lámina actúa como desolidarización, impermeabilización y equilibrio de la presión de vapor en contacto directo con el recubrimiento cerámico y sirve para alojar los cables calefactores.

El soporte sobre el que se coloca DITRA-HEAT debe estar nivelado y tener suficiente resistencia. Para la colocación de la lámina DITRA-HEAT se aplica un adhesivo en capa fina apto para el soporte con una llana dentada (se recomienda de 6 x 6 mm). Sobre esta capa de adhesivo se coloca la lámina DITRA-HEAT, que gracias al geotextil de su parte inferior queda anclada mecánicamente al soporte. Se debe respetar el tiempo de aplicación del adhesivo.

En los suelos, inmediatamente después del pegado de DITRA-HEAT, es posible instalar los cables calefactores manteniendo una distancia mínima de 9 cm (cada 3 nódulos de separación).

Para la instalación en la zona de la pared, la colocación de los cables calefactores se efectúa después de que se haya conseguido una unión adhesiva suficiente. En este caso, se puede seleccionar una distancia de instalación de 6 cm (cada 2 nódulos) o de 9 cm (cada 3 nódulos) (encontrará más información en la ficha técnica 6.4 en la página 7, véase Descargas).

Se recomienda el uso de láminas en placas sueltas en las áreas de paredes.

El recubrimiento cerámico se coloca conforme a la normativa vigente mediante el método de capa fina directamente sobre la lámina DITRA-HEAT anclándose mecánicamente a la estructura de nódulos en relieve de la lámina DITRA-HEAT.

DITRA-HEAT es impermeable y resistente a las agresiones químicas a las que se pueden exponer habitualmente los recubrimientos cerámicos. En áreas en las que es necesario, con DITRA-HEAT puede establecerse una impermeabilización certificada.

Resumen de las funciones:

a) Desolidarización

DITRA-HEAT desolidariza el recubrimiento del soporte y neutraliza las tensiones que se producen entre el soporte y el recubrimiento cerámico provocadas por los diferentes movimientos. La lámina también neutraliza las fisuras del soporte y evita su transmisión al recubrimiento cerámico.

b) Impermeabilización

DITRA-HEAT es una lámina de impermeabilización fabricada en polipropileno con una densidad de difusión de vapor de agua relativamente alta. Con un sellado adecuado en las uniones, en los encuentros con paredes y de otros elementos, con DITRA-HEAT se puede realizar una impermeabilización certificada en combinación con el recubrimiento cerámico.

DITRA-HEAT es conforme a la norma UNE 138002 «Reglas generales para la ejecución de revestimientos con baldosas cerámicas por adherencia». Clases de exposición al agua: W0-I a W3-I*. Además, DITRA-HEAT cuenta con un certificado de inspección de homologación general (abP).

Grado de resistencia a la humedad según ZDB: 0 a B0, además de A.

DITRA-HEAT de conformidad con ETAG 022 (impermeabilización en contacto directo con el recubrimiento) posee la aprobación europea (ETA = Evaluación Técnica Europea) y está marcada con las siglas CE.

El sistema ha obtenido el marcado CE y la aprobación «abP» según los estándares alemanes. La realización de una impermeabilización conforme al marcado CE precisa el uso de adhesivos certificados por el sistema constructivo. Los adhesivos y los correspondientes certificados de inspección figuran en la dirección que se indica en esta ficha técnica.

DITRA-HEAT protege así el soporte de daños causados por la penetración de humedad y otras sustancias agresivas.

* Con el certificado de productos para la impermeabilización (abP) y/o según ETA de conformidad con ETAG 022. En caso necesario, nuestro departamento técnico facilitará más información acerca del uso y la colocación.

c) Distribución de cargas (transmisión de cargas)

Las baldosas colocadas sobre DITRA-HEAT en la zona del pavimento deberían tener un tamaño mínimo de 5 x 5 cm y un espesor mínimo de 5,5 mm. DITRA-HEAT transmite al soporte las cargas a las que se ve sometido el recubrimiento cerámico como resultado del tránsito a través de las cavidades de su parte superior rellenadas por una capa fina de adhesivo. Así pues, los recubrimientos cerámicos instalados sobre la lámina DITRA-HEAT pueden soportar altas cargas. En el caso de cargas de alto tránsito (p. ej., áreas comerciales), así como de cargas puntuales altas (p. ej., pianos de cola, transpaletas, sistemas de estanterías), las baldosas deben tener un espesor y una estabilidad a la presión suficientes que correspondan al área de aplicación. Le recomendamos que siga las instrucciones de la ficha técnica editada por la asociación del sector de la construcción en Alemania (ZDB), titulada «Aumento de la resistencia de superficies recubiertas con baldosas cerámicas» o que consulte al fabricante del recubrimiento cerámico para verificar la idoneidad del recubrimiento seleccionado.

En zonas con carga elevada, las baldosas deben quedar completamente macizadas.

Se debe evitar que los recubrimientos cerámicos sufran golpes con objetos duros. Los formatos de baldosa deberían ser de al menos 5 x 5 cm.

d) Unión por adherencia

Gracias al anclaje del adhesivo al geotextil de la parte inferior de la lámina DITRA-HEAT y al anclaje mecánico en su parte superior a la estructura de nódulos, el recubrimiento queda bien fijado al soporte. Por lo tanto, DITRA-HEAT se puede utilizar en paredes y suelos.

Soportes para Schlüter-DITRA-HEAT

Los soportes sobre los cuales se debe colocar la lámina DITRA-HEAT deberán comprobarse en cuanto a planitud, capacidad de carga, limpieza y compatibilidad. Se deben eliminar los posibles restos de la superficie del soporte, que puedan dificultar la adherencia. La nivelación de irregularidades o la compensación de alturas o pendientes se deben efectuar antes de la colocación de la lámina DITRA-HEAT.

Para garantizar un calentamiento efectivo del pavimento, especialmente si la instalación se realiza en contacto directo con el terreno o sobre habitaciones sin calefacción, se requiere el montaje de un aislamiento térmico.

Para un comportamiento térmico más rápido en soleras no calefactadas, recomendamos utilizar DITRA-HEAT-DUO con su propiedad de barrera térmica, de rotura de puente térmico o también utilizar como capa aislante el panel constructivo Schlüter-KERDI-BOARD (véase la ficha técnica 12.1).

Hormigón

El hormigón sufre con el tiempo un cambio de forma debido a la contracción. En el caso del hormigón y del hormigón pretensado pueden producirse además tensiones como consecuencia de la flexión.

Utilizando DITRA-HEAT se absorben las tensiones que se generan entre el hormigón y el recubrimiento cerámico, lo que permite instalar las baldosas inmediatamente después de que el hormigón haya alcanzado una estabilidad suficiente.

Recrecidos de mortero de cemento

De acuerdo con las reglas vigentes, los recrecidos de cemento deben haberse creado al menos 28 días antes de la colocación de las baldosas y tener un contenido de humedad inferior al 2 % CM.

Sin embargo, especialmente los pavimentos flotantes y calefactados tienden a la deformación más tarde y también a la formación de fisuras, p. ej., por cargas y cambios de temperatura. Con DITRA-HEAT, las baldosas pueden colocarse sobre recrecidos de cemento jóvenes tan pronto como estos sean transitables.

Si eventualmente se forman más tarde fisuras y deformaciones en el recrecido, éstas se neutralizarán a través de la lámina DITRA-HEAT evitando la transmisión al recubrimiento cerámico.

Recrecidos de sulfato de calcio

Para la colocación de baldosas, el recrecido de sulfato de calcio (anhidrita) solo puede presentar una humedad residual del 0,5 % CM como máximo. Al usar DITRA-HEAT, el recubrimiento cerámico se puede colocar ya a partir de una humedad residual inferior al 2 % CM.

En caso necesario, la superficie del recrecido deberá tratarse (lijado, imprimación) de acuerdo con las normas técnicas y las especificaciones del fabricante. DITRA-HEAT se puede colocar con adhesivos de fraguado hidráulico u otros adhesivos adecuados por el método de capa fina. DITRA-HEAT protege el recrecido contra la penetración de humedad en la superficie. Los recrecidos de sulfato de calcio son sensibles a la humedad, por lo que hay que protegerlos de la entrada de humedad, p. ej., de la exposición a la humedad por su parte posterior.

Recrecidos calefactados

DITRA-HEAT se puede utilizar también en recrecidos calefactados de acuerdo con las indicaciones mencionadas anteriormente (cemento, sulfato de calcio). Si se utiliza DITRA-HEAT, el pavimento se puede calentar transcurridos 7 días desde su finalización. Partiendo de 25 °C se puede aumentar diariamente la temperatura de impulsión un máximo de 5 °C hasta alcanzar una temperatura máxima de uso de 40 °C.

Nota: con la instalación de DITRA-HEAT sobre recrecidos calefactados existe la posibilidad de un calentamiento parcial individual independiente del sistema de calefacción central, lo que significa que ésta se puede apagar por completo durante el denominado periodo de transición.

Además, con DITRA-HEAT se pueden cubrir también picos de demanda de calefacción debidos a días de frío extremo.

(Debido a la propiedad de barrera térmica de la lámina DITRA-HEAT-DUO, no se recomienda su uso sobre recrecidos calefactados.)

Soportes de plástico y otros recubrimientos

Las superficies deben ser básicamente resistentes y estar diseñadas o pretratadas para que pueda aplicarse un adhesivo adecuado en el que pueda anclar el geotextil de la lámina DITRA -HEAT. Debe comprobarse previamente la compatibilidad del adhesivo con el soporte y con DITRA-HEAT.

Tableros de aglomerado y prensados

Estos materiales están particularmente sujetos a cambios de forma por la influencia de la humedad (provocados también por la humedad ambiental). Por esa razón, se deben utilizar tableros prensados y de aglomerado con imprimaciones especiales que eviten la absorción de humedad.

Los tableros pueden utilizarse básicamente tanto como soporte en la pared como sobre el suelo de interiores.

El espesor de los tableros se debe seleccionar de modo que se obtenga una estabilidad suficiente en combinación con una estructura de soporte adecuada.

La fijación se debe garantizar atornillando a distancias suficientemente pequeñas. Las juntas se deben realizar con uniones machihembradas y estar pegadas. Deben mantenerse juntas perimetrales de aprox. 10 mm con los componentes adyacentes.

DITRA-HEAT neutraliza las tensiones que se producen con el recubrimiento cerámico e impide además la entrada de humedad.

Suelos de madera

Básicamente es posible la colocación directa de pavimentos cerámicos en suelos de parqué y madera machihembrados, atornillados y con la suficiente resistencia. En cualquier caso, es conveniente comprobar que la humedad residual del soporte de madera sea adecuada antes de colocar la lámina DITRA-HEAT.

Si fuera necesario, se colocarán sobre el suelo de parqué o madera tableros de aglomerado o de aglomerado prensado. Los suelos irregulares deben nivelarse previamente con medidas de nivelación adecuadas.

Mampostería/soportes mixtos

DITRA-HEAT se puede colocar sobre superficies construidas con ladrillos, piedras calcáreas, bloques de hormigón y hormigón ligero u otros materiales similares. Las irregularidades se deben compensar previamente.

Sobre todo en el caso de saneamientos así como reformas y ampliaciones, los soportes se componen con frecuencia de distintos materiales (mampostería mixta) que tienden a la formación de grietas en las superficies limítrofes debido a un comportamiento frente a las deformación diferente. Con DITRA-HEAT, las tensiones y las grietas resultantes no se transmiten al recubrimiento cerámico.

Enlucido de yeso/bloques de yeso

Los soportes de yeso deben estar secos de acuerdo con la normativa vigente. En caso necesario, se deben imprimar previamente. La lámina DITRA-HEAT se puede colocar con adhesivos hidráulicos u otros morteros de colocación de capa fina.

1. El soporte debe estar libre de componentes que dificulten la adherencia, ser resistente y estar nivelado. Antes de colocar la lámina DITRA-HEAT deberán adoptarse las medidas de nivelación necesarias.

2. La selección del adhesivo para la colocación de la lámina DITRA-HEAT depende de la clase de soporte.

   El adhesivo se debe adherir al soporte y anclar mecánicamente al geotextil de la parte inferior de DITRA-HEAT. En la mayoría de los soportes se puede utilizar un adhesivo en capa fina de fraguado hidráulico. Para este propósito puede ser ventajoso preparar el adhesivo con una consistencia fluida. Se debe comprobar siempre la compatibilidad de todos los materiales. Cuando se utilice un formato de baldosa con un lado ≥ 30 cm, recomendamos para un rápido desarrollo de la resistencia y del secado del mortero el uso de un adhesivo de fraguado rápido.

3. Sobre el soporte se aplica un adhesivo adecuado en capa fina con una llana dentada (6 x 6 mm). Para obtener una mejor adherencia inicial al pegar en la zona de la pared, recomendamos aplicar una capa fina de adhesivo en la parte posterior de la lámina DITRA-HEAT.

4. La lámina DITRA-HEAT, previamente cortada a medida, se coloca con el geotextil inmediatamente en la capa de adhesivo aplicada y se presiona sobre la misma con un fratás o rodillo de presión siguiendo la misma dirección. Se debe tener en cuenta el tiempo abierto del adhesivo. Para la colocación de la lámina suministrada en rollo, se recomienda alinear con precisión la lámina DITRA-HEAT al extenderla y colocarla con una ligera tensión.

   La cuadrícula de corte Easycut reduce las fuerzas de recuperación al mínimo. Para aplicaciones en pared se recomienda el uso de láminas en placas debido a su mejor manipulación. Las láminas o placas se colocan a testa.

5. Para evitar que la lámina DITRA-HEAT sufra daños una vez colocada o se suelte del soporte, se recomienda protegerla de sobrecargas mecánicas utilizando, por ejemplo, tablones de andamio (especialmente en las zonas de paso para el transporte de materiales).

   Procesamiento de componentes eléctricos de Schlüter-DITRA-HEAT-E (observar la ficha técnica 6.6)

   Instalación de los cables calefactores

6. Para la instalación en la zona del suelo, los cables calefactores pueden colocarse inmediatamente después del pegado de la lámina de desolidarización DITRA-HEAT con ayuda de un fratás o de un rodillo de presión.

   Para la instalación en la zona de la pared, la colocación de los cables calefactores se efectúa después de que se haya conseguido una unión adhesiva suficiente.

   Los cables calefactores no deben tocarse ni cruzarse entre sí.

7. En la zona del extremo del cable, se debe prever el rebaje correspondiente.

   Nota: antes de cubrir las sondas con adhesivo en capa fina deben medirse los valores de resistencia, p. ej. con ayuda del tester de cables Schlüter DITRA-HEAT-E-CT, y dichos valores deben compararse con los valores indicados en las instrucciones del termostato.

8. La transición del cable calefactor al cable de conexión (manguito) está marcada con una impresión, tal como se muestra. Además, el manguito está dotado de una etiqueta adhesiva «Transición/Connection». El recorrido posterior del cable de conexión tiene impresa la inscripción «FRÍO/COLD». Este conductor frío (4 m) se debe instalar directamente en una caja de conexión y/o hasta el termostato. Se puede cortar el coble frío hasta un máximo de 1,00 m antes del manguito. No está permitido cortar el cable calefactor por la parte que se calienta.

   La instalación eléctrica solo debe realizarla un técnico electricista autorizado (EN 60335-1).

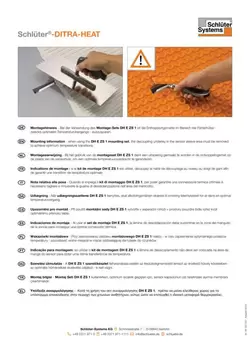

   Nota: encontrará más información sobre la instalación de las sondas de temperatura, los cables calefactores, así como sobre la instalación y el ajuste del regulador en las instrucciones que acompañan al cable calefactor y/o al regulador o en la ficha técnica 6.6 Schlüter-DITRA-HEAT-E.


   Instalación de recubrimientos cerámicos:

9. Tras la colocación y la comprobación del cable calefactor según las instrucciones de instalación DITRA-HEAT-E, se pueden instalar las baldosas por el método de capa fina con un adhesivo adecuado para los requisitos del solado. Es conveniente llenar en una sola operación los huecos de la lámina de desolidarización con la parte lisa de una llana dentada (los cables calefactores y los manguitos deben quedar totalmente cubiertos por el adhesivo para baldosas) y peinar el cemento cola en capa fina con el dentado para la colocación de las baldosas. El paso de los dientes de la llana se debe adecuar al formato de la baldosa para la integración completa en el mortero de capa fina. Se debe tener en cuenta el tiempo abierto del adhesivo para baldosas.

10. Para las juntas de movimiento, así como juntas de entrega y perimetrales se deben tener en cuenta las indicaciones de esta ficha técnica.

Indicación: el adhesivo en capa fina utilizado en combinación con DITRA-HEAT y el material de revestimiento debe ser adecuado para el respectivo campo de aplicación y cumplir los requisitos necesarios. La puesta en marcha del sistema DITRA-HEAT-E se debe realizar una vez transcurridos 7 días desde la finalización de la colocación del recubrimiento.

Instalación de recubrimientos no cerámicos:

Sobre DITRA-HEAT pueden instalarse recubrimientos no cerámicos, p. ej., parqué, vinilo, revestimientos de PVC o similares, tanto de forma flotante, incl. aislamiento acústico a ruido, como adheridos. En tal caso, el recubrimiento no debe alcanzar una resistencia térmica máxima, incluido un posible aislamiento acústico a ruido, de Rlmax = 0,15 m² K/W. Deben observarse las especificaciones del fabricante del respectivo recubrimiento.

Si desea utilizar recubrimientos no cerámicos en combinación con DITRA-HEAT, le recomendamos que consulte antes a nuestro departamento técnico para que le ofrezca un correcto asesoramiento.

• La colocación de la lámina DITRA-HEAT y el tendido del cable calefactor se efectúan del modo descrito anteriormente.
• En toda la superficie se debe aplicar un recrecido de nivelación apto para suelos radiantes eléctricos de modo que los espacios entre los nódulos y el cable calefactor queden completamente cubiertos.
• Asegúrese de que el cable calefactor y los nódulos estén cubiertos por al menos 5 mm de recrecido de nivelación. Para una mejor distribución y una superficie más uniforme, recomendamos planificar una cobertura de al menos 8-10 mm. La mayor cobertura sirve también para transferir la carga en recubrimientos de suelo blandos (p. ej., moqueta) así como para una distribución y una difusión más uniformes del calor.
• Tras el fraguado de la cobertura, se puede instalar el recubrimiento no cerámico conforme a las instrucciones del fabricante.

Nota:
En los termostatos de temperatura digitales Schlüter-DITRA-HEAT-E se debe seleccionar el ajuste «Suelo blando» para que la temperatura máxima del sensor de suelo se limite a 28 °C. Si el fabricante del recubrimiento especifica otras temperaturas, estas deben tenerse en cuenta para el ajuste.

Nota sobre la instalación de DITRA-HEAT en la zona de la pared:

Para una mejor identificación de la zona calefactada de la pared (de modo que el cable calefactor no resulte perforado accidentalmente), recomendamos —por ejemplo, con ayuda de los perfiles Schlüter delimitar visualmente esta zona (encontrará más información en la ficha técnica 6.4 en la página 4, véase Descargas).

En superficies de pared calefactadas ≥ 3 m, las juntas de pared y de entrega deben ser permanentemente elásticas debido a los cambios de longitud inducidos térmicamente.

Impermeabilización con Schlüter-DITRA-HEAT

Impermeabilizando correctamente las uniones entre láminas, los puntos de encuentro con paredes y las entregas a elementos fijos, con DITRA-HEAT se puede realizar una impermeabilización en combinación con el recubrimiento cerámico.

Según una homologación requerida en Alemania, DITRA-HEAT dispone de un certificado de inspección de homologación general (abP) y está marcada con el símbolo Ü.

Grado de resistencia a la humedad según abP: 0-B0 y A.

DITRA-HEAT de conformidad con ETAG 022 (impermeabilización en contacto directo con el recubrimiento) posee la aprobación europea (ETA = Evaluación Técnica Europea) y está marcada con las siglas CE.

Grado de resistencia a la humedad según ETAG 022: A.

El sistema ha obtenido el marcado CE y la aprobación «abP» según los estándares alemanes. La realización de una impermeabilización conforme al marcado CE precisa el uso de adhesivos certificados por el sistema constructivo.

Los adhesivos y los correspondientes certificados de inspección figuran en la dirección que se indica en esta ficha técnica.

DITRA-HEAT protege el soporte de colocación de daños debidos a la penetración de humedad y sustancias agresivas. Para las uniones entre láminas se debe aplicar el adhesivo impermeable Schlüter-KERDI-COLL-L y colocar la banda Schlüter-KERDI-KEBA en un ancho mínimo de 12,5 cm.

Para la impermeabilización de las zonas de entrega entre suelos y paredes se colocará en el suelo la banda KERDI-KEBA sobre la lámina DITRA-HEAT, y directamente al soporte en la zona de la pared en el ancho adecuado. El solape de las bandas de impermeabilización debe ser de 5 cm como mínimo. El sellado de los encuentros, como elementos de puertas y ventanas de metal, madera o plástico, puede impermeabilizarse también con KERDI-KEBA.

Para ello, primero se aplica Schlüter-KERDI-FIX sobre las superficies de dichos elementos. El ancho restante se adhiere por completo a la lámina DITRA-HEAT con KERDI-COLL-L.

Se recomienda comprobar en todos los casos la compatibilidad de KERDI-FIX con los distintos materiales de construcción. DITRA-HEAT se debe cortar en las juntas de movimiento o juntas estructurales existentes y sellarse con la banda de impermeabilización especial Schlüter-KERDI-FLEX. Los cables calefactores no deben pasarse por juntas de dilatación ni juntas falsas.

KERDI-FLEX también debe utilizarse en las zonas de juntas perimetrales. Alternativamente, puede utilizarse aquí también KERDI-KEBA si se deja un fuelle, que permita absorber los movimientos a los que se verá sometido el sistema constructivo.

Nota sobre los sistemas de drenaje de suelo:
Con Schlüter-KERDI-DRAIN y Schlüter-KERDI-LINE se han desarrollado especialmente sistemas de drenaje para la conexión con impermeabilizaciones. DITRA-HEAT permite, en combinación con los manguitos y las bandas impermeables del sistema KERDI, realizar una conexión rápida y estanca.

Termostatos:
Los cables calefactores del sistema DITRA-HEAT solo pueden utilizarse en combinación con los termostatos DITRA-HEAT-E.
