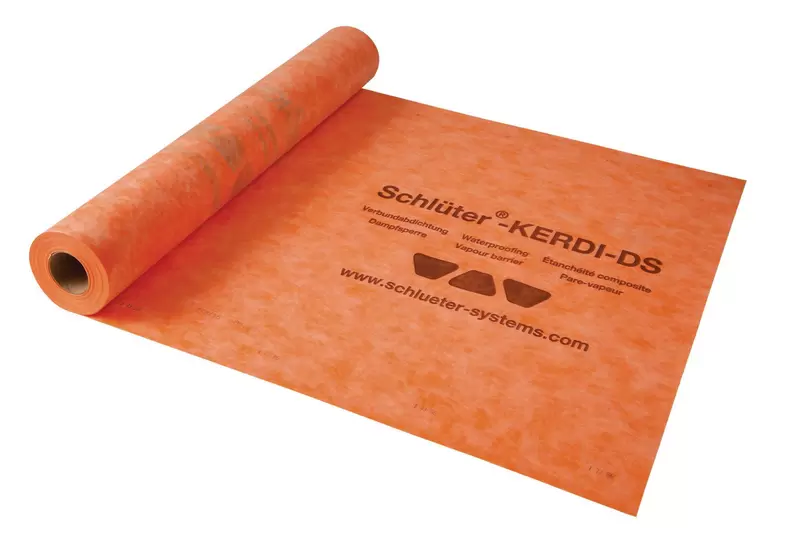

Schlüter-KERDI-DS  Tätskiktsmatta och ångspärr

Schlüter-KERDI är en spricköverbryggande vattentät tätningsmatta tillverkad av mjuk polyeten, på båda sidor försedd med en speciell fiberduk för effektiv förankring i kakellimmet.

För att KERDI enkelt ska kunna skäras till har den ett skärraster på ena sidan. Förutom den återstående kvantiteten anges en minimiöverlappningsbredd på 5 cm – för bearbetning av mattorna i förhållande till varandra.

Tätningssystemet KERDI har ett europeiskt godkännande (ETA = European Technical Assessment) enligt EAD 030400-00-0605, samt ett godkännande för den tyska marknaden (abP) och har CE-märkning. KERDI kan användas i enlighet med den gällande tyska tätningsstandarden DIN 18534. Vattenexponeringsklasser: W0-I till W3-I*. Dessutom har KERDI ett tyskt allmänt byggnadsinspektionscertifikat (abP).

Fuktbeständighetsklass enligt tyska ZDB: 0 till B0 samt A, B och C.

KERDI har enligt ETAG 022 (tätskikt i förening) ett europeiskt godkännande (ETA = European Technical Assessment) och CE-märkning.

* Med abP och/eller enligt ETA motsvarande EAD 030400-00-0605. Kontakta vid behov våra tekniska säljare för ytterligare information om användning och installation.

Tätningsmattan klistras fast på ett jämnt underlag med lämplig fästmassa. Plattorna läggs direkt på KERDI med tunnbäddsmetod. Även andra lämpliga beläggningsmaterial eller putsskikt kan användas.

Schlüter-KERDI-DS är en tätningsmatta och ångspärr som används i kombination med plattbeläggning, t.ex. i simhallar och hälsoanläggningar eller i industriområden med hög luftfuktighet.

Ångspärrar kan även komma till användning vid fuktkänsliga underlag som trä, gipsskivor och gipsputs.

Förutom KERDI tillhandahåller vi både inner- och ytterhörn samt manschettrör, Schlüter-KERDI-KM och Schlüter-KERDI-MV. För installationer där det finns monteringsproppar inom tätningsnivån och en kranförlängning behöver monteras efterhand tillhandahåller vi Schlüter-KERDI-PAS-satser som består av en KERDI-MV-manschett och en särskild plasthylsa. För tätning av skarvar eller hörnanslutningar erbjuder vi Schlüter-KERDI-KEBA (band) i följande bredder: 8,5/12,5/15/18,5/25 cm.

För tätskikt över rörelsefogar eller flexibla kantfogar finns Schlüter-KERDI-FLEX med en bredd på 12,5 cm eller 25 cm.

1. Underlaget måste vara bärande och plant samt fritt från komponenter som motverkar häftförmågan. Eventuella utjämningsåtgärder måste utföras innan KERDI läggs.
2. Typen av underlag bestämmer med vilken fästmassa som KERDI ska fästas. Fästmassan måste fästa på underlaget och förankras mekaniskt i fiberduken på KERDI. För de flesta underlag kan ett hydrauliskt bindande tunnbäddsbruk användas. Kontrollera vid behov först att materialen är kompatibla med varandra. När beläggningsmaterial med en sidolängd ≥ 30 cm används rekommenderas en fästmassa med kristallint vattenbindande egenskaper för snabb hållfasthetsutveckling och torkning av murbruket.
   Observera: För områden som kräver ett byggnadstekniskt godkännande ska endast systemprovade tunnbäddsbruk användas.
3. Tunnbäddsbruket appliceras med en tandad spackel (rekommendation 3 x 3 mm eller 4 x 4 mm) på underlaget.
4. De måttskurna KERDI-mattorna infogas med fiberduken i fästmassan som appliceras. För inpressning rekommenderas den släta sidan på en tandad murslev eller en murslev som förs diagonalt över KERDI-mattan med tryck. Undvik luftbubblor. Beakta fästmassans härdningstid.
5. KERDI-mattorna ska limmas med KERDI-COLL-L med minst 5 cm överlappning eller överlappas stumt och limmas ihop med KERDI-KEBA över hela ytan med förseglingslimmet KERDI-COLL-L.
6. De prefabricerade KERDI-hörnen ska användas för inner- och ytterhörn. För hörnanslutningar ska KERDI-KEBA limmas på motsvarande sätt. Även anslutningar till fast monterade delar kan göras på ett funktionellt sätt. Beroende på situationen på byggnadsplatsen kan KERDI, KERDI-KEBA eller KERDI-FLEX fästas på monteringsdelen som ska anslutas för att skapa en tät anslutning med KERDI-FIX (se produktdatablad 8.3 Schlüter-KERDI-FIX).
   1. Vid rörgenomföringar ska KERDI-KM eller KERDI-MV (manschettrör) limmas in.
      Som alternativ erbjuder KERDI-PAS en sats bestående av en plasthylsa och en KERDI-MV-manschett. Manschetten fästs, i anslutning till plasthylsan, på monteringsproppen så att kranförlängningen som monterats i efterhand kan tätas säkert efter att plasthylsan monterats ur.
7. I golvavlopp med tunnfogar ska en tillskuren anslutningsmanschett 50 x 50 cm från KERDI klämmas in i eller klistras fast tätt på flänsen på golvavloppet. För fram den angränsande KERDI-mattan tills den befinner sig ca 10 cm från golvavloppet och klistra fast den tätt utan hålrum på anslutningsmanschetten.

   Anvisning för golvbrunnar:

   Med Schlüter-KERDI-DRAIN och Schlüter-KERDI-LINE har speciella dräneringssystem utvecklats för anslutning till tätningar. KERDI kan för detta ändamål installeras snabbt och säkert med hjälp av KERDI-rörmanschetter.

8. KERDI ska separeras vid befintliga rörelsefogar eller delningsfogar och klistras över med KERDI-FLEX på skarvfogarna. KERDI-FLEX ska också användas för flexibla kantavslut. Alternativt kan även KERDI-KEBA användas här om en motsvarande ögla bildas.
9. Efter att hela tätningen med alla överlappningar, hörn och anslutningar har klistrats fast tätt kan man börja montera beläggningen. Det krävs ingen väntetid.
10. För plattläggning appliceras hydrauliskt bindande tunnbäddsbruk direkt på KERDI och plattorna bäddas in över hela den ytan.
    För kemikalitåliga beläggningar ska du använda lämpliga reaktionshartslim och fogbruk.
    För ytor som kräver CE-överensstämmelse eller det tyska abP (allmän byggnadskontrolltestcertifikat), får endast systemtestat tunnbäddsbruk användas. Tunnbäddsbruk och motsvarande testcertifikat kan beställas hos oss.

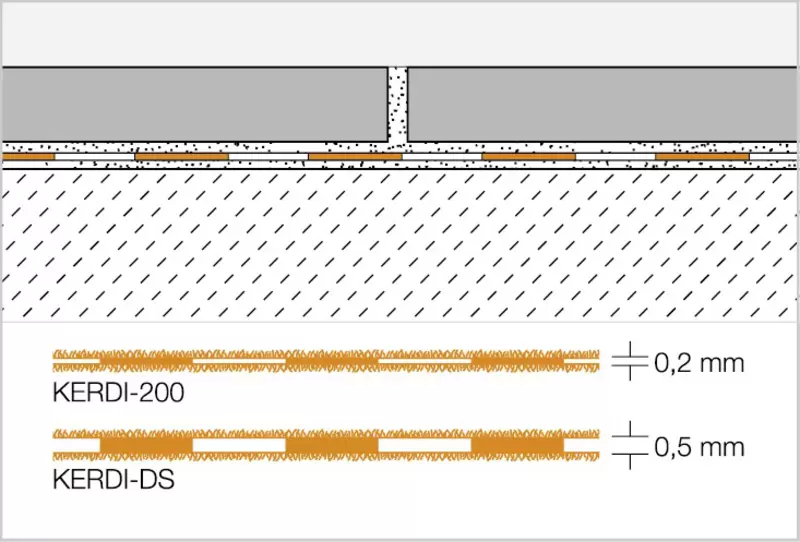

Schlüter-KERDI-200 är en polyetenmatta som används som tätning med ett skyddsvärde för vattenånga på sd = 5,15 m.

Schlüter-KERDI-DS är en särskild polyetenmatta som används som tätning och ångspärr med ett sd-värde som är större än 100 m och därmed räknas som ångspärr i byggnadsfysiskt hänseende. Tätningsmattan är 0,5 mm tjock och utrustad med additiv som skyddar mot vattenånga.

Materialet är fysiologiskt ofarligt. Det bildas inget riskavfall för de båda materialtyperna vid hantering av rester. Polyeten är inte UV-stabilt på lång sikt, så det är viktigt att undvika långvarigt, intensivt solljus under lagring. Den ensidiga rastermärkningen ger en optimal orientering för banskärningen.

Materialegenskaper och användningsområden

Schlüter-KERDI är vattentät och tål kemiska påfrestningar som ofta uppstår i samband med keramiska plattor. KERDI varken åldras eller ruttnar och uppvisar en hög praktisk expansionsförmåga.

Dessutom är den till stor del beständig mot vattenlösningar, salter, syror och alkalier, många organiska lösningsmedel, alkoholer och oljor.

Beständigheten mot belastningar i särskilda situationer vad gäller påfrestningar måste undersökas separat tillsammans med den förväntade koncentrationen, temperaturen och exponeringstiden.

De underlag där KERDI ska monteras måste kontrolleras med avseende på jämnhet, stabilitet och fukt. Komponenter på ytan som motverkar häftförmågan måste avlägsnas.

Användningsområden för KERDI är underlag i väggar och golv som behöver skyddas mot fukt och andra skadliga ämnen. Sådana underlag är t.ex. våtutrymmen som badrum, duschanläggningar, bassängcirkulationsområden i simhallar, men även industriområden, t.ex. inom livsmedelsindustrin, i bryggerier eller på mejerier.

Vid simbassänger eller liknande anläggningar måste man ta hänsyn till särskilda krav. Kontakta oss i sådana fall.
