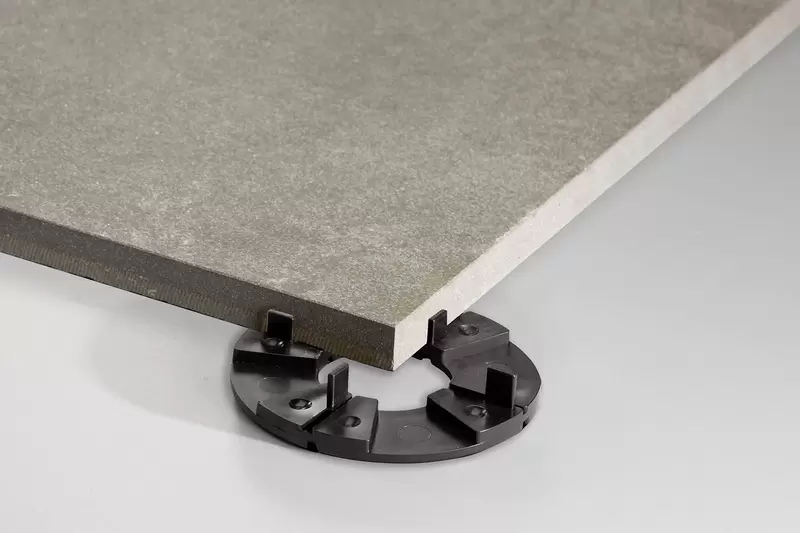

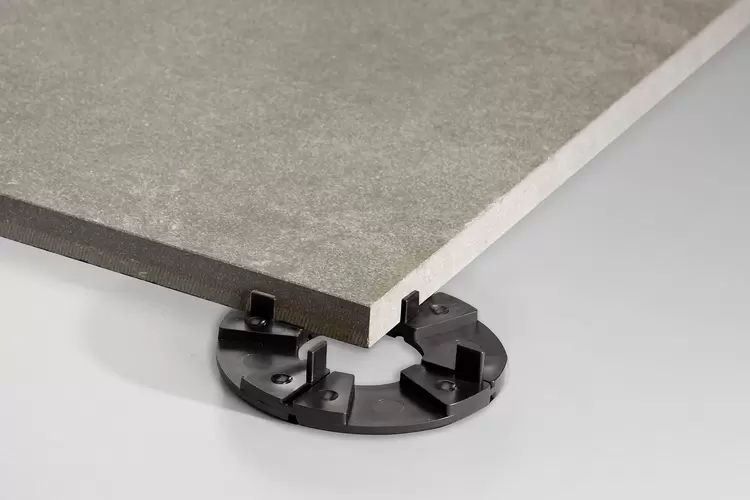

Schlüter-TROBA-LEVEL-PL 10  Stapelbara plattstöd

Schlüter-TROBA-LEVEL är ett förmonterat plattstödsystem som kan kombineras för att skapa önskad höjd på mellan 3 mm och över 1 meter. På så sätt kan alla typer av fall och lutningar från 0 % till 10 % jämnas ut.

Plattorna kan läggas löst på balkonger, terrasser, takterrasser och andra ytor som kan beträdas. Det blir då möjligt att inspektera kablar och utlopp i utrymmet som bildas.

Avrinningen på den färdiga plattbeläggningen säkerställs genom att plattorna har öppna fogar och är placerade på terrassens tätskikt med inbyggt fall.

Regnvattnet rinner ner trycklöst och leds bort mot avrinningen.

Innan arbetet påbörjas ska läggningsanvisningarna från plattillverkaren och gällande nationella riktlinjer och direktiv (standarder, informationsblad etc.) observeras!

Kontrollera om planeringsdokumenten innehåller specifikationer om fall, belastningsförmåga för inbyggda isoleringsmaterial och tätskiktsmaterial (foliens kompatibilitet).

Plattorna kan läggas i önskat förband (följ eventuella anvisningar från tillverkaren).

Anmärkningar:

Plattorna kan läggas utan fall enligt gällande regelverk. Eftersom plattorna läggs löst måste man tänka på att ensidig belastning eller hörnbelastning kan medföra rörelser i plattbeläggningen.

Rekommendation: För att få tillräckligt mycket spelrum vid monteringen rekommenderar vi att du börjar med ett minst 10 mm högt plattstöd.

Som heltäckande tätskiktsskydd rekommenderar vi dräneringsmattan Schlüter-TROBA-PLUS eller Schlüter-DITRA-DRAIN.

För att få ett så jämnt fogmönster som möjligt rekommenderar vi att man gör en installationsplan.

1. Underlaget måste vara bärkraftigt och ha ett minsta fall på 1,5–2,0 %.
   Observera tillverkarens uppgifter om plattornas max. belastning. Använd plattstöd om det behövs.

   1. Med TROBA-LEVEL går det att lägga terrassplattor på underlag med olika fall.
      För att beräkna antal plattstöd och terrassplattor kan du använda konfiguratorn på vår webbplats.

   2. En första översikt över antal stödpunkter får du i monteringsritning 1b – börja alltid lägga plattorna på den högsta punkten i fallet.

      Ritning:
      Första plattan = 4 stödpunkter
      Kantplattor = 2 stödpunkter
      Mittenplattor = 1 stödpunkt

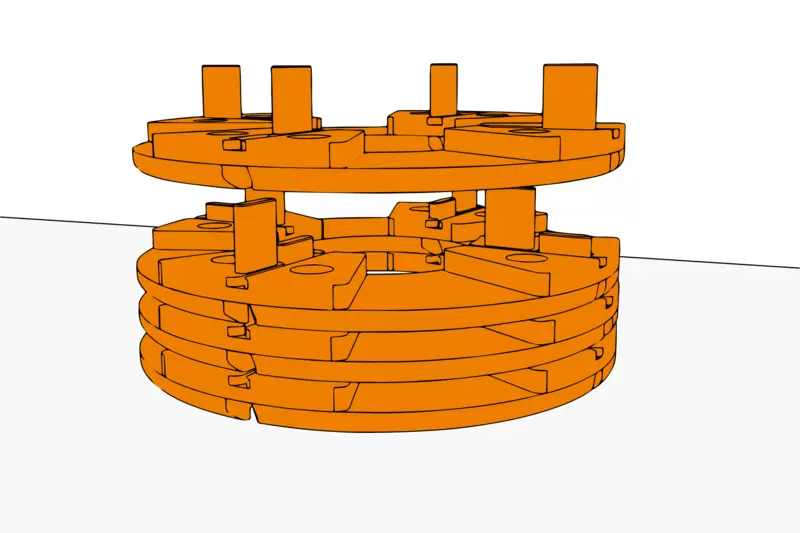

2. Plattstöden TROBA-LEVEL-PL 10 (10 mm) kan staplas genom att vridas 90°.
3. Från och med 50 mm höjd kan en eller flera TROBA-LEVEL-PLA 30-adaptrar (à 30 mm) placeras mellan två TROBA-LEVEL-PL 10-plattstöd.
4. Utjämning av fallet: Använd ett vattenpass för att kontrollera hur många TROBA-LEVEL-AP 1-utjämningsbrickor (à 1 mm) som ska staplas på varandra. Om det behövs fler än nio utjämningsbrickor TROBA-LEVEL-AP 1 måste man istället använda ytterligare ett TROBA-LEVEL-PL 10-plattstöd (10 mm). Utjämningsbrickorna TROBA-LEVEL-AP 1 (1 mm) klickas fast från sidan – se till att de fixeras ordentligt.
5. Observera åt vilket håll de ska läggas.
6. Stapla så många TROBA-LEVEL-AP 1-utjämningsbrickor att samma nivå som intilliggande platta uppnås.
7. Plattstöd för kant kan staplas upp till den höjd som krävs genom att de vrids 90°. Plattstöden TROBA-LEVEL-PL 10 (10 mm) kan delas på hälften eller till en fjärdedel för kanter eller hörn (plattbredd minst 60 mm). Detta görs genom att plattstödet först ritsas med en mattkniv och därefter bryts av. Stödpiggarna som inte behövs klipps av. Se efter vilka halvor som passar ihop innan du börjar skära.
8. Kantlösning från bygghöjd 50 mm (även om kanten är hålkälsformad). Från och med 60 mm bygghöjd måste man kapa de uppstickande stödpiggarna.
9. Hörnlösning från 50 mm bygghöjd (även vid hålkälsformad kant).
   Från och med 60 mm bygghöjd måste man kapa de uppstickande stödpiggarna.

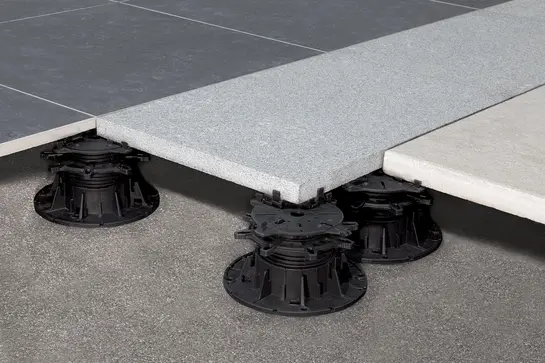

10. Från och med 60 mm bygghöjd kan även vridbara TROBA-LEVEL-PLV 60-plattstöd användas. Genom att skruva på justeringsringen kan de enskilda plattstöden fixeras variabelt till max. 130 mm.
11. Vid behov görs finjusteringen och fallutjämningen med utjämningsbrickorna TROBA-LEVEL-AP 1 (se nr 6).
12. Om bygghöjden är över 130 mm kan TROBA-LEVEL-PLV 60-plattstöden kombineras med plattstöden TROBA-LEVEL-PLA 30 och TROBA-LEVEL-PL 10.
13. Genom att stapla upp till fyra plattstöd TROBA-LEVEL-PLV 60 kan bygghöjder på mellan 60 mm och 520 mm uppnås. Plattstöden ska låsas ihop.
14. Kantlösning/hörnlösning: Såga av bottenplattan enligt skärmarkeringen på undersidan (se markering, bild 14). Bryt av de stödpiggar som inte behövs. Plattans bredd måste vara minst 85 mm.
15. Förlängning: Med TROBA-LEVEL-PLA 70 (70 mm hög) går det snabbt att komma upp i höjd. De här adaptrarna ska skruvas in hela vägen i bottenplattan på TROBA-LEVEL-PLV 60. TROBA-LEVEL-PLA 70 är inte avsedda för nivellering. När man sätter på Schlüter-BARA-RHA är det viktigt att se till att de befintliga dräneringshålen i fästprofilen inte täcks för.
16. För lastfördelningen finns plattstöden TROBA-LEVEL-LV 3 (Ø 200 mm, höjd 3 mm) som tillval, vilka kan kombineras med TROBA-LEVEL-PL 10 och TROBA-LEVEL-PLA 30. Med plattstödet TROBA-LEVEL-LV 3 kan man även utföra konstruktioner med lägre bygghöjd – finjusteringen görs med utjämningsbrickorna TROBA-LEVEL-AP 1. TROBA-LEVEL-LV 3 kan skäras av och har 3 mm tjocka stödpiggar som ser till att alla fogar blir lika breda.
17. Skydda tätskiktet: Om tätskiktet behöver skyddas ska bottenplattorna på TROBA-LEVEL-PLV 60 resp. TROBA-LEVEL-LV 3 fixeras under flikarna på skyddsunderläggen TROBA-LEVEL-PLS 6 (höjd = 6 mm). Vid tätskikt med PVC vänds underläggens avskiljande aluminiumskikt nedåt. Om plattstöden TROBA-LEVEL-PL 10 används placeras dessa mitt på underläggen.

Överslagsberäkning av antalet stödfötter

• 60 x 60 cm ~ 3,4 stödfötter/m²
• 75 x 75 cm ~ 4,0 stödfötter/m²
• 30 x 120 cm ~ 7,0 stödfötter/m²
• 40 x 120 cm ~ 5,4 stödfötter/m²

TROBA-LEVEL-systemprodukterna består av PE- eller PP-material.

Alla produkter är UV-beständiga, rötsäkra, återvinningsbara, ofarliga för hälsan och kompatibla med bitumen.

De är temperaturbeständiga från –40 °C till +100 °C.

Materialegenskaper och användningsområden

TROBA-LEVEL är till för att höja upp självbärande plattelement på balkonger, terrasser, takterrasser och andra ytor som kan beträdas.

TROBA-LEVEL kan användas på alla typer av tätskikt.
