Schlüter-DESIGNBASE-QD  Sockel- eller kantprofil

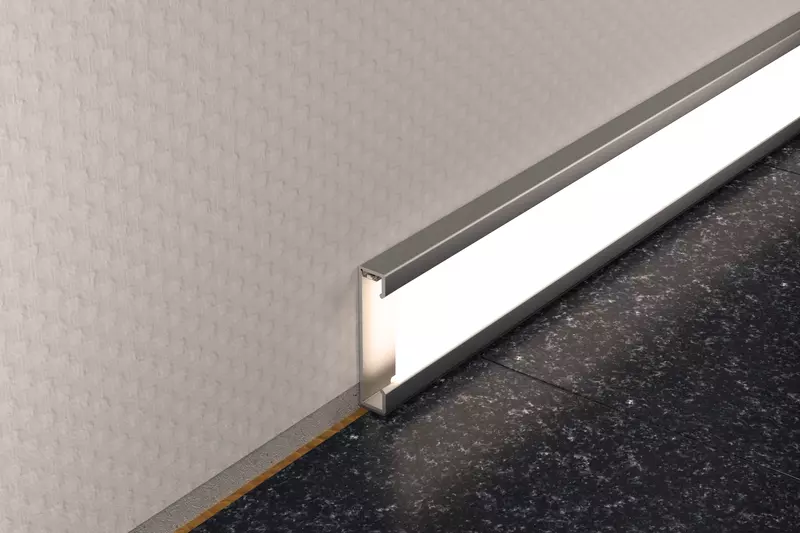

Schlüter-DESIGNBASE-QD är en sockelprofil av hög kvalitet för en mängd användningsområden.

Som sockel- eller kantprofil på väggar med ca 10 mm breda synliga ytor och ett 39 mm brett fritt utrymme finns det möjlighet att sätta upp olika LED-slingor Schlüter-LIPROTEC-ES för att åstadkomma en direkt belysning.

En homogen ljusfördelning uppnås med diffusorn som hakas i jäms med ytan i profilen.

På samma sätt kan andra inredningsmaterial som t.ex. kakel- eller trädekor fästas i det fria utrymmet.

För att den släta aluminiumytan ska kunna fästas i plattan appliceras den självhäftande fiberduken Schlüter-DESIGNBASE-HVL. Profilen gör att det finns plats för LED-slingans kabelmatning.

Dessutom kan DESIGNBASE-QD med den synliga ytan på 60 mm som sluten sockelprofil med möjlighet för kabelplacering eller avslutningsprofil för köksbänkar användas tillsammans med Schlüter-KERDI-BOARD 38 mm.

DESIGNBASE-QD harmonierar väl med profilerna i QUADEC-, RONDEC- samt DESIGNLINE-serierna.

En passande formdel finns för en enkel och snygg anslutning av DESIGNBASE-QD på inner- och ytterhörn samt som ändkåpa.

De isatta diffusorerna och lamporna kan bytas ut även i monterat tillstånd.

Observera: För monteringen av ljustekniken, samt planeringen och placeringen av kabeldragningen ska respektive monteringsanvisningar för Schlüter-LIPROTEC beaktas.

Som belyst sockelprofil, för placering av Schlüter-diffusorer eller placering av andra dekormaterial

A. Limning med KERDI-FIX

1. Vid den belysta varianten borras kabelgenomföringarna genom profilen och borrhålet avgradas.
2. Schlüter-DESIGNBASE-QD limmas fast med Schlüter-KERDI-FIX-lim eller motsvarande material. Applicera en limsträng på den profilyta som ska limmas, därefter ska den placeras. Innan monteringslimmet appliceras måste limytorna rengöras från alla ämnen som kan hämma vidhäftningen, fett etc.
3. Överskott av lim måste avlägsnas med ett lämpligt rengöringsmedel.

B. Limning med fästmassa

1. Vid den belysta varianten borras kabelgenomföringarna genom profilen och borrhålet avgradas.
2. Innan den självhäftande fiberduken Schlüter-DESIGNBASE-HVL sätts på plats ska limytorna rengöras från substanser, fett, m.m. som motverkar häftförmågan.
3. Där DESIGNBASE-QD ska placeras ska du applicera tillräckligt med kakellim och trycka in profilen på hela ytan.
4. Känsliga ytor ska bearbetas med material och verktyg som inte orsakar repor eller skador. Smuts som uppkommer av bruk eller fästmassa måste omedelbart avlägsnas.

Montering Schlüter-diffusorskydd

Skär skydden till rätt mått och haka i enligt bilden.

Montering av andra dekormaterial, t.ex. kakel- eller trädekor

1. För kakel ska limytorna rengöras från substanser, fetter, m.m. som motverkar häftförmågan innan den självhäftande fiberduken appliceras på insidan.
2. Applicera fästmassa och tryck in kaklet över hela ytan.

Som designprofil med 60 mm synlig yta

1. DESIGNBASE-QD limmas fast med Schlüter-KERDI-FIX-lim eller motsvarande material. Applicera en limsträng på de 10 mm breda ytorna som ska limmas, därefter ska profilen placeras. Innan monteringslimmet appliceras måste limytorna rengöras från alla ämnen som kan hämma vidhäftningen, fett etc.
2. Överskott av lim måste avlägsnas med ett lämpligt rengöringsmedel.

Som avslutningsprofil för Schlüter-KERDI-BOARD 38 mm

Schlüter-DESIGNBASE-QD limmas fast med Schlüter-KERDI-FIX-lim eller motsvarande material. Applicera en limsträng på profilinsidan som ska limmas, därefter ska den placeras. Innan monteringslimmet appliceras måste limytorna rengöras från alla ämnen som kan hämma vidhäftningen, fett etc.

Schlüter-DESIGNBASE-QD levereras i följande materialutföranden:

Profil:

• AE = anodiserat aluminium natur matt
• AEEB: anodiserat aluminium rostfritt stål borstat

Diffusor:

• PMMA = polymetylmetakrylat

Materialegenskaper och användningsområden

Profilens användbarhet under kemiska eller mekaniska belastningar måste klargöras för varje enskilt fall.

Nedan följer endast allmänna råd.

Schlüter-DESIGNBASE-QD-AE/-AEEB (eloxerat aluminium): Aluminiumet har en yta som förädlats av anodskiktet och som inte förändras vid normal användning.

Skador på anodskikt kan endast åtgärdas genom att måla över dem.

Synliga ytor ska skyddas mot smärgling och repor. Aluminium är känsligt mot alkaliska medier. Material som innehåller cement i kombination med fukt har en alkalisk verkan och kan, beroende på koncentrationen och exponeringstiden, ge upphov till korrosion (aluminiumhydroxidbildning). Av detta skäl måste bruk eller fogmaterial omedelbart tas bort på synliga ytor och nylagda beläggningar får inte täckas över med folie.

LIPROTEC-diffusorer består av en något strukturerad, genomskinlig termoplastisk PMMA-plast (polymetylmetakrylat).

Synliga ytor ska skyddas mot smärgling och repor. Avlägsna omedelbart bruk och fogmaterial.

Alkohol (t.ex. sprit) och rengöringsmedel med en tensidkoncentration > 5 % kan skada diffusorn.

Observera: placera profilerna med dekor- och diffusorskydden så att det inte kan ansamlas något vatten invändigt.

Pga. den svaga värmeutvecklingen i profilen med installerade LED-slingor kan expansionen variera mellan profilen och den installerade diffusorn.
