Schlüter-LIPROTEC-LLE  Bärprofil

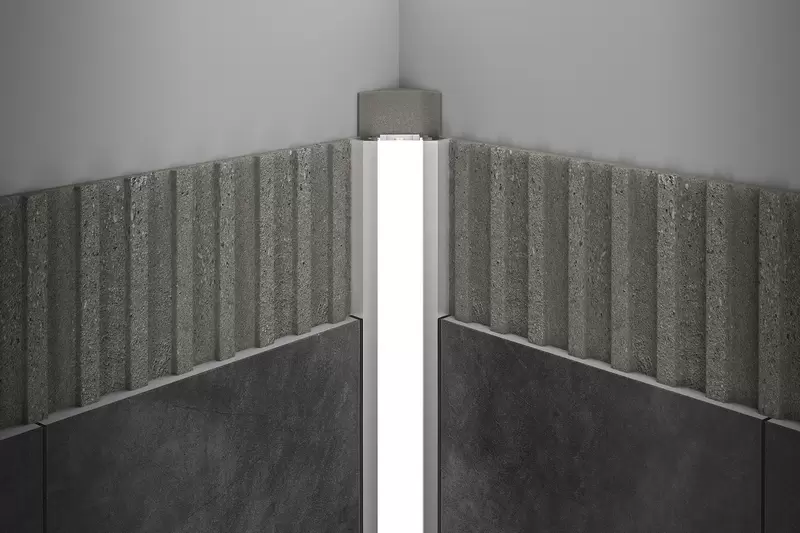

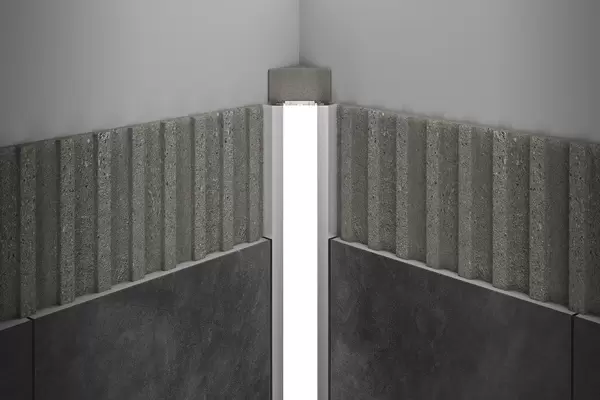

Schlüter-LIPROTEC-LLE är en högkvalitativ bärprofil av anodiserat eller pulverlackerat aluminium för att fästa olika LED-slingor Schlüter-LIPROTEC-ES. Med profilen kan du skapa en accentbelysning i takövergången samt i väggbeläggningar och rumshörn som linjär ljuslinje.

Passande ändkåpor finns som tillbehör och för en senare installation av inner- och ytterhörn i respektive ytor.

För belysningen klistras den valda LIPROTEC-ES LED-remsan in i profilen och förses med tillhörande diffusor. För alla profiler i serien LIPROTEC kan de isatta diffusorerna och lamporna bytas ut även i monterat tillstånd.

Observera: Schlüter-LIPROTEC-LLPE-belysningssatsen innehåller en förmonterad LED-modul bestående av ett flexibelt, heltäckande LED-rör med homogen ljusfördelning och LIPROTEC-LLPE som monteringsprofil (se produktdatablad 15.8 Schlüter-LIPROTEC-LLPM/-LLP/-LLPE)

Observera: För monteringen av ljustekniken, samt planeringen och placeringen av kabeldragningen ska du beakta respektive monteringsanvisningar för Schlüter-LIPROTEC.

Schlüter-LIPROTEC-LLE kan kaklas in direkt i rumshörn eller monteras i efterhand med monteringsklämmorna Schlüter-LIPROTEC-LLE-MK.

Direkt montering (kakla in profilen)

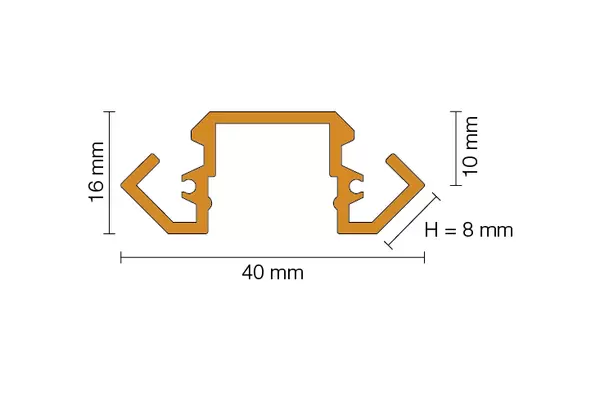

1. LIPROTEC-LLE är avsedd för plattjocklekar ≥ 8 mm.
2. Fästmassa ska appliceras med en tandslev där profilen ska läggas.
   Observera: Om profilen ska monteras som avslutning vid ett ytterhörn ska du fasa av vägghörnet med en motsvarande stor 45°-vinkel.
3. Fyll profilens baksida helt med fästmassa.
4. Nu ska du trycka in LIPROTEC-LLE i skiktet med fästmassa.
5. Ett mellanrum på cirka 1,5 mm mellan plattan och profilen måste lämnas fritt. Hela fogutrymmet måste fyllas med fogbruk.
6. Känsliga ytor ska bearbetas med material och verktyg som inte orsakar repor eller skador. Smuts som uppkommer av bruk eller fästmassa måste omedelbart avlägsnas.
7. Utför hörnen med geringssnitt.

Montering i efterhand (med monteringsklämmor LIPROTEC-LLE-MK)

1. De förstansade långa monteringshålen i monteringsklämman LIPROTEC-LLE-MK ska överföras på väggen. Borra 35 mm djupa hål med en borr (Ø 5 mm) för medföljande plugg.
   Observera: Vi rekommenderar ett fästavstånd mellan monteringsklämmorna på ≤ 50 cm. Vid kortare profilstycken ska du använda minst 2 monteringsklämmor.
2. Därefter ska du trycka in LIPROTEC-LLE jämnt i fästklämmorna.
   Observera: Du kan efterjustera monteringsklämmorna med en tång för ett hårdare profilgrepp.
3. Vid en hörnprofil ska du korta profilerna så att de inre profilytorna ligger an mot varann. Korta diffusorerna med ca 9 mm på båda sidorna med ett lämpligt verktyg, därefter kan hörnet sätts dit.
   Observera: I monterat tillstånd kan ett tunt ljussken komma ut vid hörnen. För att undvika det kan du täta det stället med ett lämpligt material.
4. Kabelmatningen sker via profilens framsidor på ställen där ett hörn ska formas.

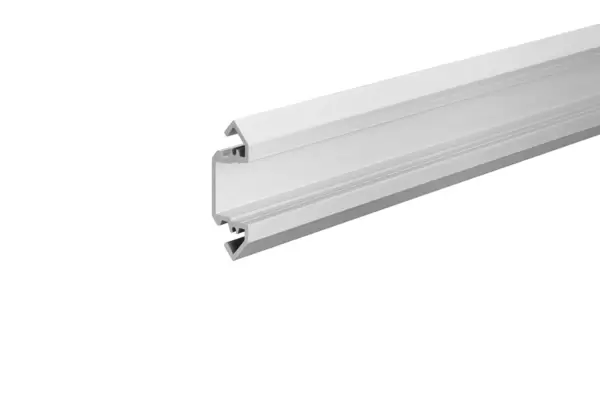

Schlüter-LIPROTEC-LLE levereras i följande materialutföranden:

Profil:

• AE = anodiserat aluminium natur matt
• AC = aluminium med färgad beläggning

Diffusor:

• PMMA = polymetylmetakrylat

Materialegenskaper och användningsområden

Profilens användbarhet under kemiska eller mekaniska belastningar måste klargöras för varje enskilt fall. Nedan följer endast allmänna råd.

LIPROTEC-LLE (anodiserat aluminium): Aluminiumet har en yta som förädlats av anodskiktet och som inte förändras vid normal användning.

Synliga ytor ska skyddas mot smärgling och repor. Aluminium är känsligt mot alkaliska medier.

Material som innehåller cement i kombination med fukt har en alkalisk verkan och kan, beroende på koncentrationen och exponeringstiden, ge upphov till korrosion (aluminiumhydroxidbildning).

Av detta skäl måste bruk eller fogmaterial omedelbart tas bort på synliga ytor och nylagda beläggningar får inte täckas över med folie. Profilen måste bäddas in komplett i kontaktlagret till plattan så att inget vatten kan samlas i hålrummen.

LIPROTEC-LLE (färgbelagt aluminium): Aluminiumet är förbehandlat och belagt med polyuretan-pulverlack. Beläggningen behåller färgen och är UV- och väderbeständig. Synliga ytor ska skyddas mot smärgling och repning.
