Schlüter-LIPROTEC-LLPM  LED-modul

Enkelt utförd accentuering av dinainner- och ytterväggar med ljuslinjer: LIPROTEC-EASY är enkel att installera tack vare Plug & Play-anslutningar.

Schlüter-LIPROTEC-LLPM är en LED-modul som består av en helmantlad LED-ljusslang med homogen ljusspridning och en monteringsprofil med en fästskänkel med trapetsformade hål. Den är antingen tillverkad av aluminium eller rostfritt stål. LED-modulen finns i utföranden med antingen fasta färgtemperaturer på 3000 K eller 4900 K för vitt ljus eller RGB+V för färgat ljus. Det sistnämnda gör det möjligt att ställa in mer än 16 miljoner olika färgtoner och färgtemperaturer från 2500 K till 6500 K. Den vita LED-modulen finns tillgänglig med den låga monteringshöjden på 11 mm och möjliggör på så sätt en montering jäms med kaklet.

LIPROTEC-LLPM kan även enkelt kortas på de markerade snittpunkterna och förslutas IP-konformt med det bifogade satsen med ändkåpor (LIPROTEC-PES). Vi rekommenderar LIPROTEC-LLPM/EK som ändkåpor för profilen.


  • Tak
  • Väggar inomhus
  • Väggar utomhus
  • Golv i privat miljö
  • Duschväggar
  • Pooler (över vatten)
  • Låg bygghöjd
  • Plug & Play
  • LED-lister som kan kortas av
  • IPX7

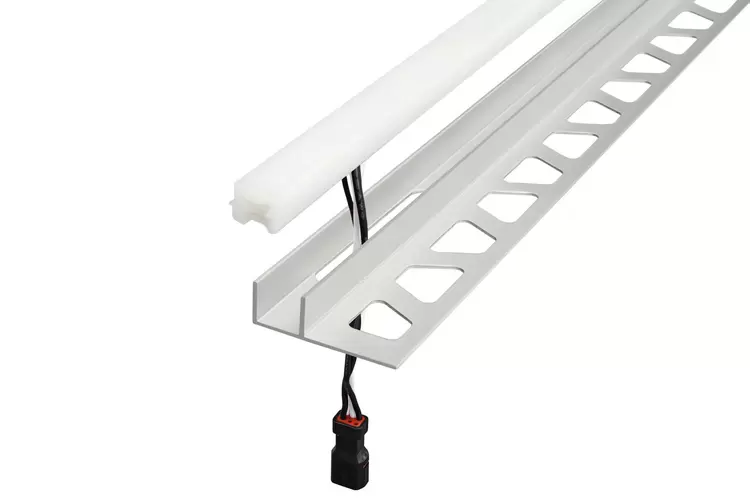

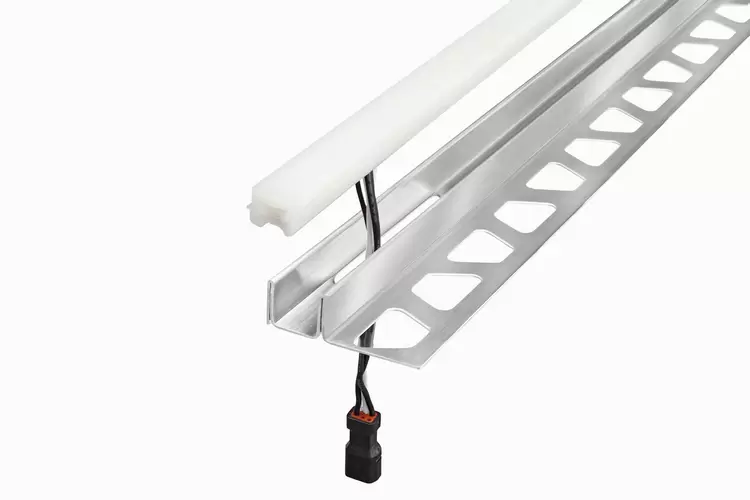

Produktfoto LIPROTEC-LLPM 1©Schlüter-Systems KG
Produktfoto LIPROTEC-LLPM 2©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 1©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 2©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 3©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 4©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 5©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 6©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 7©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 8©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 9©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 10©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 11©Schlüter-Systems KG
Genomskärningsritning LIPROTEC-LLPM 12©Schlüter-Systems KG
zoom_out_map search
Produktfoto LIPROTEC-LLPM 1
Produktfoto LIPROTEC-LLPM 2
Genomskärningsritning LIPROTEC-LLPM 1
Genomskärningsritning LIPROTEC-LLPM 2
Genomskärningsritning LIPROTEC-LLPM 3
Genomskärningsritning LIPROTEC-LLPM 4
Genomskärningsritning LIPROTEC-LLPM 5
Genomskärningsritning LIPROTEC-LLPM 6
Genomskärningsritning LIPROTEC-LLPM 7
Genomskärningsritning LIPROTEC-LLPM 8
Genomskärningsritning LIPROTEC-LLPM 9
Genomskärningsritning LIPROTEC-LLPM 10
Genomskärningsritning LIPROTEC-LLPM 11
Genomskärningsritning LIPROTEC-LLPM 12










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Allmän produktinformation

Schlüter-LIPROTEC-LLPM/-LLP/-LLPE är LED-moduler av en flexibel helmantlad LED-ljusslang med homogen ljusspridning och en monteringsprofil av aluminium eller borstat rostfritt stål. LED-modulerna finns i utföranden med antingen fasta färgtemperaturer på 3000 K eller 4900 K för vitt ljus eller RGB+V för färgat ljus. Det sistnämnda gör det möjligt att ställa in mer än 16 miljoner olika färgtoner och färgtemperaturer från 2500 K till 6500 K.

Bärprofilerna möjliggör användning i utrymmen med ökad omgivningspåverkan fr.o.m. en monteringshöjd på 11 mm. Installationer kan utföras i väggar, tak och duschutrymmen. Inomhus i utrymmen med mindre omgivningspåverkan kan LED-modulerna Schlüter-LIPROTEC-LLPM även installeras ihop med vita LED-ljusslangar i eller vid golvet. I poollandskap eller för väggar utomhus ska du använda LED-modulen Schlüter-LIPROTEC-LLPM i monteringsprofiler av rostfritt stål V4A.

LED-modulerna är utformade i olika längder som pluggbara Plug & Play-versioner.

LED-ljusslangarna kan kortas på de markerade snittpunkterna (VV/NV i avstånd på 25 mm, RGB+V i avstånd på 62,5 mm) och förslutas IP-konformt med de medföljande ändkåporna. Beroende på ljusets egenskaper kan LED-modulerna anslutas i ett system via kabelanslutningar och Y-omkopplare. Nätdelar och Bluetooth-styrningen som behövs för RGB+V-systemet är även de utformade som pluggbara Plug & Play-versioner och underlättar på så sätt monteringen. Systemkompatibla tillbehör finns som t.ex. profiländkåpor, kabelanslutningar, fördelare och hålväggsdosor med tätningsfunktion.

Schlüter-LIPROTEC-LLPM

LIPROTEC-modulen med monteringsprofilen Schlüter-DECO-SG av anodiserat aluminium eller rostfritt stål (V4A) med fästskänkel med trapetsformade hål möjliggör en accentbelysning som linjär ljuslinje i det färgade ljusomfånget RGB+V. För användning i poollandskap och för väggar utomhus finns LED-moduler LIPROTEC-LLPM med monteringsprofiler av rostfritt stål V4A.

Den vitlysande LED-modulen finns i ett monteringsdjup på 11 mm, vilket möjliggör en montering jäms med golvet. Vid RGB+V-varianten för väggar och tak sticker LED-ljusslangen ut ca 3 mm ur profilen.

(Se även produktdatabladet 2.16 Schlüter-DECO-SG).

Beställ produktdatabladet enligt förordning (EU) 2019/2015 här: certification-eu@schlueter.de

  1. I installationsanvisningen finns installationsinstruktionerna för matningsledningen, nätdelen och styrningen.
  2. Innan du installerar modulerna ska du kontrollera att de fungerar.
  3. Först ska du placera matningsledningen så att den passar monteringsprofilens kabelöppning.
  4. Innan du installerar profilen ska du ta ut LED-ljusslangen ur profilen. Hanteringen av respektive profiler framgår av respektive datablad. Vid profilinstallationen ska du föra anslutningskabelns jack bakifrån genom monteringsprofilens kabelöppning.
  5. Vid användning direkt i våtutrymmen ska du korta den IP-skyddade LED-ljusslangen på de markerade ställena i en vinkel på 45°. Specialsaxen Schlüter-PROCUT passar för det ändamålet. Vid bearbetningen ska du säkerställa att LED-ljusslangen är bortkopplad från nätdelen.

    Försegla LED-slingans snittyta vattenfast med de medföljande silikon-tätningskåporna och speciallimmet. Först ska du applicera tillräckligt med lim på silikon-tätningskåpans limyta. Därefter sätter du silikon-tätningskåpan i LED-ljusslangen och trycker till i ca 30 sekunder. Kontrollera att ändkåpan är ordentligt ansluten till LED-slingan. Ta bort överskottslim med en trasa. Silikon-tätningskåpan är fastlimmad efter ca 30 minuters torktid. LED-ljusslangen är tätad och kan användas.

  6. Efter att du har installerat profilerna ansluter du LED-ljusslangen till kabelmatningen med Plug & Play-anslutningen och trycker försiktigt in den i monteringsprofilen.
Installation i våtutrymmen

Om moduler installeras i fuktexponerade utrymmen (t.ex. duschar) kan du välja Schlüter-LIPROTEC-PZH som är en hålväggsdosa med fastsatt Schlüter-KERDI-tätningsmanschett. Den bildar ett hålrum för stickanslutningar, för att göra Plug & Play-LED-modulen reversibel. För att kunna använda hålväggsdosan ska du göra en väggutskärning på 50 x 120 mm samt ett djup på minst 21 mm. För anslutningskabeln genom kabelgenomföringen, här ska du säkerställa att krympslangen på anslutningskabeln ligger vid tätningsmanschetten. Kabelgenomföringen fixeras med två medföljande buntband i kors som därmed tätar den. Därefter kortas buntbanden. Hålväggsdosan sätts in i utskärningen som har gjorts och tätningsmanschetten tätas med Schlüter-KERDI-COLL-L på anslutningstätningen. Sätt på den självhäftande KERDI-manschetten så att hålväggsdosan är stängd mot alla sidor. Gör endast en öppning där monteringsprofilens kabelöppning senare ska ligga.

Observera: I utrymmen som exponeras för fukt ska du placera hålväggdosan så att det inte kan samlas vatten i den permanent.

Monteringar i väggar utomhus

Om du installerar Schlüter-LIPROTEC-LLPM som accentbelysning i väggar utomhus får du bara använda LED-moduler i leveranslängden (ej kortade) och i monteringsprofilen Schlüter-DECO-SG i rostfritt stål V4A. Väggens tillåtna yttemperatur är på -20 till +65 °C. Vid planeringen ska du beakta materialtekniska längdändringar pga. temperaturpåverkan. Den maximala monteringshöjden beror på gällande föreskrifter och förordningar.

Systemkomponenter för styrning och nätdelar får endast placeras skyddat inomhus. Planera kabelmatningen till accentbelysningen LIPROTEC-LLPM så att, med hänsyn till underlagskonstruktionen, brandskyddskraven uppfylls och funktionsdugligheten garanteras. Eventuellt kan tätningsåtgärder behövas. Här ska du säkerställa det reversibla bytet av LED-modulerna.

Placera Schlüter-LIPROTEC-LLPM så att en varaktig kontakt med vatten eller snö kan uteslutas.

LED-modulernas förväntade livslängd (L70F10) utomhus är på 20 000 timmar (med hänsyn till miljöpåverkan och omgivningsförhållanden).

Schlüter-LIPROTEC-moduler levereras i följande materialutföranden:

Profiler:

  • AE = anodiserat aluminium natur matt
  • EB = borstat rostfritt stål V4A materialnr 1.4404 = AISI 316L

LED-ljusslang:

  • Fluorerat, platinahärdat silikon, Shore-hårdhet 60, kapslingsklass IP67

Materialegenskaper och användningsområden

Om LIPROTEC-modulerna kan användas vid kemiska eller mekaniska påfrestningar behöver undersökas i varje enskilt fall. Nedan följer endast allmänna råd.

Anodiserat aluminium: Aluminiumet har en yta som förädlats av anodskiktet och som inte förändras vid normal användning.

Aluminium är känsligt mot alkaliska medier.

Material som innehåller cement i kombination med fukt har en alkalisk verkan och kan, beroende på koncentrationen och exponeringstiden, ge upphov till korrosion (aluminiumhydroxidbildning).

Av detta skäl måste bruk eller fogmaterial omedelbart tas bort på synliga ytor och nylagda beläggningar får inte täckas över med folie. Profilen måste bäddas in helt i fästmassan så att inget vatten kan samlas i hålrummen.

Rostfritt stål: Rostfritt stål är mycket mekaniskt motståndskraftigt och har hög kemisk resistens. Rostfritt stål med kvaliteten 1.4404 är inte motståndskraftigt mot alla kemiska belastningar. Ämnen som saltsyra eller fluorvätesyra eller vissa koncentrationer av klor och saltlösning kan orsaka skador. Särskilda förväntade belastningar måste därför alltid klargöras i förväg.

Ej kortade LED-moduler motsvarar kapslingsklass IP67. Då du använder de medföljande ändkåporna kan du försluta kortade LED-moduler konformt med kapslingsklass IP67.

De fluorerade LED-ljusslangarna av platinahärdat silikon är smutsavvisande och har en Shore-hårdhet på 60.

Schlüter-LIPROTEC-modulerna kräver inget särskilt underhåll eller skötsel. Använd inte rengöringsmedel med smärglingseffekt på känsliga ytor. Skador på anodskikt kan endast åtgärdas genom att måla över dem. Alla rengöringsmedel som används måste vara fria från saltsyra, fluorvätesyra och nafta (en komponent i silikonborttagare).
