Schlüter-TROBA

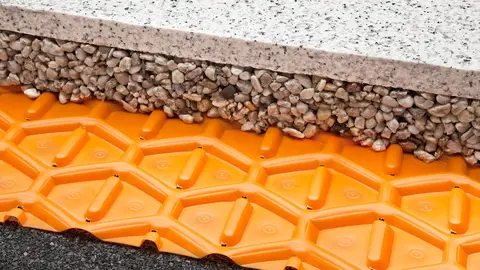

Den hållbara ytdräneringsfolien läggs mellan tätskikt och krossgrusbädd och skapar där dräneringskanaler med välvning som tillförlitligt kan leda bort vattnet som sipprar in.
Lägga terrassplattor flytande
Lösläggning utan fix: Systemlösningarna Schlüter-TROBA ger säkert fäste för dina utomhusplattor och garanterar tillförlitlig dränering.

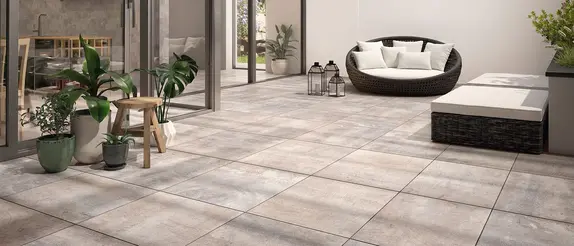

Attraktiva terrassytor med öppna fogar
Inget bruk, inget fix, ingen fogmassa: När man lägger terrassplattor löst eller flytande vilar de på en krossgrusbädd eller något annat underlag som terrassfötter eller fixeringsringar. Konstruktionsmässigt har den här typen av läggning många fördelar – och den utförs enkelt med våra Schlüter-TROBA-systemlösningar.
Systemlösningarna i serien Schlüter-TROBA har innovativa produkter för alla som vill göra professionella beläggningar inom trädgårds- och landskapsarkitektur.
Komponenterna i serien TROBA-LEVEL kan kombineras på olika sätt och nivellerar fallsituationer upp till 10 % millimeterexakt.
Få optimal kantlösning med system: Vid den här rabattkanten har löst lagda plattor kombinerats med grusstoppvinkel TROBA-LINE-TLK-E.
Vad är lösläggning?
Lösläggning eller flytande läggning behöver ingen fast fixering mellan beläggning och underlag – istället ligger terrassplattorna lösa och beroende på konstruktion ligger plattorna emot underlaget antingen med hörnen eller med plattornas hela yta. Den här typen av läggning passar utmärkt när man vill ha utomhuskeramik eller natursten på terrasser, takterrasser eller balkonger. Resultatet är en beläggning med öppna fogar och man kan alltid ta bort den igen. Ytvattnet rinner genom fogarna till ett tätskikt och leds bort därifrån via en ytdränering utförd med fall. En fackmässig förberedelse av underlaget är då avgörande avseende tätskikt och dränering.
För att lägga en beläggning flytande finns beroende på underlagssituation tre olika konstruktionsstrukturer:

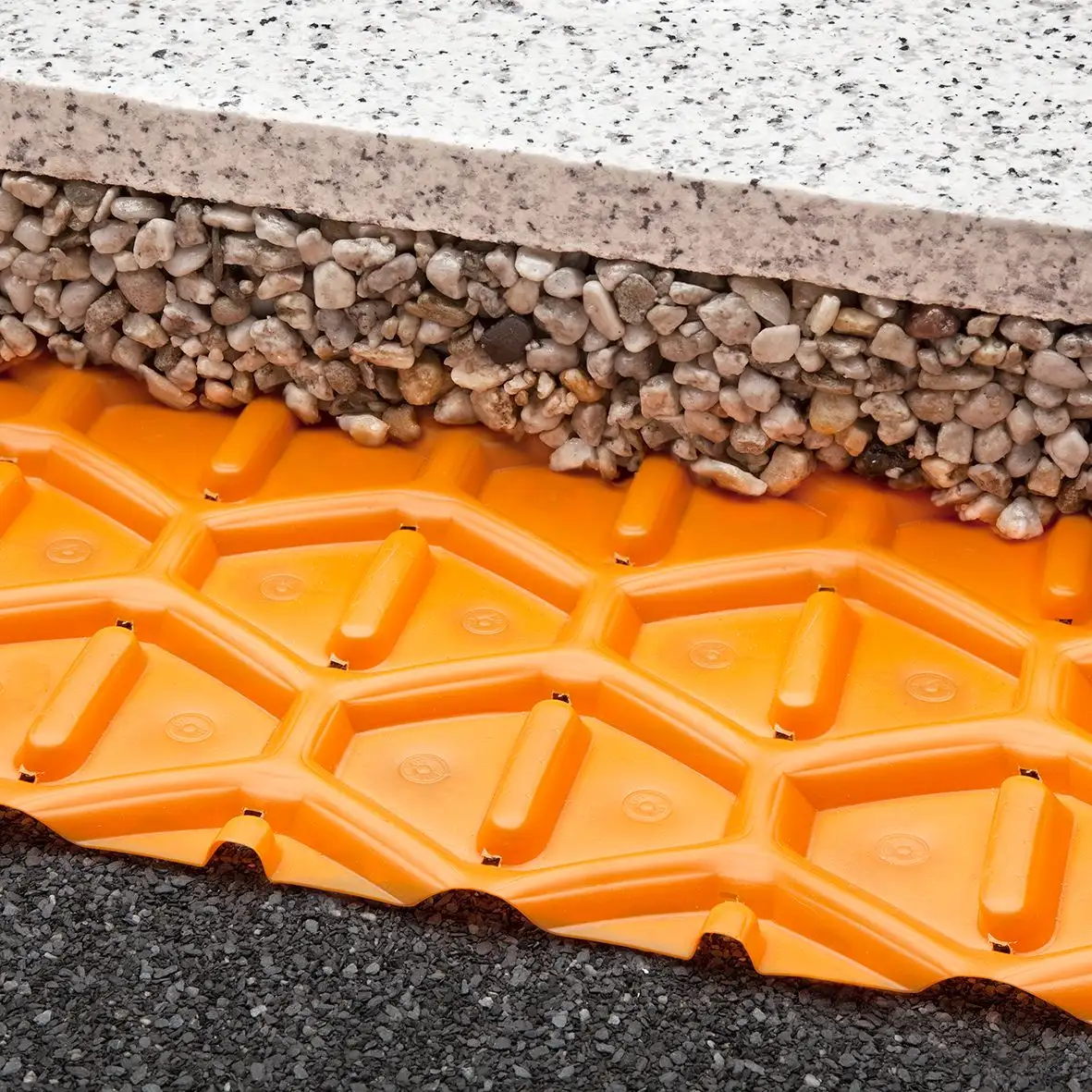

Läggning i krossgrusbädd
Vid den här konstruktionen ligger plattorna direkt i ett skikt av packat fyllningsmaterial med en lutning på 2 %.
Läggning på fixeringsringar
Vid den här konstruktionen fungerar fixerings- eller formringar på plattfogarnas krysspunkter och ev. plattmitten som läggningshjälp.

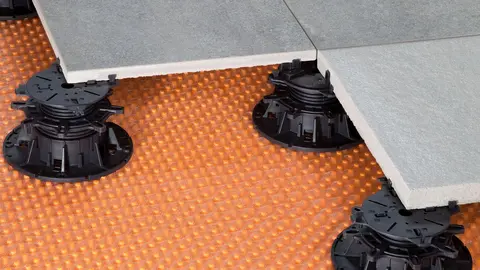

Läggning på terrassfötter
Vid den här varianten vilar terrassplattorna på höjdjusterbara terrassfötter av hållbar specialplast.
Fördelar med lösläggning
Enkelt att lägga
Korta till inga torktider
Beläggningen kan när som helst tas bort
Utmärkt vattengenomsläpplighet
Permanent underventilering
Hög frostsäkerhet
Läggning i krossgrusbädd
Vid lösläggning i krossgrusbädd läggs terrassplattorna direkt i en bädd av finkrossat grus. Underlaget består som regel av ett bärande skikt som har utförts och packats med tillräckligt fall. Bärlagret måste kunna leda bort vatten och vara tillräckligt djupt för att skydda beläggningen mot frostskador.

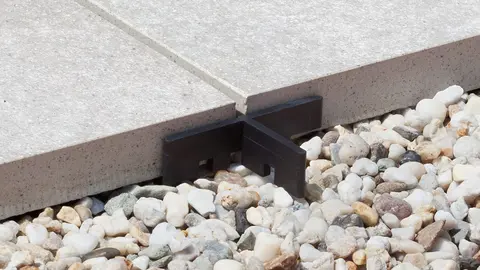

Den här typen av läggning är förhållandevis enkel och prisvärd att utföra och används ofta när man bygger terrasser och gångar privat. Eftersom plattorna vilar utan fast fixering mot underlaget i krossgrusbädden passar den framför allt för tunga beläggningar som natursten. Denna garanterar den nödvändiga stabiliteten genom den höga egenvikten. För att säkra beläggningen tillförlitligt mot horisontell förskjutning rekommenderas dessutom användning av kakelkryss som Schlüter-TROBA-ZFK.
Vid en sådan här beläggning på en balkong eller takterrass måste den bärande konstruktionen skyddas mot inträngande vatten genom en byggnadstätning enligt DIN 18531. Som skydds- och avgränsningslager installeras sedan Schlüter-TROBA mellan tätskikt och bädd: Den skyddar tätskiktet mot mekaniska skador och garanterar samtidigt att sipprande vatten leds bort snabbt och säkert så att ingen ”isbetong” kan bildas.

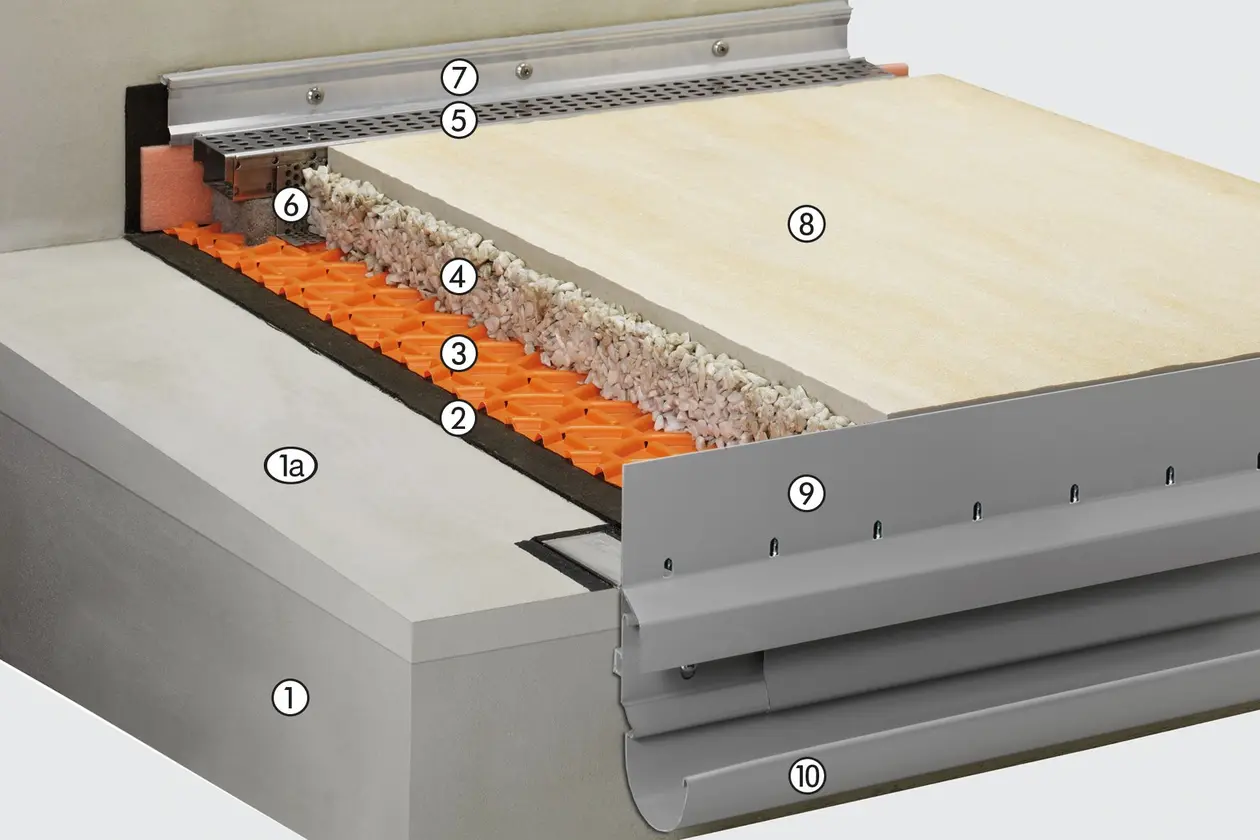

Konstruktionsexempel: lösläggning på Schlüter-TROBA
1.
På den utkragande betongplattan (1) appliceras fallbyggnadsbruk (1a) med ett fall på 1,5–2 % mot dräneringen.
2.
Över fallbyggnadsbruket görs en byggnadstätning enligt DIN 18531.
3.
Som skydd av tätskiktet och för effektiv bortledning av sipprande vatten läggs dräneringsmattan Schlüter-TROBA mellan tätskikt och bädd.
4.
På ytdräneringen läggs bädden av krossgrus – för detta bör kantområdena vara fixerade.
5.

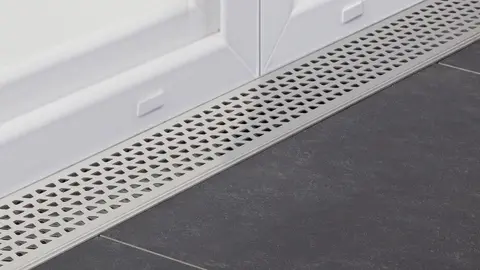

För dränering vid låga anslutningshöjder till dörrelement används dräneringsrännan Schlüter-TROBA-LINE.
6.
Installationen av dräneringsrännan görs i kombination med grusstoppvinkeln Schlüter-TROBA-LINE-TLK-E samt på baksidan med kantisoleringsremsor.
7.
Väggavslutet på tätskiktet görs med en täcklist.
8.
De självbärande terrassplattorna läggs på bädden och knackas ned. För att säkra konstant fogbredd och säkra mot horisontell förskjutning rekommenderar vi att kakelkryssen Schlüter-TROBA-ZFK används.
9.
Som avslutningsprofil för löst lagda plattbeläggningar passar Schlüter-BARA-RKLT: Den vinkelformiga kantprofilen är tillverkad av färgat belagt aluminium och har dräneringsöppningar.
10.
På den T-formade profilkammaren på Schlüter-BARA-RKLT fästs rännan Schlüter-BARIN som tillsammans med dräneringshålen gör att sipprande vatten leds bort tillförlitligt.
Våra produkter för läggning i krossgrusbädd
Läggning på fixeringsringar
Vid den här typen av läggning görs fixering med bruk av stora, självbärande plattor punktvis på plattfogarnas krysspunkter – och beroende på belastning också i plattmitten.

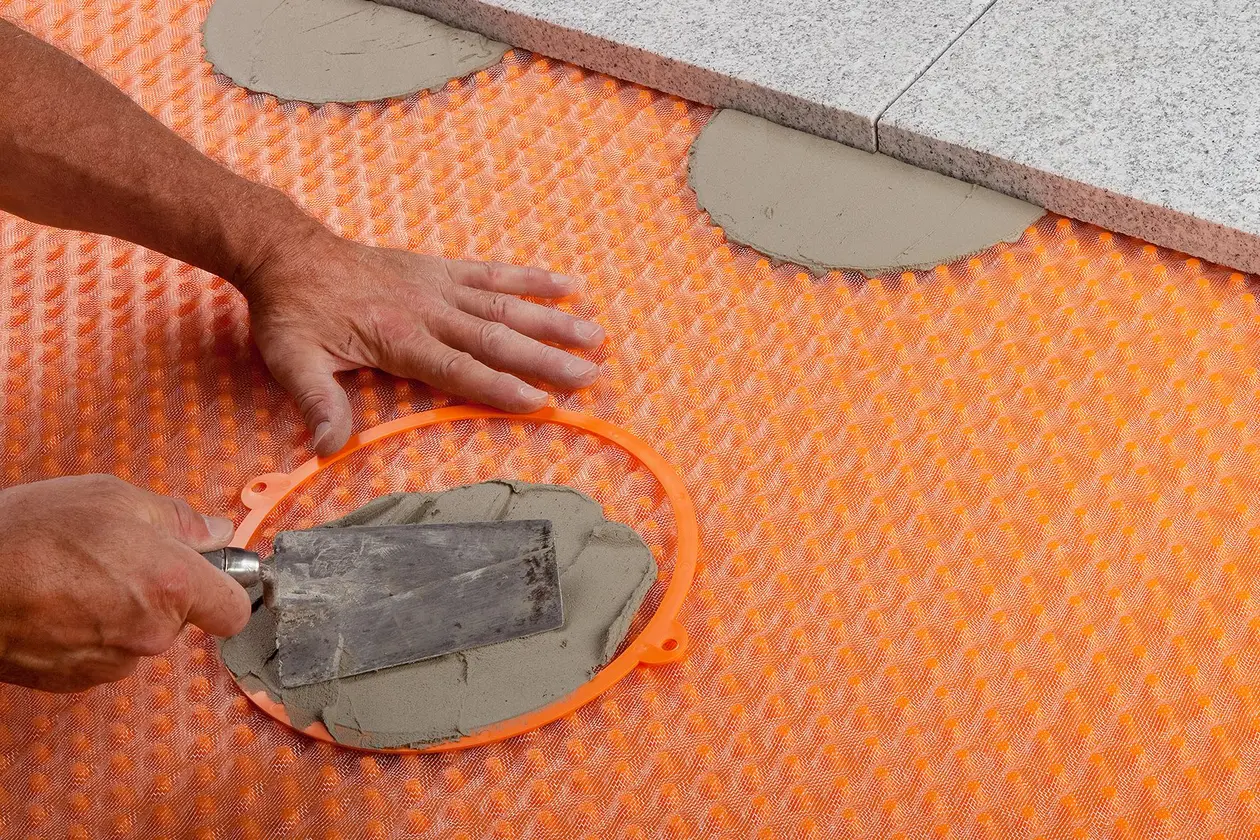

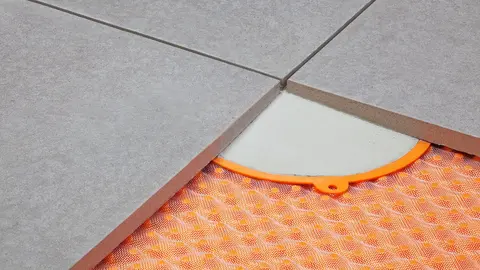

Vid låga konstruktioner fungerar formringar som Schlüter-TROBA-STELZ-DR som läggningshjälp: De placeras på plattfogarnas krysspunkter och fylls med tunnbäddsbruk. Bruket ska läggas så att det går lite ovanför kanten så att plattorna kan knackas ned till önskad höjd. Som alternativ kan formringarna endast användas som fixeringsmall för tunnbäddsbruket och därefter återanvändas.

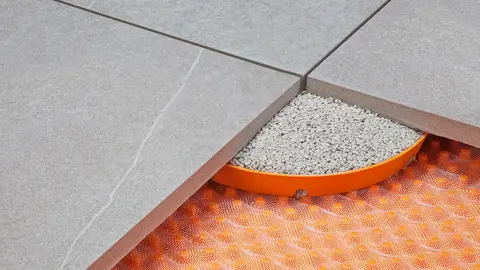

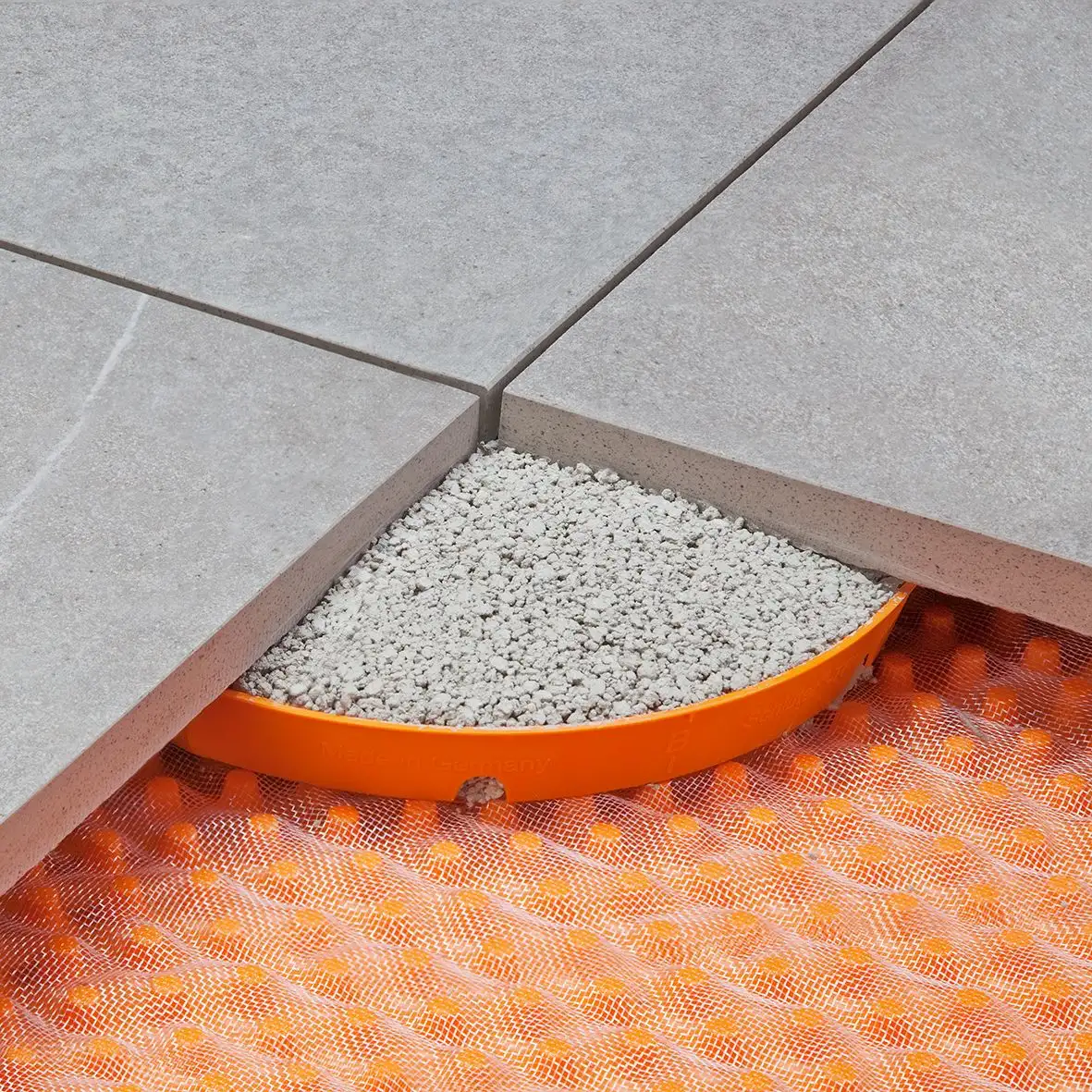

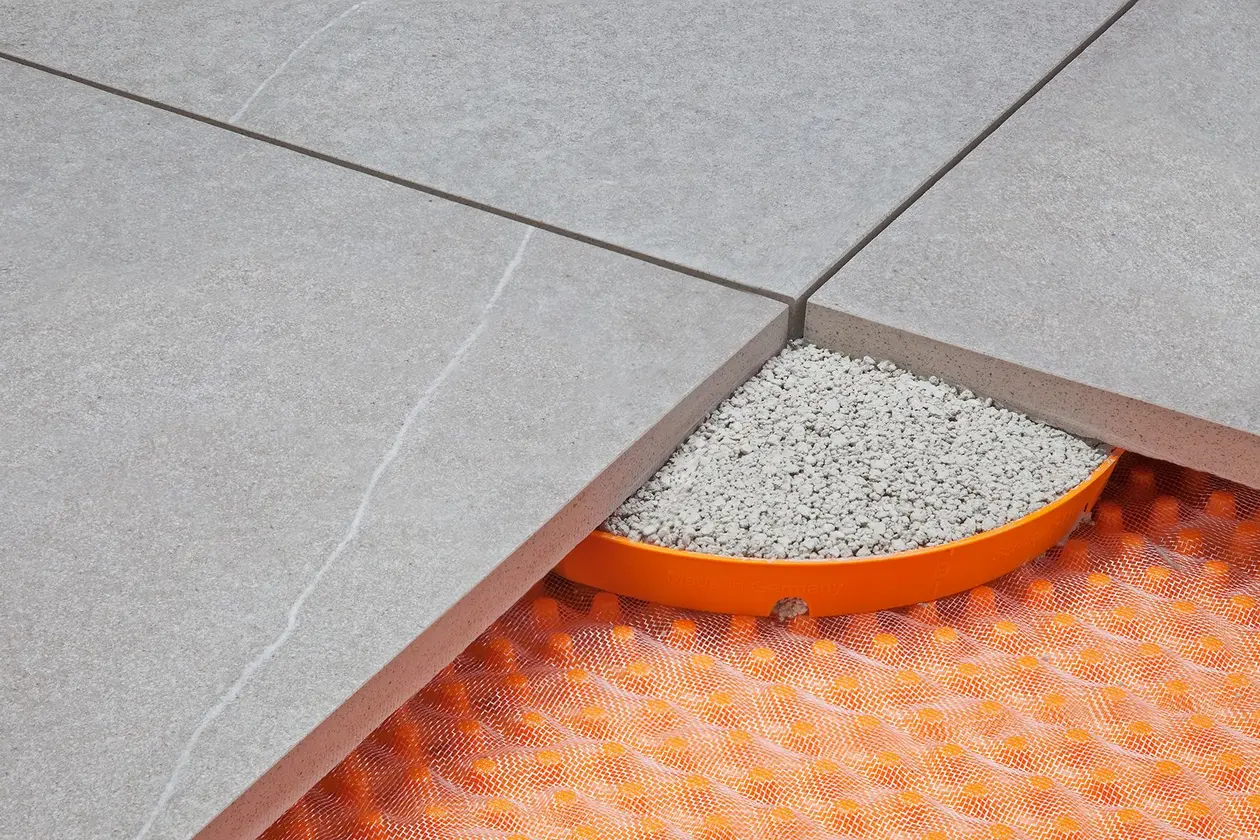

För större konstruktionshöjder går det att fylla fixeringsringar som Schlüter-TROBA-STELZ-MR med färskt bruk för att lyfta upp beläggningen. Här passar enkornigt bruk bäst och bör fyllas ca 5 mm över kanten så att plattorna kan knackas ned till rätt höjd. De 25 mm höga plastringarna kan sättas ihop som ett teleskop och gör det enkelt att justera beläggningens höjd, oavsett om underkonstruktionen på platsen har inbyggt fall.
Den färdiga beläggningen dräneras genom att vattnet rinner ner genom de öppna fogarna till dräneringslagret under. Regnvattnet rinner ner trycklöst och leds bort mot avrinningen tack vare det inbyggda fallet. Ytdräneringar som Schlüter-TROBA-PLUS och TROBA-PLUS-G leder det sipprande vattnet och ger samtidigt en värme- och stegljudsisolerande luftdämpning som skyddar tätskiktet undertill.
Våra produkter för läggning med fixeringsringar
Mer information om lösläggning
| Nedladdning | Urval |
|---|---|

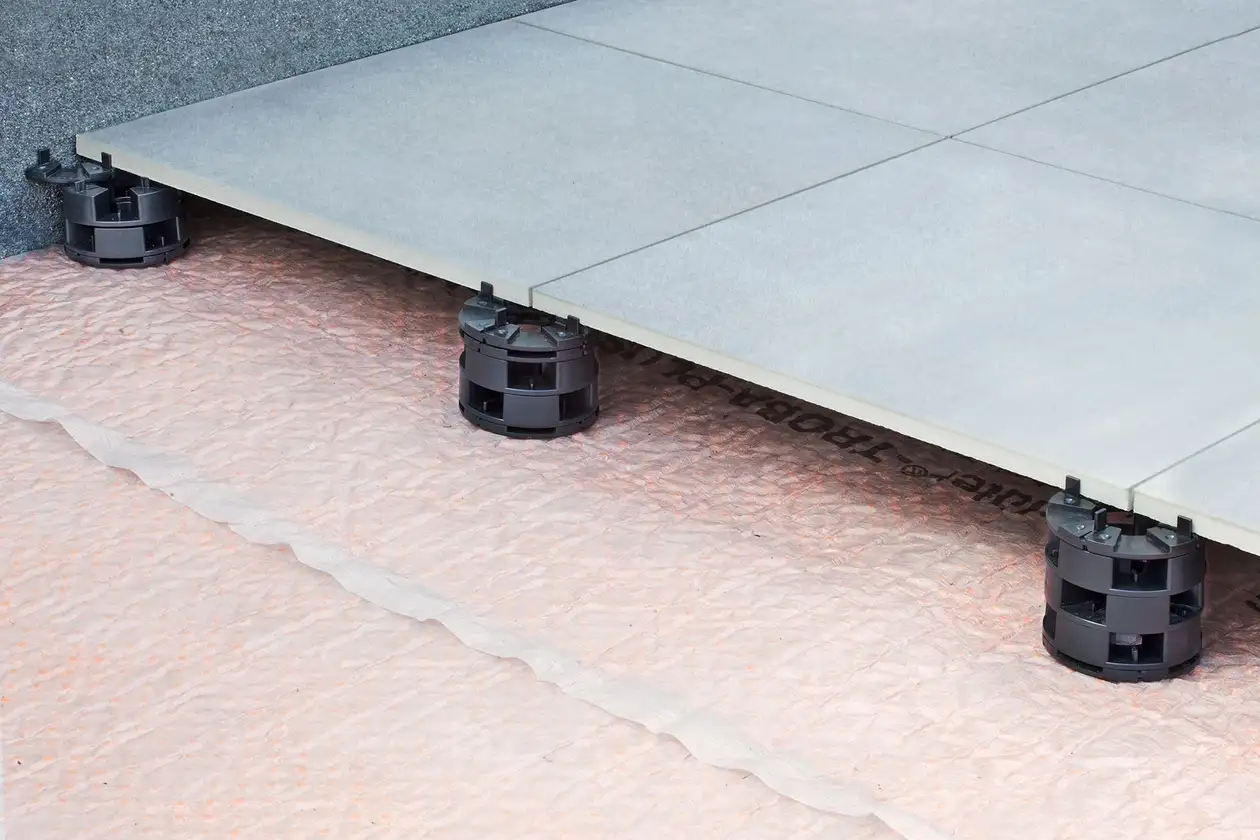

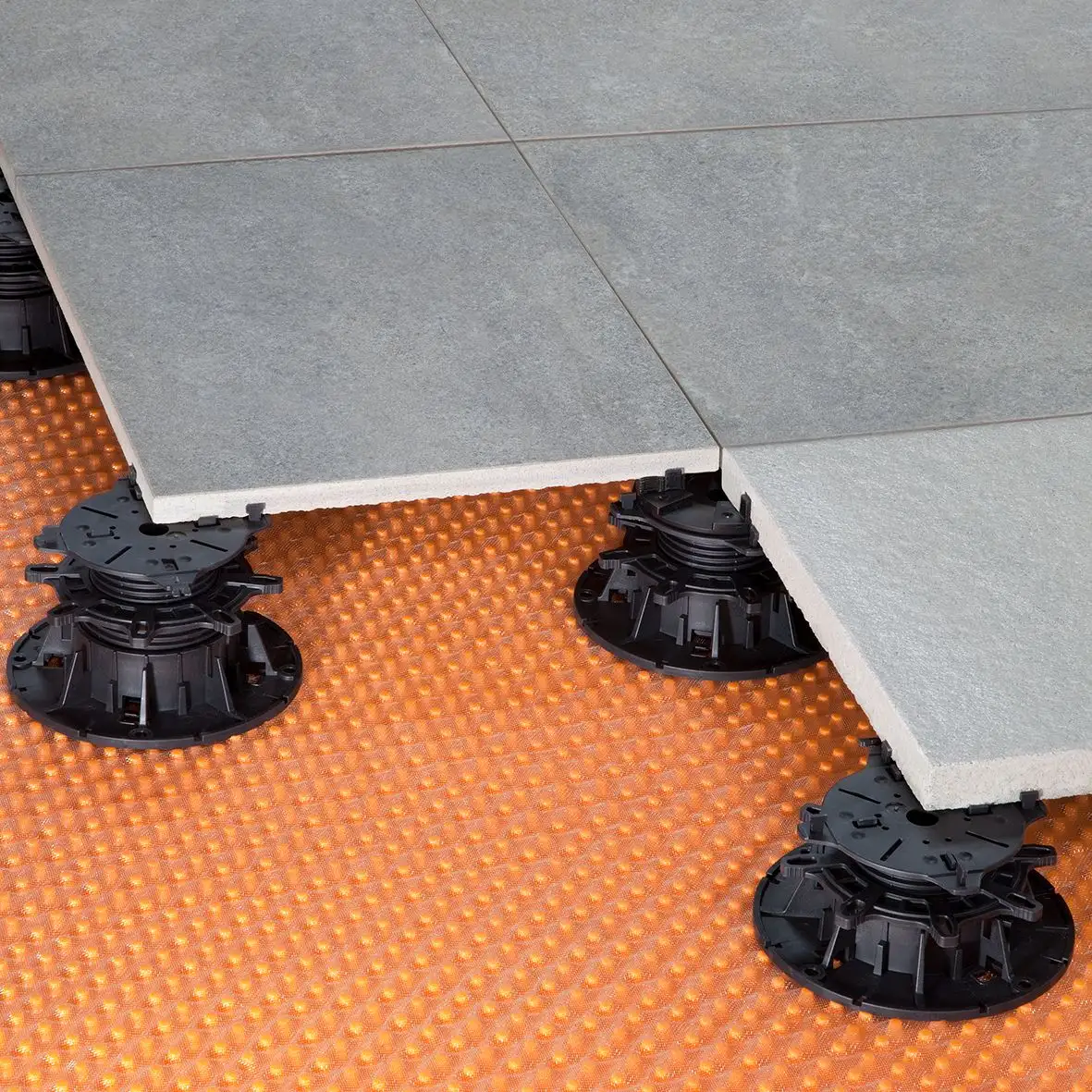

Läggning på terrassfötter

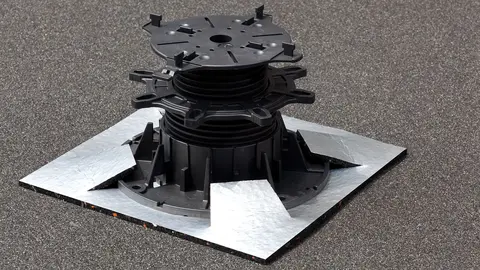

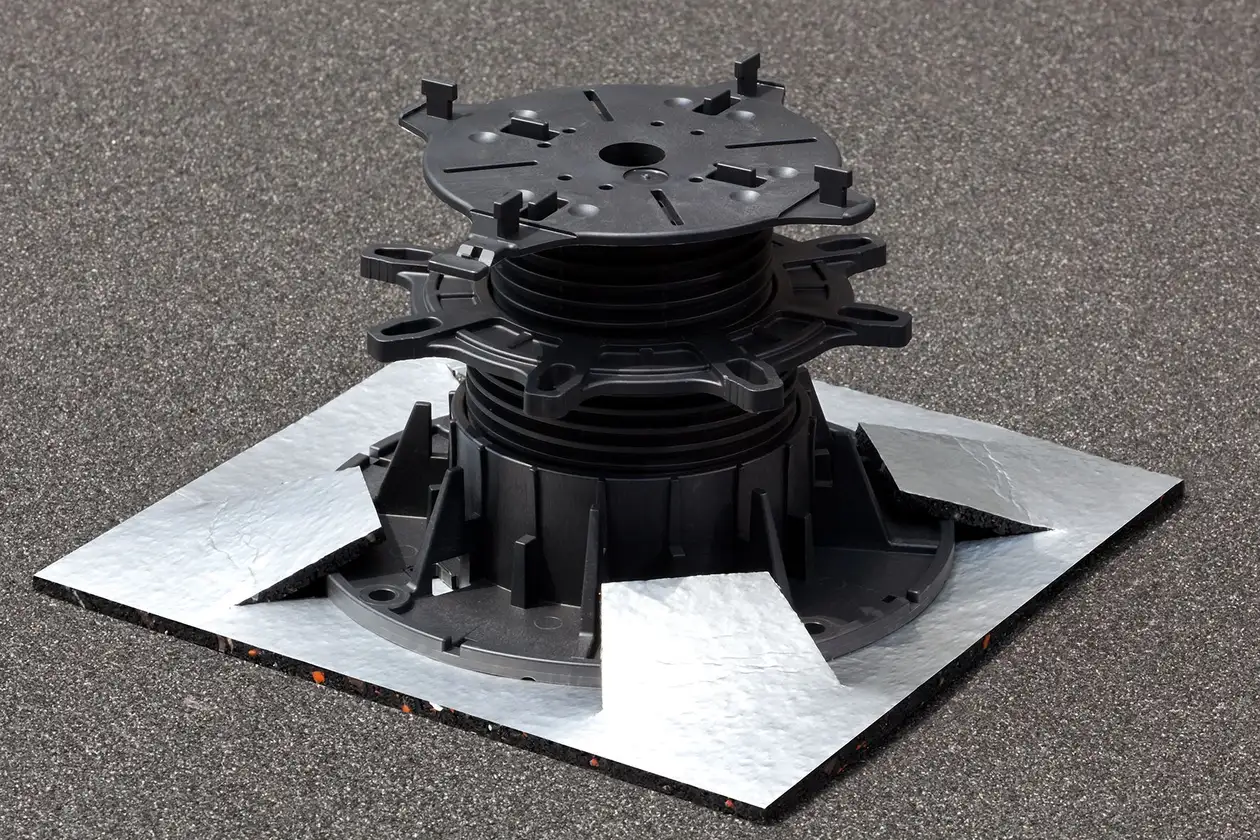

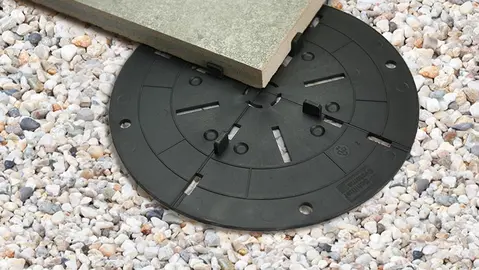

Vid den här typen av läggning vilar plattorna på höjdjusterbara och staplingsbara terrassfötter och konstruktionssystemen omfattar som regel olika kombinerbara element. Också de förmonterade komponenterna i Schlüter-TROBA-LEVEL kan kombineras på olika sätt och möjliggör konstruktionshöjder från 3 mm till över 1 m. Då går det att utjämna nästan alla fallsituationer från 0 % till 10 % tillförlitligt – en oslagbar fördel om underlaget inte är optimerat som med vattenpass. Alla element sätts på eller vrids till höjden som behövs utan specialverktyg.
Avrinningen på den färdiga beläggningen görs genom de öppna fogarna på terrassens tätskikt med inbyggt fall. Den här läggningen ger genom konstruktionen ständig underventilation av beläggningen. Detta förhindrar bland annat frostskador. Extra hållbart: Vid en reparation eller ombyggnad kan man alltid ta upp terrassplattorna utan problem och återanvända systemkomponenterna.
Åtta övertygande skäl för Schlüter-TROBA-LEVEL
Översiktligt produktsortiment

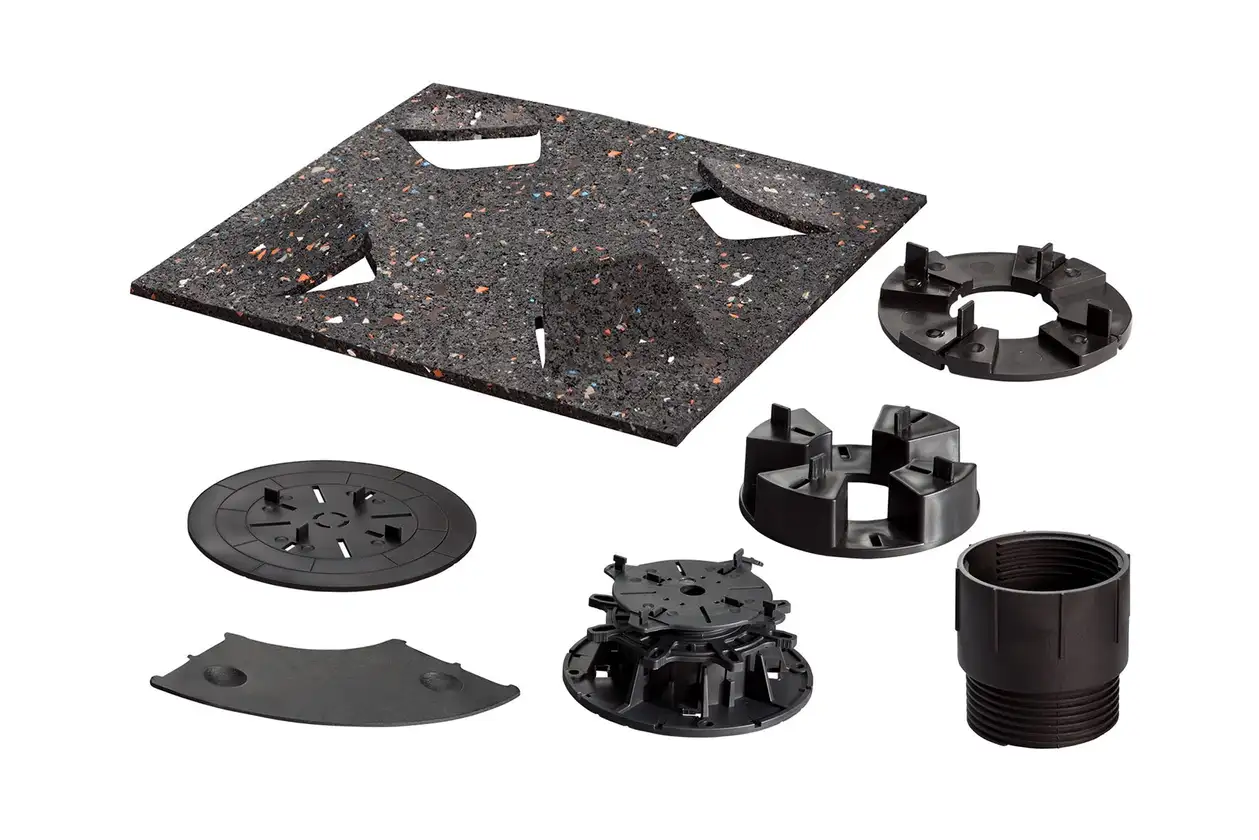

Med de sju kombinerbara, höjdjusterbara eller staplingsbara komponenterna i Schlüter-TROBA-LEVEL går det att täcka nästan alla fall- och byggplatssituationer tillförlitligt. Detta underlättar inte bara hantering och planering – utan sparar förutom värdefull tid också lagerplats.
Optimal dränering, konstant underventilation
Lösläggningen med öppna fogar på 3 mm garanterar snabb avrinning av ytvattnet till fortsatt dränering via bädden undertill. Genom den ständiga underventilationen undviks frostskador och vid behov kommer man snabbt åt komponenterna under.

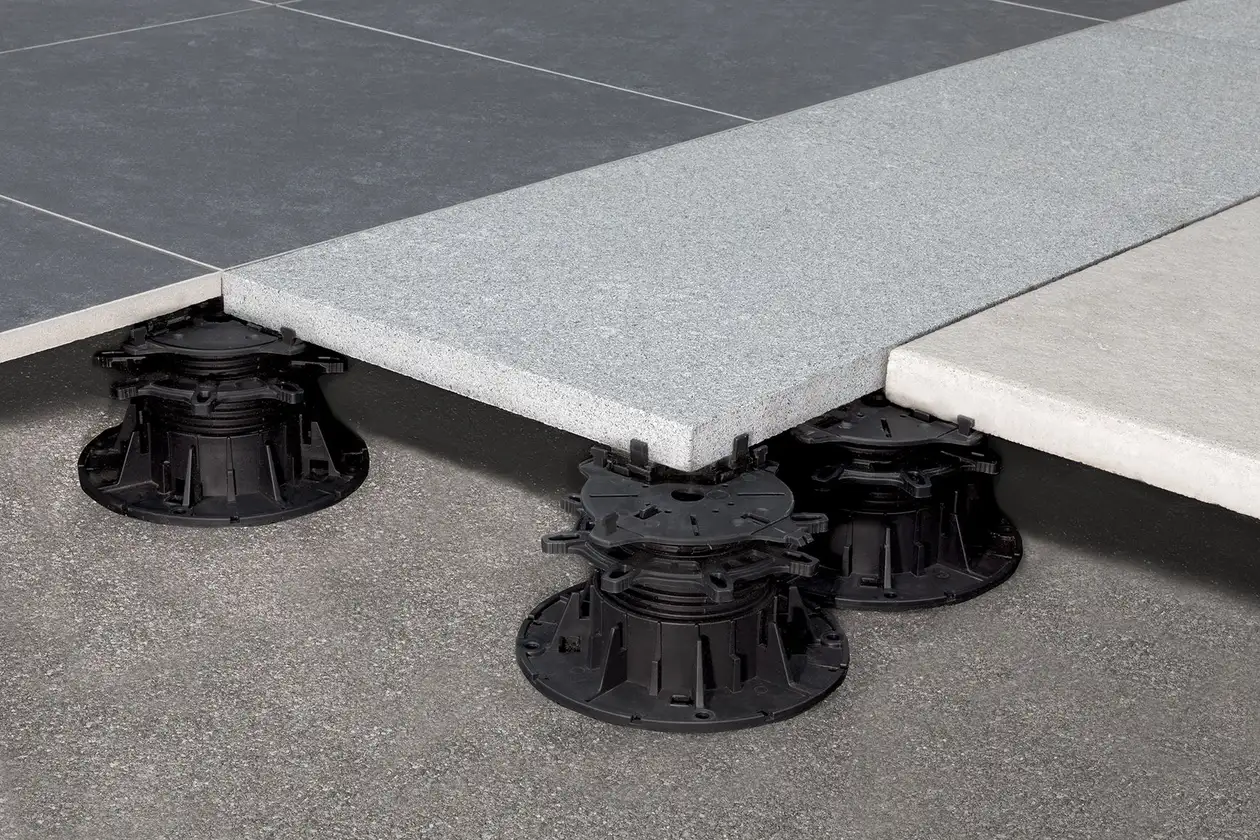

Kompensering av olika plattjocklekar
När man lägger olika material, t.ex. keramik och natursten, finns ofta höjdskillnader som måste utjämnas i övergångsområdet på grund av olika tjocklekar. TROBA-LEVEL erbjuder tack vare delbara plattstöd och nivelleringsplattor den optimala lösningen.

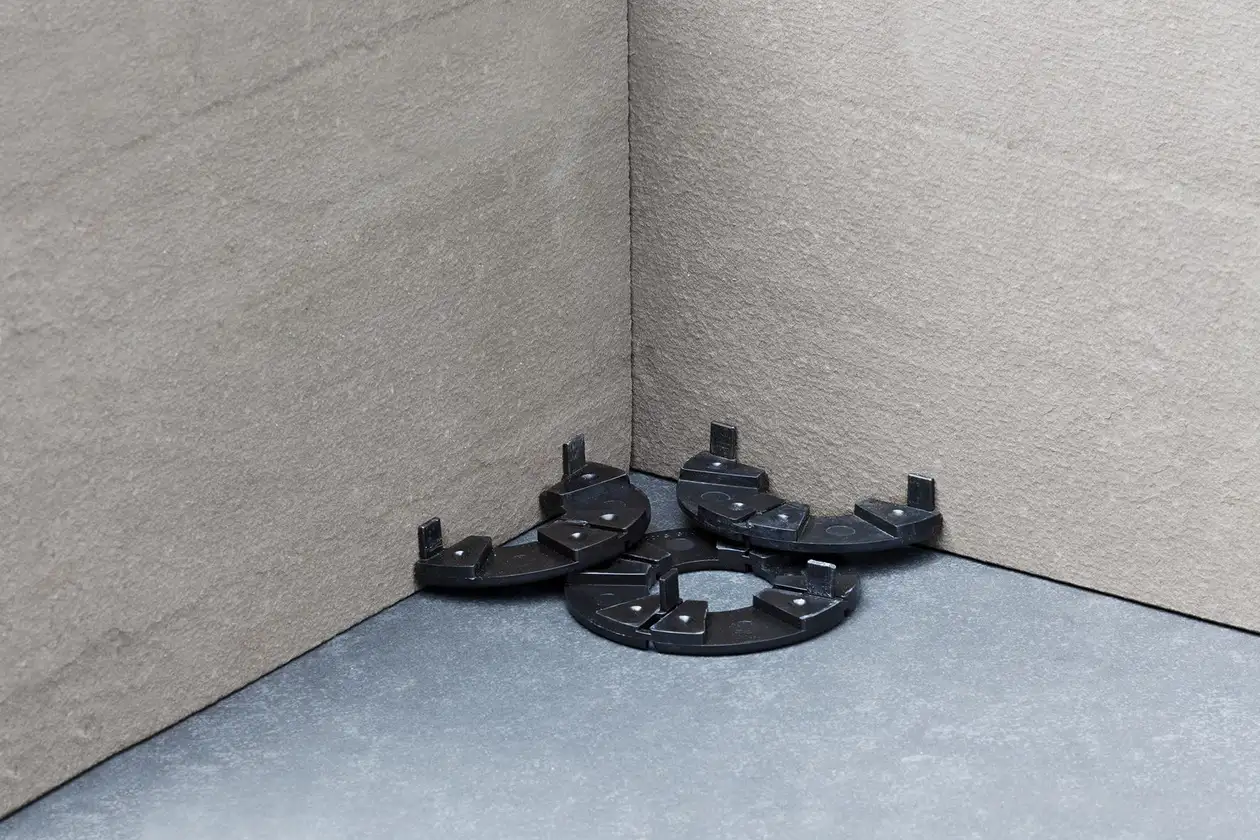

Kan skäras till för utformning av kanter och hörn
TROBA-LEVEL är även utmärkt förberedd för användning vid kanter och hörn: Elementen kan enkelt skäras till för att sättas emot jäms med – spår i materialet underlättar exakt anpassning. Användningen i systemet genom att sätta på och vrida är kvar fullt ut.

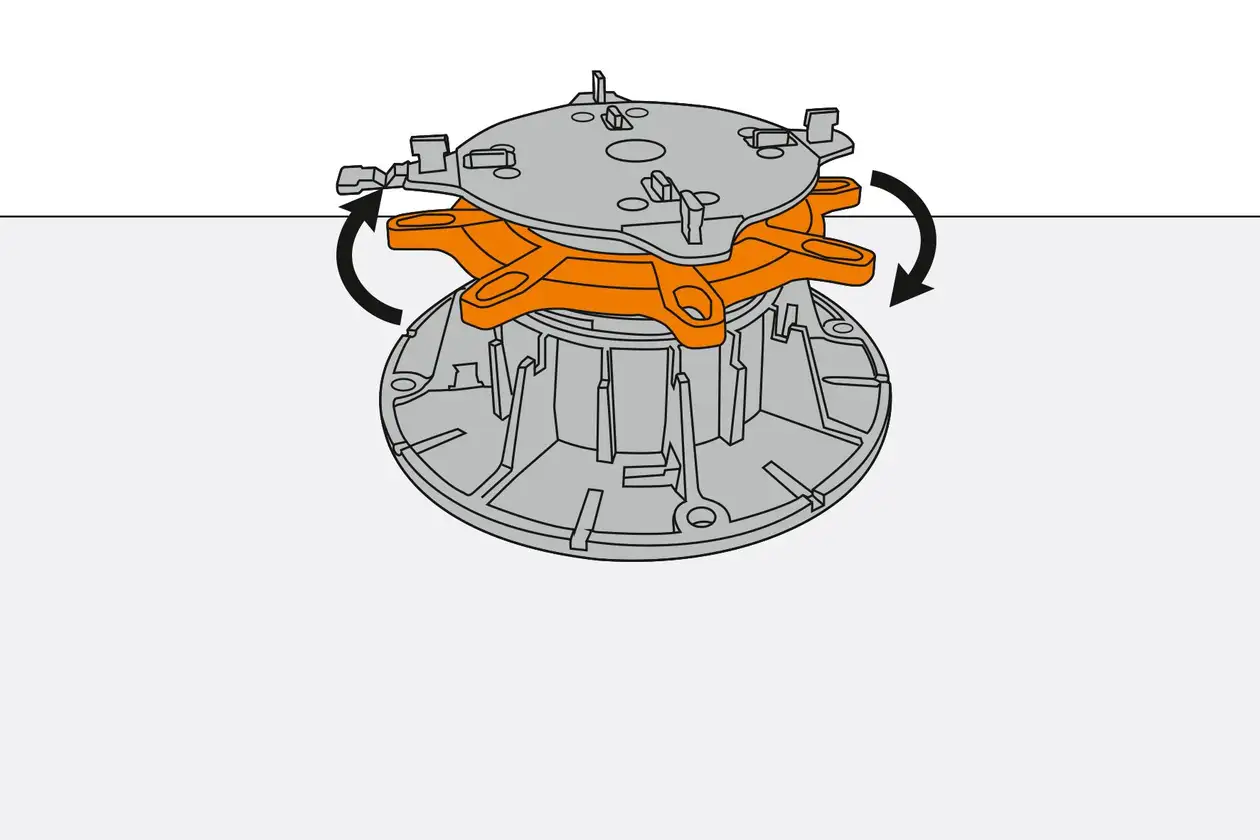

Inget hamnar snett, inget skruvas ut
Montering i en handomvändning: Alla TROBA-LEVEL-element sätts på eller vrids till höjden som behövs utan specialverktyg. Vid höjdinställningen ser en spärr till att vridbara delar inte ramlar ut. Samtidigt förhindrar hakar att en oönskad ändring sker genom vibration eller viktbelastning.
Stor flexibilitet genom kombination
Schlüter-TROBA-LEVEL är från första början konstruerad för att användas i många olika kombinationer med varandra – det förenklar planeringen och garanterar maximal flexibilitet vid sättningen. Systemet gör att man utan problem kan reagera på okända eller ändrade förhållanden på användningsplatsen utan att behöva ha stor lagerkapacitet.

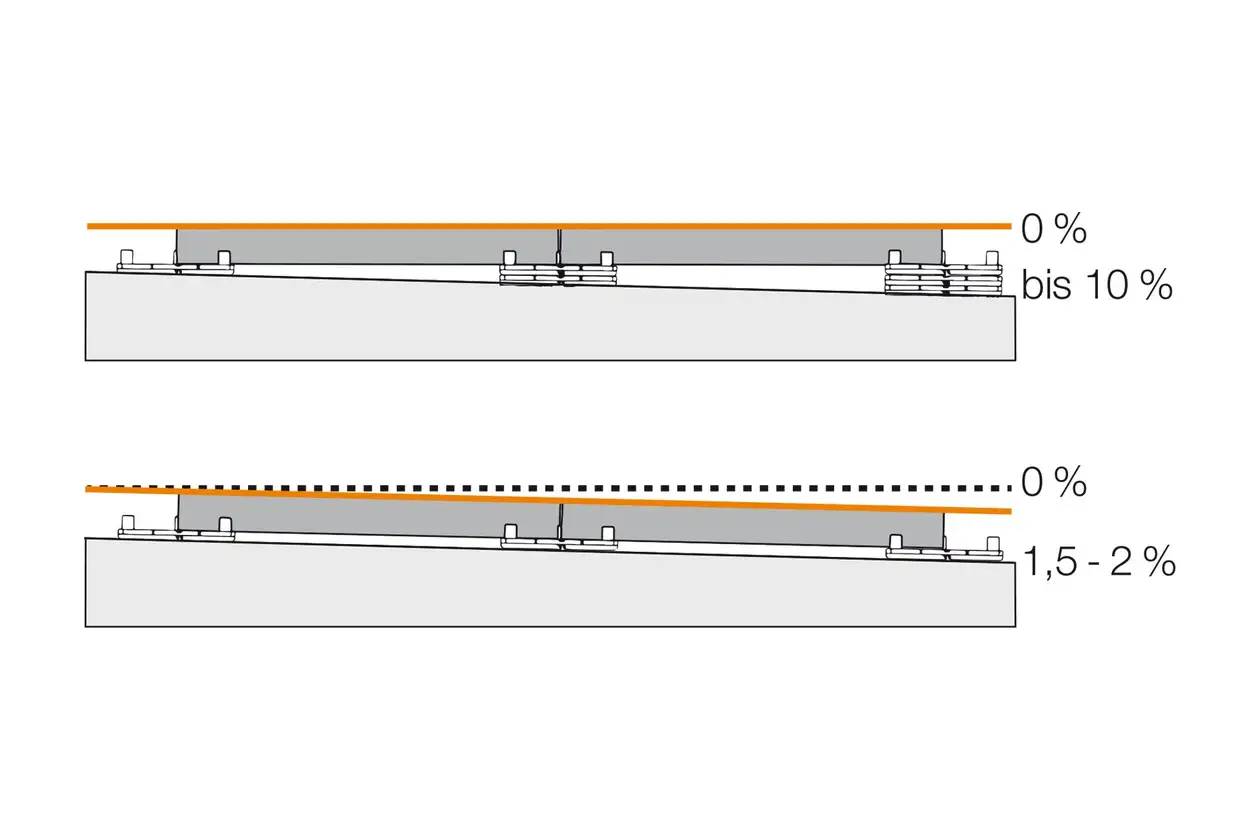

För alla fallsituationer upp till 10 %
Oavsett om du vill utjämna fall, mildra fall eller lägga i fallet: De flexibla TROBA-LEVEL-kombinationsmöjligheterna erbjuder lösningar för alla fallsituationer upp till 10 %. Inte heller ”glappande” genom lutningen, ojämn mark eller ojämnheter i plattorna är något problem med TROBA-LEVEL eftersom varje enskilt hörn kan anpassas exakt på millimetern.
Tål hög belastning och är återanvändbar
Alla komponenter består av specialplast som verkar ljuddämpande och står emot väder och vind lika bra som horisontell förskjutning och viktbelastning. Lastfördelningsplattor och skyddsmattor ser till att underlaget inte skadas. Vid en ombyggnad kan man enkelt ta bort de hållbara produkterna och återanvända dem.
