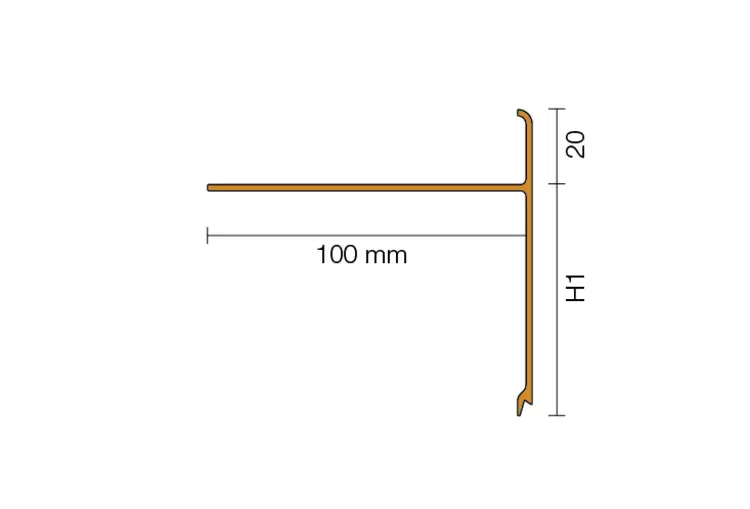

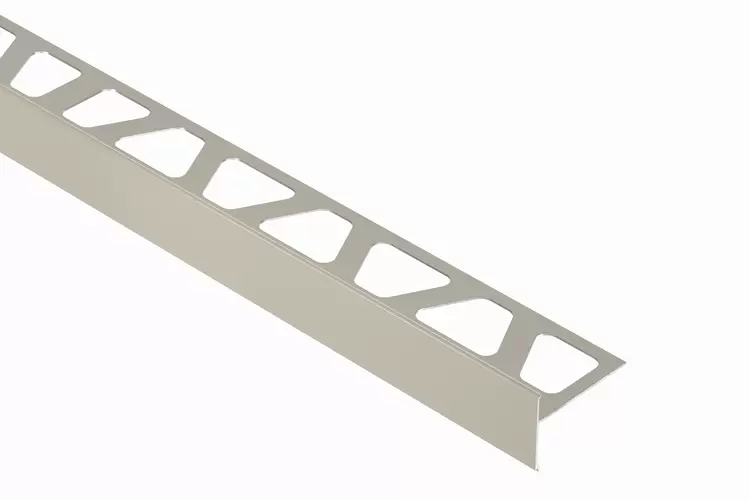

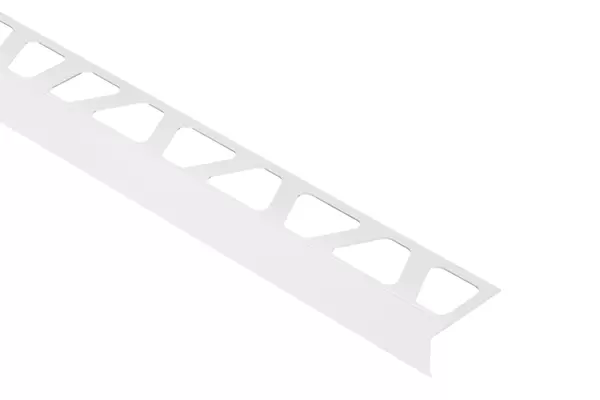

Schlüter-BARA-RTC  T-formad avslutningsprofil

Bearbetning för läggning av självbärande plattor på punktvis applicerat bruk med BARA-RTC

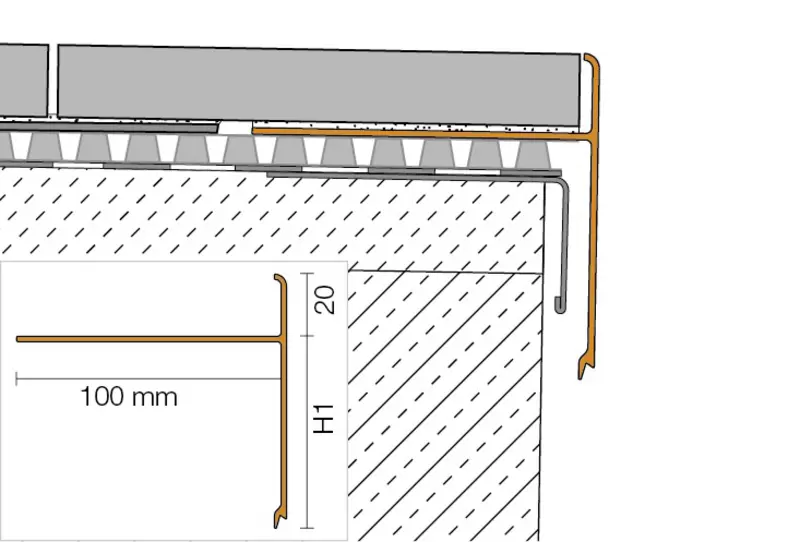

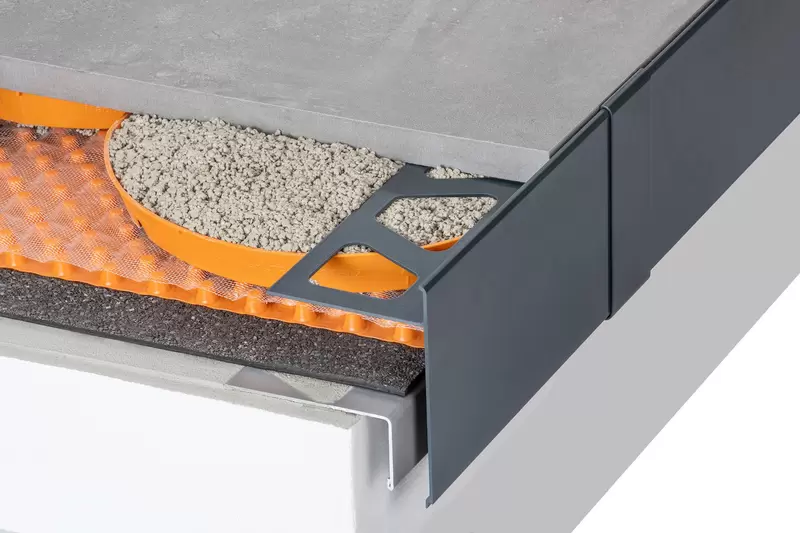

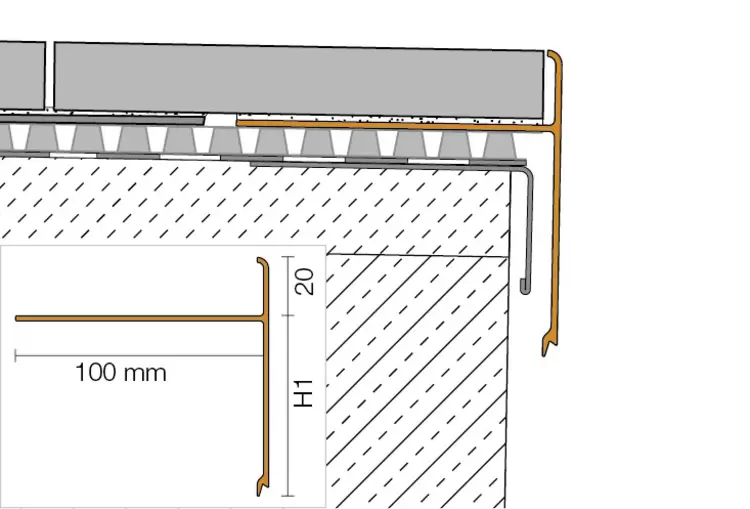

1. Om TROBA-PLUS läggs med formringar för tunnbäddsbruk Schlüter-TROBA-STELZ-DR täcker avslutningsprofilen BARA-RTC den öppna kanten på beläggningskonstruktionen. De yttersta klickarna tunnbäddsbruk placeras på BARA-RTC-fästbenet med de trapetsformade hålen. Sedan läggs de självbärande plattorna på murbruksklickarna.
2. Om stödfötterna Schlüter-TROBA-STELZ-MR används integreras även profilen BARA-RTC i murbruksklicken. Avslutningsprofilen täcker den öppna kanten på beläggningen. Sedan läggs de självbärande plattorna på stödfötterna.

Observera: För att konstruktionens avvattning ska fungera obehindrat vid kanterna måste man säkerställa att det finns tillräckligt med plats för avrinningen.

Bearbetning för läggning av självbärande plattor på plattstödssystemet TROBA-LEVEL med BARA-RTC

1. BARA-RTC ska väljas beroende på hur hög kanten som ska täckas för är.
2. Om man använder plattstödssystemet TROBA-LEVEL täcker avslutningsprofilen BARA-RTC den öppna kanten på beläggningen.

Kantlösning/hörnlösning:

Plattstöd för kant med TROBA-LEVEL-PL10/PL30 kan staplas upp till den höjd som krävs genom att de vrids 90°. Plattstöden TROBA-LEVEL-PL 10 kan delas på hälften eller till en fjärdedel för kanter eller hörn (plattbredd minst 60 mm). Ta bort de stödpiggar på plattstöden som inte behövs. Om vridbara plattstöd TROBA-LEVEL-PLV 60 används ska markplattan skäras av vid skärmarkeringen på undersidan. Ta bort de stödpiggar på plattstödets huvud som inte behövs (plattbredd minst 85 mm).

Placera BARA-RTC på stödfötterna och förborra ett eller två hål ovanför stödfötterna. Se till att det är ett avstånd på 5 mm mellan profiländarna. För försänkt skruv ska sänkborr användas. Profilerna fixeras i stödfötterna med försänkt skruv.

Skapa ett kontaktskikt med Schlüter-KERDI-FIX på den horisontella vinkeln av BARA-RTC och lägg sedan de självbärande plattorna på det färska limskiktet.

Observera: Mer information och exakta monteringsrekommendationer för användning på TROBA-LEVEL finns i datablad 7.6 TROBA-LEVEL eller i monteringsanvisningen för BARA-RTC på TROBA-LEVEL

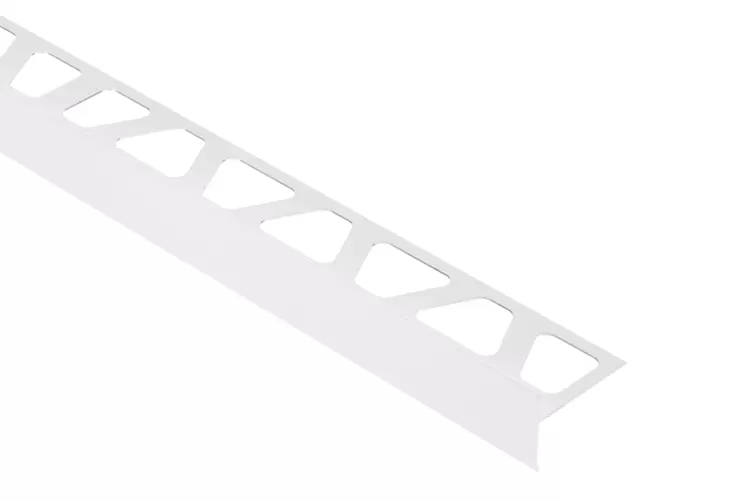

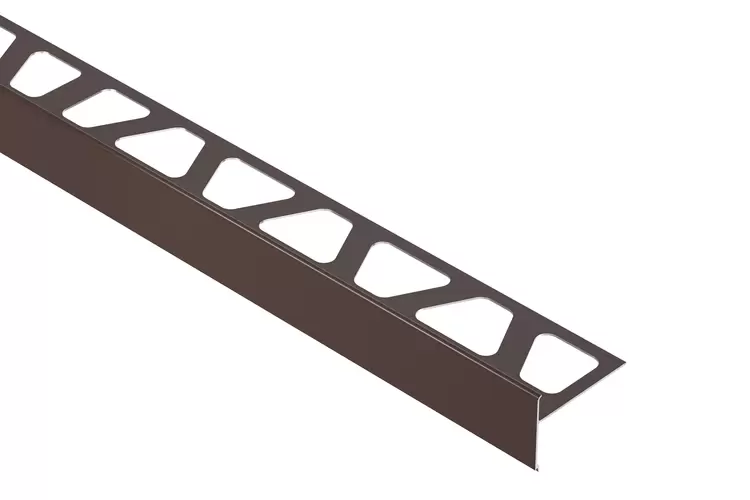

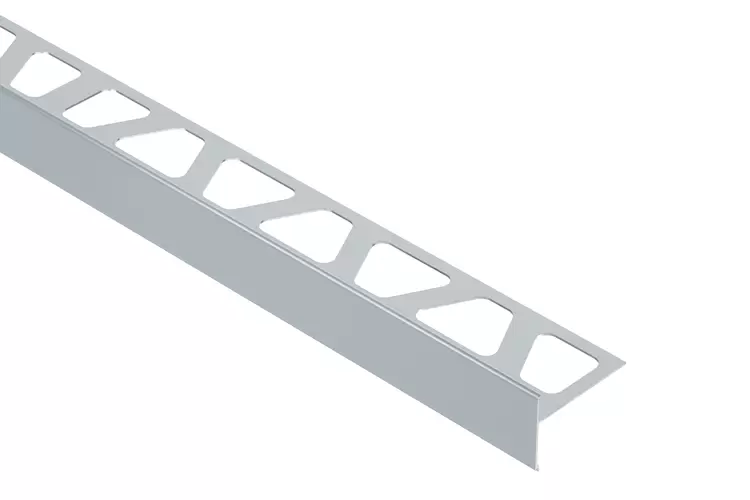

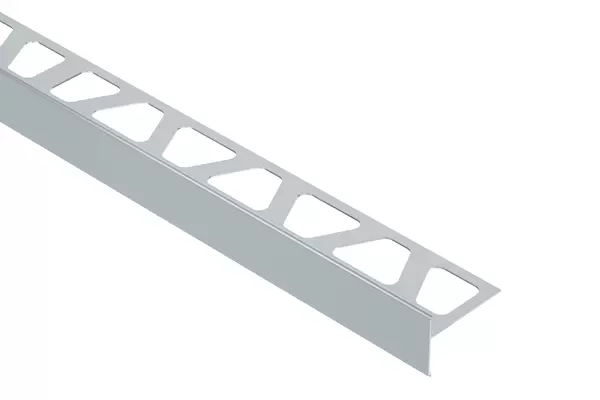

Profilerna finns i följande materialutföranden:

• AC = färgbelagt aluminium
• C/A = MyDesign by Schlüter-Systems

Materialegenskaper och användningsområden:

Schlüter-BARA-RTC är en täckprofil i färgbelagt aluminium. Aluminiumprofilens beläggning behåller färgen och är UV- och väderbeständig. Skydda ytskiktet mot smärgling och slipning. I tunnbäddsbruket som BARA-RTC-profilen fixeras i får det inte kunna samlas vatten (heltäckande inbäddning), eftersom vatten med hög alkalinitet angriper aluminium.

I särskilda användningsfall ska det redas ut om BARA-RTC kan användas beroende på den förväntade kemiska eller mekaniska belastningen.

I serien MyDesign by Schlüter-Systems* kan du välja Schlüter-BARA-RTC med beläggning i någon av de 190 kulörerna i färgpaletten RAL Classic
