Schlüter-DITRA-PS  Självlimmande frikopplingsmatta

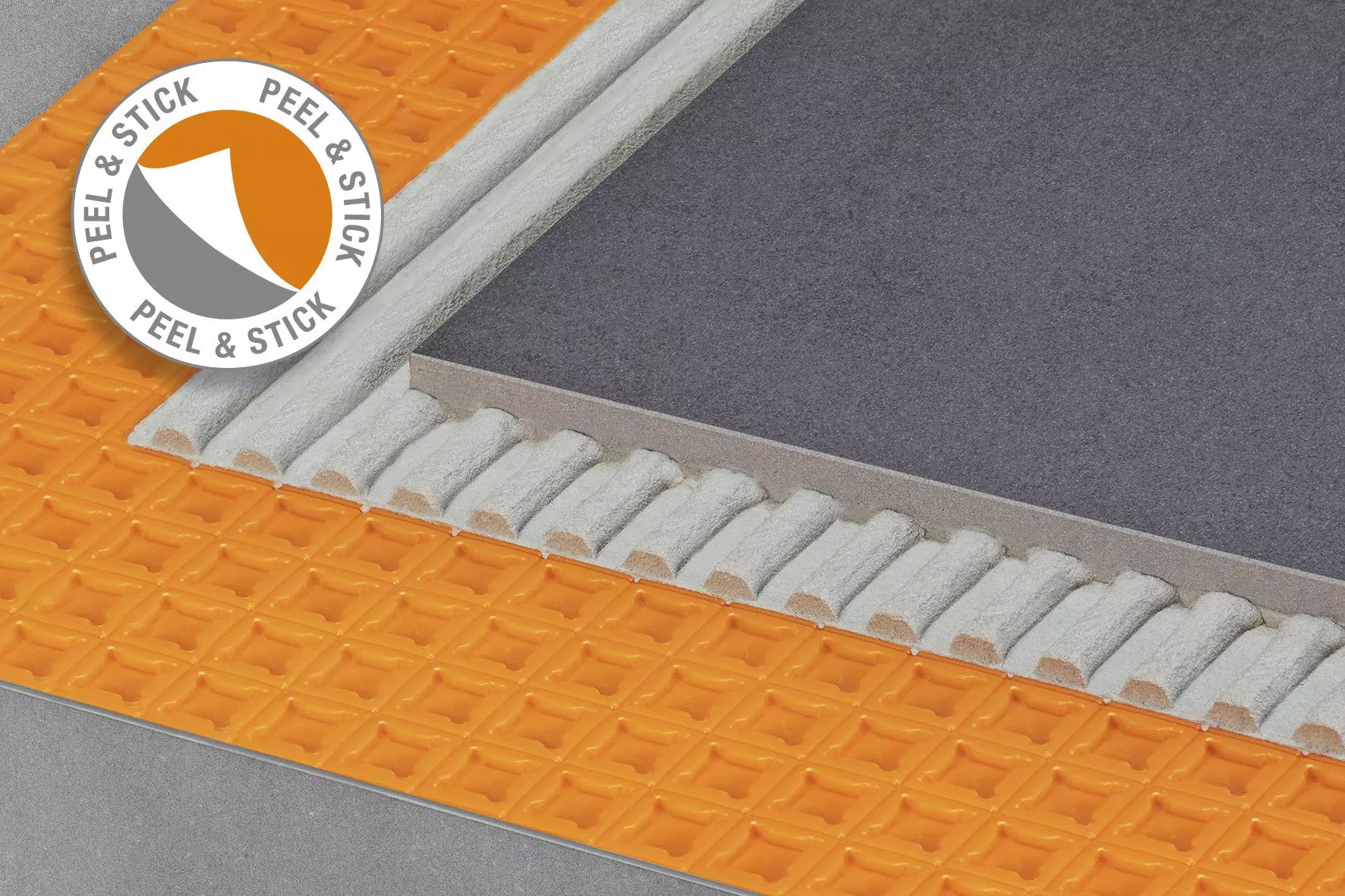

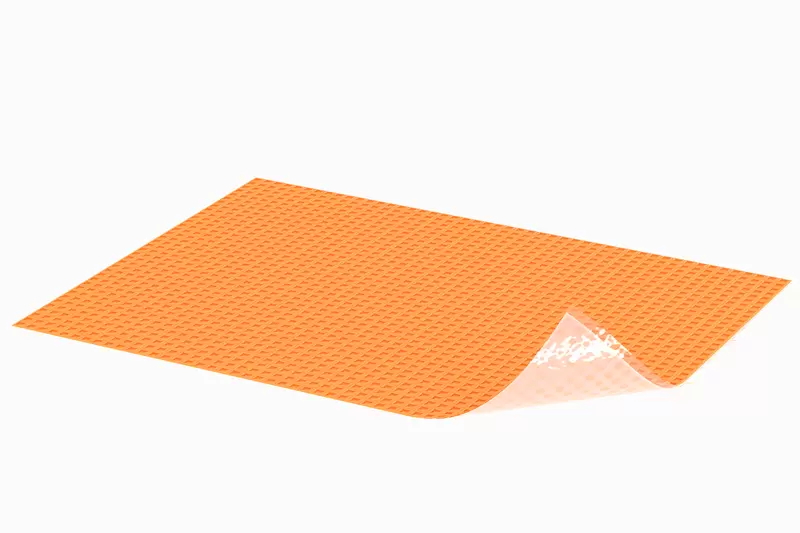

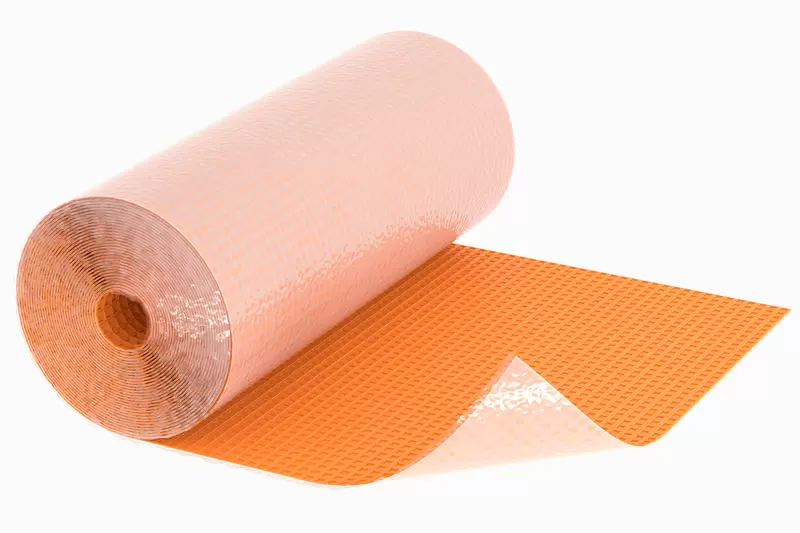

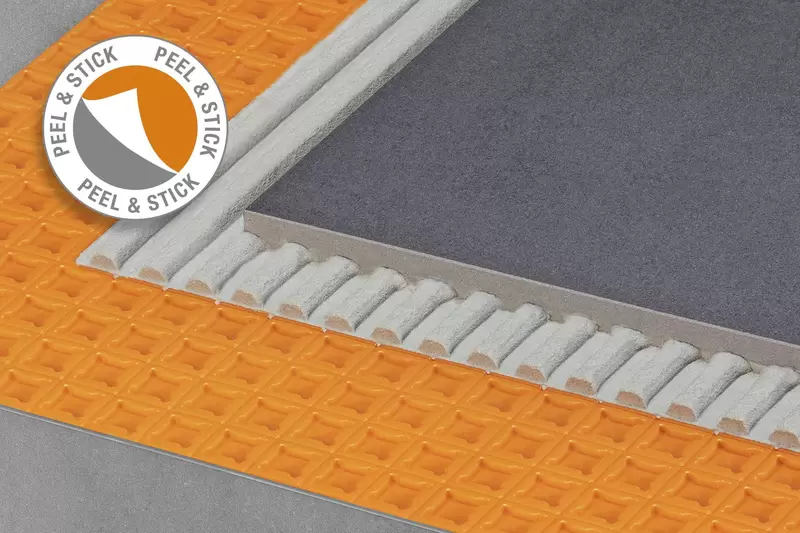

Schlüter-DITRA-PS är en polypropenmatta med Easycut-skärmönster och kvadratiska fördjupningar i Easyfill-design. Baksidan är försedd med dold fiberduk samt kontaktlim.

Den är ett universellt underlag för klinkerplattor som bildar ett frikopplings- och ångtryckutjämnande skikt.

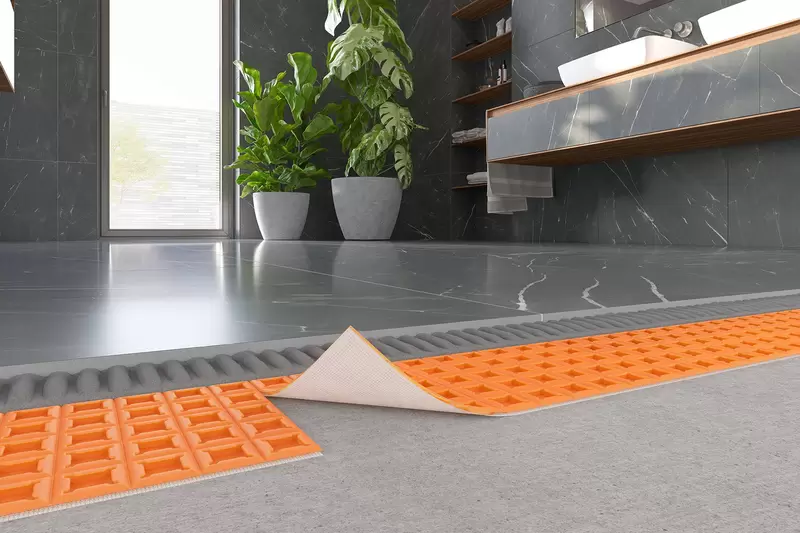

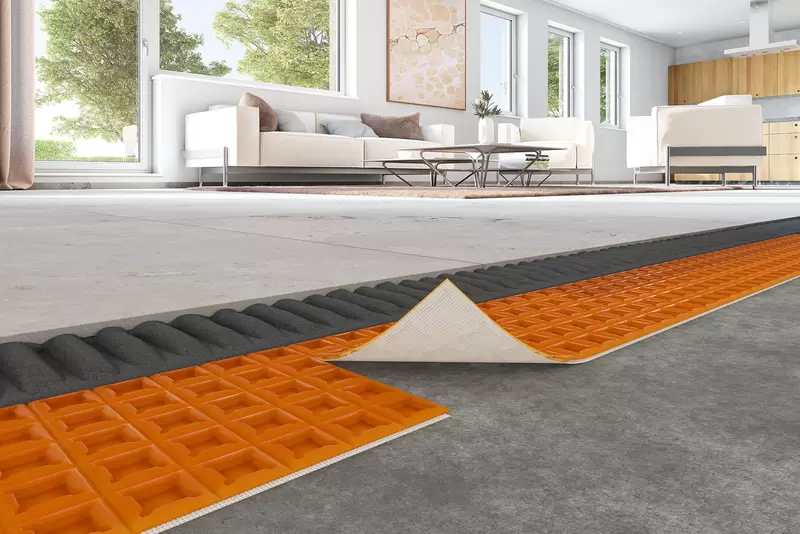

Det är endast tillåtet att använda DITRA-PS i golv inomhus. Vid placeringen måste underlaget vara jämnt, rent, dammfritt, torrt, plant, fast och bärkraftigt och ska inte gå att böja. Då skyddsfolien ska placeras ska den dras av från DITRA-PS och mattan läggas på underlaget. Den kan lyftas och positioneras om så länge inget tryck applicerats på den. Då tryck appliceras limmas mattan dock fast på underlaget med limmet.

Omedelbart efter att mattan limmats kan klinkerplattorna läggas ut enligt gällande regelverk med tunnbäddsmetoden.

Sammanfattning av funktionerna

a) Frikoppling

Schlüter-DITRA-PS isolerar golvbeläggningen från underlaget och neutraliserar på så sätt spänningar mellan underlaget och golvplattorna. Spänningar är en följd av olika formförändringar. På liknande sätt överbryggas spänningssprickor från underlaget och dessa överförs därför inte till klinkerplattorna.

b) Tätskikt

DITRA-PS är vattentätt och kan användas i våtrum om mattorna är tätade med Schlüter-KERDI-KEBA och Schlüter-KERDI-COLL-L.
Observera: DITRA-PS har ingen certifiering enligt ETA eller abP. Om det behövs rekommenderar vi att den ursprungliga Schlüter-DITRA används, som fästs på underlaget med kakelfix.

c) Ångtrycksutjämning

DITRA-PS skapar, genom de öppna luftkanalerna på undersidan, en ångtrycksutjämning vid fuktpåverkan underifrån.

d) Lastfördelning (lastnedföring)

Klinkerplattor som läggs med DITRA-PS bör vara minst 5 x 5 cm stora och ha en minsta tjocklek på 5,5 mm.

DITRA-PS överför alla belastningar som verkar på klinkerplattorna direkt till underlaget via golvet med de kvadratiska fördjupningarna fyllda med tunnbäddsbruk. Detta innebär att klinkerplattor som lagts på DITRA-PS tål hög belastning. Vid intensiva påfrestningar (t.ex. i affärsmiljöer) liksom vid stora förväntade punktbelastningar (t.ex. en konsertflygel, gaffeltruck, hyllsystem) måste golvplattorna ha tillräcklig tjocklek och tryckstabilitet för respektive tillämpningsområde. Anvisningarna och föreskrivna tjocklekar enligt den tyska ZDB-broschyren ”Mekaniskt högbelastbara keramiska golvbeläggningar” måste följas.

I starkt belastade områden måste klinkers limmas över hela ytan. Slagbelastning med hårda föremål på keramiska plattor måste undvikas.

e) Bindningsförmåga

Med den speciella limfilmen på bärplattornas baksida ger DITRA-PS en enastående vidhäftning på underlaget och den mekaniska förankringen av tunnbäddsbruket i de genomskurna kvadratiska fördjupningarna gör att klinkerplattorna fäster bra.

1. Underlaget måste vara bärande och plant samt fritt från komponenter som motverkar häftförmågan. Eventuella utjämningsåtgärder måste utföras innan DITRA-PS läggs.
2. Innan placeringen ska underlaget vara dammfritt och ska därför dammsugas noggrant.
   Observera: Det är inte absolut nödvändigt att grundmåla underlaget, vid behov kan en förbehandling dock utföras med en vanlig dispersion som finns i handeln, som är utan beståndsdelar som t.ex. kvartssand eller liknande.
3. Frikopplingsmattan DITRA-PS skärs till rätt mått och läggs ut. Därefter tas baksidans skyddsfolie bort från den självhäftande plattorna och mattan trycks på underlaget med en putsbräda eller tryckrulle (-vals) över hela ytan. Det rekommenderas att rikta och passa in DITRA-PS redan när den läggs ut och hålla den under lätt spänning när den appliceras.
4. För att förhindra skador på DITRA-PS efter att den installerats eller förhindra att den lossnar från underlaget, rekommenderas att skona mattan mot mekanisk överbelastning, t.ex. genom att lägga ut golvskydd (särskilt på de sträckor som används till materialtransport).
5. Omedelbart efter limningen av DITRA-PS kan plattorna läggas med tunnbäddsmetoden med ett tunnbäddsbruk anpassat efter golvets krav. Murslevens tanddjup måste vara anpassat till plattornas format. Tunnbäddsbrukets torktid måste beaktas. Här muras plattorna in över hela ytan, så långt det är möjligt. Speciellt för beläggningar som är kraftigt belastade mekaniskt, måste plattorna fästas komplett över hela ytan i enlighet med tekniska föreskrifter.
   Observera: I ett och samma arbetsmoment kan de kvadratiska fördjupningarna slätspacklas med den jämna sidan av fixkammen (åtgång ca 2,0 kg/m²) varefter tunnbäddsbruket påförs direkt med lämplig fixkam. Om den lokala situationen eller storlekarna kräver det kan fördjupningarna också spacklas igen med kakelfixet. Så snart den spacklade ytan klarar av belastning kan klinkerplattorna läggas. Se då till att underlaget är dammfritt före läggningen. Dammsug eller lägg på primer om du är osäker.
   Kontrollera vid behov först att materialen är kompatibla med varandra. När beläggningsmaterial med en sidolängd ≥ 30 cm används rekommenderas en fästmassa med kristallint vattenbindande egenskaper för snabb hållfasthetsutveckling och torkning av murbruket.
6. För rörelsefogar som fältbegränsnings-, kant- och anslutningsfogar måste motsvarande anvisningar i databladet och de vanliga tekniska reglerna följas.

Tätskikt med Schlüter-DITRA-PS

Vid noggrann tätning av mattfogar och anslutningar till installerade och upprätta komponenter kan DITRA-PS användas för att framställa ett bundet tätskikt, om det inte krävs ett certifierat tätningsskikt.

Om det krävs ett allmänt byggnadsinspektionsintyg (abP) eller ett europeiskt godkännande (ETA = European Technical Assessment) ska du använda DITRA:s varianter för limning med tunnbäddsbruk som har motsvarande godkännande.

DITRA-PS skyddar därmed underlaget mot skador orsakade av inträngande fukt och aggressiva ämnen. För att utföra tätskikt på fogar ska du spackla tätningslimmet Schlüter-KERDI-COLL-L över fogarna och bädda in tätningsbandet Schlüter-KERDI-KEBA med minst 12,5 cm bredd över fogarna.

För tätning av golv-/vägganslutningar klistras KERDI-KEBA, i lämplig bredd, på DITRA-PS på golvet och direkt på underlaget på väggen. Tätningsbanden bör täcka minst 5 cm. Även anslutningar till fast installerade komponenter som t.ex. dörr- och fönsterelement och balkongkantprofiler av metall, trä eller plast kan utföras funktionellt med KERDI-KEBA. För att göra detta appliceras först Schlüter-KERDI-FIX på ytorna som ska limmas på de installerade komponenterna. Den återstående bredden limmas med KERDI-COLL-L över hela ytan på DITRA-PS.

Kontrollera först om KERDI-FIX lämpar sig för att limma materialet hos respektive komponent. DITRA-PS ska separeras vid befintliga rörelsefogar eller delningsfogar och klistras över med Schlüter-KERDI-FLEX på skarvfogarna.

KERDI-FLEX ska också användas för flexibla kantavslut. Alternativt kan även KERDI-KEBA användas här om en motsvarande ögla bildas.

Underlag för Schlüter-DITRA-PS

Kontrollera alltid att de underlag där DITRA-PS ska läggas, är lämpliga för detta. Det gäller t.ex. planhet/jämnhet, belastbarhet, renhet och övrig kompatibilitet. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Kompensation för ojämnheter, höjdskillnader eller lutning måste göras innan DITRA-PS läggs.

Betong

Betong formförändras under lång tid genom att den krymper. I betong och spännbetong kan även spänningar uppstå även vid nedböjning.
Genom att använda DITRA-PS absorberas spänningarna som uppstår mellan betongen och kakel- eller klinkerbeläggningen i golvet så att plattorna kan läggas omedelbart efter att betongen har uppnått tillräcklig stabilitet.

Gjutna cementgolv

Gjutna cementgolv måste vara minst 28 dagar gamla och vara härdade enligt gällande regler och ha ett fuktinnehåll på mindre än 2 CM-% innan plattorna läggs. Särskilt flytspackel eller cementgolv och gjutna golv för golvvärme har dock tendenser att deformeras och spricka även senare t.ex. genom belastningar och temperaturförändringar. När DITRA-PS används kan golvplattorna läggas på färska cementgolv så snart ytan är torr. (Vid ett standardgjutet cementgolv och god ventilation efter ca 3–5 dagar.) Om sprickor eller deformationer i underlaget skulle uppstå senare, neutraliseras dessa med DITRA-PS och överförs inte till klinkerplattorna.

Kalciumsulfatgolv

Kalciumsulfatgolv (anhydritgolv) får enligt gällande regler innehålla endast max. 0,5 CM-% restfukt när plattorna läggs. Genom att DITRA-PS används kan golvplattor monteras redan vid en fukthalt på mindre än 2 CM-%. Om det krävs, behandla underlagets yta i enlighet med de tekniska föreskrifterna och tillverkarens specifikationer (slipning, grundering). Sen kan DITRA-PS häftas på den förbehandlade golvytan. DITRA-PS skyddar det gjutna golvet mot inträngande fukt på ytan. Kalciumsulfatunderlag är känsliga för fukt och måste därför skyddas mot ytterligare genomfuktning, t.ex. fuktbelastning underifrån.

Underlag för golvvärme

DITRA-PS kan också användas på underlag för golvvärme, i enlighet med de tidigare nämnda anvisningarna (cement, kalciumsulfat). Om DITRA-PS används, kan golvbeläggningskonstruktionen värmas upp redan efter 7 dagar. Från och med en temperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C upp till drifttemperaturen på max. 40 °C. Luftkanalerna som DITRA-PS bildar säkerställer snabb och jämn värmefördelning under golvplattorna.

Observera: För golvvärme hänvisar vi till vårt system Schlüter-BEKOTEC-THERM som keramiskt klimatgolv. DITRA-PS är också ett bra val som frikoppling vid golvvärme av tunna elektriska värmemattor. Schlüter-DITRA-PS kan då placeras antingen under eller över värmemattan. Men den bästa flytningsfunktionen uppnås när den läggs över värmemattan. Schlüter-DITRA-HEAT/HEAT-PS har utvecklats som en speciell frikopplingsmatta för elektrisk uppvärmning av golv och vägg, med utrymme för systemets värmekablar. Se produktdatablad 6.4 samt 6.5.

Torra golvunderlag

Om torra golvunderlag installeras professionellt i enlighet med tillverkarens anvisningar, i kombination med DITRA-PS kan man välja så stort klinkerformat man önskar.

Plastbeläggningar och ytskikt

Ytorna måste alltid vara bärande och vara lämpliga eller förbehandlade så att häftmassan på DITRA-PS klinkerplattans baksida kan fästa. Fästmassans kompatibilitet med underlaget måste kontrolleras i förväg. DITRA-PS får endast användas på lösningsmedels- och mjukgöringsfria samt oljefria beläggningar.

Spån- och träfiberskivor

Dessa material är särskilt utsatta för formförändringar på grund av fuktpåverkan (även starkt varierande fuktighet). Det bör därför alltid användas spån- eller träfiberskivor som är impregnerade mot fuktabsorption. Skivornas tjocklek bör väljas så att de är tillräckligt stabila i formen i kombination med en lämplig bärande konstruktion. Fixeringen säkerställs genom att skivorna skruvas fast, med lämpliga, täta mellanrum. Skarvarna ska vara spontade och måste limmas. Det måste finnas ca 10 mm kantfogar till angränsande komponenter. DITRA-PS neutraliserar de spänningar som uppstår vid beläggning av plattor på golv eller vägg och förhindrar dessutom att fukt tränger in.

Trägolv

Det går att lägga keramiska plattor på trägolv med tillräckligt bärande, fastskruvade, spontade brädor. Innan DITRA-PS läggs bör träunderlaget ha jämn fukthalt. Här har det har dock visat sig fungera väl att applicera ett ytterligare lager spån- eller träfiberskivor. Ojämna golv bör jämnas ut i förväg med lämpliga åtgärder.

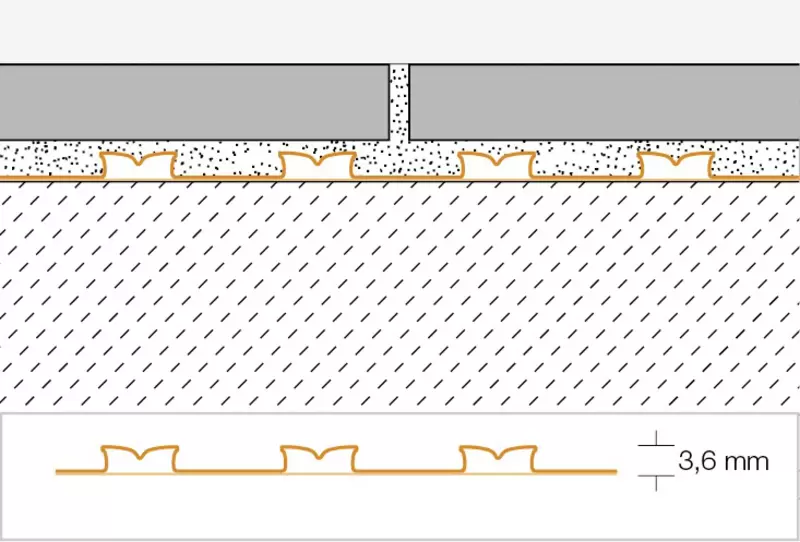

Schlüter-DITRA-PS är en polypropenfolie med kvadratiska fördjupningar i Easyfill-design och ett Easycut-skärmönster. Klinkerplattorna som sätts fast på baksidan är försedd med en speciell termoplastisk, ej vattenlöslig och lösningsmedelsfri limfilm. Tjockleken är ca 3,6 mm, uppmätt över ribbstrukturen.
DITRA-PS är inte UV-stabilt och måste skyddas mot intensivt solljus. Det måste förvaras torrt och frostfritt. DITRA-PS ska bearbetas vid en omgivningstemperatur på 5 till 30 °C.

Materialegenskaper och användningsområden

Schlüter-DITRA-PS är rötsäkert, expanderbart och överbryggar sprickor. Dessutom är den till stor del beständig mot påverkan av vattenlösningar, salter, syror och alkalier, många organiska lösningsmedel, alkoholer och oljor. Limfilmen är ej vattenlöslig och fäster permanent på lösningsmedels- och mjukgöringsfria samt oljefria beläggningar.

Beständigheten mot särskilda objektsspecifika påfrestningar måste undersökas speciellt. Då anges även förväntad koncentration, temperatur och exponeringstid. Ångdiffusionstätheten är relativt hög. Materialet är fysiologiskt ofarligt. Baksidans skyddsfolie av polyetylen och förpackningsmaterialet är helt återvinningsbart.

DITRA-PS används inom en mängd olika områden. Om det kan användas under kemiska eller mekaniska påfrestningar måste bestämmas i varje enskilt fall. Nedan följer endast allmänna råd.

Golvplattor på DITRA-PS kan ge ett något ihåligt ljud när man går med hårda skor på dem eller knackar med ett hårt föremål, vilket är en följd av konstruktionsmetoden.

Det är endast tillåtet att använda DITRA-PS i golv inomhus.
