Schlüter-DITRA-DRAIN 8  Dräneringsmatta 8 mm

Schlüter-DITRA-DRAIN ger en säker och varaktig effektiv kapillärpassiv dränering. Läggningen utomhus sker i tunnbäddsbruk via ett tätningssystem som är monterat med fall, t.ex. ­Schlüter-KERDI.

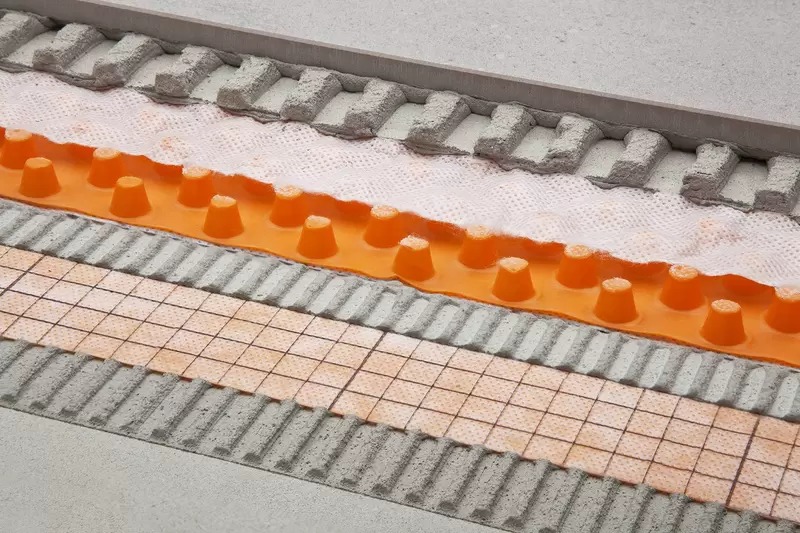

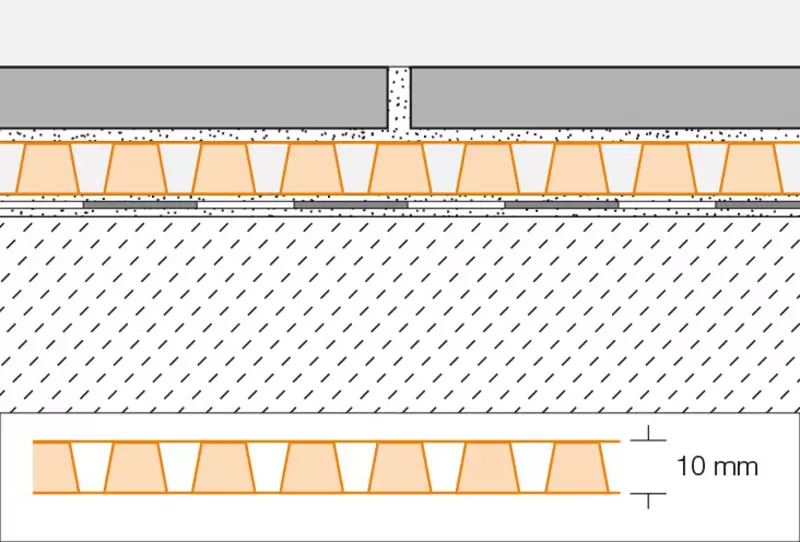

­Schlüter-DITRA-DRAIN 8 består av en formstabil polyetenfolie med konformade noppor på ena sidan och filterduk av polypropen applicerade på båda sidor. Den applicerade fiberduken på undersidan är till för att fästa bra i tunnbäddsbruket, som ska appliceras med tandning (rekommendation: 4 x 4 mm eller 6 x 6 mm) och som är heltäckande inbäddad i ­DITRA-DRAIN 8.

­Schlüter-DITRA-DRAIN 8 har utvecklats speciellt för utomhusbruk.

De slutna polyetenbanorna DITRA-DRAIN 4 och 8 bildar dessutom ett skyddsskikt för tätningssystemet.

Sammanfattning av funktionerna

a) Dränering/underventilering

Underventileringen gör att tunnbäddsbruket torkar snabbt. Den kapillärpassiva dräneringen ger trycklös bortföring av det tillkommande vattnet i dräneringsutrymmet och förebygger att det återförs till beläggningsskiktet.

b) Frikoppling

­Schlüter-DITRA-DRAIN isolerar golvbeläggningen från underlaget och neutraliserar på så sätt spänningar mellan underlaget och golvplattorna. Spänningar är en följd av olika formförändringar. På liknande sätt överbryggas spänningssprickor från underlaget och dessa överförs därför inte till klinkerplattorna.

1. Kontrollera alltid de underlag där DITRA-DRAIN ska läggas beträffande planhet/jämnhet, belastbarhet, vidhäftning och materialkompatibilitet. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Om det krävs kompensation för ojämnheter, höjdskillnader eller fall måste det göras innan tätningssystemet och ­DITRA-DRAIN läggs. Tätskiktets fall måste vara tillräckligt stort för att säkerställa god avrinning.
2. Vid användning av DITRA-DRAIN 4 på det ovan beskrivna underlaget ska ett standardgodkänt, hydrauliskt bindande tunnbäddsbruk appliceras med en tandad spackel 6 x 6 mm. Med DITRA-DRAIN 8 rekommenderas 4 x 4 mm eller 6 x 6 mm. Valet av tunnbäddsbruk som limmas med DITRA-DRAIN måste vara avsett för och anpassat till underlaget. När beläggningsmaterial med en sidolängd ≥30 cm används rekommenderas en fästmassa med kristallint vattenbindande egenskaper för snabb hållfasthetsutveckling och torkning av murbruket.
3. De måttskurna mattorna av DITRA-DRAIN bäddas in helt i den applicerade fästmassan och pressas omedelbart fast i tunnbäddsbruket med hjälp av ett rivbräde eller en tryckrulle. Med DIRA-DRAIN 4 ska du säkerställa att de omvända pyramidformade kamrarna är fyllda med bruk efter sättningen. Beakta fästmassans härdningstid. Det är bra att sträcka och rikta ­DITRA-DRAIN genom att dra i den något redan när den läggs ut. De enskilda banorna skarvas kant i kant och överlappas med den utstickande filtremsan på sidan.

   För skurna kanter där den utstickande fiberremsan saknas finns den självhäftande skarvtäckningen DITRA-DRAIN-STU.

4. För att förhindra skador på DITRA-DRAIN efter att den installerats eller förhindra att den lossnar från underlaget under arbetet, rekommenderas att mattan skyddas, t.ex. genom att lägga ut skyddsbrädor (särskilt på de sträckor som används till materialtransport).

   På samma sätt kan särskilda skyddsåtgärder krävas, t.ex. mot direkt solljus eller nederbörd vid användning utomhus.

5. Omedelbart efter limningen av DITRA-DRAIN kan platt- eller naturstensbeläggningarna läggas fackmässigt med tunnbäddsmetoden. Beläggningsmaterialet ska bäddas in över hela ytan, så långt det är möjligt.

   Murslevens tanddjup måste vara anpassat till plattornas format. Tunnbäddsbrukets torktid måste beaktas. I användningsområden utomhus måste det hydrauliska tunnbäddsbruket och beläggningsmaterialet vara vattentätt, frost- och väderbeständigt.

6. När du kan gå på beläggningen ska den fogas med ett lämpligt fogbruk.
7. Utomhus måste dräneringsutrymmet som är öppet i kantområdet täckas över med en profil, t.ex. Schlüter-BARA-RT eller en vinkelplatta, men utan att sätta igen dräneringsfogarna.
8. För rörelsefogar som ytbegränsnings-, kant- och anslutningsfogar måste tillhörande anvisningar här samt etablerade tekniska regler följas.

Observera:

För kantavslut, rörelsefogar och vägganslutning rekommenderar vi våra profiltyper ­Schlüter-BARA och DILEX.

Användningsområden/underlag för Schlüter-DITRA-DRAIN

Allmänt

Kontrollera alltid att de underlag där DITRA-DRAIN ska läggas, är lämpliga för detta. Det gäller t.ex. planhet/jämnhet, belastbarhet, renhet och övrig kompatibilitet. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Kompensation för ojämnheter, höjd- eller fallskillnader måste göras innan DITRA-DRAIN läggs.

Inomhus

Endast DITRA-DRAIN 4 är avsett för användning inomhus.

Gjutna cementgolv

Gjutna cementgolv måste vara minst 28 dagar gamla och ha ett fuktinnehåll på mindre än 2 CM-% innan plattorna läggs. Särskilt flytspackel eller cementgolv och gjutna golv för golvvärme har dock tendenser att deformeras och spricka även senare t.ex. på grund av belastning eller temperaturförändringar.

När DITRA-DRAIN 4 används kan golvplattorna läggas på färska cementgolv så snart det går att gå på dem.

Om sprickor eller deformationer i underlaget skulle uppstå senare, neutraliseras dessa med DITRA-DRAIN 4 och överförs inte till golvplattorna.

Kalciumsulfatgolv

Kalciumsulfatgolv (anhydritgolv) får enligt gällande regler innehålla endast max. 0,5 CM-% restfukt när plattorna läggs. Om man använder DITRA-DRAIN 4 kan golvplattorna läggas redan vid en fukthalt på mindre än 2 CM-%.

Om det krävs, behandla underlagets yta i enlighet med de tekniska föreskrifter och tillverkarens specifikationer (slipning, grundering). DITRA-DRAIN 4 kan limmas med hydrauliskt bindemedel eller med andra lämpliga tunnbäddsbruk. DITRA-DRAIN 4 skyddar det gjutna golvet mot inträngande fukt på ytan. Kalciumsulfatgolv är känsliga mot fukt och måste därför skyddas mot ytterligare genomfuktning, t.ex. fuktbelastning underifrån.

Underlag för golvvärme

DITRA-DRAIN 4 kan också användas på underlag för golvvärme, i enlighet med de tidigare nämnda anvisningarna (cement, kalciumsulfat). Om DITRA-DRAIN 4 används, kan golvbeläggningskonstruktionen värmas upp redan efter 7 dagar. Från och med en temperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C upp till drifttemperaturen på max. 40 °C.

Observera:

För vattenburen golvvärme hänvisar vi till vårt system Schlüter-BEKOTEC-THERM som keramiskt klimatgolv.

För den elektriska golv-/väggvärmen har en speciell frikopplingsmatta utvecklats: Schlüter-DITRA-HEAT med utrymme för systemspecifika värmekablar, se produktdatablad 6.4.

Torra golvunderlag

Om torra golvunderlag installeras professionellt i enlighet med tillverkarens anvisningar, i kombination med DITRA-DRAIN 4 kan man välja så stort klinkerformat man önskar.

Plastbeläggningar och ytskikt

Ytorna måste alltid vara bärande och vara lämpliga eller förbehandlade på så sätt att en lämplig fästmassa fäster vid dem, och fiberduken från DITRA-DRAIN 4 kan förankras. Fästmassans kompatibilitet med underlaget och DITRA-DRAIN 4 måste kontrolleras i förväg.

Spån- och träfiberskivor

Dessa material är särskilt känsliga för formförändringar på grund av fuktpåverkan (även starkt varierande fuktighet). Man bör därför alltid använda spån- eller träfiberskivor som är impregnerade mot fuktabsorption. Skivornas tjocklek bör väljas så att de är tillräckligt stabila i formen i kombination med en lämplig bärande konstruktion. Fixeringen säkerställs genom att skivorna skruvas fast, med lämpliga, täta mellanrum. Skarvarna ska vara spontade och måste limmas. Det måste finnas ca 10 mm kantfogar till angränsande komponenter. Schlüter-DITRA-DRAIN 4 neutraliserar de spänningar som uppstår vid beläggning av plattor på golv eller vägg och förhindrar dessutom att fukt tränger in.

Trägolv

Det går att lägga keramiska plattor på trägolv med tillräckligt bärande, fastskruvade, spontade brädor. Innan DITRA-DRAIN 4 läggs bör träunderlaget ha jämn fukthalt. Här har det har visat sig fungera väl att lägga ytterligare ett lager spån- eller träfiberskivor. Först ska ojämna golv jämnas ut med lämpliga åtgärder.

Gjutasfaltgolv

Schlüter-DITRA-DRAIN 4 gör det möjligt att lägga keramiska plattor inomhus på bärande, ouppvärmda gjutna gjutasfaltgolv som följer gällande standarder. Ytorna måste slipas eller på annat sätt vara utformade så att tunnbäddsbruket fäster tillräckligt på DITRA-DRAIN 4.

Utomhus

Utomhus är DITRA-DRAIN 8 särskilt lämpat för trappor och större balkong- och terrassytor med längre dräneringsvägar. För dräneringsvägar resp. fallsträckor upp till ca 3 m går det även att använda DITRA-DRAIN 4.

Om förläggningsunderlaget inte kräver något tätskikt, t.ex. på ett dräneringsgolv eller en markkonstruktion, kan DITRA-DRAIN även limmas direkt på underlaget med tunnbäddsbruk för att fungera som dränering/underventilering och frikoppling.

Balkonger/terrasser

Schlüter-DITRA-DRAIN som frikopplings- och dräneringsmatta neutraliserar spänningar mellan underlag och kakel- eller klinkerplattor, som orsakas av frekventa och starka temperaturförändringar på balkonger. Dessutom skyddar DITRA-DRAIN tätningssystemet och underventileringen gör att tunnbäddsbruket torkar snabbt. Tätningssystemet – t.ex. Schlüter-KERDI 200 (se produktdatablad 8.1) – måste ha ett tillräckligt fall på 1,5 till 2 %.

Om den gamla beläggningen är tillräckligt bärande och har det nödvändiga fallet kan den befintliga beläggningskonstruktionen användas direkt som underlag vid renoveringar. Annars måste lösa eller otillräckligt väl fixerade delar avlägsnas och defekter eller för litet fall åtgärdas med lämpligt färdigblandat murbruk innan tätningssystemet limmas fast.

Trappor

På trappor utomhus lämpar sig DITRA-DRAIN 8 som frikopplings- och dräneringsmatta för spänningsminskning mellan underlag och plattbeläggning, samt avledning av vatten på dräneringsnivån. Dessutom skyddar DITRA-DRAIN 8 tätningssystemet KERDI 200 (se produktdatablad 8.1) och underventileringen gör att tunnbäddsbruket torkar snabbt. Tätningssystemet måste ha tillräckligt stort fall där trappstegen sitter.

Se till att DITRA-DRAIN 8 som är fastlimmat på sättsteget inte är högre än planstegets yta, så att vattnet kan rinna av utan problem. Skarvställena limmas med skarvtäckbandet DITRA-DRAIN-STU. Längst ned vid trappans golvsteg måste dräneringsvattnet från DITRA-DRAIN 8 kunna sippra ned i ett dräneringsutrymme eller ledas bort via avrinning. I trappans fria kantområden kan man limma en 5 cm bred remsa av 9 mm Schlüter-KERDI-BOARD på dräneringsnivån, (se produktdatablad 12.1). På beläggningen läggs dessutom en bård av plattor som vattenspärr eller skvalpskydd med Schlüter-KERDI-COLL-L (se produktdatablad 8.4).

Som kantskydd, särskilt för tunna beläggningsmaterial, samt för förbättrad halksäkerhet, rekommenderas trapprofiler på trappstegskanterna (t.ex. Schlüter-TREP-E).

Takterrasser

Takterrasser ovanför bostads-/arbets- och andra utrymmen samt takytor måste först utformas som platta tak – i enlighet med gällande föreskrifter för takkonstruktioner.

Vad gäller värmeisolerade bostads- och arbetsutrymmen (liksom rum med förväntade temperaturskillnader mot utsidan) krävs en ångspärr och ett övre tätskikt enligt gällande standarder. Nationella standarder och/eller datablad måste beaktas i förekommande fall. Dränering (t.ex. Schlüter-TROBA eller Schlüter-TROBA-PLUS, se produktdatablad 7.1 resp. 7.2) måste placeras ovanför det övre tätskiktet. Sedan appliceras golvmassa som lastfördelningsskikt. På golvets yta limmas DITRA-DRAIN som frikoppling och underventilation för golvplattorna och som fuktskydd för golvunderlaget. Schlüter-DITRA-DRAIN som frikopplingsmatta neutraliserar spänningar mellan underlag och kakel- eller klinkerplattor, som orsakas av frekventa och starka temperaturförändringar på terrasser.

­Schlüter-DITRA-DRAIN 8 består av en formstabil polyetenfolie med konformade noppor på ena sidan och filterduk av polypropen applicerad på båda sidor.

Materialet på DITRA-DRAIN är formbeständigt i ett temperaturintervall på -40 °C till +80 °C. Funktions- och materialegenskaperna är garanterade även på lång sikt. Materialet är åldersbeständigt och nedbrytningssäkert. Bearbetningsrester är inte farligt avfall. Polyeten är inte UV-stabilt på lång sikt, så det är viktigt att undvika långvarigt, intensivt solljus vid förvaring.
