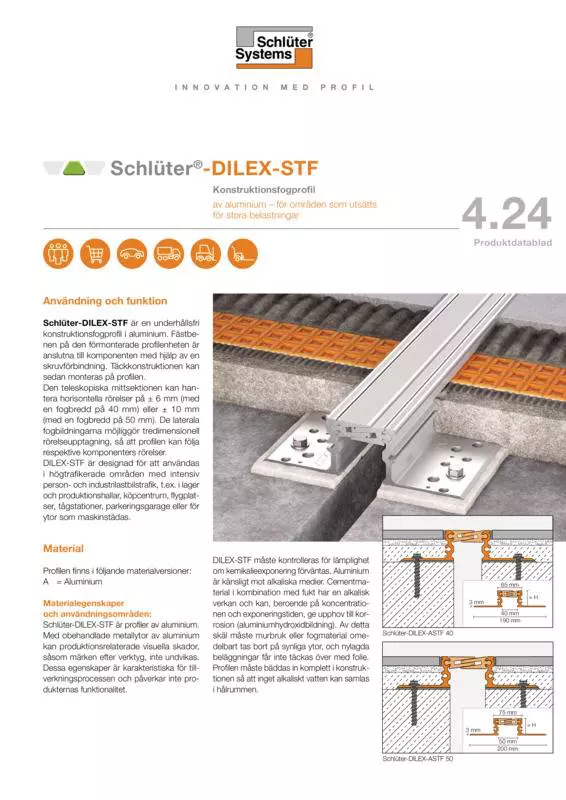

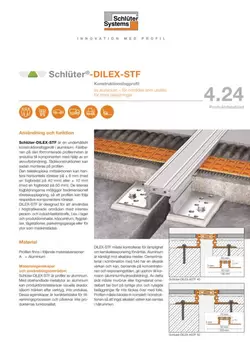

Schlüter-DILEX-STF  Konstruktionsfogprofil av aluminium

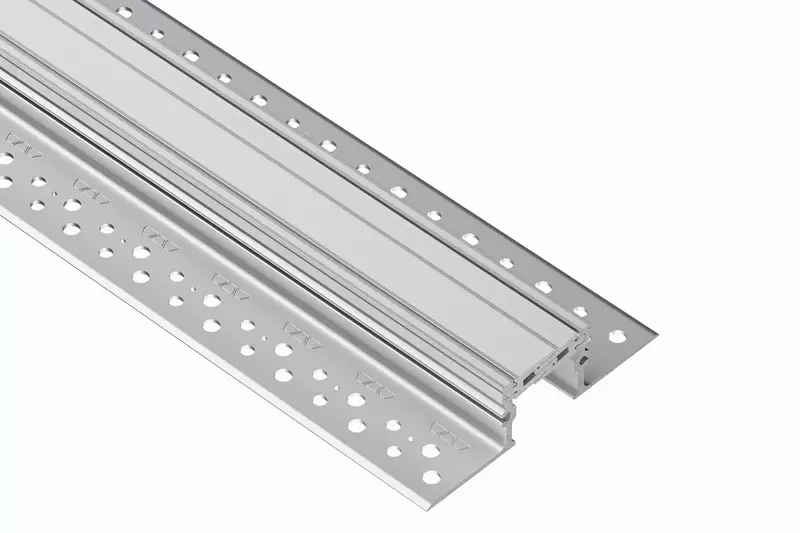

Schlüter-DILEX-STF är en underhållsfri konstruktionsfogprofil i aluminium.

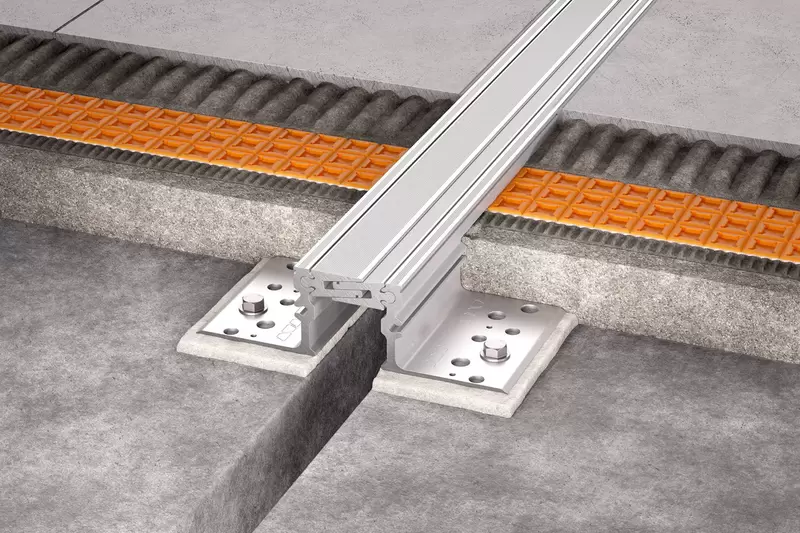

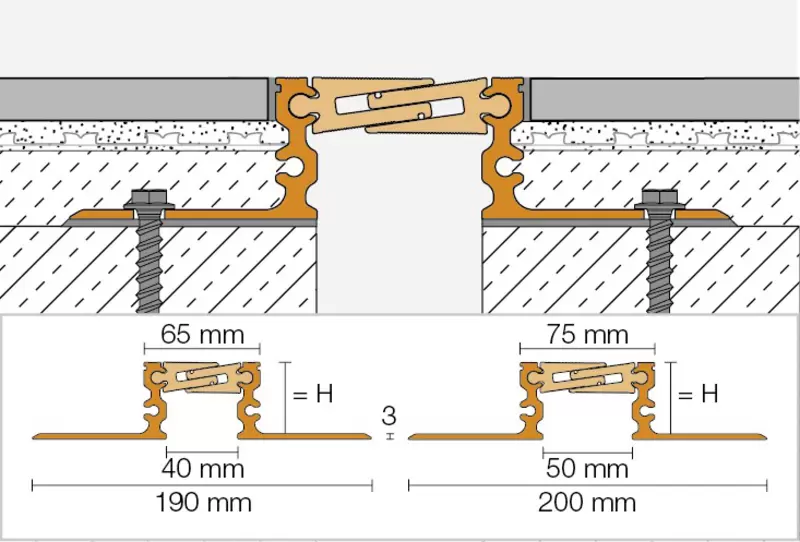

Fästbenen på den förmonterade profilenheten är anslutna till komponenten med hjälp av en skruvförbindning. Beläggningskonstruktionen kan sedan monteras på profilen. Den teleskopiska mittendelen kan hantera horisontella rörelser på ± 6 mm (med en fogbredd på 40 mm) eller ± 10 mm (med en fogbredd på
50 mm). Flänsarna på sidorna möjliggör en tredimensionell rörelsehantering. Detta gör att profilen kan följa de respektive komponenternas rörelser.

DILEX-STF är designad för att användas i högtrafikerade områden med intensiv person- och trucktrafik, t.ex. i lager och produktionshallar, köpcentrum, flygplatser, tågstationer, parkeringsgarage eller för ytor som maskinrengörs.

1. Planerarens specifikationer måste beaktas vid design av produkten. Profilen ska väljas efter konstruktionsfogens bredd och beläggningskonstruktionens höjd. Fästbenen på DILEX-STF får inte sticka ut i fogen.
2. Om underlaget inte är plant eller om höjdjustering krävs, ska det förberedas med ett avjämningsskikt av icke-krympande bruk. Det är viktigt att säkerställa att hela bredden av konstruktionsfogen förblir fri. Vid behov måste detta säkerställas genom att använda fogspackel på plats.
3. DILEX-STF måste då riktas in så att profilens överkant ligger i plan med överkanten på det färdiga golvet. Profilen inte vara högre än beläggningens yta, utan hellre upp till ca 1 mm lägre.
4. Förankringen på båda sidor utförs uteslutande via en mekanisk koppling med respektive komponent. Vi rekommenderar betongskruvankare som exempelvis Heco MMS-plus SS 7,5x80 vz, Heco MMSplus SS 10x70 vz eller motsvarande versioner. Uppdelningen av fästpunkterna sker med minst sju fästpunkter per meter resp. var 30:e cm på båda sidorna.

   Obs: De förmonterade distanserna får inte tas bort före eller under profilmonteringen och får endast tas bort efter att profilen har monterats!

5. Beläggningskonstruktionerna kan sedan monteras på profilen. Det är viktigt att se till att profilens överkant också representerar golvets övre kant och att det finns tillräckligt med utrymme för elastiskt fyllmedel. Plattorna måste läggas så att de täcker hela profilområdet. Lägg alltid en av plattans oskurna sidor mot profilen.
6. Fogutrymmet mellan ytbeläggningen och profilen ska fyllas helt med ett neutralt tvärbundet elastiskt spackel och den fabriksapplicerade skyddsfilmen ska därefter omedelbart avlägsnas.

Profilen finns i följande materialversioner:
A = aluminium

Materialegenskaper och användningsområden

Schlüter-DILEX-STF är profiler av aluminium. Med obehandlade metallytor av aluminium kan produktionsrelaterade visuella skador, såsom märken efter verktyg, inte undvikas. Dessa egenskaper är karakteristiska för tillverkningsprocessen och påverkar inte produkternas funktionalitet.

DILEX-STF måste kontrolleras för lämplighet om kemikalieexponering förväntas. Aluminium är känsligt mot alkaliska medier. Cementmaterial i kombination med fukt har en alkalisk verkan och kan, beroende på koncentrationen och exponeringstiden, ge upphov till korrosion (aluminiumhydroxidbildning). Av detta skäl måste murbruk eller fogmaterial omedelbart tas bort på synliga ytor, och nylagda beläggningar får inte täckas över med folie. Profilen måste bäddas in komplett i konstruktionen så att inget alkaliskt vatten kan samlas i hålrummen.
