Schlüter-DILEX-KSBT  Konstruktionsfogprofil med kantskydd

Schlüter-DILEX-KSBT är en underhållsfri konstruktionsfogprofil för platt- eller naturstensbeläggning.

DILEX-KSBT hindrar ljud i beläggningsmaterialet och minskar överföringen av steg- och kroppsljud i t.ex. trapplan.

Om inte rörelser från den stängda rörelsezonen absorberas kan förbindelsestaget skäras av så att rörelser på ± 5 mm kan tas upp av det 20 mm breda inlägget och rörelser på ± 10 mm kan tas upp av det 30 mm breda inlägget.

Profilen kan användas på golv och i väggar för att skapa ett kontinuerligt, enhetligt utseende. Den lämpar sig även väl för användning i väggar och tak gjorda av gipsskivor eller direkt i gips eller golv.

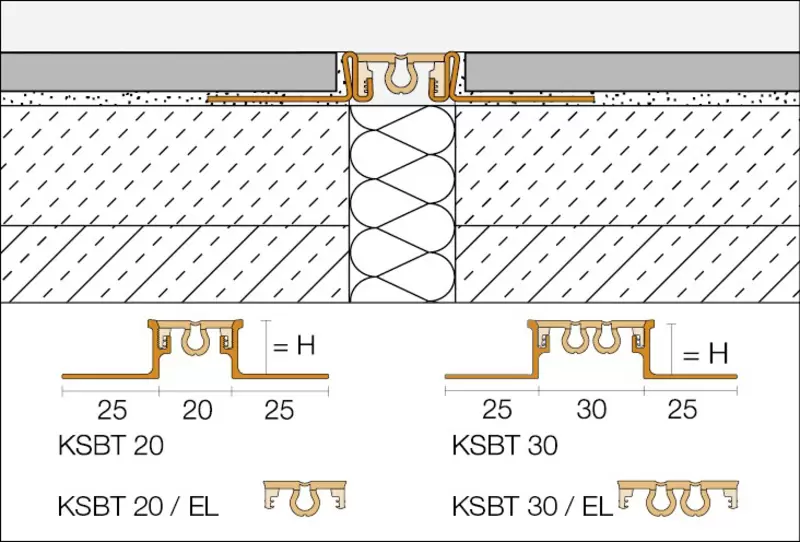

De sidomonterade fästprofilerna med trapetsformade hål av rostfritt stål är anslutna med en 20 eller 30 mm bred, mjukt inställd rörelsezon av termoplastisk elastomer.

Vid skador kan profilinsatsen bytas ut.

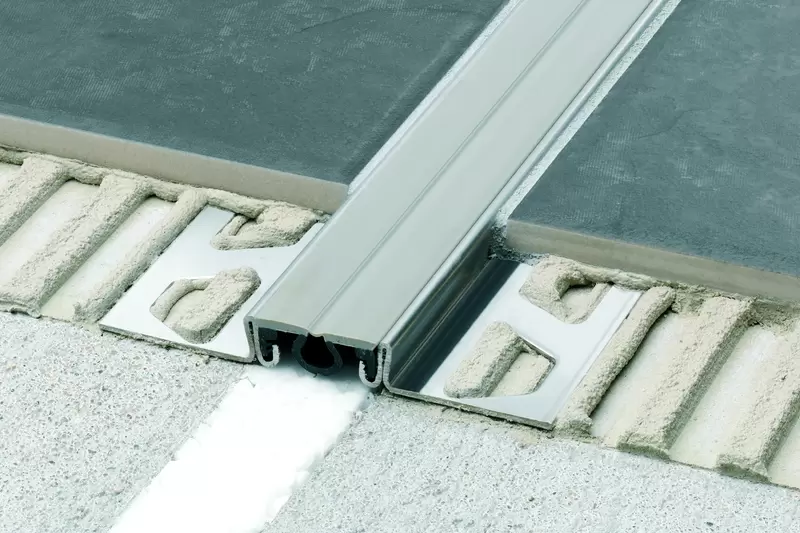

De upphöjda metallbenen skyddar effektivt de angränsande kanterna på beläggningen. Genom den breda rörelsezonen begränsas bärförmågan om den mjuka zonen utsätts för en omedelbar punktbelastning.

1. Schlüter-DILEX-KSBT måste väljas efter kakelplattornas tjocklek.
2. Fästmassa ska appliceras med en tandslev där profilen ska förläggas.
3. DILEX-KSBT trycks in i skiktet med fästmassa och riktas in med hjälp av fästbenet med trapetsformade hål. Fogarna i underlaget ska tas över exakt.
4. Fästbenen med trapetshål måste vara helt fyllda med fästmassa. Applicera fästmassan med mursleven snett emot de lodräta profilbenen.
5. De angränsande golvplattorna måste tryckas i ordentligt så att profilens överkant ligger i linje med golvplattan (profilen får inte vara högre än beläggningens yta, utan hellre upp till ca 1 mm lägre). Plattorna måste läggas så att de täcker hela profilområdet. Lägg alltid en av plattans oskurna sidor mot profilen.
6. Lämna en fog på ca 2 mm till profilen och fyll detta utrymme mellan profilen och plattorna med murbruk.
7. Vid montering av profilinlägget DILEX-KSBT 30/VE i profilen DILEX-KSBT 30 måste spåret i den mjuka zonen skäras till med mattkniven.
   Profilinlägget förses med monteringslimmet Schlüter-KERDI-FIX på baksidan och trycks in i spåret.
8. För kryssfogar måste profilerna skäras till så att fästbenen med trapetshål inte ligger ovanpå varandra när de monteras.

• E = rostfritt stål
  • V2A materialnr 1.4301 = AISI 304
  • V4A materialnr 1.4404 = AISI 316L
• A = aluminium

Rörelsezonen består av mjuk termoplastisk elastomer med gripstänger av hårt material.

Materialegenskaper och användningsområden

Det måste i vissa fall klargöras om den aktuella profiltypen kan användas beroende på kemisk, mekanisk eller annan belastning.

DILEX-EKSBT med sidmonterade rörelseprofiler av rostfritt stål 1.4301 (V2A) eller 1.4404 (V4A) lämpar sig särskilt väl för användningssituationer som förutom en hög mekanisk belastningsförmåga kräver beständighet mot kemiska påfrestningar, t.ex. genom sura eller alkaliska medier och rengöringsmedel. Beroende på den förväntade belastningen går det att välja mellan legeringar med material 1.4301 eller 1.4404. Vid högre belastning, t.ex. i simhallar (sötvatten), rekommenderar vi att 1.4404 används. Rostfritt stål med kvaliteten 1.4404 är inte beständigt mot alla kemiska belastningar som t.ex. saltsyra eller fluorvätesyra samt vissa klor- och saltlösningskoncentrationer.

Detta gäller även i vissa fall för saltvatten- och havsvattenpooler. Särskilda förväntade belastningar måste därför alltid klargöras i förväg.

Schlüter-DILEX-AKSBT med sidofästprofiler av aluminium är känsligt mot alkaliska medier. Cementmaterial i kombination med fukt har en alkalisk verkan och kan, beroende på koncentrationen och exponeringstiden, ge upphov till korrosion (aluminiumhydroxidbildning).

Av detta skäl måste murbruk eller fogmaterial omedelbart tas bort på synliga ytor, och nylagda beläggningar får inte täckas över med folie.

Profilen måste bäddas in komplett i kontaktlagret till kakelplattan så att inget alkaliskt vatten kan samlas i hålrummen.

Schlüter-DILEX-KSBT 30/VE är ett U-profilinlägg av borstat rostfritt stål. Det har förutom en estetisk effekt även en stabiliserande verkan på den mjuka delen av profilen DILEX-KSBT 30.

Rörelsezonen för samtliga profiltyper från DILEX-KSBT består av mycket flexibel termoplastisk elastomer. Materialet har hög beständighet mot kemikalier och mot kemisk belastning som ofta uppstår på plattbeläggning. Det är också resistent mot svampar och bakterier. Inlägget har en temperaturbeständighet på mellan -60 °C och +100 °C. Termoplastisk elastomer kan svetsas för förlängning med profiler.

För kryssfogskonstruktioner med rörelseprofilerna DILEX-KSBT finns insatserna DILEX-KSBT 20/K resp. 30/K tillgängliga i alla färger.
