Schlüter-DILEX-BT  Konstruktionsfogprofil av aluminium

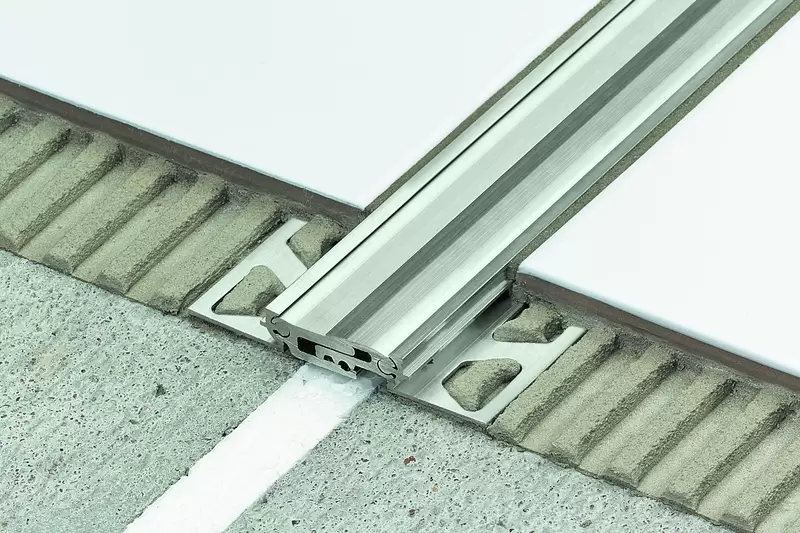

Schlüter-DILEX-BT är en underhållsfri konstruktionsfogprofil i aluminium. Profilen är designad så att fästbenen på sidorna kan förankras i fästskiktet under platt- eller naturstensbeläggningen, eller kan sättas in i avjämningsskiktet genom att använda andra ytmaterial som t.ex. beläggning med matta eller plast. Detta gör att profilen kan följa respektive beläggningskonstruktions rörelser. Rörelser på ± 5 mm kan hanteras tack vare mittendelen som kan skjutas ihop. Flänsarna på sidorna möjliggör en tredimensionell rörelsehantering.

DILEX-BT erbjuder ett säkert kantskydd för beläggningsmaterialet, även där de respektive beläggningarna används av intensiv person- och fordonstrafik, t.ex. i lager- och produktionshallar, köpcenter, flygplatser, tågstationer, parkeringshus eller golvbeläggningar som maskinrengörs. Profilerna kan även integreras i vägg- och innertaksytor av gipskartong eller i puts- eller kakelytor.

1. Schlüter-DILEX-BT måste väljas efter kakelplattornas tjocklek och typ av installation.
2. Vid plattornas gräns ska en tandad murslev användas för att applicera fästmassa.

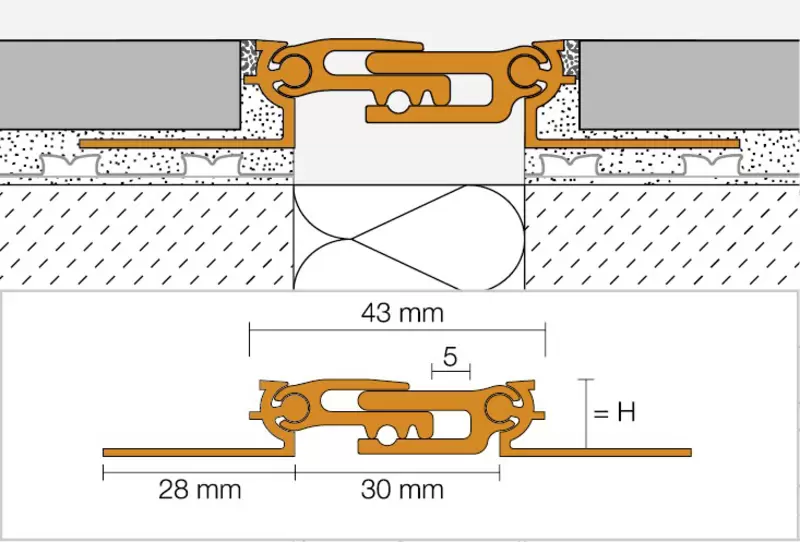

3. DILEX-BT trycks in i skiktet med fästmassa och riktas in med hjälp av fästbenet med trapetsformade hål. Konstruktionsfogarna i underlaget ska tas över exakt.
4. Fästbenen med trapetshål måste vara helt fyllda med fästmassa.
5. De angränsande plattorna måste tryckas i ordentligt och riktas in så att profilens överkant ligger i linje med plattan (profilen får inte vara högre än beläggningens yta, utan hellre upp till ca 1 mm lägre). Plattorna måste bäddas in så att de täcker hela profilområdet. Lägg alltid en av plattans oskurna sidor mot profilen.
6. Plattan läggs vid sidofogsteget, vilket ger en jämn fog på 1,5 mm.
7. Hela fogutrymmet mellan golvplattorna och profilen måste fyllas med fogbruk, och sedan måste skyddsfilmen tas bort omedelbart.
8. Bearbetningen av DILEX-BT på väggar eller tak går till på samma vis som på golv.
9. Vid inarbetning i avjämningslagret måste först höjdinriktade bruksremsor läggas på båda sidor längs med konstruktionsfogen och separeras av en isoleringsremsa.
   1. På bruksremsorna applicerar man ett kontaktlager hydrauliskt bindande murbruk eller cementslam.
   2. DILEX-BT ska läggas på kontaktlagret, riktas in och knackas fast.
   3. Avjämningsytan måste bearbetas i höjdled på så att översidan av den beläggning som ska appliceras är i höjd med profilens övre kant. Profilhöjden ska väljas så att ungefär 15 mm av fästbenet är täckt av murbruk.

Profilen kan levereras i följande materialutföranden:

• A = aluminium
• AE = anodiserat aluminium natur matt

Materialegenskaper och användningsområden

Det måste i vissa fall klargöras om den aktuella profiltypen kan användas beroende på kemisk, mekanisk eller annan belastning.

Schlüter-DILEX-BT består av aluminium och ska kontrolleras så att den kan användas beroende på den förväntade kemiska belastningen. Aluminium är känsligt mot alkaliska medier. Cementmaterial i kombination med fukt har en alkalisk verkan och kan, beroende på koncentrationen och exponeringstiden, ge upphov till korrosion (aluminiumhydroxidbildning). Avlägsna omedelbart bruk eller fogmaterial på synliga ytor.

DILEX-BT av anodiserat aluminium har en yta som förädlats av anodskiktet och som inte förändras vid normal användning.

Ytan måste skyddas från smärglande och repande belastningar. Fästmassa, murbruk eller fogmaterial kan angripa ytan och därför måste smuts omedelbart avlägsnas. I övrigt gäller samma anvisningar som för aluminium.
