Schlüter-DITRA-HEAT-DUO-PS  Självhäftande variant av DITRA-HEAT-DUO

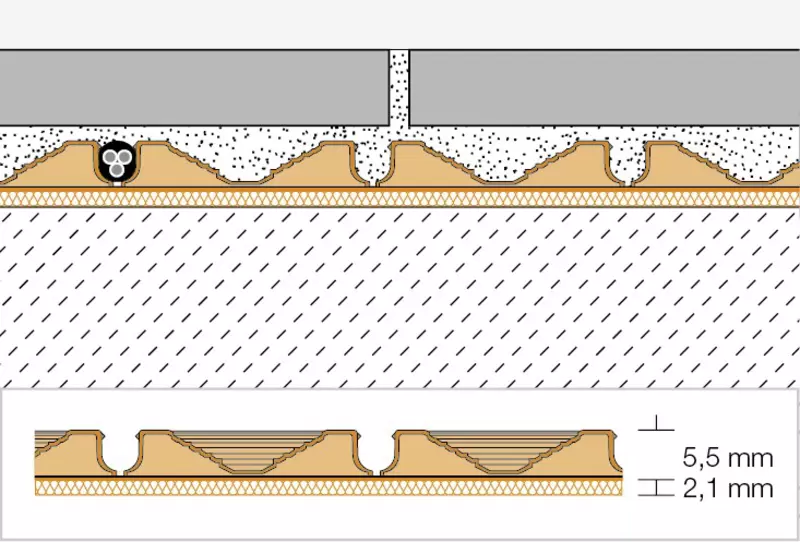

Schlüter-DITRA-HEAT-DUO-PS är en polypropenmatta med laxstjärtformad noppstruktur. Baksidan är försedd med en fiberduk med kontaktlim. Mattan är ett universalunderlag för klinkerplattor som bildar ett frikopplings- och ångtryckutjämnande skikt som även kan användas för att fästa elektriska värmekablar Schlüter-DITRA-HEAT-E-HK och DITRA-HEAT-E-CHC.

DITRA-HEAT-DUO-PS har en speciell 2 mm tjock fleece med kontaktlim på undersidan, vilken både reducerar stegljudet och innebär snabbare uppvärmning.

Det är endast tillåtet att använda DITRA-HEAT-DUO-PS på golv inomhus. Underlaget där DITRA-HEAT-DUO-PS läggs måste vara jämnt, rent, dammfritt, torrt, plant, fast och bärkraftigt och ska inte gå att böja. När DITRA-DUO-PS ska läggas drar man av skyddsfolien och lägger mattan på underlaget. Den kan lyftas och flyttas så länge den inte tryckts fast. Så fort man utövar tryck på mattan limmas mattan fast på underlaget. Omedelbart efter att mattan limmats fast kan värmekablarna dras. De ska ligga med ett minsta avstånd på 9 cm (var tredje noppa) från varandra.

Golvplattorna läggs direkt på DITRA-HEAT-DUO-PS i en tunnbäddsprocess enlighet med gällande föreskrifter. Tunnbäddsbruket förankras i DITRA-HEAT-DUO-PS-mattans laxstjärtformade noppstruktur.

DITRA-HEAT-DUO-PS är vattentätt och kan användas i våtrum om mattorna är tätade med Schlüter-KERDI-KEBA och Schlüter-KERDI-COLL-L. DITRA-HEAT-DUO-PS är inte certifierad enligt ETA eller abP. Om det behövs rekommenderar vi att man använder originalvarianten Schlüter-DITRA-HEAT/HEAT-DUO som läggs på underlaget med tunnbäddsbruk.

Sammanfattning av funktionerna

a) Frikoppling

DITRA-HEAT-DUO-PS isolerar golvbeläggningen från underlaget och neutraliserar på så sätt spänningar mellan underlaget och golvplattorna. Spänningar är en följd av olika formförändringar. På liknande sätt överbryggas spänningssprickor från underlaget och dessa överförs därför inte till klinkerplattorna.

b) Tätskikt

DITRA-HEAT-DUO-PS är en vattentät polypropenmatta med hög ångdiffusionstäthet. Vid noggrann tätning av mattfogar och anslutningar till installerade och upprätta komponenter kan DITRA-HEAT-DUO-PS användas för att framställa ett bundet tätskikt, om det inte krävs ett certifierat tätningsskikt.

DITRA-HEAT-DUO-PS skyddar därmed underkonstruktionen mot skador orsakade av inträngande fukt och aggressiva ämnen.

Observera:
Om det krävs en tät anslutning med ett allmänt byggnadsinspektionsintyg (abP) eller ett europeiskt godkännande (ETA = European Technical Assessment) ska du använda DITRA-HEAT/-DUO varianter för limning med tunnbäddsbruk som har motsvarande godkännande.

c) Lastfördelning (lastnedföring)

Klinkerplattor som läggs på DITRA-HEAT-DUO-PS bör vara minst 5 x 5 cm stora och ha en minsta tjocklek på 5,5 mm. DITRA-HEAT-DUO-PS överför alla mekaniska belastningar som verkar på klinkerplattorna direkt till underlaget via golvet med de kvadratiska fördjupningarna fyllda med tunnbäddsbruk. Detta innebär att klinkerplattor som lagts på DITRA-HEAT-DUO-PS tål hög belastning.

DITRA-HEAT-DUO-PS används för trafiklaster upp till 3 kN/m². Hit räknas hushåll och företagslokaler med medelhög trafik (bostadshus, kontors- och förvaltningsmiljöer, restauranger, hotell, konferensrum, rum på boenden och sjukhus m.m.).

Slagbelastningar på keramiska beläggningar genom hårda föremål ska undvikas med konstruktioner som upprättas med DITRA-HEAT-DUO-PS.

d) Bindningsförmåga

Med den speciella limfilmen på fiberdukens baksida ger DITRA-HEAT-DUO-PS en enastående vidhäftning på underlaget och den mekaniska förankringen av tunnbäddsbruket i fördjupningarna mellan nopporna gör att klinkerplattorna fäster bra. DITRA-HEAT-DUO-PS kan bara användas för golv inomhus.

e) Termisk isolering

DITRA-HEAT-DUO-PS har en 2 mm tjock speciell fiberduk på baksidan som ger snabbare uppvärmning.

f) Stegljudsdämpning

För DITRA-HEAT-DUO-PS har man mätt förbättrad stegljudsdämpning (∆LW) på 14 dB (enligt DIN EN ISO 10140) i installerat tillstånd.

Den faktiska förbättringen beror på förhållandena på plats (golvets uppbyggnad) och kan avvika från värdet som anges här. De nämnda testresultaten kan alltså inte tillämpas generellt för varje byggsituation.

Underlag för Schlüter-DITRA-HEAT-DUO-PS

Kontrollera alltid att de underlag där DITRA-HEAT-DUO-PS ska läggas är godkända vad gäller planhet/jämnhet, belastbarhet, renhet och övrig kompatibilitet. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Kompensation för ojämnheter, höjdskillnader eller lutning måste göras innan DITRA-HEAT-DUO-PS läggs.

För att säkerställa en effektiv golvuppvärmning krävs värmeisolering. Detta gäller särskilt mot mark resp. ouppvärmda rum. För snabbare uppvärmning rekommenderar vi DITRA-HEAT-DUO-PS på ouppvärmda konstruktioner med flytspackel.

DITRA-HEAT-DUO-PS kan inte monteras på komponenter som är i kontakt med jord, som inte redan är tätade mot stigande fukt resp. tryckande vatten. Ett fungerande horisontellt spärrskikt är absolut nödvändigt.

Betong

Betong formförändras under lång tid genom att den krymper. I betong och spännbetong kan spänningar dessutom uppstå vid nedböjning.

Genom att använda DITRA-HEAT-DUO-PS absorberas spänningarna som uppstår mellan betongen och kakel- eller klinkerbeläggningen så att plattorna kan läggas ca 28 dagar efter att betongen har gjutits.

Gjutna cementgolv

Gjutna cementgolv måste vara minst 28 dagar gamla och vara härdade enligt gällande regler och ha en fuktkvot på mindre än 2 CM-% innan plattorna läggs.

Särskilt flytspackel eller cementgolv och gjutna golv för golvvärme har dock tendenser att deformeras och spricka även senare t.ex. på grund av belastningar och temperaturförändringar. När DITRA-HEAT-DUO-PS används kan golvplattorna läggas på färska cementgolv så snart ytan är torr. (Vid ett standardgjutet cementgolv och god ventilation efter ca 3–5 dagar).

Om sprickor eller deformationer i underlaget skulle uppstå senare, neutraliseras dessa med DITRA-HEAT-DUO-PS och överförs inte till klinkerplattorna.

Kalciumsulfatgolv

Kalciumsulfatgolv (anhydritgolv) får enligt gällande regler innehålla endast max. 0,5 CM-% restfukt när plattorna läggs. Genom att DITRA-HEAT-DUO-PS används kan golvplattor monteras redan vid en fukthalt på mindre än 2 CM-%.

Om det krävs, behandla underlagets yta i enlighet med de tekniska föreskrifterna och tillverkarens specifikationer (slipning, grundering). Därefter kan DITRA-HEAT-DUO-PS sättas på den förbehandlade golvytan. DITRA-HEAT-DUO-PS skyddar det gjutna golvet mot inträngande fukt på ytan. Gjutna kalciumsulfatgolv är känsliga för fukt och måste därför skyddas mot ytterligare genomfuktning, t.ex. fuktbelastning underifrån.

Underlag för golvvärme

P.g.a. den termiska frikopplingsfunktionen hos DITRA-HEAT-DUO-PS rekommenderas den inte på gjutna underlag för golvvärme.

Plastbeläggningar och ytskikt

Ytorna måste alltid vara bärande och vara lämpliga eller förbehandlade så att limmet på DITRA-HEAT-DUO-PS klinkerplattans baksida får fäste. Fästmassans kompatibilitet med underlaget måste kontrolleras i förväg. DITRA-HEAT-DUO-PS får endast användas på lösningsmedelsfria och oljefria beläggningar.

Spån- och träfiberskivor

Dessa material är särskilt känsliga för formförändringar om de utsätts för fukt (eller kraftiga luftfuktighetsvariationer). Man bör därför alltid använda spån- eller träfiberskivor som är impregnerade mot fuktabsorption.

Skivorna kan i princip användas som underlag på golv inomhus. Skivornas tjocklek bör väljas så att de är tillräckligt stabila i formen i kombination med en lämplig bärande konstruktion.

Infästningen görs genom att skivorna skruvas fast med lämpliga, täta mellanrum. Skarvarna ska vara spontade och måste vara helt tätade. Det måste finnas ca 10 mm kantfogar till angränsande komponenter. DITRA-HEAT-DUO-PS neutraliserar de spänningar som uppstår vid beläggning av plattor på golv eller vägg och förhindrar dessutom att fukt tränger in.

Trägolv

Det går att lägga keramiska plattor på trägolv med tillräckligt bärande, fastskruvade, spontade brädor. Här har det har dock visat sig fungera väl att lägga ytterligare ett lager spån- eller träfiberskivor. Innan DITRA-HEAT-DUO-PS läggs bör träunderlaget ha jämn fuktkvot. Ojämna golv bör jämnas ut i förväg med lämpliga åtgärder.

1. Kontrollera alltid att de underlag där DITRA-HEAT-DUO-PS ska läggas är lämpliga för detta. Det gäller planhet/jämnhet, belastbarhet, renhet och övrig kompatibilitet. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Kompensation för ojämnheter, höjdskillnader eller lutning måste göras innan plattorna läggs.

2. Underlaget ska vara dammfritt före läggningen och ska därför dammsugas noggrant.

   Observera:
   En grundering av underlaget är inte absolut nödvändig, vid behov kan en förbehandling dock utföras med en vanlig grundfärg som finns i handeln.

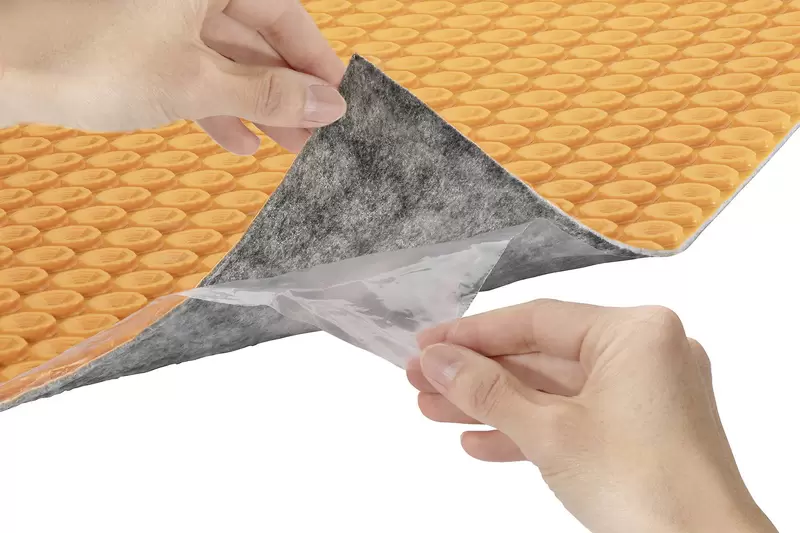

3. Frikopplingsmattan DITRA-HEAT-DUO-PS skärs till rätt mått och läggs ut. Därefter tas baksidans skyddsfolie bort från den självhäftande plattorna och mattan trycks på underlaget med en putsbräda eller tryckrulle (-vals) över hela ytan.

   Observera:
   Om material på rulle läggs rekommenderas att rikta och passa in DITRA-HEAT redan när läggs ut och spänna den lätt när den appliceras. Lätta justeringar är möjliga innan du trycker fast frikopplingsmattan. Easycut-skärmönstret reducerar mattans återfjädringskrafter till ett minimum.

4. För att förhindra skador på DITRA-HEAT-DUO-PS efter att den installerats eller förhindra att den lossnar från underlaget, bör mattan skonas mot mekanisk överbelastning, t.ex. genom golvskydd (särskilt på de sträckor som används till materialtransport).

   Bearbetning av elektriska komponenter från Schlüter-DITRA-HEAT-E (beakta datablad 6.6)

   Elinstallationen får bara utföras av en behörig elektriker (EN 60335-1).

5. Värmekablarna kan dras direkt efter limningen av frikopplingsmattan DITRA-HEAT-DUO-PS med ett rivbräde eller en tryckrulle. Där den svetsade ledningsänden är ska en passande fördjupning planeras.
6. Golvgivarna läggs direkt i den pålimmade frikopplingsmattan DITRA-HEAT-DUO-PS. Då golvgivaren bäddas in direkt i tunnbäddsbruket och inte kan bytas ut ska du planera för en reservgivare vid installationen (en andra givare som reservgivare ingår i leveransen till termostaten). Givarna ska läggas mitt emellan två värmekabelslingor.

Observera:Innan du bäddar in givarna i tunnbäddsbruket ska du mäta motståndsvärdena, t.ex. med kabelprovaren DITRA-HEAT-E-CT, och jämföra med värdena som står i regleranvisningen.

Mer information för installation och inställning av elkomponenterna i Schlüter-DITRA-HEAT-E-programmet finns i respektive medföljande bruksanvisning eller databladet 6.6 Schlüter-DITRA-HEAT-E.

Tätskikt med Schlüter-DITRA-HEAT-DUO-PS

Vid noggrann tätning av mattfogar och anslutningar till installerade och upprätta komponenter kan DITRA-HEAT-DUO-PS användas för att framställa ett bundet tätskikt, om det inte krävs ett certifierat tätningsskikt.

Om det krävs ett allmänt byggnadsinspektionsintyg (abP) eller ett europeiskt godkännande (ETA = European Technical Assessment) ska du använda DITRA-HEAT/-DUO varianter för limning med tunnbäddsbruk som har motsvarande godkännande.

DITRA-HEAT-DUO-PS skyddar underlaget mot skador orsakade av inträngande fukt och aggressiva ämnen. För att utföra tätskikt på fogar ska du spackla tätningslimmet Schlüter-KERDI-COLL-L över fogarna och bädda in tätningsbandet Schlüter-KERDI-KEBA med minst 12,5 cm bredd över fogarna. För tätning av golv-/vägganslutningar klistras KERDI-KEBA, i lämplig bredd, på DITRA-HEAT-DUO-PS på golvet och direkt på underlaget på väggen. Tätningsbanden bör täcka minst 5 cm. Även anslutningar till fast installerade komponenter som t.ex. dörr- och fönsterelement och balkongkantprofiler av metall, trä eller plast kan utföras funktionellt med KERDI-KEBA. För att göra detta appliceras först Schlüter-KERDI-FIX på ytorna som ska limmas på de installerade komponenterna. Den återstående bredden limmas med KERDI-COLL-L över hela ytan på DITRA-HEAT-DUO-PS.

Kontrollera först om KERDI-FIX lämpar sig för att limma materialet hos respektive komponent. DITRA-HEAT-DUO-PS ska separeras vid befintliga rörelsefogar eller delningsfogar och klistras över med Schlüter-KERDI-FLEX på skarvfogarna. Värmekablar får inte dras över expansions- och kontraktionsfogar.

KERDI-FLEX ska också användas för flexibla kantavslut. Alternativt kan även KERDI-KEBA användas här om det har bildats en ögla.

DITRA-HEAT-DUO-PS är en polypropenfolie med en laxstjärtformad noppstruktur och ett Easycut-skärmönster. Fiberduken på baksidan är försedd med en speciell termoplastisk, ej vattenlöslig och lösningsmedelsfri limfilm. Tjockleken ovanför noppstrukturen är ca 7,6 mm.

Varken polypropen eller limfilmen är UV-stabila på lång sikt, så det är viktigt att undvika långvarigt, intensivt solljus under förvaring och bearbetning. Den rekommenderade bearbetningstiden för DITRA-HEAT-DUO-PS är 18 månader vid torr och frostfri förvaring (5–30 °C).

DITRA-HEAT-DUO-PS ska bearbetas vid en omgivningstemperatur på 5 till 30 °C.

Materialegenskaper och användningsområden

DITRA-HEAT-DUO-PS är rötsäkert, vattentätt, expanderbart och överbryggar sprickor. Dessutom är polypropenfolien mycket beständig mot påverkan av vattenlösningar, salter, syror och alkalier, många organiska lösningsmedel, alkoholer och oljor. Limfilmen är ej vattenlöslig och fäster permanent på beläggningar som är fria från lösningsmedel, mjukgörare och olja.

Beständigheten mot särskilda objektsspecifika påfrestningar måste undersökas speciellt. Då anges även förväntad koncentration, temperatur och exponeringstid. Ångdiffusionstätheten är hög. DITRA-HEAT-DUO-PS med limfilmen på baksidan är fysiologiskt ofarlig. Baksidans skyddsfolie av polyetylen och förpackningsmaterialet är helt återvinningsbart.

Om de kan användas under kemiska eller mekaniska påfrestningar måste bestämmas i varje enskilt fall. Nedan följer endast allmänna råd.

Golvplattor på DITRA-HEAT-DUO-PS kan ge ett något ihåligt ljud när man går med hårda skor på dem eller knackar med ett hårt föremål, vilket är en följd av konstruktionsmetoden.

Det är endast tillåtet att använda DITRA-HEAT-DUO-PS på golv inomhus.
