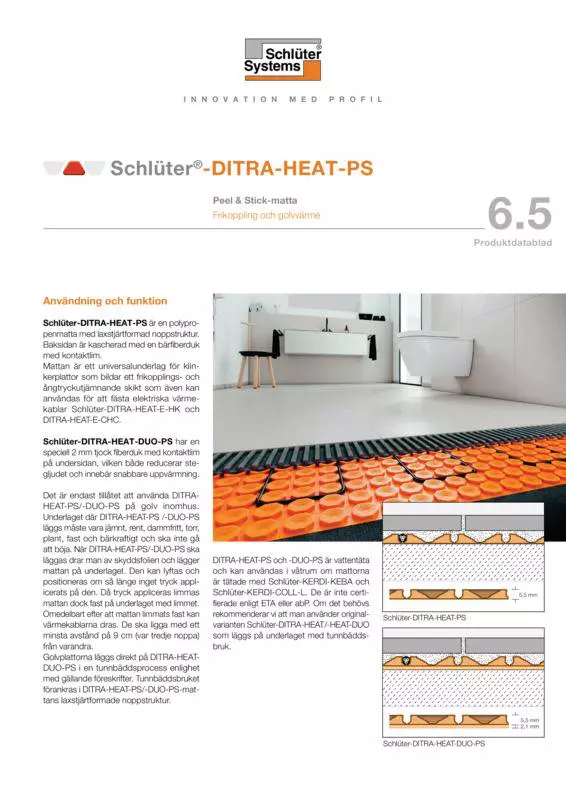

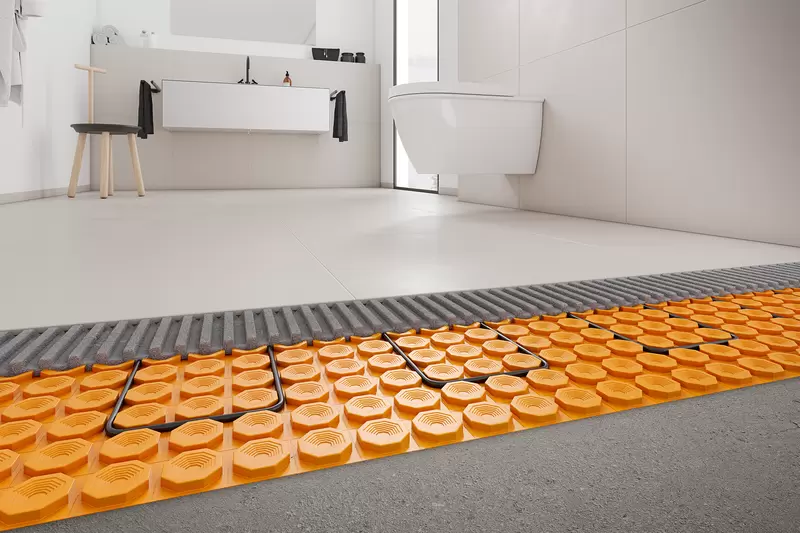

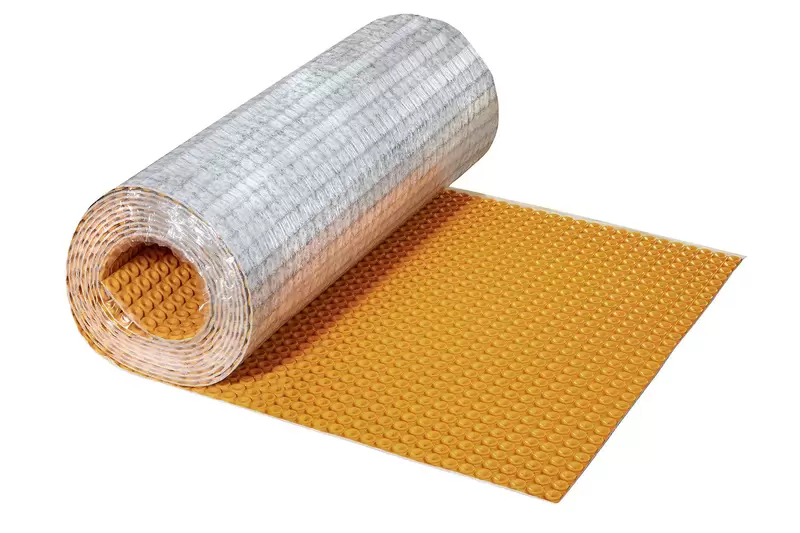

Schlüter-DITRA-HEAT-PS är en polypropenmatta med laxstjärtformad noppstruktur. Baksidan är kascherad med en bärfiberduk med kontaktlim. Mattan är ett universalunderlag för klinkerplattor som bildar ett frikopplings- och ångtryckutjämnande skikt som även kan användas för att fästa elektriska värmekablar Schlüter-DITRA-HEAT-E-HK och DITRA-HEAT-E-CHC.

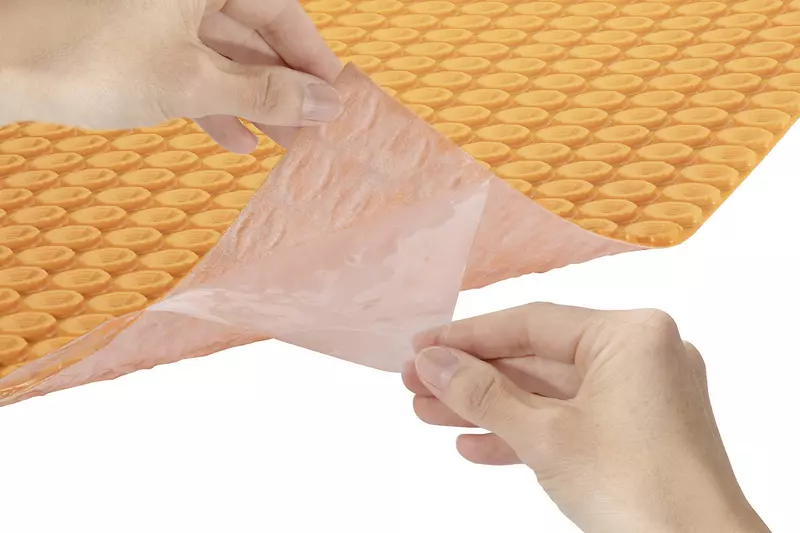

Det är endast tillåtet att använda DITRA-HEAT-PS i golv inomhus. Vid läggningen av DITRA-HEAT-PS måste underlaget vara jämnt, rent, dammfritt, torrt, plant, fast och bärkraftigt och får inte böjas vid belastning. Vid läggningen av DITRA-HEAT-PS dras skyddsfilmen av och mattan läggs på underlaget. Den kan lyftas och flyttas så länge den inte tryckts fast. Så fort man utövar tryck på mattan limmas mattan fast på underlaget. Omedelbart efter att mattan limmats fast kan värmekablarna dras. De ska ligga med ett minsta avstånd på 9 cm (var tredje noppa) från varandra.

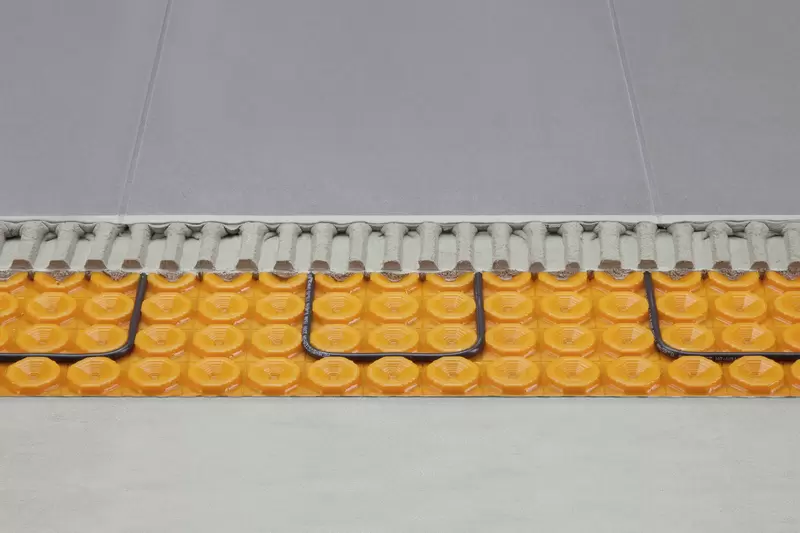

Golvplattorna läggs direkt på DITRA-HEAT-PS i en tunnbäddsprocess enlighet med gällande föreskrifter. Tunnbäddsbruket förankras i DITRA-HEAT-PS-mattans laxstjärtformade noppstruktur.
DITRA-HEAT-PS är vattentätt och kan användas i våtrum om mattorna är tätade med Schlüter-KERDI-KEBA och Schlüter-KERDI-COLL-L. DITRA-HEAT-PS är inte certifierad enligt ETA eller abP. Om det behövs rekommenderar vi att man använder originalvarianten Schlüter-DITRA-HEAT/HEAT-DUO som läggs på underlaget med tunnbäddsbruk.
Sammanfattning av funktionerna
a) Frikoppling
DITRA-HEAT-PS isolerar golvbeläggningen från underlaget och neutraliserar på så sätt spänningar mellan underlaget och golvplattorna. Spänningar är en följd av olika formförändringar. På liknande sätt överbryggas spänningssprickor från underlaget och dessa överförs därför inte till klinkerplattorna.
b) Tätskikt
DITRA-HEAT-PS är en vattentät polypropenmatta med hög ångdiffusionstäthet. Vid noggrann tätning av mattfogar och anslutningar till installerade och upprätta komponenter kan DITRA-HEAT-PS användas för att skapa ett tätskikt, om det inte krävs att det är ett certifierat tätskikt.
DITRA-HEAT-PS skyddar därmed underkonstruktionen mot skador orsakade av inträngande fukt och aggressiva ämnen.
Observera:
Om det krävs ett godkänt tätskikt med ett allmänt byggnadsinspektionsintyg (abP) eller ett europeiskt godkännande (ETA = European Technical Assessment) ska du använda DITRA-HEAT/-DUO varianter för limning med tunnbäddsbruk som har motsvarande godkännande.
c) Lastfördelning (lastnedföring)

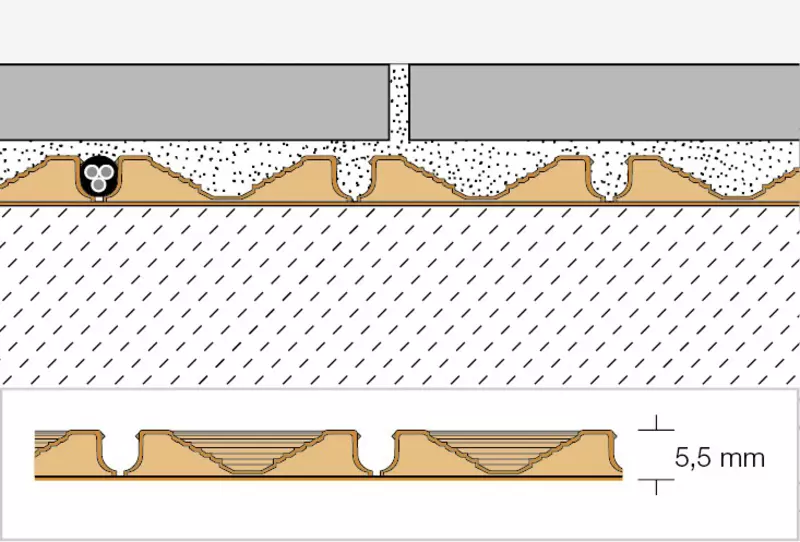

Klinkerplattor som läggs på DITRA-HEAT-PS bör vara minst 5 x 5 cm stora och ha en minsta tjocklek på 5,5 mm. DITRA-HEAT-PS överför alla mekaniska belastningar som verkar på klinkerplattorna direkt till underlaget via golvet med de kvadratiska fördjupningarna fyllda med tunnbäddsbruk. Detta innebär att klinkerplattor som lagts på DITRA-HEAT-PS tål hög belastning.
DITRA-HEAT-PS används för trafiklaster upp till 3 kN/m². Hit räknas hushåll och företagslokaler med medelhög trafik (bostadshus, kontors- och förvaltningsmiljöer, restauranger, hotell, konferensrum, rum på boenden och sjukhus m.m.).
Slagbelastningar på keramiska beläggningar genom hårda föremål ska undvikas med konstruktioner som upprättas med DITRA-HEAT-PS.
d) Bindningsförmåga
Med den speciella limfilmen på bärplattornas baksida ger DITRA-HEAT-PS en enastående vidhäftning på underlaget och den mekaniska förankringen av tunnbäddsbruket i de genomskurna kvadratiska fördjupningarna gör att klinkerplattorna fäster bra. DITRA-HEAT-PS kan bara användas för golv inomhus.
Underlag för Schlüter-DITRA-HEAT-PS
Kontrollera alltid att de underlag där DITRA-HEAT-PS ska läggas är godkända vad gäller planhet/jämnhet, bärighet, renhet och övrig kompatibilitet. Komponenter på ytan som försämrar vidhäftningen måste tas bort. Kompensation för ojämnheter, höjdskillnader eller lutning måste göras innan DITRA-HEAT-PS läggs.
För att säkerställa en effektiv golvuppvärmning krävs värmeisolering. Detta gäller särskilt mot mark resp. ouppvärmda rum.
För snabbare uppvärmning av ouppvärmda flytspackelkonstruktioner rekommenderar vi DITRA-HEAT-DUO-PS med termisk frikopplingsfunktion eller Schlüter-KERDI-BOARD som isolering samt vid behov även som höjdutjämning (se datablad 12.1).
DITRA-HEAT-PS kan inte monteras på komponenter som är i kontakt med jord, som inte redan är tätade mot stigande fukt resp. tryckande vatten. Ett fungerande horisontellt spärrskikt är absolut nödvändigt.
Betong
Betong formförändras under lång tid genom att den krymper. I betong och spännbetong kan spänningar dessutom uppstå vid nedböjning.
Genom att använda DITRA-HEAT-PS absorberas spänningarna som uppstår mellan betongen och kakel- eller klinkerbeläggningen så att plattorna kan läggas ca 28 dagar efter att betongen har lagts.
Gjutna cementgolv
Gjutna cementgolv måste vara minst 28 dagar gamla och vara härdade enligt gällande regler och ha ett fuktinnehåll på mindre än 2 CM-% innan plattorna läggs.
Särskilt flytspackel eller cementgolv och gjutna golv för golvvärme har dock tendenser att deformeras och spricka även senare t.ex. på grund av belastning och temperaturförändringar. När DITRA-HEAT-PS används kan golvplattorna läggas på färska cementgolv så snart ytan är torr. (Vid ett standardgjutet cementgolv och god ventilation efter ca 3–5 dagar).
Om sprickor eller deformationer i underlaget skulle uppstå senare, neutraliseras dessa med DITRA-HEAT-PS och överförs inte till klinkerplattorna.
Kalciumsulfatgolv
Kalciumsulfatgolv (anhydritgolv) får enligt gällande regler innehålla endast max. 0,5 CM-% restfukt när plattorna läggs. Genom att DITRA-HEAT-PS används kan golvplattor monteras redan vid en fukthalt på mindre än 2 CM-%.
Om det krävs, behandla underlagets yta i enlighet med de tekniska föreskrifterna och tillverkarens specifikationer (slipning, grundering). Därefter kan DITRA-HEAT-PS läggas på den förbehandlade golvytan. DITRA-HEAT-PS skyddar det gjutna golvet mot inträngande fukt på ytan. Gjutna kalciumsulfatgolv är känsliga för fukt och måste därför skyddas mot ytterligare genomfuktning, t.ex. fuktbelastning underifrån.
Underlag för golvvärme
DITRA-HEAT-PS kan också användas på underlag för golvvärme, i enlighet med de tidigare nämnda anvisningarna (cement, kalciumsulfat). Om DITRA-HEAT-PS används, kan golvbeläggningskonstruktionen värmas upp redan efter 7 dagar. Från och med en temperatur på 25 °C kan framledningstemperaturen dagligen höjas med max. 5 °C upp till drifttemperaturen på max. 40 °C.
Observera:
Genom att lägga DITRA-HEAT-PS ovanpå golvmassan för golvvärme kan man installera uppvärmning i önskade delar, helt oberoende av centralvärmen. Därmed kan den stängas av helt under den så kallade övergångstiden. Dessutom kan DITRA-HEAT-PS användas för att hantera lasttoppar. (P.g.a. den termiska frikopplingsfunktionen hos DITRA-HEAT-DUO-PS rekommenderas den inte på gjutna underlag för golvvärme.)
Plastbeläggningar och ytskikt
Ytorna måste alltid vara bärande och vara lämpliga eller förbehandlade så att limmet på DITRA-HEAT-PS klinkerplattans fiberduk får fäste. Fästmassans kompatibilitet med underlaget måste kontrolleras i förväg. DITRA-HEAT-PS får endast användas på lösningsmedelsfria och oljefria beläggningar.
Spån- och träfiberskivor
Dessa material är särskilt känsliga för formförändringar om de utsätts för fukt (eller kraftiga luftfuktighetsvariationer). Man bör därför alltid använda spån- eller träfiberskivor som är impregnerade mot fuktabsorption.
Skivorna kan användas som underlag på golv inomhus. Skivornas tjocklek bör väljas så att de är tillräckligt stabila i formen i kombination med en lämplig bärande konstruktion.
Infästningen görs genom att skivorna skruvas fast med lämpliga, täta mellanrum. Skarvarna ska vara spontade och måste vara helt tätade. Det måste finnas ca 10 mm kantfogar till angränsande komponenter. DITRA-HEAT-PS neutraliserar de spänningar som uppstår vid beläggning av plattor på golv eller vägg och förhindrar dessutom att fukt tränger in.
Trägolv
Det går att lägga keramiska plattor på trägolv med tillräckligt bärande, fastskruvade, spontade brädor. Här har det har dock visat sig fungera väl att lägga ytterligare ett lager spån- eller träfiberskivor. Innan DITRA-HEAT-PS läggs bör träunderlaget ha jämn fuktkvot. Ojämna golv bör jämnas ut i förväg med lämpliga åtgärder.
