Schlüter-KERDI-LINE-VARIO-H 40 WOT  Avloppssystem för linjära golvbrunnar i duschar i golvnivå, utan vattenlås

Schlüter-KERDI-LINE-VARIO är ett variabelt, flerdelat, linjärt avloppssystem avsett för duschar i golvnivå med keramiska plattor eller natursten.

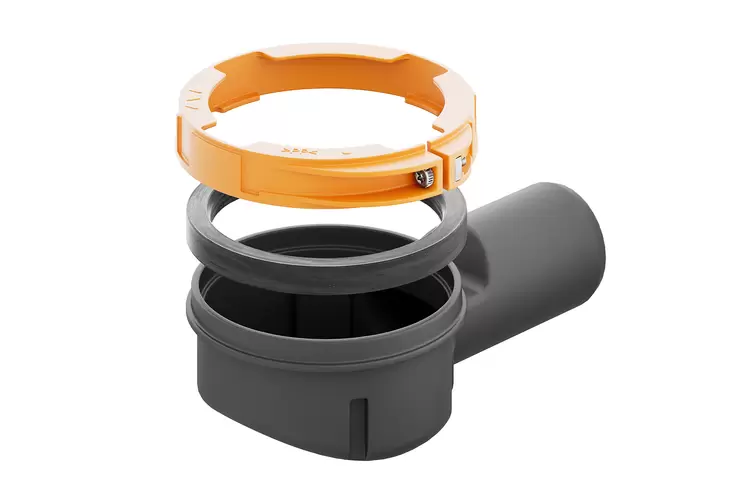

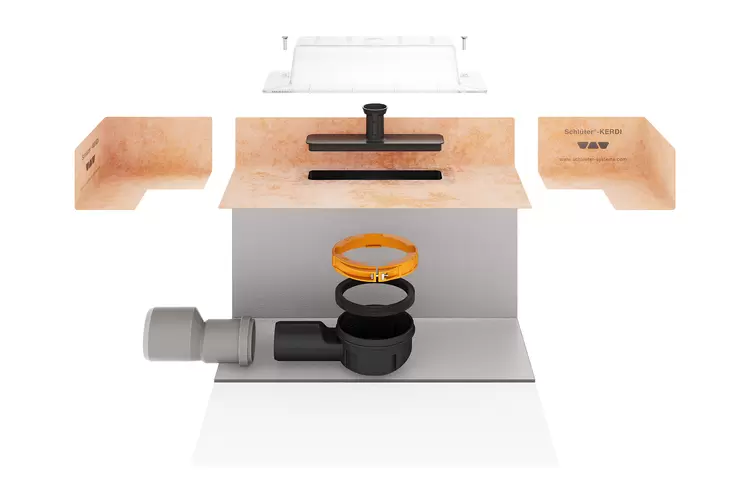

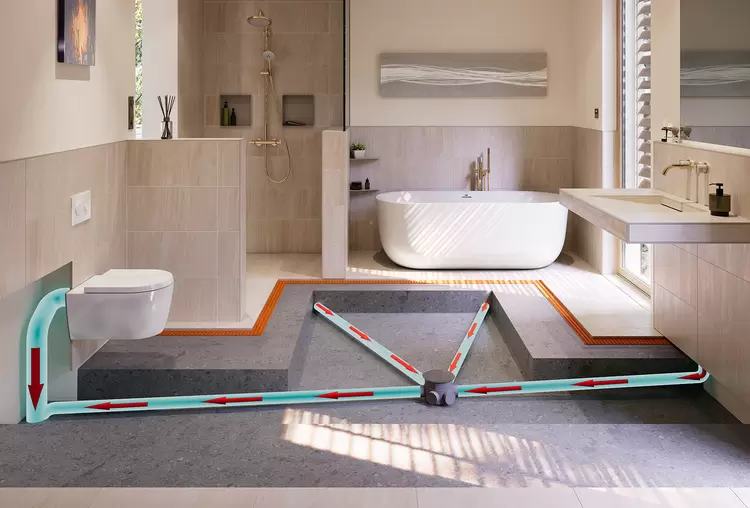

Den tvådelade horisontella avloppsenheten i KERDI-LINE-VARIO-H 40 WOT består av ett avloppshus och en avloppsadapter. Avloppshuset har mycket låg bygghöjd och består av ett 360° vridbart avloppsrör med avloppshus utan integrerat vattenlås. Ett centralt vattenlås krävs alltid i detta fall.

Ljudisoleringen som ingår i satsen förebygger tillförlitligt att ljud överförs punktuellt till den omgivande vägg- och golvkonstruktionen. Den fungerar dessutom som positioneringshjälp vid direkt integrering i vägg.

För att ge extra låg bygghöjd har KERDI-LINE-VARIO-H 40 en avloppsadapter med integrerad Schlüter-KERDI-FLEX-manschett. Den är förmonterad med en tätning i avloppshuset och fixerad med en klämring. Genom att lossa på klämringen går det att vrida avloppshuset 360°. På så vis kan golvavloppet anpassas till alla typer av anslutningsförhållanden på byggplatsen.

För KERDI-LINE-VARIO finns det golvbrunnsprofiler i två olika designutföranden. Dessa kan kapas på längden, justeras på höjden och levereras från fabriken med två passande ändkåpor.

Schlüter-KERDI-LINE-VARIO-COVE är en variabelt avkortningsbar hålkälsprofil för avrinning. Utförandet är antingen i borstat rostfritt stål V4A eller pulverlackerat aluminium med TRENDLINE-yta. Den finns i längderna 120 cm och 180 cm.

Det finns två tillgängliga profilbredder på 26 mm och 34 mm. I det smalare utförandet är avrinningsskåran endast 8 mm bred och 140 mm lång.

I det bredare utförandet är golvbrunnsprofilen 14 mm bred och 140 mm lång. Denna täcks på ett estetiskt tilltalande sätt med en urtagbar list.

I det bredare utförandet går det att beställa en hårsil som tillbehör.

Schlüter-KERDI-LINE-VARIO-WAVE är en W-formad avkortningsbar golvbrunnsprofil. Utförandet är antingen i borstat rostfritt stål V4A eller pulverlackerat aluminium med TRENDLINE-yta. Den finns i längderna 120 cm och 180 cm.

I aluminiumutförandet finns två profilbredder på 34 mm och 42 mm. I det smalare utförandet är avrinningsskåran i mitten endast 14 mm bred och 140 mm lång. I det 42 mm breda utförandet är avrinningsskåran 24 mm bred och 140 mm lång och har tillräckligt med plats för att fästa en hårsil (finns som tillval).

I utförandet i rostfritt stål med en profilbredd på 42 mm är avrinningsskåran 25 mm bred och 140 mm lång och har även tillräckligt med plats för att fästa en hårsil (finns som tillval).

Vid alla KERDI-LINE-VARIO-WAVE-profilutföranden täcks avrinningsskåran på ett estetiskt tilltalande sätt med en urtagbar list.

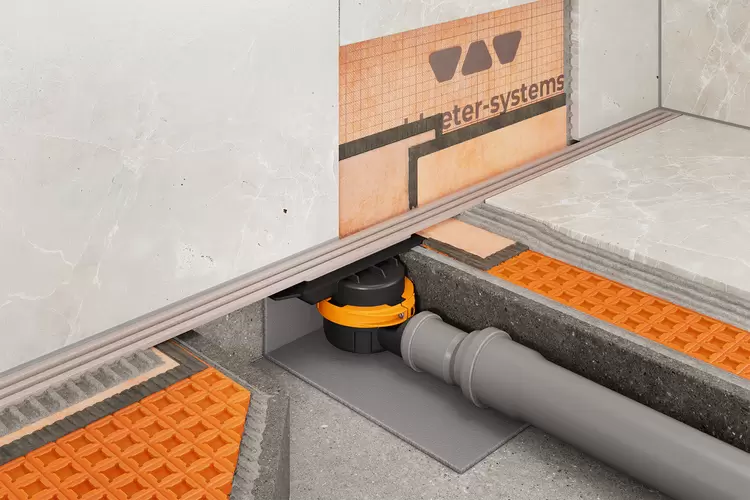

Den flexibla KERDI-manschetten, som på fabriken har integrerats i avloppsadaptern, används för att på ett säkert sätt ansluta avloppshuset till tätskiktet – både på golvet och på de vertikala väggarna. Det transparenta skyddslocket fungerar som skydd under monteringen.

I kombination med något av tätskiktssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT och Schlüter-KERDI-BOARD med tillhörande systemtätningslim Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX ger det godkända tätskikt med anslutande linjeavlopp. Schlüters tätskiktssystem har både tyska allmänna byggnadsinspektionens godkännande (abP) och europeiskt godkännande (ETA = European Technical Assessment).

KERDI-LINE är en systemkomponent som hör till tätningssystemen ovan och får monteras i enlighet med tätningsstandarden DIN 18534.

Observera:

Med KERDI-LINE-VARIO måste avjämningsmassan gjutas med fall på grund av den variabla avloppsdragningen. Avjämningsmassan ska förses med DITRA (se produktdatablad 6.1) eller DITRA-HEAT (se produktdatablad 6.4) på ytan. Som systemkomplettering finns Schlüter-SHOWERPROFILE-S och -R (se produktdatablad 14.1) för golvanslutning eller vägganslutning. SHOWERPROFILE-S är kilformad för att stämma överens med sidoväggarnas lutning. De omgivande väggarna ska tätas med KERDI (se produktdatablad 8.1) eller med KERDI-BOARD (se produktdatablad 12.1).

Ljuddämpning

För att uppfylla ljuddämpning enligt DIN 4109, VDI 4100, ÖNORM B 8115-2 och/eller SIA 181 passar den ljuddämpande mattan Schlüter-KERDI-LINE-SR. Den är utrustad med testade konstruktionsvarianter av KERDI-LINE-VARIO och uppfyller kraven gällande stegljudsnivå, installationsljudnivå och ljudnivå vid användning. Mer detaljerad information finns i planeringsunderlagen.

Bearbetning av KERDI-LINE-VARIO-H 40

1. KERDI-LINE-VARIO-H 40-avloppshuset inklusive adapter positioneras mitt på den bärande konstruktionen resp. på det medföljande 4 mm tjocka ljuddämpningselementet (vid behov på lämplig ljuddämpning, se även kapitlet Ljuddämpning). Beakta samtidigt mittenmärkningen på skyddslocket. För optimal justering kan det bifogade vattenpasset placeras i skyddslockets avsedda fördjupning.

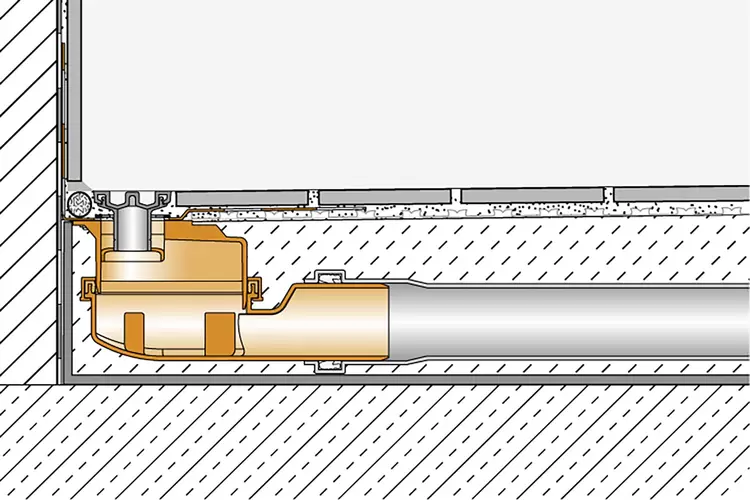

2. Vid direkt väggmontering positioneras avloppshuset inkl. adapter och skyddslocket direkt framför den vertikala väggen med det 4 mm tjocka ljuddämpningselementet som ingår i satsen. Detta säkerställer att det finns ett definierat avstånd till den vertikala väggen (utan väggbeläggning) på 11 mm vid användning av WAVE-profiler. Vid användning av COVE 26-profiler uppstår ett väggavstånd på 15 mm i förbindelse med ljuddämpningselementet. För att här uppnå ett väggavstånd på endast 11 mm går det inte att använda ljuddämpningselementet vid användning av COVE 26-profiler. Eller så måste differensen kompenseras med lämpligt material, t.ex. 5 mm Schlüter-KERDI-BOARD. Alternativt går det att använda COVE 34-profilen, som bara är 8 mm bredare men har samma utseende.
3. Klämringen lossas med den bifogade insexnyckeln för anslutning till avloppsledningen och avloppshuset justeras efter förhållandena på platsen.
4. Kontrollera sedan om adaptern är isatt till anslaget. Därefter ska klämringen dras åt igen för hand.
5. Efter anslutningen till avloppsledningen ska den önskade placeringen kontrolleras igen. För att kompensera ojämnheter och utjämna höjden kan avloppshuset även justeras exakt på ett utjämningsskikt.
6. Utför en täthetskontroll.
7. Avjämningsmassan med fall (2 %) i duschen monteras så att den omsluter hela avloppshuset med lastbärande verkan. Skyddslocket som har skruvats fast på fabriken används här som justerings- och avdragningshjälp och är i höjd med golvmassans övre kant.

Bearbetning av KERDI-LINE-VARIO-H 50

1. KERDI-LINE-VARIO-H 50-avloppshuset positioneras på den bärande konstruktionen resp. på det medlevererade 4 mm tjocka ljuddämpningselementet. (Vid behov på lämplig stegljudsisolering, se även kapitlet Ljuddämpning.) Observera mittenmärkningen på skyddslocket. För optimal justering kan det bifogade vattenpasset placeras i skyddslockets avsedda fördjupning. Avloppsadaptern kortas av för att passa höjden på golvkonstruktionen, gradas och när klämringen har lossats sticks den in i avloppshuset med hjälp av medföljande glidfett.
   Observera: För att säkerställa rörelser i höjdled för beläggningar med isolering kortas avloppsadaptern av så mycket att den inte vidrör avloppshuset.
2. Vid direkt väggmontering positioneras avloppshuset inkl. adapter och skyddslocket direkt framför den vertikala väggen med det 4 mm tjocka ljuddämpningselementet som ingår i satsen. Detta säkerställer att det finns ett definierat avstånd till den vertikala väggen (utan väggbeläggning) på 11 mm vid användning av Schlüter-WAVE-profiler. Vid användning av COVE 26-profiler uppstår ett väggavstånd på 15 mm i förbindelse med ljuddämpningselementet. För att här uppnå ett väggavstånd på endast 11 mm eller mindre går det inte att använda ljuddämpningselementet tillsammans med COVE 26-profiler. Eller så måste differensen kompenseras med lämpligt material, t.ex. 5 mm Schlüter-KERDI-BOARD. Alternativt går det att använda COVE 34-profilen, som bara är 8 mm bredare men har samma utseende.
3. För anslutning till avloppsledningen ska avloppshuset justeras efter förhållandena på platsen.
4. Kontrollera att avloppshuset sitter fast ordentligt och dra sedan åt klämringen för hand.
5. Efter anslutningen till avloppsledningen ska den önskade placeringen kontrolleras igen. För att kompensera ojämnheter och utjämna höjden kan avloppshuset även justeras exakt på ett utjämningsskikt. Med hjälp av den bifogade fästsatsen kan avloppshuset skruvas fast i den bärande konstruktionen.
6. Utför en täthetskontroll.
7. Innan du lägger golvmassan tar du fram det medföljande vattenpasset. Avjämningsmassan med fall (2 %) i duschen monteras så att den omsluter hela avloppshuset med lastbärande verkan. Skyddslocket som har skruvats fast på fabriken används här som justerings- och avdragningshjälp och är i höjd med golvmassans övre kant.

Frikoppling och tätskikt

8. När det går att gå på golvbeläggningen ska du ta bort skyddslocket. Använd tunt murbruk i det här området för att utjämna skavanker i golvmassan.
9. Använd sedan DITRA med tunt murbruk (tandningsrekommendation 3 x 3 mm eller 4 x 4 mm) eller DITRA-HEAT (tandningsrekommendation 6 x 6 mm) för att limma fast på golvmassans yta. Skär till kantdämpningsremsor och ljudisoleringselement till rätt höjd. Kakelformatet på DITRA resp. DITRA-HEAT måste vara minst 5 x 5 cm (se även produktdatablad 6.1 eller 6.4).
10. För att limma fast KERDI-manschetten används en tandad murslev (3 x 3 mm eller 4 x 4 mm) för att applicera tätningslimmet KERDI-COLL-L (se produktdatablad 8.4) på den efterföljande tätskiktsytan. Där bäddas KERDI-manschetten in helt. Beakta fästmassans härdningstid.
11. Även vägganslutningarna med tätningsbanden KERDI-KEBA limmas fackmässigt med KERDI-COLL-L.
12. Plattor eller natursten kan användas som beläggningsmaterial. (Beläggningens tjocklek beror på vald golvbrunnsprofil)

Bearbetning av golvbrunnsprofiler

1. Använd en lämplig handsåg (inte vinkelslip) och den bifogade skärmallen för att kapa av golvbrunnsprofilen så att den stämmer överens med de byggnadsmässiga förhållandena. Grada sedan profilen.
2. I leveransen ingår två ändkåpor som ger ett elegant avslut på profilen.
3. För profilerna COVE 26 och 34 samt WAVE 34 medföljer en täckram, som fixeras och passas in exakt på avloppsadaptern med tunt murbruk i förväg.
4. Fyll på med tunt murbruk under golvbrunnsprofilen för att på så sätt justera profilens höjd. Profilen ska på ett ungefär vara i höjd med beläggningen men något lägre. För optimal lastfördelning är det viktigt att golvbrunnsprofilen bäddas in i bruk utan håligheter, var särskilt noggrann vid själva golvbrunnsöppningen.

Observera:

KERDI-LINE-VARIO kan även monteras i träkonstruktioner. Mer information finns på förfrågan. Avrinningen sker enligt principen för ytavrinning. På grund av konstruktionens utformning uppstår här en vattenansamling på ca 1 cm i golvbrunnsprofilen. Därför är linjeavloppet KERDI-LINE-VARIO endast avsett att placeras vid väggen eller i mitten av duschen och inte där man går in i duschen.

Kontakta vår tekniska säljavdelning vid frågor.

KERDI-LINE-VARIO-WAVE-avloppsprofilen består av anodiserat aluminium som i efterhand förses med en exklusiv pulverlackering. Den finns även i rostfritt stål V4A (materialnr 1.4404 = AISI 316L) med borstad yta.

Schlüter-KERDI-LINE-VARIO-COVE-avloppsprofilen består av anodiserat aluminium som i efterhand förses med en exklusiv pulverlackering. Den finns även i rostfritt stål V4A (materialnr 1.4404 = AISI 316L) med borstad yta.

Det vågformade avloppet/avloppshuset och avloppsadaptern tillverkas av mycket slagtålig PP (polypropen).

KERDI-tätningsmanschetten som har svetsats fast på avloppsadaptern för anslutning till tätskiktet (se produktdatablad 8.1) är tillverkad av polyeten.

Klämringen på det vågformade avloppet/avloppshuset består av färgad PVC (polyvinylklorid).

Skyddslocket är tillverkat av transparent akrylnitril-butadien-styren (ABS).

Materialegenskaper och användningsområden

Schlüter-KERDI-LINE-VARIO-golvbrunnssystemet H50 G5 är testat och certifierat enligt DIN EN 1253-1. Utförandet H40 G5 är testat och certifierat enligt DIN EN 1253-2. Utförandet H40 G6 motsvarar DIN EN 1253-6.

Alla golvbrunnsprofiler förutom WAVE-profilen av aluminium är rullstolsanpassade. Schlüter-KERDI-LINE-VARIO-golvbrunnsprofiler tillverkas i många olika material och med olika ytskikt. Kontrollera i varje enskilt fall om det planerade golvbrunnssystemet är lämpligt för de kemiska, mekaniska eller övriga påfrestningar som kan förväntas. Nedan hittar du allmän information om materialegenskaperna.

Golvbrunnsprofilerna COVE och WAVE tillverkas av borstat rostfritt stål V4A (materialnr 1.4404 = AISI 316L) och lämpar sig särskilt väl för applikationer som, förutom hög mekanisk belastningsförmåga, kräver beständighet mot kemikalier, t.ex. sura eller alkaliska medier och rengöringsmedel. Dessa profiler kan användas i badrum i lägenheter, äldreboenden, hotell, skolor, tvättrännor och duschanläggningar. Rostfritt stål med kvaliteten 1.4404 är inte beständigt mot alla kemiska belastningar som t.ex. saltsyra eller fluorvätesyra samt vissa klor- och saltlösningskoncentrationer. Detta gäller även i vissa fall för salt- och havsvattenpooler. Klargör i god tid hur produkterna ska användas vid särskilda förväntade påfrestningar.

Golvbrunnsprofilerna COVE och WAVE av aluminium (aluminium med strukturbeläggning) har ytor som ger en naturlig karaktär. Aluminiumet är förbehandlat (anodiserat) och pulverlackerat. Beläggningen behåller färgen samt är UV- och väderbeständig. Profilerna kan användas i badrum i lägenheter, äldreboenden eller hotell. Synliga ytor ska skyddas mot smärgling och repning.
