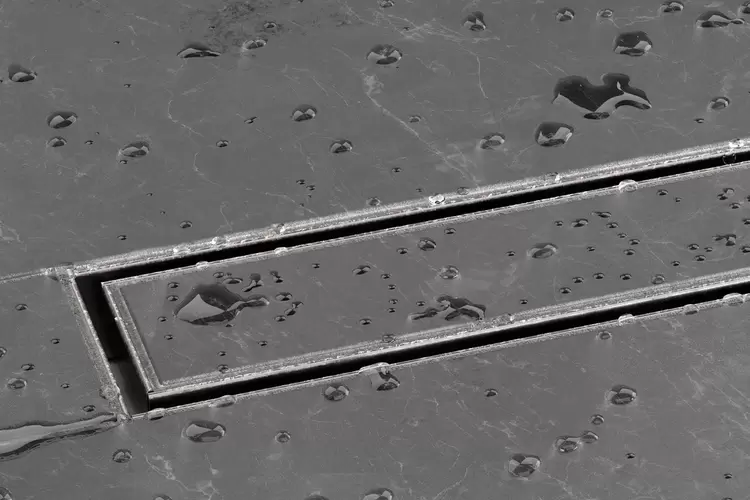

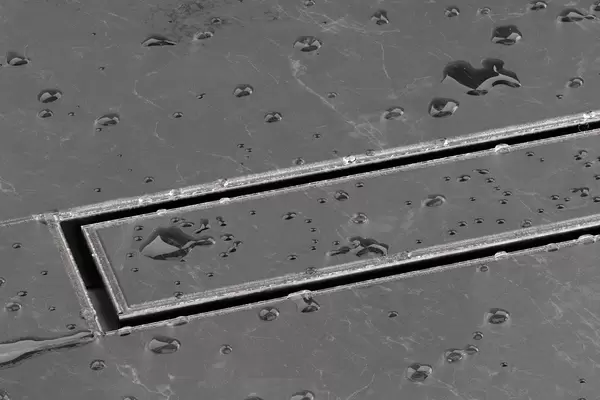

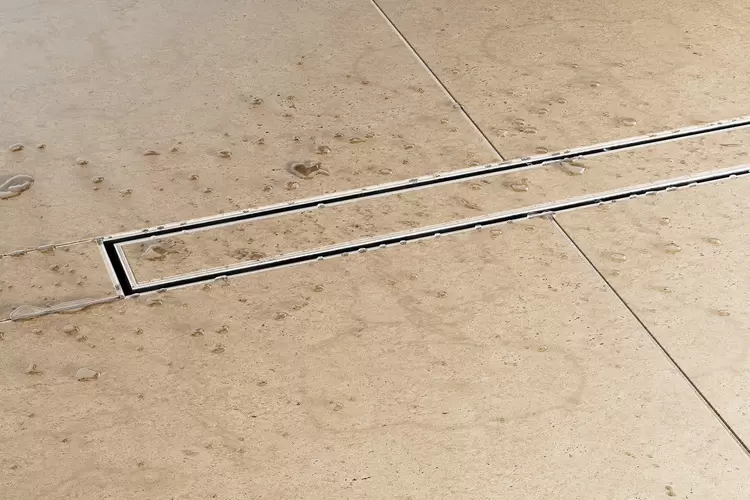

Schlüter-KERDI-LINE-TF  Klinkerhållare med ram av rostfritt stål

Schlüter-KERDI-LINE är ett flerdelat, linjärt avloppssystem avsett för duschar i golvnivå med keramiska plattor, natursten eller beläggningar. Det består av en djupdragen ränna av rostfritt stål och fritt valbara golvbrunnslock/ramkonstruktioner. Dessa kan justeras steglöst med det medföljande monteringstillbehöret för att passa plattor med olika tjocklek. KERDI-LINE passar för montering i mitten eller som väggnära golvbrunn.

Ramkonstruktionerna finns i tre utföranden:

• Som profilram med en 10 mm bred, borstad, högglanspolerad eller pulverlackerad synlig yta
• Som konturram med elegant designade golvbrunnslock
• Som TF-ram med minimalt synlig ram och optimalt kantskydd.

Schlüter-KERDI-LINE-H med horisontellt avlopp är utrustad med ett integrerat vattenlås och avloppshus.

Rännhållarnas höjd: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 med horisontellt avlopp framåt är försedd med ett inbyggt vattenlås och har enligt DIN EN 1253 en avloppskapacitet på ≥0,8 l/s vid en ackumuleringshöjd på 2 cm samt en spärrvattenhöjd på 50 mm.

Rännhållarens höjd: DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F med horisontellt avlopp framåt har ett avloppshus med inbyggt vattenlås.

Rännhållarnas höjd: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, -VS och -KERDI-LINE-VOS för vertikal avrinning, t.ex. genom våningsplanets golv, finns i olika utföranden. KERDI-LINE-V har ett avloppshus med inbyggt vattenlås som förhindrar lukt. KERDI-LINE-VS och KERDI-LINE-VOS levereras med ett rörformat vattenlås – även med golvbrunn som inte är centrerad för KERDI-LINE-VOS.

Rännhållarens höjd: DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 för vertikalt avlopp är försedd med ett integrerat vattenlås och har enligt DIN EN 1253 en avloppskapacitet på ≥1,0 l/s vid en ackumuleringshöjd på 2 cm samt en spärrvattenhöjd på 50 mm.

Rännhållarens höjd: DN 50 (50 mm) = 48 mm

Alla listade dräneringssystem finns för konturramar med designlock samt för profilramar och TF-ramar!

Med KERDI-LINE-H 50 och KERDI-LINE-H 40 monterar du snabbt och enkelt rännan genom att lägga den i den passande rännhållaren av polystyren. Vid KERDI-LINE-V, KERDI-LINE-H 50 G2 och KERDI-LINE-F sitter rännan och rännhållaren redan ihop.

Runt hela rännan sitter en limfläns där en manschett av tätskiktet Schlüter-KERDI är fastlimmad. Den används för säker anslutning av rännan till tätskiktet i golvet och mot de angränsande väggarna. I kombination med något av tätskiktssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT och Schlüter-KERDI-BOARD med tillhörande systemtätningslim Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX ger det godkända tätskikt med anslutande linjeavlopp.

KERDI-LINE är en systemkomponent som uppfyller den tyska tätningsstandarden DIN 18534. Tillsammans med de ovan nämnda Schlüter-systemen är den godkänd genom ett tyskt abP-certifikat (typgodkännande för byggnadsmyndigheter). Fuktklasserna enligt abP finns på tillhörande datablad. KERDI-LINE är enligt ETAG 022 (tätskikt) en komponent i ett system med europeiskt godkännande (ETA = European Technical Assessment). Ovannämnda Schlüter-produkter som provats och godkänts med KERDI-LINE är CE-märkta.

Obs: Schlüter-KERDI-LINE och ramkonstruktionerna ska monteras med cementbaserad fästmassa. Det är inte tillåtet att använda silikon fuktat med ättika på rännan, ramen och silen.

Profilramens synliga ytor och täcksilarna – heltäckande eller perforerade – består av borstat, högglanspolerat rostfritt stål eller pulverlackerat rostfritt stål. För profilramen och TF-ramen kan en klinkerhållare beställas. Dessutom finns det en ramlös, höjdoberoende beläggningshållare (KERDI-LINE-D).

Obs: Innan TF-ramen används måste man kontrollera att avståndet mellan rännan och väggen är korrekt.

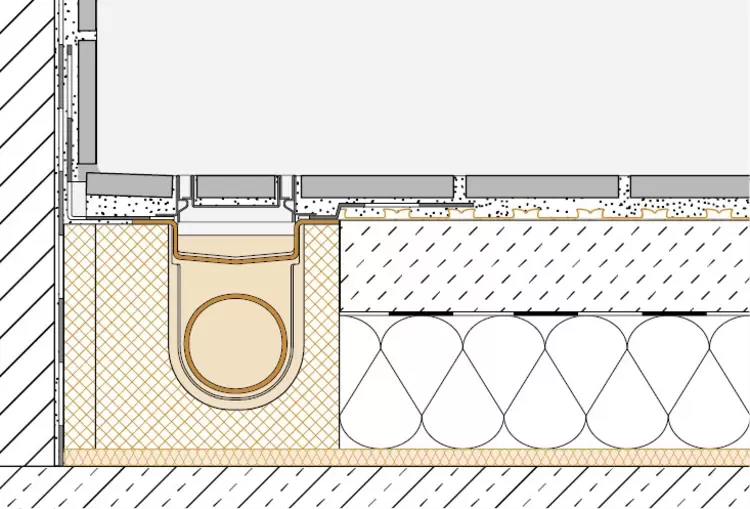

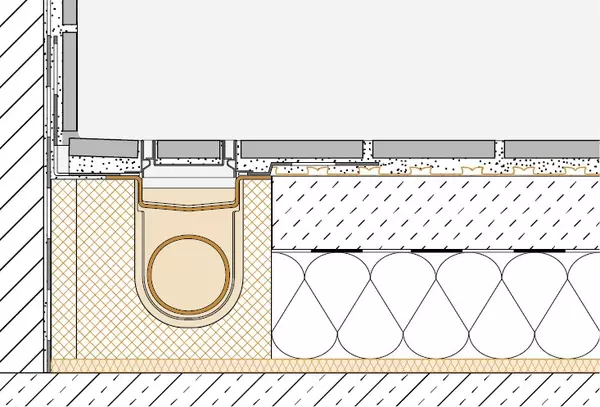

Montering vid vertikal sidovägg

1. Limma fast KERDI-manschetten och innerhörnen Schlüter-KERDI-KERECK limmas ihop tätt med KERDI-COLL-L.
2. Därefter appliceras bruk med tunnbäddsteknik runt avloppsrännan.
3. TF-ramarna har fast höjd beroende på utförande och bäddas in i murbruket med kakelvinklarna.
4. Applicera bruk med tunnbäddsteknik enligt beläggningens tjocklek och justera beläggningen till rätt höjd, helst lite högre än ramen.
5. Ta bort distansremsorna när bruket har torkat.
6. Sedan kan den färdiga klinkerhållaren med klinker sättas in.

Obs: Det är inte tillåtet att använda silikon fuktat med ättika på rännan, ramen och silen.

Rännorna som är upp till 120 cm långa är gjorda av djupdraget rostfritt stål V4A (materialnummer 1.4404 = AISI 316L). Från och med 130 cm längd tillverkas rännorna av kantat, svetsat och sedan betat rostfritt stål V4A (materialnummer 1.4404 = AISI 316L). Rännorna är utrustade med en limfläns på vilken KERDI-manschetten redan är förmonterad. Den är en tätskiktsmatta tillverkad av mjuk polyeten. Båda sidor av den är försedda med en särskild fiberduk.

Avloppshusen är tillverkade av polypropen (PP) med hög slagtålighet eller ABS-plast (akrylnitril-butadien-styren), beroende på typ. Vattenlåset består av fiberförstärkt polypropen (PP). Ramen i rostfritt stål och täcksilen finns i följande utföranden: V4A-materialnummer 1.4404 = AISI 316L. Profilramarnas och täcklockens ytor:

• EB = borstat rostfritt stål
• EP = högglanspolerat rostfritt stål
• EC = pulverlackerat rostfritt stål

Rännhållaren består av tryckstabil, expanderad polystyren (EPS).

Materialegenskaper och användningsområden

Rännorna, ramarna och täcksilar/täcklock är provade och godkända för klassificering K3 enligt EN 1253. Det här är områden utan trafik, t.ex. våtrum i lägenheter, äldreboenden, hotell, skolor, tvätt- och duschanläggningar.

Rännorna, ramarna och täcksilarna är anpassade för rullstolar.

KERDI-LINE av borstat rostfritt stål V4A (materialnr 1.4404 = AISI 316L) lämpar sig särskilt om den förväntas utsättas för höga mekaniska eller kemiska påfrestningar. Rostfritt stål i kvaliteten 1.4404 är dock inte beständigt mot alla kemiska belastningar. Därför är den här sortens rostfritt stål exempelvis inte lämpligt att utsättas för salt- eller fluorvätesyra eller påfrestningar i form av koncentrerat klor- eller saltvatten. Detta gäller även i vissa fall för salt- och havsvattenpooler. Det måste i vissa fall klargöras om det aktuella golvavloppssystemet kan användas och undersökas vilka påfrestningar i form av kemisk, mekanisk eller annan belastning som förväntas. Aggressiva rengöringsmedel får inte användas.

KERDI-LINE-TF ökar även lämpligheten för kommersiell användning, till exempel i hotell, där man tar bort klinkerhållaren regelbundet.

Profilramen och passande täcksilar/täcklock A. B och C av rostfritt stål finns även med strukturbelagda ytskikt. Ytskiktet får då en naturlig karaktär. Det rostfria stålet är förbehandlat och har en polyuretanpulverlackering. Beläggningen behåller färgen samt är UV- och väderbeständig. De synliga ytorna ska skyddas mot smärgling och repning.
