Schlüter-KERDI-LINE-VARIO-H  avloppssystem för linjäravlopp för duschar i golvnivå

Schlüter-KERDI-LINE-VARIO är ett variabelt, flerdelat, linjärt avloppssystem avsett för duschar i golvnivå med keramiska plattor eller natursten.

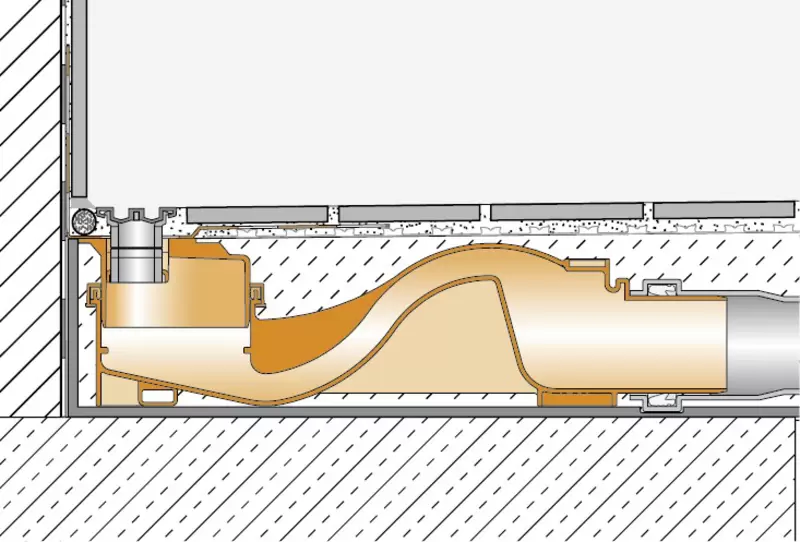

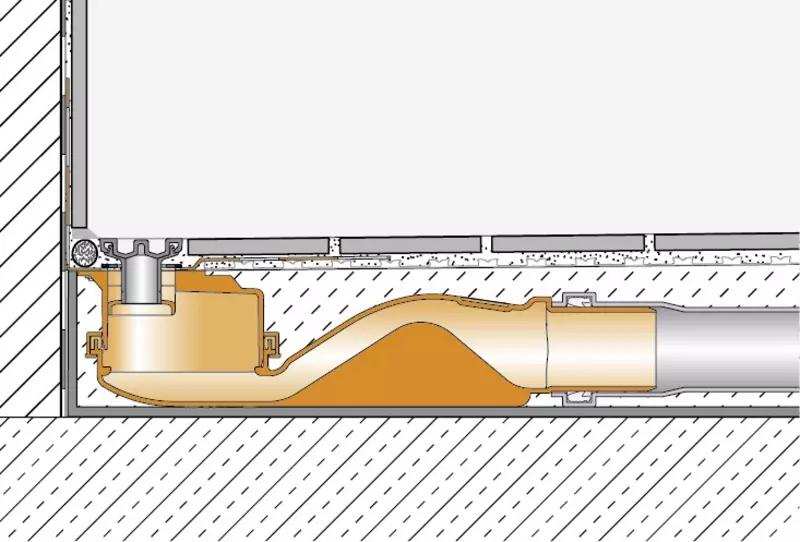

Den tvådelade horisontella avloppsenheten i KERDI-LINE-VARIO består av ett avloppshus och en avloppsadapter. Avloppshuset består av ett 360° vridbart vågformat avloppsrör med mycket låg bygghöjd och ett integrerat vattenlås. Den vågformade konstruktionen ger snabbt vattenflöde i golvbrunnen när vattnet rinner igenom, vilket har en självrengörande effekt och därigenom avsevärt förlänger rengöringsintervallen.

Ljudisoleringen som ingår i satsen förebygger tillförlitligt att stomljud överförs till den omgivande vägg- och golvkonstruktionen och fungerar dessutom som placeringshjälp vid direkt integrering i vägg.

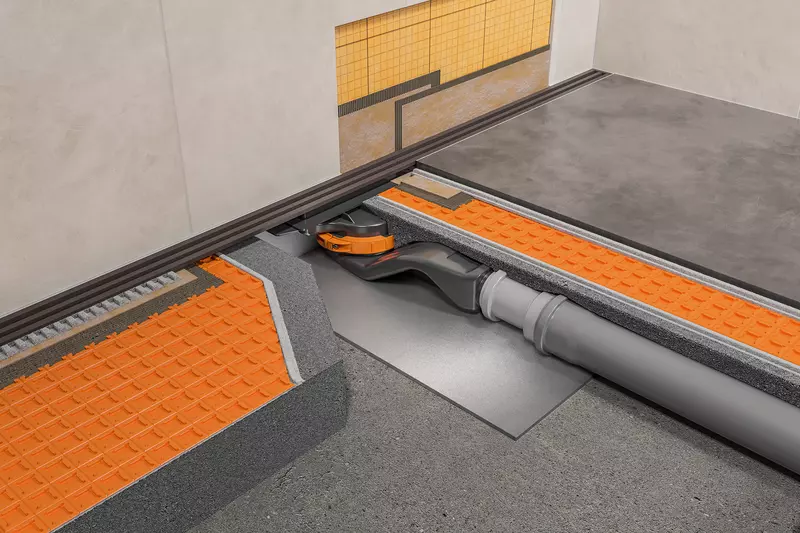

För att ge extra låg bygghöjd har KERDI-LINE-VARIO-H40 en avloppsadapter med integrerad Schlüter-KERDI-FLEX-manschett. Den är förmonterad med en tätning i det vågformade avloppsröret och fixerad med en klämring. Klämringen kan lossas för att det vågformade avloppet ska kunna vridas 360°, vilket gör att avvattningen kan anpassas till alla tänkbara förhållanden på plats.

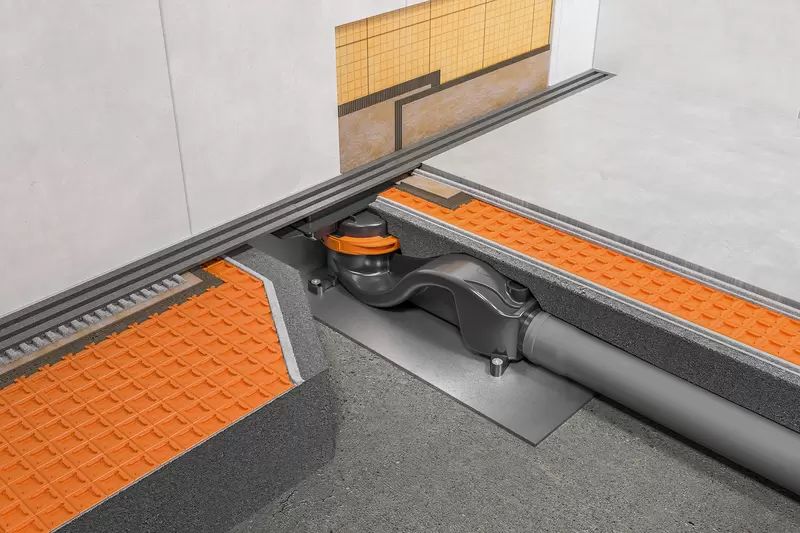

För KERDI-LINE-VARIO-H50 kan avloppsadaptern kortas flexibelt till rätt höjd beroende på vad som krävs på platsen.

För KERDI-LINE-VARIO finns två olika designutföranden av golvbrunnsprofiler. Dessa kan kapas på längden, justeras på höjden och levereras från fabriken med två passande ändkåpor.

Schlüter-KERDI-LINE-VARIO-COVE är en variabelt avkortningsbar hålkälsprofil för avrinning. Den finns både i borstat rostfritt stål V4A och pulverlackerat aluminium med TRENDLINE-ytskikt samt i längderna 120 cm och 180 cm.

Det finns två tillgängliga profilbredder på 26 mm och 34 mm. I det smalare utförandet är avrinningsskåran endast 8 mm bred och 140 mm lång.

I det bredare utförandet är avrinningsskåran 14 mm bred och 140 mm lång. Den är elegant dold av en löstagbar täcklist.

I det bredare utförandet går det att beställa en hårsil som tillbehör.

Schlüter-KERDI-LINE-VARIO-WAVE är en W-formad avkortningsbar golvbrunnsprofil. Även den finns i antingen borstat rostfritt stål V4A eller pulverlackerat aluminium med TRENDLINE-ytskikt och i längderna 120 cm och 180 cm.

I aluminiumutförandet finns två profilbredder på 34 mm och 42 mm. I det smalare utförandet är avrinningsskåran i mitten endast 14 mm bred och 140 mm lång. I det 42 mm breda utförandet är avrinningsskåran 20 mm bred samt 140 mm lång och ger tillräckligt med plats för att fästa en hårsil (finns som tillval).

I utförandet i rostfritt stål med en profilbredd på 42 mm är skåran 25 mm bred samt 140 mm lång och ger även tillräckligt med plats för att fästa en hårsil (finns som tillval).

I alla KERDI-LINE-VARIO-WAVE-profilutföranden är avrinningsskåran elegant dold med en löstagbar list.

Den flexibla KERDI-manschetten är integrerad i avloppsadaptern från fabriken och är till för att ge en säker anslutning mellan avloppet och komposittätningen – både på golvet och i vertikala väggar. Det transparenta skyddslocket ger ett säkert skydd under monteringen.

I kombination med tätningssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT och Schlüter-KERDI-BOARD med tillhörande tätningslim Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX resulterar detta i godkända komposittätningar med anslutande linjeavlopp. KERDI-LINE är en systemkomponent i enlighet med tätningsstandarden DIN 18534 som gäller i Tyskland och har, i kombination med Schlüter-systemen som nämns ovan, ett tyskt abP-certifikat (typgodkännande för byggnadsmyndigheter).

Fuktklasserna enligt abP finns på tillhörande datablad. Schlüter-KERDI-LINE är enligt ETAG 022 (komposittätning) en komponent i ett system med europeiskt godkännande (ETA = European Technical Assessment). Schlüter-produkterna som nämns ovan och som har testats med KERDI-LINE är CE-märkta.

Observera:

KERDI-LINE-VARIO är en konstruktion som kräver avjämningsmassa med fall p.g.a. den variabla avloppsdragningen. Avjämningsmassan ska tätas med DITRA (se produktdatablad 6.1) eller DITRA-HEAT (se produktdatablad 6.4) på ytan. Som systemkomplettering finns Schlüter-SHOWERPROFILE-S och -R (se produktdatablad 14.1) för golvanslutning eller vägganslutning. SHOWERPROFILE-S är kilformade för att stämma överens med sidoväggarnas lutning. De omgivande väggarna ska tätas med KERDI (se produktdatablad 8.1) eller med KERDI-BOARD (se produktdatablad 12.1).

Ljuddämpning

För att uppfylla ljuddämpning enligt DIN 4109, VDI 4100, ÖNORM B 8115-2 eller SIA 181 finns den ljuddämpande mattan Schlüter-KERDI-LINE-SR. Tillsammans med de godkända konstruktionsvarianterna av KERDI-LINE-VARIO uppfyller den kraven på stegljudsnivå, installationsljudnivå och ljudnivå från användningen. Mer detaljerad information finns i planeringsunderlagen.

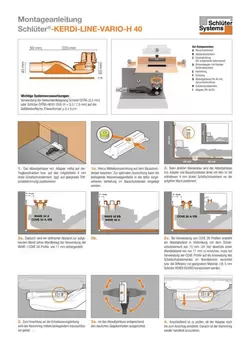

Bearbetning av KERDI-LINE-VARIO-H 40

1. KERDI-LINE-VARIO-H40 avloppshus inkl. adapter positioneras mitt på den bärande konstruktionen resp. på det medlevererade 4 mm tjocka ljuddämpningselementet (vid behov på lämplig ljuddämpning, se även kapitlet Ljuddämpning). Beakta samtidigt mittmarkeringen på skyddslocket. För en optimal justering kan det bifogade vattenpasset placeras i skyddslockets avsedda fördjupning.
2. Vid direkt väggmontering positioneras avloppshuset inkl. adapter och monteringsskydd direkt framför den vertikala väggen med det 4 mm tjocka ljuddämpningselementet som ingår i satsen. Detta säkerställer att det finns ett definierat avstånd till den vertikala väggen (utan väggbeläggning) på 11 mm vid användning av WAVE-profiler. Vid användning av COVE-profiler uppstår ett avstånd till väggen på 15 mm i kombination med ljuddämpningselementet. För att här uppnå ett avstånd på endast 11 mm använder man inget ljuddämpningselement tillsammans med COVE-profilerna, alternativt måste skillnaden kompenseras med lämpligt material, t.ex. 5 mm Schlüter-KERDI-BOARD.
3. Klämringen lossas med den bifogade insexnyckeln för anslutning till avloppsledningen och avloppshuset justeras efter förhållandena på platsen.
4. Kontrollera sedan om adaptern är isatt till anslaget. Därefter ska klämringen dras åt igen.
5. Efter anslutningen till avloppsledningen ska den önskade positioneringen kontrolleras igen. För att kompensera ojämnheter och utjämna höjden kan avloppshuset även justeras exakt på ett utjämningsskikt.
6. Utför en täthetskontroll.
7. Avjämningsmassan med fall (2 %) i duschen installeras så att den omsluter hela avloppshuset med lastbärande verkan. Skyddslocket som har skruvats fast på fabriken används här som justerings- och avdragningshjälp och är i höjd med golvmassans övre kant.

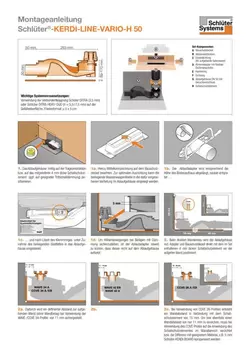

Bearbetning av KERDI-LINE-VARIO-H 50

1. KERDI-LINE-VARIO-H50-avloppshuset positioneras på den bärande konstruktionen resp. på det medlevererade 4 mm tjocka ljuddämpningselementet (vid behov på lämplig stegljudsisolering, se även kapitlet Ljuddämpning). Beakta samtidigt mittmarkeringen på skyddslocket. För en optimal justering kan det bifogade vattenpasset placeras i avloppshusets avsedda fördjupning. Avloppsadaptern kortas av för att passa höjden på golvkonstruktionen, gradas och när klämringen har lossats sticks den in i avloppshuset med hjälp av medföljande glidfett.
   Observera: För att säkerställa rörelser i höjdled för beläggningar med isolering måste avloppsadaptern kortas av så mycket så att den inte vidrör avloppshuset.
2. Vid direkt väggmontering positioneras avloppshuset inkl. adapter och monteringsskydd direkt framför den vertikala väggen med det 4 mm tjocka ljuddämpningselementet som ingår i satsen. Detta säkerställer att det finns ett definierat avstånd till den vertikala väggen (utan väggbeläggning) på 11 mm vid användning av Schlüter-WAVE-profiler. Vid användning av Schlüter-Cove-profiler uppstår ett avstånd till väggen på 15 mm i kombination med ljuddämpningselementet. För att här uppnå ett avstånd på endast 11 mm eller mindre använder man inget ljuddämpningselement med Schlüter-Cove-profilerna, alternativt måste skillnaden kompenseras med lämpligt material, t.ex. 5 mm Schlüter-KERDI-BOARD.
3. För anslutning till avloppsledningen ska avloppshuset justeras efter förhållandena på platsen.
4. Inpassningen mellan adaptern och avloppshuset ska kontrolleras och klämringen ska dras fast igen.
5. Efter anslutningen till avloppsledningen ska den önskade positioneringen kontrolleras igen. För att kompensera ojämnheter och utjämna höjden kan avloppshuset även justeras exakt på ett utjämningsskikt. Med hjälp av den bifogade fästsatsen kan avloppshuset skruvas fast i den bärande konstruktionen (tillval).
6. Utför en täthetskontroll.
7. Ta ut vattenpasset ur avloppshuset innan golvmassan gjuts. Därefter gjuts avjämningsmassan med fall (2 %) i duschen så att den omsluter hela avloppshuset med lastbärande verkan. Skyddslocket som har skruvats fast på fabriken används här som justerings- och avdragningshjälp och är i höjd med golvmassans övre kant.

Frikoppling och tätskikt

8. Demontera skyddslocket när golvmassan är färdig att beträda. Använd tunnbäddsbruk för att utjämna eventuella skavanker i golvmassan.
9. Använd sedan tunnbäddsbruk och limma fast DITRA (tandningsrekommendation 3 x 3 mm eller 4 x 4 mm) eller DITRA-HEAT (tandningsrekommendation 6 x 6 mm) på det gjutna golvet, kapa även kantisoleringsremsorna och ljuddämpningselementet till passande höjd. Kakelformatet på DITRA resp. DITRA-HEAT måste vara minst 5 x 5 cm (se även produktdatablad 6.1 eller 6.4).
10. För att limma fast KERDI-manschetten i nästa tätskikt används en tandad murslev (3 x 3 eller 4 x 4 mm) och tätningslimmet KERDI-COLL-L (se produktdatablad 8.4) på tätningsytan, se till att KERDI-manschetten är helt inbäddad. Beakta fästmassans härdningstid.
11. Även vägganslutningarna med tätningsremsorna KERDI-KEBA limmas med KERDI-COLL-L på ett korrekt sätt.
12. Plattor eller natursten kan användas som beläggningsmaterial. (Beläggningens tjocklek beror på vald golvbrunnsprofil)

Bearbetning av golvbrunnsprofiler

1. Använd en lämplig handsåg (inte vinkelslip) och den bifogade skärmallen för att kapa av golvbrunnsprofilen så att den stämmer överens med de byggnadsmässiga förhållandena. Grada därefter av profilen.
2. I leveransen ingår två ändkåpor som ger ett elegant avslut på profilen.
3. För aluminiumprofilerna COVE 26 och WAVE 34 bifogas en täckram, som fixeras exakt framtill på avloppsadaptern med tunt murbruk.
4. Fyll på med tunnbäddsbruk under golvbrunnsprofilen för att på så sätt justera profilens höjd. Profilen ska på ett ungefär vara i höjd med beläggningen men något lägre. För optimal lastfördelning är det viktigt att golvbrunnsprofilen bäddas in i bruk utan håligheter, var särskilt noggrann vid själva golvbrunnen.

Observera:

KERDI-LINE-VARIO kan även monteras i träkonstruktioner. Mer information finns på förfrågan. KERDI-LINE-VARIO-golvbrunnsprofilerna är avsedda att placeras vid väggen eller i mitten av duschen och inte där man går in.

Kontakta vår användningstekniska försäljning vid frågor.

KERDI-LINE-VARIO-WAVE-golvbrunnsprofilen finns i två varianter: antingen i anodiserat aluminium som i efterhand får en högkvalitativ pulverlackering eller i rostfritt stål V4A (materialnr 1.4404 = AISI 316L) med borstad yta.

Schlüter-KERDI-LINE-VARIO-COVE består antingen av anodiserat aluminium som i efterhand förses med en pulverlackering av hög kvalitet eller av rostfritt stål V4A (materialnr 1.4404 = AISI 316L) med borstad yta.

Det vågformade avloppsröret och avloppsadaptern tillverkas av mycket slagtåligt PP (polypropen).

KERDI-tätningsmanschetten som är fastsvetsad på avloppsadaptern för anslutning till komposittätningen (se produktdatablad 8.1) är tillverkad av polyetylen.

Klämringen på det vågformade avloppsröret består av färgad PVC (polyvinylklorid).

Skyddslocket är tillverkat av transparent ABS (akrylonitril-butadien-styren).

Materialegenskaper och användningsområden

KERDI-LINE-VARIO-golvbrunnsprofilerna har klassificering K3 i enlighet med DIN EN 1253, avlopp för byggnader. Det här är områden utan trafik. Alla golvbrunnsprofiler förutom WAVE-profilen av aluminium är rullstolsanpassade.

Schlüter-KERDI-LINE-VARIO-golvbrunnsprofiler tillverkas i många olika material och med olika ytskikt. Om de kan användas under kemiska eller mekaniska påfrestningar måste bestämmas i varje enskilt fall. Nedan följer endast allmänna råd.

Golvbrunnsprofilerna COVE och WAVE tillverkas av borstat rostfritt stål V4A (materialnr 1.4404 = AISI 316L) och lämpar sig särskilt väl för tillämpningar som, förutom en hög mekanisk belastningsförmåga, kräver beständighet mot kemiska påfrestningar, t.ex. genom sura eller alkaliska medier och rengöringsmedel. Användningsområden är badrum i lägenheter, äldreboenden, hotell, skolor, tvättrännor och duschanläggningar. Inte ens rostfritt stål är beständigt mot alla kemiska påfrestningar som t.ex. salt- och fluorvätesyra eller vissa klor- och saltlösningskoncentrationer. Detta gäller även i vissa fall för saltvatten- och havsvattenpooler. Särskilda förväntade belastningar måste därför bestämmas i förväg.

Golvbrunnsprofilerna COVE och WAVE av aluminium (aluminium med strukturbeläggning) har ytor som ger en naturlig karaktär. Aluminiumet är förbehandlat (anodiserat) och är pulverlackerat. Beläggningen behåller färgen samt är UV- och väderbeständig. Användningsområden är badrum i lägenheter, äldreboenden eller hotell. Synliga ytor ska skyddas mot smärgling och repning.
