Schlüter-KERDI-LINE-V 50 G2  Komplett sats för vertikalt linjeavlopp

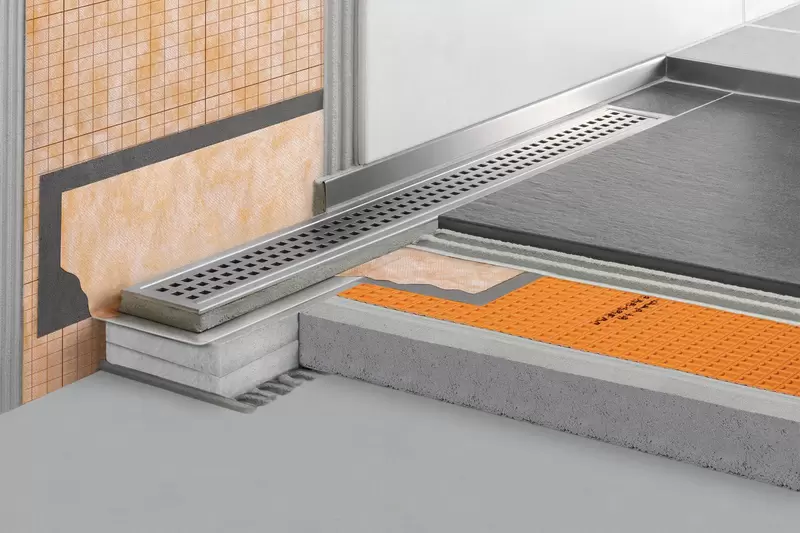

Schlüter-KERDI-LINE är ett flerdelat, linjärt avloppssystem avsett för duschar i golvnivå med keramiska plattor, natursten eller beläggningar.

Det består av en ränna av djupdraget rostfritt stål samt täcklock/ramkonstruktion som steglöst kan anpassas till golvbeläggningens tjocklek med den medföljande monteringshjälpen. Ramkonstruktionerna finns i två utföranden. Dels som profilram med en 10 mm bred, borstad, högglanspolerad eller pulverlackerad synlig yta och dels som konturram.

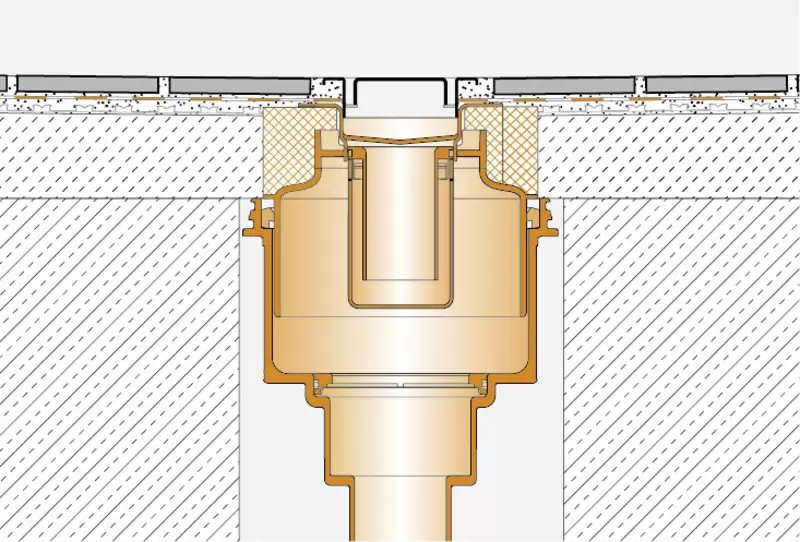

Schlüter-KERDI-LINE-V 50 G2 för vertikalt avlopp är försedd med ett integrerat vattenlås och har enligt DIN EN 1253 en avloppseffekt på ≥ 1,0 l/s vid en ackumuleringshöjd på 2 cm samt en spärrvattenhöjd på 50 mm.

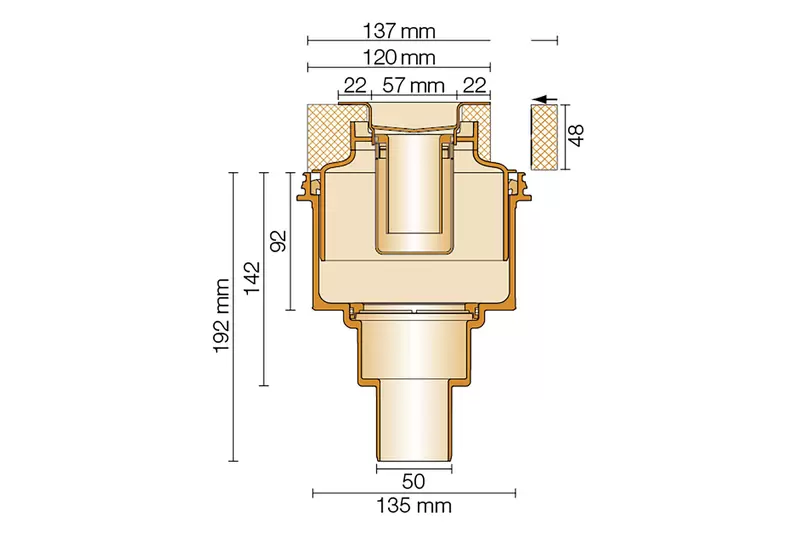

Rännhållarens höjd:

• DN 50 (50 mm) = 48 mm

Med KERDI-LINE-H 50 och -H 40 lägger du för snabb och enkel montering in rännan i den perfekt anpassade rännhållaren av polystyren. Med KERDI-LINE-V, -H 50 G2 och KERDI-LINE-F sitter rännan och rännhållaren ihop på grund av avloppsdragningen.

KERDI-LINE kan användas universellt för montering mitt på ytan eller vid väggen.

Längd på linjegolvbrunnen KERDI-LINE-H, -H 50 G2 och -V, -VS, -V 50 G2:

• 50 cm till 180 cm (VOS = vid icke-centrerad placering: 70 till 120 cm), i steg om 10 cm

Själva rännan har en kringgående limfläns på vilken en manschett av KERDI redan från fabriken är fastlimmad.

Den används för säker anslutning av rännan till komposittätningen både i golvet och mot de angränsande vertikala väggarna.

I kombination med något av tätningssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT och Schlüter-KERDI-BOARD med tillhörande systemtätningslim Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX ger det godkända komposittätningar med anslutande linjeavlopp.

Obs: Schlüter-KERDI-LINE och ramkonstruktionerna ska monteras med cementbaserade kakellim. Det är inte tillåtet att använda silikon fuktat med ättika på rännan, ramen och silen.

KERDI-LINE är en systemkomponent som uppfyller den tyska tätningsstandarden DIN 18534 och har, i kombination med Schlüter-systemen som nämns ovan, ett tyskt abP-certifikat (typgodkännande för byggnadsmyndigheter).

Fuktklasserna enligt abP finns på tillhörande datablad. KERDI-LINE är enligt ETAG 022 (komposittätning) en komponent i ett system med europeiskt godkännande (ETA = European Technical Assessment). Schlüter-produkterna som nämns ovan och som har godkänts med KERDI-LINE är CE-märkta.

Profilramens synliga ytor och täcksilarna – i slutet eller stansat utförande – består av borstat, högglanspolerat rostfritt stål eller pulverlackerat rostfritt stål. För profilramen kan även en 17 mm djup fördjupning för kakelplattan levereras. Dessutom finns det en ramlös, höjdoberoende beläggningshållare (KERDI-LINE-D).

I Schlüter-KERDI-LINE-GTO ingår det ett vattenlås inklusive torrspjäll av silikon. Detta kan användas istället för det tvådelade vattenlåset och förhindrar luktbildning som kan förekomma i avloppssystem som används sällan (i gästbadrum, semesterlägenheter etc.) på grund av uttorkning av vattenlåsenheten. Med en avloppskapacitet på minst 0,4 l/s (enligt DIN EN 1253) kan torrvattenlåset också ersätta den befintliga vattenlåsenheten permanent och vid behov motverka otillräcklig ventilation i avloppssystemet (kan inte användas i KERDI-LINE-F/-VS/-VOS).

Observera:

KERDI-LINE-H 50 G2, -V 50 G2 och KERDI-LINE-F är konstruktioner som kräver avjämningsmassa med fall p.g.a. avloppsdragningen. Avjämningsmassan ska tätas med Schlüter-DITRA (se produktdatablad 6.1) eller -DITRA-HEAT på ytan.

Som systemkomplettering finns Schlüter-SHOWERPROFILE-S och -R (se produktdatablad 14.1) för golvanslutning eller vägganslutning. SHOWERPROFILE-S är kilformad för att stämma överens med sidoväggarnas lutning. De omgivande väggarna ska tätas med Schlüter-KERDI (se produktdatablad 8.1) eller med Schlüter-KERDI-BOARD (se produktdatablad 12.1).

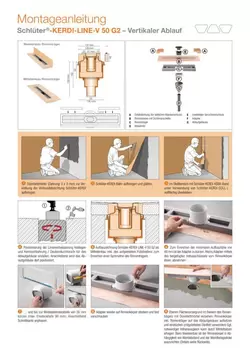

Nedan anges arbetsmomenten för linjeavloppssystemen.

Schlüter-KERDI-LINE-V 50 G2

Vertikalt utlopp med spärrvattenhöjd 50 mm

1. Fastställ linjeavloppets placering och borra hål med kärnborr/gör urtag i golvet för avloppshuset. Placera sedan avloppshuset där.
2. För att uppnå den minsta bygghöjden på 48 mm måste adaptern (maximalt instickdjup 90 mm) kortas till minimalt instickdjup på 30 mm.
3. Adaptern sätts tillbaka på rännhållaren och skruvas fast ordentligt.
4. Skapa ett jämnt ytunderlag vid rännhållaren med tunnbäddsbruk. Sätt på rännan inklusive rännhållaren på avloppshuset och tryck fast den. Om höjden behöver justeras kan det göras genom punktvis applicering med bruk. Vid väggmontering riktas rännan in i enlighet med avståndet till väggen och väggbeläggningens tjocklek.
5. Applicera sedan duschytans avjämningsmassa med 2 % fall.
6. Lägg tunnbäddsbruk på massagolvet. Tandrekommendationen vid användning av DITRA är 3 x 3 eller 4 x 4 mm och vid användning av DITRA-HEAT 6 x 6 mm.
7. Limma sedan fast DITRA resp. DITRA-HEAT – skarvarna tätas med KERDI-KEBA med hjälp av KERDI-COLL-L (se produktdatablad 6.1 resp. 6.4).
8. För att limma fast KERDI-manschetten används en tandad murslev (3 x 3 eller 4 x 4 mm) till att applicera tätningslimmet KERDI-COLL-L (se produktdatablad 8.4) på den efterföljande tätningsytan. Där bäddas KERDI-manschetten in helt. Beakta fästmassans härdningstid. Även vägganslutningarna ska göras på ett korrekt sätt med KERDI-tätningsremsor limmade med KERDI-COLL-L.

Brandskydd för KERDI-LINE-V 50 G2
… med Schlüter-KERDI-LINE-BS/-ZBS

Systemkomponenterna förhindrar enligt godkännandenummer Z-19.17-1719 att bränder sprider sig till ett annat våningsplan. Brandskyddsinsatsen (artikelnr: KL BS) sätts in i avloppshuset på linjedräneringssatsen KERDI-LINE-V 50 G2.

Montering brandskyddsinsats KL BS:

1. Sätt in brandskyddsinsatsen KL BS.
2. Sedan sätter du in klämringen med det medföljande smörjmedlet.

I förbindelse med den genomgående tätningen (tillval, artikelnr: KD ZBS) som sätts in i det borrade hålet (ø 160 mm), förhindras värme, eld och rök från att passera om temperaturen överskrider cirka 150 °C genom svällande skum från brandskyddselementet enligt en brandmotståndsklassificering på R120, R90, R60, R30 (beroende på tak).

Brandskyddsfunktionen för genomgångstätningen KD ZBS gäller endast i kombination med brandskyddsinsatsen KL BS!

Alternativt måste avloppshuset cementeras eller muras in i efterhand i det fasta bjälklaget med cementmurbruket MG III.

Montering vid vertikal sidovägg

1. Skär till KERDI-manschetten för hörnet.
2. Limma fast KERDI-manschetten tätt med KERDI-COLL-L. Skär till det medföljande innerhörnet Schlüter-KERDI-KERECK
3. ... och fäst det med KERDI-COLL-L.

Rännorna upp till 120 cm längd består av djupdraget rostfritt stål V4A (materialnummer 1.4404 = AISI 316L). Från 130 cm tillverkas de av kantat, svetsat och sedan betat rostfritt stål V4A (materialnummer 1.4404 = AISI 316L). Rännorna är utrustade med en limfläns som redan är förmonterad på KERDI-manschetten. Den är en tätningsmatta tillverkad av mjuk polyeten, på båda sidor försedd med en speciell fiberduk.

Avloppshusen är tillverkade av polypropen med hög slagtålighet (PP) eller ABS-plast (akrylnitril-butadien-styren), beroende på typ.

Vattenlåset består av fiberförstärkt polypropen (PP).

Rännhållaren består av tryckstabil, expanderad polystyren (EPS).

Materialegenskaper och användningsområden

Rännorna, ramarna och täcksilarna har klassificering K3 i enlighet med EN 1253, Avlopp – Brunnar för byggnader. Det här är områden utan trafik, t.ex. våtrum i lägenheter, äldreboenden, hotell, skolor, tvättrännor och duschanläggningar.

Rännorna, ramarna och täcksilarna är anpassade för rullstolar.

KERDI-LINE av borstat rostfritt stål V4A (materialnr 1.4404 = AISI 316L) lämpar sig särskilt om den förväntas utsättas för höga mekaniska eller kemiska påfrestningar.

Rostfritt stål med kvaliteten 1.4404 är inte beständigt mot alla kemiska belastningar som t.ex. saltsyra eller fluorvätesyra samt vissa klor- och saltlösningskoncentrationer.

Detta gäller även i vissa fall för saltvatten- och havsvattenpooler. Det måste i vissa fall klargöras om det aktuella golvavloppssystemet kan användas beroende på kemisk, mekanisk eller annan belastning. Aggressiva rengöringsmedel bör undvikas.
