Schlüter-KERDI-LINE-V  Komplett sats för vertikalt linjeavlopp

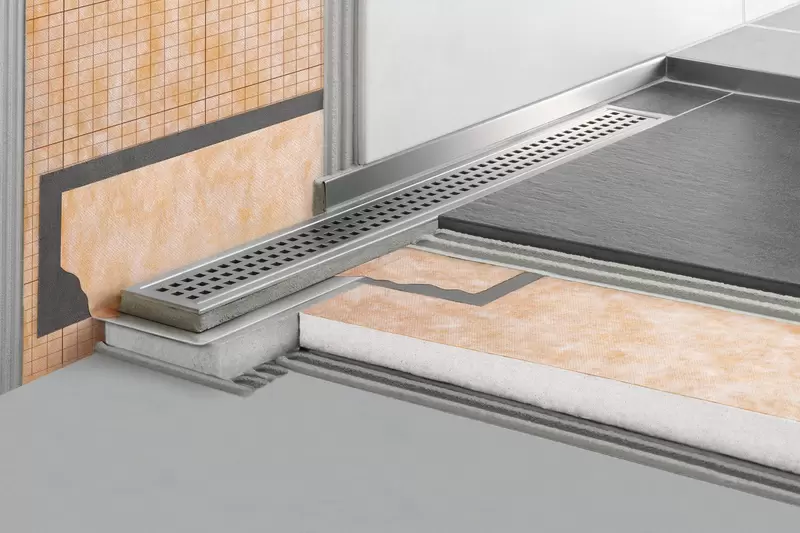

Schlüter-KERDI-LINE är ett flerdelat, linjärt avloppssystem avsett för duschar i golvnivå med keramiska plattor, natursten eller beläggningar.

Det består av en ränna av djupdraget rostfritt stål samt täcklock/ramkonstruktion som steglöst kan anpassas till golvbeläggningens tjocklek med den medföljande monteringshjälpen. Ramkonstruktionerna finns i två utföranden. Dels som profilram med en 10 mm bred, borstad, högglanspolerad eller pulverlackerad synlig yta och dels som konturram.

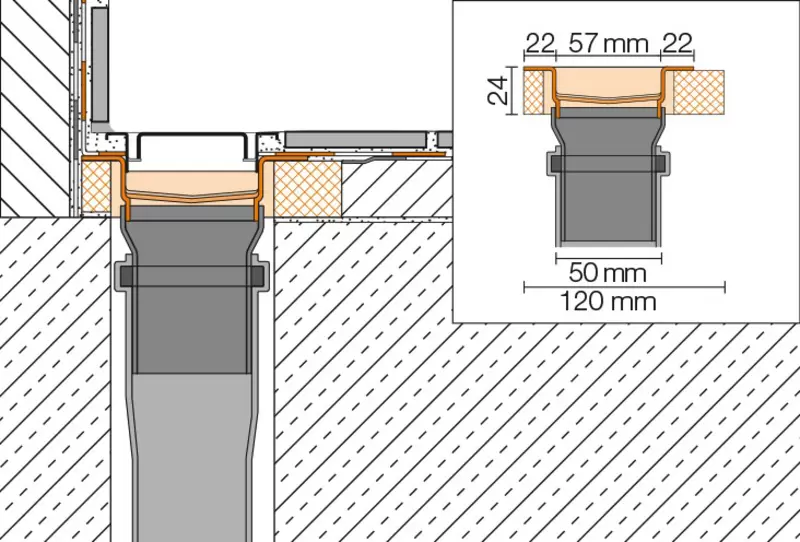

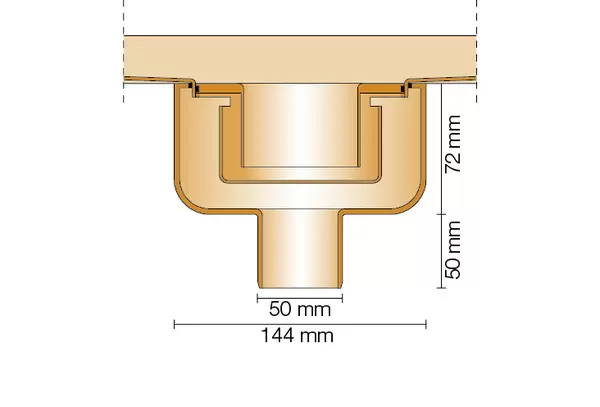

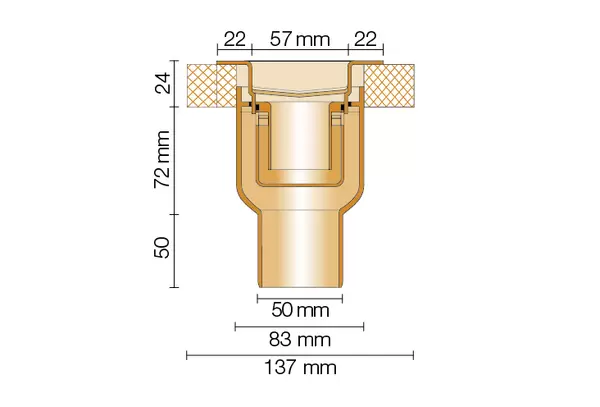

Schlüter-KERDI-LINE-V, -VS, -VOS för vertikalt utlopp, t.ex. genom våningsplanets golv, är utrustade med antingen ett integrerat vattenlås i avloppshuset (KERDI-LINE-V) eller levereras med ett rörvattenlås (KERDI-LINE-VS) – även om golvbrunnen inte är centrerad (KERDI-LINE-VOS).

Rännhållarens höjd:

• DN 50 (50 mm) = 24 mm
• Avloppskapacitet: 0,8 l/s (-V) och 1,0 l/s (-VS/-VOS)
• Spärrvattenhöjd: 30 mm (-V) och 50 mm (-VS/-VOS)
• Monterad höjd: 24 mm (-V/-VS/-VOS)
• Täcksilens bredd inkl. ram: 74 mm (-V/-VS/-VOS)

Med KERDI-LINE-H 50 och -H 40 lägger du för snabb och enkel montering in rännan i den perfekt anpassade rännhållaren av polystyren. Med KERDI-LINE-V, -H 50 G2 och KERDI-LINE-F sitter rännan och rännhållaren ihop på grund av avloppsdragningen.

KERDI-LINE kan användas universellt för montering mitt på ytan eller vid väggen.

Längd på linjegolvbrunnen KERDI-LINE-H, -H 50 G2 och -V, -VS, -V 50 G2:

• 50 cm till 180 cm (VOS = vid icke-centrerad placering: 70 till 120 cm), i steg om 10 cm

Själva rännan har en kringgående limfläns på vilken en manschett av KERDI redan från fabriken är fastlimmad.

Den används för säker anslutning av rännan till komposittätningen både i golvet och mot de angränsande vertikala väggarna.

I kombination med något av tätningssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT och Schlüter-KERDI-BOARD med tillhörande systemtätningslim Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX ger det godkända komposittätningar med anslutande linjeavlopp.

Obs: Schlüter-KERDI-LINE och ramkonstruktionerna ska monteras med cementbaserade kakellim. Det är inte tillåtet att använda silikon fuktat med ättika på rännan, ramen och silen.

KERDI-LINE är en systemkomponent som uppfyller den tyska tätningsstandarden DIN 18534 och har, i kombination med Schlüter-systemen som nämns ovan, ett tyskt abP-certifikat (typgodkännande för byggnadsmyndigheter).

Fuktklasserna enligt abP finns på tillhörande datablad. KERDI-LINE är enligt ETAG 022 (komposittätning) en komponent i ett system med europeiskt godkännande (ETA = European Technical Assessment). Schlüter-produkterna som nämns ovan och som har godkänts med KERDI-LINE är CE-märkta.

Profilramens synliga ytor och täcksilarna – i slutet eller stansat utförande – består av borstat, högglanspolerat rostfritt stål eller pulverlackerat rostfritt stål. För profilramen kan även en 17 mm djup fördjupning för kakelplattan levereras. Dessutom finns det en ramlös, höjdoberoende beläggningshållare (KERDI-LINE-D).

I Schlüter-KERDI-LINE-GTO ingår det ett vattenlås inklusive torrspjäll av silikon. Detta kan användas istället för det tvådelade vattenlåset och förhindrar luktbildning som kan förekomma i avloppssystem som används sällan (i gästbadrum, semesterlägenheter etc.) på grund av uttorkning av vattenlåsenheten. Med en avloppskapacitet på minst 0,4 l/s (enligt DIN EN 1253) kan torrvattenlåset också ersätta den befintliga vattenlåsenheten permanent och vid behov motverka otillräcklig ventilation i avloppssystemet (kan inte användas i KERDI-LINE-F/-VS/-VOS).

Observera:

KERDI-LINE-H och -V kan monteras som komplett system med den passande fallskivan Schlüter-KERDI-SHOWER-L med integrerat KERDI-tätskikt (se produktdatablad 8.8). Det går alltid även att gjuta avjämning med fall. Avjämningsmassan ska tätas med Schlüter-KERDI (se produktdatablad 8.1), -DITRA (se produktdatablad 6.1) eller -DITRA-HEAT (se produktdatablad 6.4) på ytan.

Som systemkomplettering finns Schlüter-SHOWERPROFILE-S och -R (se produktdatablad 14.1) för golvanslutning eller vägganslutning. SHOWERPROFILE-S är kilformad för att stämma överens med sidoväggarnas lutning. De omgivande väggarna ska tätas med Schlüter-KERDI (se produktdatablad 8.1) eller med Schlüter-KERDI-BOARD (se produktdatablad 12.1).

Nedan anges arbetsmomenten för linjeavloppssystemen.

Montering i låg konstruktion:

KERDI-LINE-H -H 50 G2 och -F är avsedda för horisontellt avlopp längs våningsplanets golv, och KERDI-LINE-F är tack vare sin låga bygghöjd på endast 60 mm särskilt lämplig vid renovering och modernisering. Om avloppet kan gå genom våningsplanets golv går det att få till en bygghöjd på ≥24 mm med KERDI-LINE-V.

Schlüter-KERDI-LINE-V, -VS, -VOS

Vertikalt avlopp

1. Montera rännhållaren på ett jämnt underlag på rätt höjd. För att kompensera ojämnheter och utjämna höjden kan rännhållaren även justeras exakt på ett utjämningsskikt.

   Vid väggmontering ska du rikta in rännan i enlighet med väggbeläggningens tjocklek.

   Vid centrerad montering får man symmetrisk placering av rännhållaren med hjälp av den medföljande utfyllningsremsan.

   Obs: För att förbättra ljuddämpningen i duschen ska en isoleringsmatta KERDI-LINE-SR läggas och en kantisoleringsremsa sättas vid kanten.

   Ljudisoleringsmattorna ska läggas löst mot varandra på det massiva underlaget. Se till att den märkta sidan är uppåt. För att förhindra ljudbryggor kan skarvarna fixeras med skarvskyddet DITRA-SOUND-KB.

   Fler monteringsdetaljer för kontrollerade systemuppbyggnader finns i planeringsunderlaget.

2. Sätt in rännan i rännhållaren – med ett passande tillskuret avloppsrör som ska anslutas till byggnadens avlopp. Därefter görs en täthetskontroll.
3. Montera sedan fallskivan KERDI-SHOWER-LT/-LTS mot den korrekt monterade dräneringsrännan KERDI-LINE-V på rätt höjd i nivå med rännhållarens överkant (se produktdatablad 8.8). Alternativt kan du gjuta avjämningsmassa i rätt höjd och dra av vid rännhållarens överkant.
4. För att limma fast KERDI-manschetten används en tandad murslev (3 x 3 eller 4 x 4 mm) till att applicera tätningslimmet KERDI-COLL-L (se produktdatablad 8.4) på den efterföljande tätningsytan. Där bäddas KERDI-manschetten in helt.

   Beakta fästmassans härdningstid. Även vägganslutningarna ska göras på ett korrekt sätt med KERDI-tätningsremsor limmade med KERDI-COLL-L.

Rännorna upp till 120 cm längd består av djupdraget rostfritt stål V4A (materialnummer 1.4404 = AISI 316L). Från 130 cm tillverkas de av kantat, svetsat och sedan betat rostfritt stål V4A (materialnummer 1.4404 = AISI 316L). Rännorna är utrustade med en limfläns som redan är förmonterad på KERDI-manschetten. Den är en tätningsmatta tillverkad av mjuk polyeten, på båda sidor försedd med en speciell fiberduk.

Avloppshusen är tillverkade av polypropen med hög slagtålighet (PP) eller ABS-plast (akrylnitril-butadien-styren), beroende på typ.

Vattenlåset består av fiberförstärkt polypropen (PP).

Rännhållaren består av tryckstabil, expanderad polystyren (EPS).

Materialegenskaper och användningsområden

Rännorna, ramarna och täcksilarna har klassificering K3 i enlighet med EN 1253, Avlopp – Brunnar för byggnader. Det här är områden utan trafik, t.ex. våtrum i lägenheter, äldreboenden, hotell, skolor, tvättrännor och duschanläggningar.

Rännorna, ramarna och täcksilarna är anpassade för rullstolar.

KERDI-LINE av borstat rostfritt stål V4A (materialnr 1.4404 = AISI 316L) lämpar sig särskilt om den förväntas utsättas för höga mekaniska eller kemiska påfrestningar.

Rostfritt stål med kvaliteten 1.4404 är inte beständigt mot alla kemiska belastningar som t.ex. saltsyra eller fluorvätesyra samt vissa klor- och saltlösningskoncentrationer.

Detta gäller även i vissa fall för saltvatten- och havsvattenpooler. Det måste i vissa fall klargöras om det aktuella golvavloppssystemet kan användas beroende på kemisk, mekanisk eller annan belastning. Aggressiva rengöringsmedel bör undvikas.
