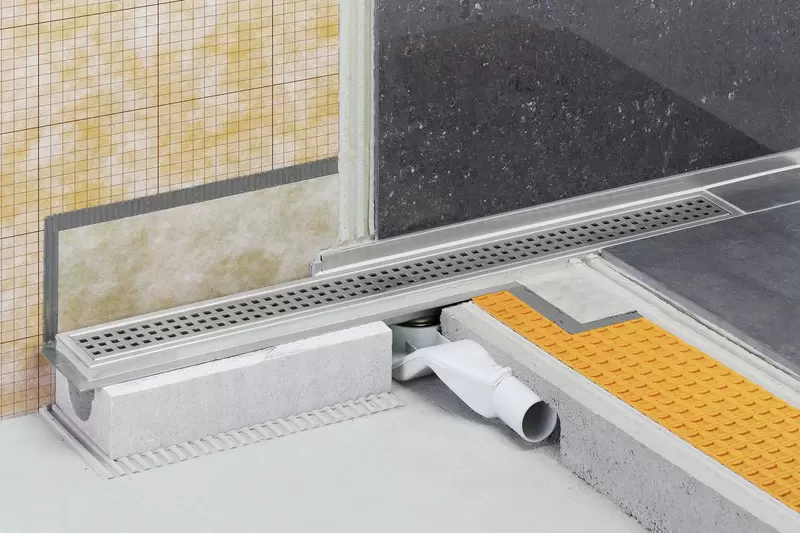

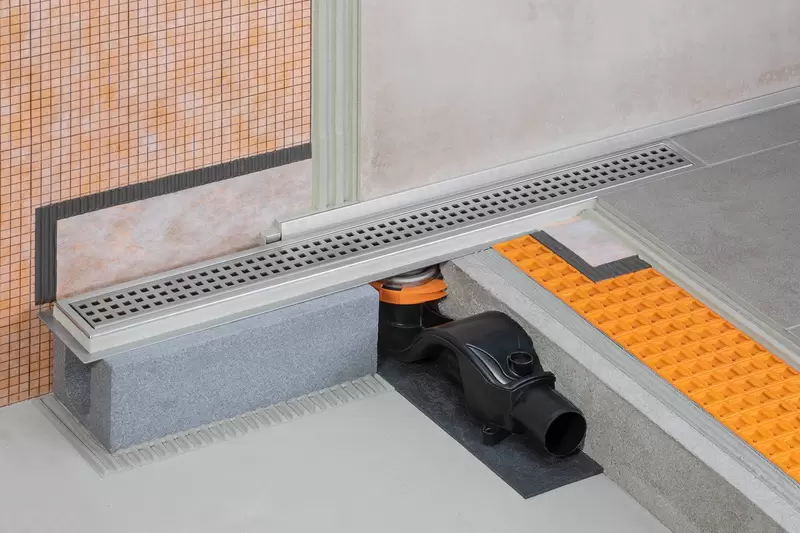

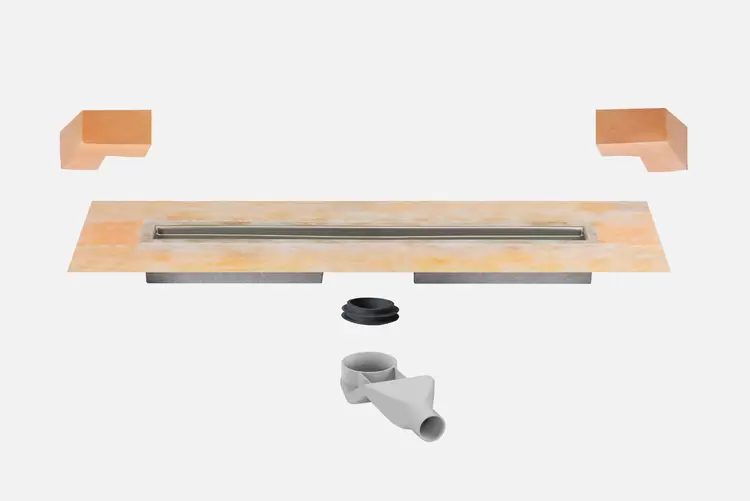

Schlüter-KERDI-LINE-F  Komplett sats för horisontellt linjeavlopp

Schlüter-KERDI-LINE är ett flerdelat, linjärt avloppssystem avsett för duschar i golvnivå med keramiska plattor, natursten eller beläggningar.

Det består av en ränna av djupdraget rostfritt stål samt täcklock/ramkonstruktion som steglöst kan anpassas till golvbeläggningens tjocklek med den medföljande monteringshjälpen. Ramkonstruktionerna finns i två utföranden. Dels som profilram med en 10 mm bred, borstad, högglanspolerad eller pulverlackerad synlig yta och dels som konturram.

Schlüter-KERDI-LINE-F med horisontellt avlopp framåt är försedd med ett vattenlås som är integrerat i avloppshuset.

Avloppskapacitet:

• 0,45 l/s

Spärrvattenhöjd:

• 25 mm

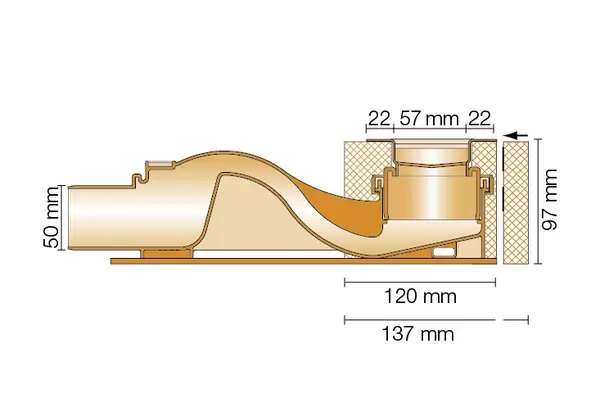

Rännhållarens höjd:

• DN 40 = 60 mm

Med KERDI-LINE-H 50 och -H 40 lägger du för snabb och enkel montering in rännan i den perfekt anpassade rännhållaren av polystyren. Med KERDI-LINE-V, -H 50 G2 och KERDI-LINE-F sitter rännan och rännhållaren ihop på grund av avloppsdragningen.

KERDI-LINE kan användas universellt för montering mitt på ytan eller vid väggen.

Längd för linjegolvbrunn KERDI-LINE-F:

• 50 cm till 120 cm, i steg om 10 cm

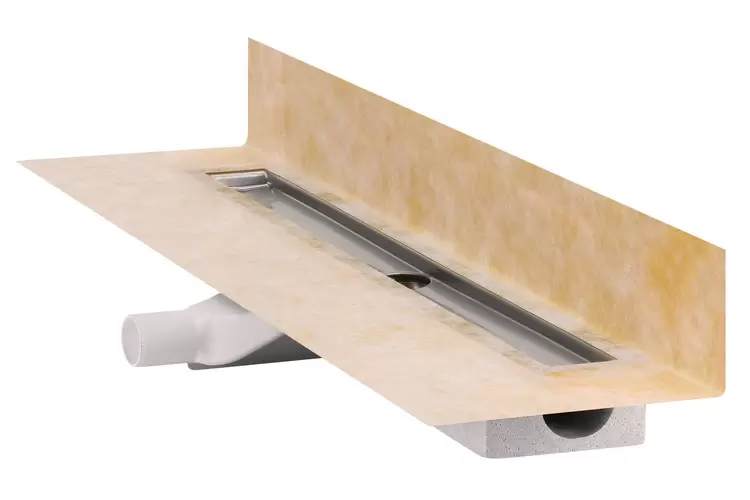

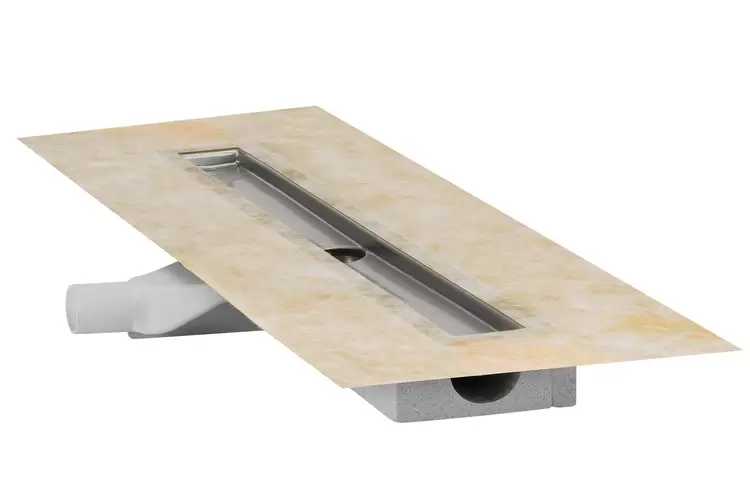

Själva rännan har en kringgående limfläns på vilken en manschett av KERDI redan från fabriken är fastlimmad.

Den används för säker anslutning av rännan till komposittätningen både i golvet och mot de angränsande vertikala väggarna.

I kombination med något av tätningssystemen Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT och Schlüter-KERDI-BOARD med tillhörande systemtätningslim Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX ger det godkända komposittätningar med anslutande linjeavlopp.

Obs: Schlüter-KERDI-LINE och ramkonstruktionerna ska monteras med cementbaserade kakellim. Det är inte tillåtet att använda silikon fuktat med ättika på rännan, ramen och silen.

KERDI-LINE är en systemkomponent som uppfyller den tyska tätningsstandarden DIN 18534 och har, i kombination med Schlüter-systemen som nämns ovan, ett tyskt abP-certifikat (typgodkännande för byggnadsmyndigheter).

Fuktklasserna enligt abP finns på tillhörande datablad. KERDI-LINE är enligt ETAG 022 (komposittätning) en komponent i ett system med europeiskt godkännande (ETA = European Technical Assessment). Schlüter-produkterna som nämns ovan och som har godkänts med KERDI-LINE är CE-märkta.

I Schlüter-KERDI-LINE-GTO ingår det ett vattenlås inklusive torrspjäll av silikon. Detta kan användas istället för det tvådelade vattenlåset och förhindrar luktbildning som kan förekomma i avloppssystem som används sällan (i gästbadrum, semesterlägenheter etc.) på grund av uttorkning av vattenlåsenheten. Med en avloppskapacitet på 0,45 l/s (enligt EN 1253) kan torrvattenlåset också ersätta den befintliga vattenlåsenheten permanent och vid behov motverka otillräcklig ventilation i avloppssystemet (kan inte användas i KERDI-LINE-F/-VS/-VOS).

Observera:

KERDI-LINE-H 50 G2, -V 50 G2 och KERDI-LINE-F är konstruktioner som kräver avjämningsmassa med fall p.g.a. avloppsdragningen. Avjämningsmassan ska tätas med Schlüter-DITRA (se produktdatablad 6.1) eller -DITRA-HEAT på ytan.

Som systemkomplettering finns Schlüter-SHOWERPROFILE-S och -R (se produktdatablad 14.1) för golvanslutning eller vägganslutning. SHOWERPROFILE-S är kilformad för att stämma överens med sidoväggarnas lutning. De omgivande väggarna ska tätas med Schlüter-KERDI (se produktdatablad 8.1) eller med Schlüter-KERDI-BOARD (se produktdatablad 12.1).

Montering i låg konstruktion:

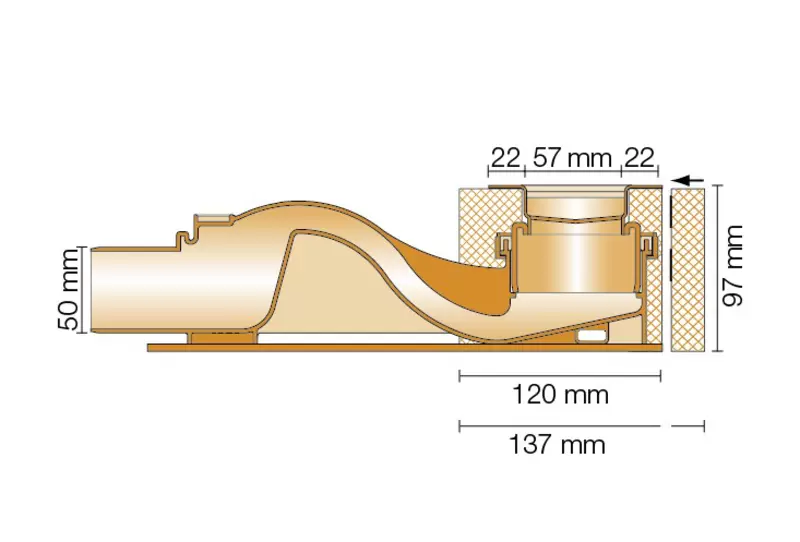

KERDI-LINE-H -H 50 G2 och -F är avsedda för horisontellt avlopp längs våningsplanets golv, och KERDI-LINE-F är tack vare sin låga bygghöjd på endast 60 mm särskilt lämplig vid renovering och modernisering. Om avloppet kan gå genom våningsplanets golv går det att få till en bygghöjd på ≥24 mm med KERDI-LINE-V.

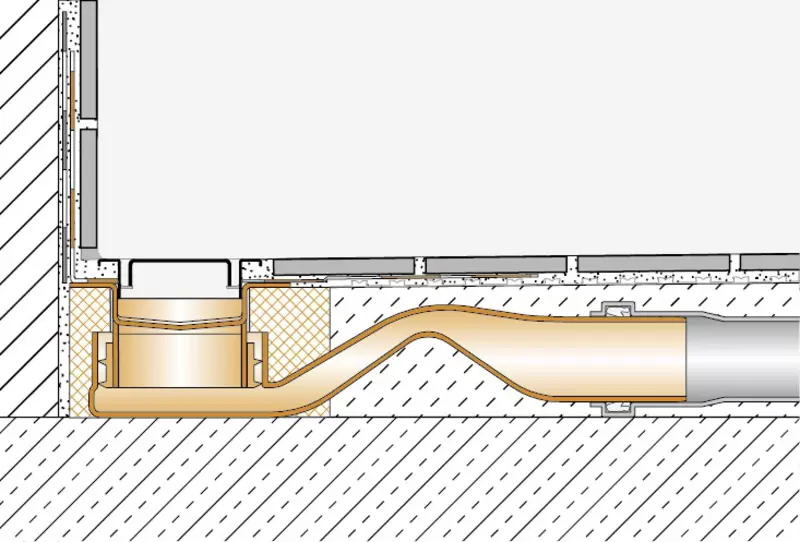

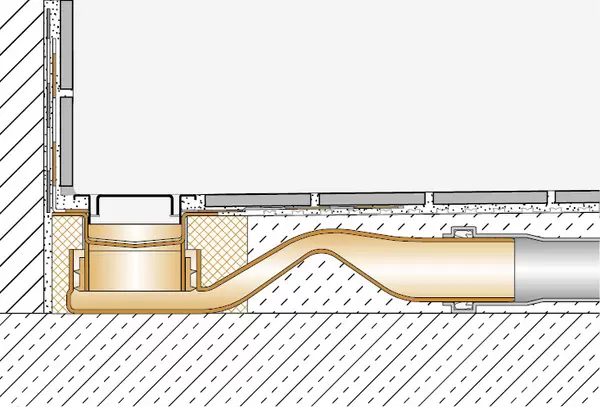

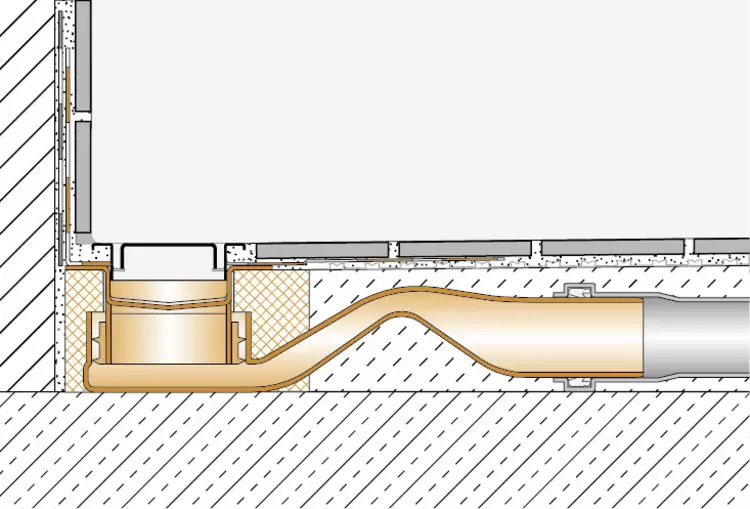

Schlüter-KERDI-LINE-F

Horisontellt avlopp framåt med låg bygghöjd

1. Den med följande lamelltätningen sätts på rännans avloppsrör (observera läget).
2. Sätt sedan på avloppshuset.
3. Applicera tunnbäddsbruk till rätt höjd på det jämna underlaget och sätt på rännhållaren. För att kompensera ojämnheter och utjämna höjden kan rännhållaren även justeras exakt på välplacerade klickar av bruk eller på ett helt utjämningsskikt. Vid väggmontering ska du rikta in rännan i enlighet med väggbeläggningens tjocklek. Vid centrerad montering får man symmetrisk placering av rännhållaren med hjälp av den medföljande utfyllningsremsan.
4. Sedan ansluter du avloppshuset till byggnadens avlopp med hjälp av ett avloppsrör på platsen. Därefter ska riktar du in rännan med ett vattenpass och genomför en täthetskontroll.
5. Sedan applicerar du duschytans avjämningsmassa med 2 % fall mot den exakt monterade och med vattenpass inriktade KERDI-LINE-F.
6. När man kan gå på golvytan limmar du fast DITRA med tunnbäddsbruk (tandningsrekommendation 3 x 3 mm eller 4 x 4 mm) på golvmassans yta.

   Kakelformatet på DITRA måste vara minst 5 × 5 cm (se även produktdatablad 6.1).

7. För att limma fast KERDI-manschetten används en tandad murslev (3 x 3 eller 4 x 4 mm) för att applicera tätningslimmet KERDI-COLL-L (se produktdatablad 8.4) på den efterföljande tätningsytan. Där bäddas KERDI-manschetten in över hela ytan. Beakta fästmassans härdningstid. Även vägganslutningarna med tätningsbanden KERDI-KEBA limmas fackmässigt med KERDI-COLL-L.

Montering vid vertikal sidovägg

1. Skär till KERDI-manschetten för hörnet.
2. Limma fast KERDI-manschetten tätt med KERDI-COLL-L. Skär till det medföljande innerhörnet Schlüter-KERDI-KERECK.
3. Limma sedan på det med KERDI-COLL-L.

Rännorna upp till 120 cm längd består av djupdraget rostfritt stål V4A (materialnummer 1.4404 = AISI 316L). Rännorna är utrustade med en limfläns som redan är förmonterad på KERDI-manschetten. Den är en tätningsmatta tillverkad av mjuk polyeten, på båda sidor försedd med en speciell fiberduk.

Avloppshusen är tillverkade av polypropen med hög slagtålighet (PP) eller ABS-plast (akrylnitril-butadien-styren), beroende på typ.

Vattenlåset består av fiberförstärkt polypropen (PP).

Rännhållaren består av tryckstabil, expanderad polystyren (EPS).

Materialegenskaper och användningsområden

Rännorna, ramarna och täcksilarna har klassificering K3 i enlighet med EN 1253, Avlopp – Brunnar för byggnader. Det här är områden utan trafik, t.ex. våtrum i lägenheter, äldreboenden, hotell, skolor, tvättrännor och duschanläggningar.

Rännorna, ramarna och täcksilarna är anpassade för rullstolar.

KERDI-LINE av borstat rostfritt stål V4A (materialnr 1.4404 = AISI 316L) lämpar sig särskilt om den förväntas utsättas för höga mekaniska eller kemiska påfrestningar.

Rostfritt stål med kvaliteten 1.4404 är inte beständigt mot alla kemiska belastningar som t.ex. saltsyra eller fluorvätesyra samt vissa klor- och saltlösningskoncentrationer.

Detta gäller även i vissa fall för saltvatten- och havsvattenpooler. Det måste i vissa fall klargöras om det aktuella golvavloppssystemet kan användas beroende på kemisk, mekanisk eller annan belastning. Aggressiva rengöringsmedel bör undvikas.
