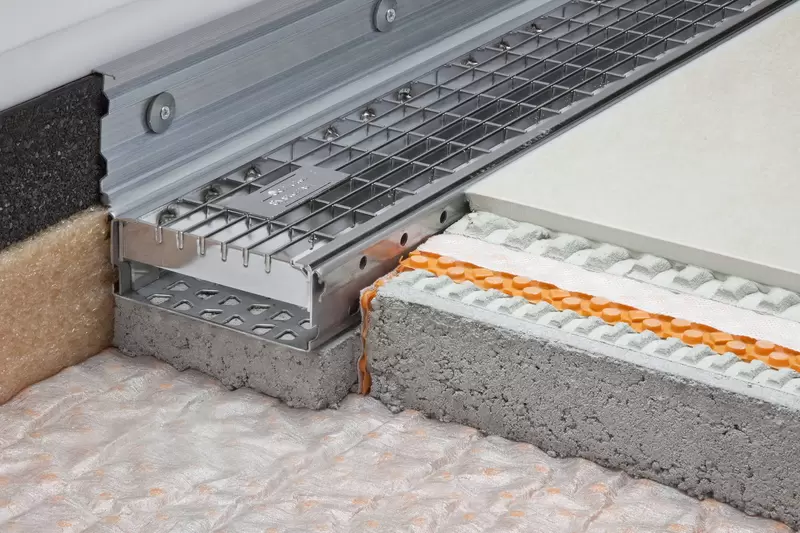

Schlüter-TROBA-LINE-TLR-E  Dräneringsränna med dräneringsgaller

På balkong- och terrasstätskikt saknas ofta tillräckligt högt uppvik upp mot anslutande byggnadsmoduler, dörrar eller väggar.

Enligt DIN 18531-5, 8.6 måste tätskikten gå 15 cm ovanför beläggningens övre kant.

Kravet i den här DIN-bestämmelsen är att dörranslutningar behöver 15 cm höga trösklar. Enligt direktiven om platta tak är det dock tillåtet med undantag vid dörrar om man kan säkerställa avvattningen med lämpliga åtgärder. Om man installerar TROBA-LINE garanteras säker avvattning och låg anslutningshöjd.

Dessutom kan den även användas till specialkonstruktioner för tröskellösa övergångar.

Kompletterande systemprodukter

Schlüter-TROBA-LINE-TL/H

Schlüter-TROBA-LINE-TL/H är en höjdjustering som gör att de perforerade 40 mm höga dräneringsrännorna TROBA-LINE-TL och TROBA-LINE-TLR/-TLR-E kan justeras steglöst mellan 0 och 40 mm

TL2 H höjdjustering för höjden = 0–20 mm
TL4 H höjdjustering för höjden = 20–40 mm

Bredd: 75 mm/110 mm/160 mm
Längd: 135 mm

Schlüter-TROBA-LINE-TL/V

Vid högre belastning, t.ex. på grund av gång- eller rullstolstrafik, rekommenderas att lägga in förstärkningarna TROBA-LINE-TL/V i rännor med 110 och 160 mm bredd.

Höjd: 20 mm/40 mm
Längd: 0,75 m/1,0 m/1,5 m/2,0 m

1. Balkong- eller terrassytan måste ha ett funktionssäkert tätskikt med inbyggt fall.

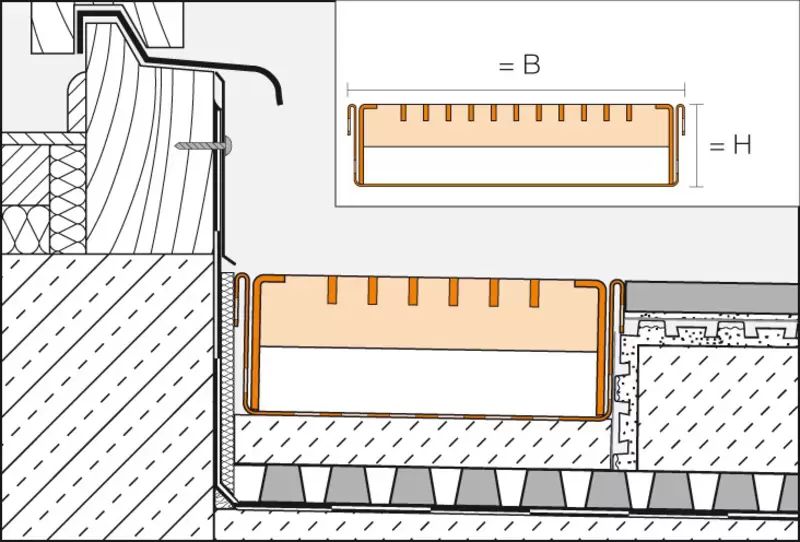

2. TROBA-LINE-TLR-E ska sättas på klickar av bruk eller monteras med höjdjusteringen TROBA-LINE-TL/H vid dörrposter eller i anslutning till vägg för att förhindra uppdämning av vatten. När TROBA-LINE monteras måste man se till att det antal klickar med bruk eller höjdjusteringar som TROBA-LINE-TLR-E placeras på är lagom för den förväntade belastningen. Se till att tillräckligt stor del av rännan inte vilar på murbruk för att säkerställa att vattnet kan rinna igenom.
3. I regel bör man först lägga TROBA eller TROBA-PLUS på tätskiktet och de fungerar då som ytdränering och skyddsskikt. Oavsett vilket beläggningssystem som används ska alltid ett tillräckligt stort avvattningsutrymme ovanför tätskiktet säkerställas. Vattnet från TROBA-LINE-TLR-E leds då säkert bort mot avrinning.
4. Om flera rännelement ska sättas i rad kan de kopplas samman med U-delarna som medföljer. U-delarna kan även användas som ändkåpor.
5. När TROBA-LINE-TLR-E har monterats läggs sedan flytspackel eller den valda beläggningskonstruktionen dikt an mot kanten.

Förstärkning:

Dräneringsrännorna TROBA-LINE-TL och -TLG i bredderna 110 mm och 160 mm kan beroende på belastning behöva förses med förstärkningen Schlüter-TROBA-LINE-TL/V.

På Schlüter-TROBA-LINE-TLR-E/-TLGR-E består undersidan och gallret av rostfritt stål V2A (materialnummer 1.4301 = AISI 304) och formas av perforerat bandmaterial av rostfritt stål.

Materialegenskaper och användningsområden

Beroende på förväntade vattenmängder, mekaniska eller övriga påfrestningar måste man i förväg klargöra både om de aktuella dräneringsdelarna är lämpliga att använda och i så fall vilken bredd som ska väljas (75 mm, 110 mm, 160 mm).

Rostfritt stål lämpar sig särskilt väl för användningssituationer som förutom en hög mekanisk belastningsförmåga kräver beständighet mot kemiska påfrestningar, t.ex. genom sura eller alkaliska rengöringsmedel. Inte ens rostfritt stål är beständigt mot alla kemiska påfrestningar som t.ex. salt- och fluorvätesyra eller vissa klor- och saltlösningskoncentrationer. Detta gäller även i vissa fall för saltvatten- och havsvattenpooler. Särskilda förväntade belastningar måste därför bestämmas i förväg.
