Schlüter-KERDI-BOARD-WS  Tvättställssats för bordsmonterade blandare

Schlüter-KERDI-BOARD-WS och -WW är förtillverkade monteringselement för att skapa individuella tvättställ med förvaringsyta för vatteninlopp med bordsmonterad blandare (Schlüter-KERDI-BOARD-WS) och för vatteninlopp med väggmonterad blandare (Schlüter-KERDI-BOARD-WW). Tvättställen är tillverkade av det multifunktionella plattunderlaget Schlüter-KERDI-BOARD och kan kaklas direkt med tunnbäddsmetoden. De kan monteras hängande med väggkonsolerna KERDI-BOARD-AB som finns som tillval eller ännu hellre i nischer, hörn eller med hjälp av 50 mm KERDI-BOARD (som fötter). Placeringen är helt fri och anpassas till förhållandena på platsen. (Se för detta det aktuella databladet 12.1.) Den medföljande avloppsadaptern med helt integrerad, flexibel KERDI-tätningsmanschett och 1 1/4“ anslutningsgänga möjliggör anslutning av vanliga sifoner. Tillsammans med de medföljande förtillverkade KERDI-KERS-hörndelarna skapar du dessutom garanterat säker tätning mot den angränsande väggen.

Schlüter-WASHBASINPROFILE är tillvalsprodukter med flera delar för inklädnad av tvättställets sidor och även en kantprofil för kortsidan på tvättställsversionen WS. Dessa kan vid kakling av tvättstället användas som alternativ till plattorna.

Som avloppsprofiler finns det med -COVE och -WAVE två utföranden i KERDI-LINE-VARIO-familjen. Dessa kan kapas på längden, justeras på höjden och levereras från fabriken med två passande ändkåpor. (Se även det aktuella databladet 8.10.)

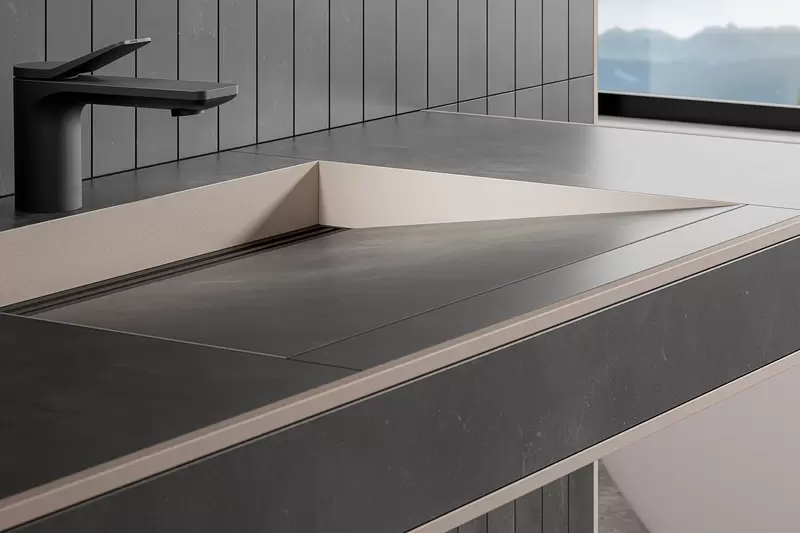

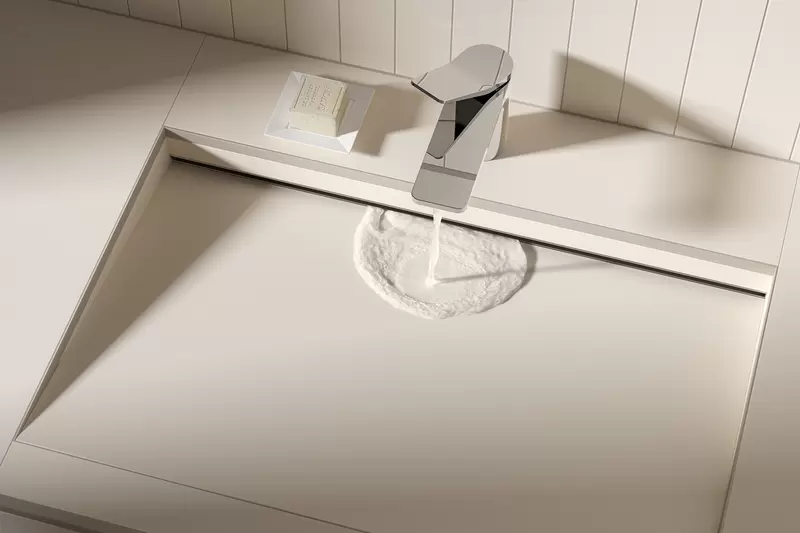

Med designprofilen Schlüter-KERDI-LINE-INCOVE kan du i samband med tvättställsversionen WS skapa en snygg avrinning med skuggfog. Den förtillverkade profilen med svetsade ändkåpor kan användas upp till en plattjocklek på 11 mm. Vid tjockare kakelplattor kan du korta profilen därefter och förse den med de medföljande ändkåporna.

Vid behov, se även vårt LIPROTEC-system med ett stort utbud av profiler för individuell belysning av tvättstället.

KERDI-BOARD-WS – hängande montering med väggkonsoler som tillval:

Obs: Monteringsunderlaget måste vara jämnt, lodrätt och dimensionerat för tillräckligt hög belastning.

1. KERDI-BOARD-WS kan (i enlighet med databladet) anpassas individuellt efter förutsättningarna på platsen.
2. Borrhålen ska markeras med hjälp av den medföljande borrschablonen.
3. Applicera tillräckligt med monteringslim KERDI-FIX på tvättställets baksida och skjut på tvättstället på konsolerna så att tillräckligt god vidhäftning mot väggen skapas.
4. Täta genom att limma fast de medföljande KERDI-KERS-tätningsmanschetterna med tätningslimmet KERDI-COLL-L (medföljer ej).
5. Avloppsadaptern fixeras dessutom med KERDI-FIX runt genomföringen.

KERDI-BOARD-WS – fristående installation på fötter eller i nisch:

1. Bestäm installationshöjderna enligt databladet.
2. Tvättstället KERDI-BOARD kan anpassas individuellt efter förutsättningarna på platsen, se databladet. Vid fristående installation använder du två fötter av 50 mm tjock KERDI-BOARD som du placerar på lämpliga ställen till vänster och höger mellan tvättfatet och tvättställets ände.
3. Du måste inte ta hänsyn till vattenlåset eftersom avrinningsröret sitter tillräckligt långt från väggen.
4. Limma ihop komponenterna ordentligt med varandra med det medföljande monteringslimmet KERDI-FIX. Sätt in de medföljande utfyllnadsstyckena i hålrummen som är avsedda för konsolinfästningen.
5. Täta genom att tillsätta tätningslimmet Schlüter-KERDI-COLL-L (medföljer ej). Avloppsadaptern fixeras dessutom med KERDI-FIX runt genomföringen.
6. Vid montering i nisch behövs en stödyta på minst 20 mm längs hela tvättställets bredd.
7. Före kakelsättningen är det lämpligt att bearbeta kaklet vid armaturen och att borra ett passande hål med en diamantborrkrona (medföljer ej).

Schlüter-WASHBASIN – bearbetning av fallkilar för KERDI-BOARD-WS:

1. Applicera först lämpligt kakellim och limma fast plattan vid armaturen. Före kakelsättningen är det lämpligt att bearbeta kaklet vid armaturen och att borra ett passande hål med en diamantborrkrona (medföljer ej).
2. Limma fast WASHBASIN-R på kortsidan i det fortfarande fuktiga kakellimmet och rikta in mot den övre plattan.
3. Lägg an plattorna på förvaringsytan och tryck till dem lätt för att säkerställa bra vidhäftning.
4. Tryck in och rikta noggrant in WASHBASIN-S-profilerna i det fuktiga kakellimmet på sidoytorna så att de är raka och jämna.
5. Säkerställ att profilens överkant är i höjd med ytan på plattan upptill.
6. Kakla de resterande ytorna på tvättstället.

Schlüter-KERDI-LINE-INCOVE – bearbetning av profilen för KERDI-BOARD-WS:

1. Placera INCOVE-avloppsprofilen utan lim i den slutgiltiga positionen i höjdfixeringsringen för att bestämma måtten för golvplattan.
2. Om den valda plattan är >11 mm tjock ska du korta profilen enligt detta och montera de medföljande ändkåporna på båda sidorna.
3. Montera INCOVE-avloppsprofilen med kakellim.
4. Sätt fast de medföljande XPS-remsorna på profilens ovansida med den dubbelhäftande tejpen som redan sitter där.
5. Montera golvplattorna ordentligt med lämpligt kakellim.
6. Kakla de resterande ytorna på tvättstället.

Observera:

Avloppsprofilen Schlüter-INCOVE är inte kompatibel med Schlüter-fallkilar.

Vid användning av avloppsprofilerna COVE och WAVE ska du följa bearbetningsrekommendationerna i datablad 8.10.

Schlüter-KERDI-BOARD-WS och -WW är sandwichkonstruktioner och består av fyra lager med extruderat XPS-hårdskum med en plattjocklek på 28 mm, 2 x 25 mm och 5 mm (KERDI-BOARD-WW) resp. 28 mm, 27 mm, 25 mm och 5 mm (KERDI-BOARD-WS). Båda sidor på skivor med 28 mm och 5 mm tjocklek är försedda med ett speciellt, cementfritt härdningsmaterial och en fiberduk för effektiv förankring av tunnbäddsbruk eller spacklingsbara beläggningsmaterial samt ett skärmönster på 10 x 10 mm. Skivorna är ordentligt hoplimmade. På KERDI-BOARD-WS finns det dessutom ett fast integrerat förstärkningsskikt för stabilisering av blandaren.

Konsolerna består av en 6 mm tjock fläns och ett fastsvetsat fyrkantigt rör på 50 x 25 x 2 mm. Båda delarna är gjorda av förzinkat konstruktionsstål 235JR.

Anslutningsadaptern tillverkas av mycket slagtålig PP (polypropen).

KERDI-tätningsmanschetten som har svetsats fast på anslutningsadaptern samt de förtillverkade KERDI-KERS-hörndelarna för anslutning till komposittätningen är tillverkade av polyeten.

Fallkilarna av borstat rostfritt stål V4A eller av aluminium med en högkvalitativ pulverlackering är försedda med en fiberduk på baksidan för bättre vidhäftning i fästmassan.

INCOVE-profilen och de medföljande ändkåporna består av rostfritt stål V4A (materialnummer: 1.4404 = AISI 316L) med borstad yta.

Materialegenskaper och användningsområden:

Ytan på Schlüter-KERDI-BOARD-tvättställen är vattentät och tål kemiska påfrestningar som ofta uppstår i samband med keramiska plattor. I miljöer där detta krävs kan en godkänd komposittätning skapas i kombination med Schlüter-KERDI resp. -KERDI-BOARD.

KERDI-BOARD-tvättställen är plana och blir inte skeva ens vid ensidig temperatur- eller fuktbelastning, de är åldersbeständiga och är mycket stabila. De är lämpade för många olika användningsområden. Kontrollera att underlagen är tillräckligt stabila och att övriga relevanta krav på installationsplatsen uppfylls.

Väggkonsolerna kan användas för många olika ändamål, t.ex. i badrum som en praktisk lösning för att spara plats och skapa ett ordnat intryck. Även väggmonteringen av KERDI-BOARD-tvättställen kan installeras för tillgänglighetsanpassade utrymmen.

De är tillverkade av robusta material och präglas av hög stabilitet och lång livslängd.

Observera:

Efter installationen och monteringen med kakel- eller naturstensbeläggningar kan tvättställen KERDI-BOARD-WS och -WW i de olika varianterna belastas med upp till 50 kg.

Fallkilarna WASHBASIN tillverkas i en mängd olika material och ytor. De kemiska eller mekaniska belastningarna måste bestämmas i varje enskilt fall. Nedan följer endast allmänna råd.

WASHBASIN-profilen S och R med TS-yta (strukturbelagt aluminium) har ytor med naturlig karaktär. Aluminiumet är förbehandlat (anodiserat) för detta och pulverlackeras därefter. Ytskiktet håller färgen samt är UV- och väderbeständig. Synliga ytor ska skyddas mot smärgling och repning.

WASHBASIN-profilen S och R av rostfritt stål V4A (materialnr 1.4404 = AISI 316L) med borstad yta lämpar sig särskilt om de är tänkta att utsättas för höga mekaniska eller särskilda kemiska påfrestningar.

Rostfritt stål av klass 1.4404 är inte beständigt mot alla kemiska angrepp som t.ex. saltsyra och fluorvätesyra eller vissa klor- och saltlösningskoncentrationer som kan förekomma i rengöringsmedel eller i simbassänger. Särskilda förväntade belastningar måste därför bestämmas i förväg.

Avloppsprofilen KERDI-LINE-INCOVE av borstat rostfritt stål V4A (materialnummer 1.4404 = AISI 316L) lämpar sig särskilt väl för tillämpningar som förutom en hög mekanisk belastningsförmåga kräver beständighet mot kemiska påfrestningar, t.ex. genom sura eller alkaliska medier och rengöringsmedel. (För fler egenskaper, se WASHBASIN-PROFIL av borstat rostfritt stål V4A.)
