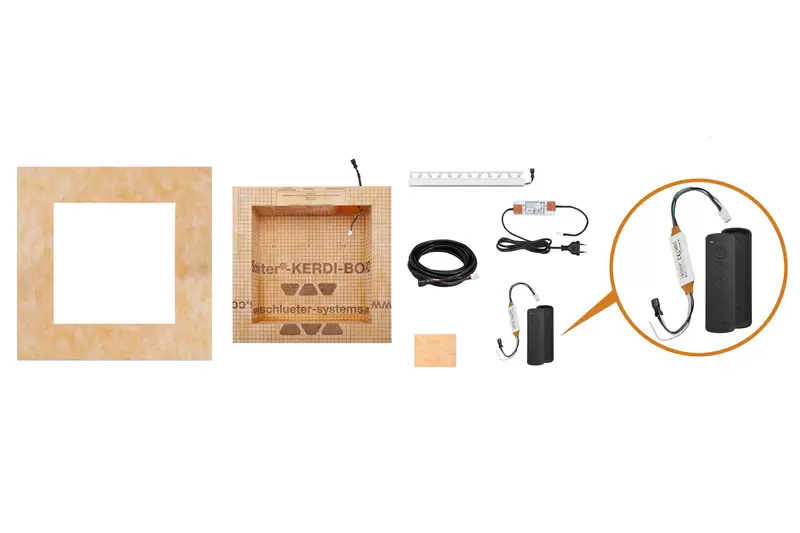

Schlüter-KERDI-BOARD-NLT-BR  Nischsats med styrbar LED-belysning

De förtillverkade satserna Schlüter-KERDI-BOARD-NLT med LIPROTEC-teknik möjliggör montering av upplysta nischer i alla slags väggar.

Nischerna finns med olika mått och ljusfärger.

De medföljande LED-modulerna kan antingen placeras i infällningens framkant, i mitten eller direkt mot den bakre väggen som ska kaklas. För detta är LED-modulerna utformade i olika längder som pluggbara Plug & Play-versioner.

Beställ produktdatabladet enligt förordning (EU) 2019/2015 här: certification-eu@schlueter.de

Montering i Schlüter-KERDI-BOARD:

1. Efter positioneringen och den exakta markeringen av nischens yttermått görs ett passande urtag i väggen.
2. Nischen som sätts in ska beroende på underkonstruktionens material fixeras med trä- eller gipsskruv. Det maximala skruvavståndet är 250 mm. Använd fästbrickorna KERDI-BOARD-ZT. Sätt skruvarna i skarvarnas fogar.

   Ytterligare fixering kan göras genom att man applicerar monteringslimmet KERDI-FIX på nischflänsens insida.

3. Om monteringen sker i våtrum ska den medföljande KERDI-tätningsmanschetten limmas fast på skarvarna runt ytterflänsen med KERDI-COLL-L.

Inbyggnad i gipsväggar eller andra väggmaterial:

1. Efter positioneringen och den exakta markeringen av nischens yttermått görs ett passande urtag i väggen.
2. Nischen som sätts in ska beroende på underkonstruktionens material fixeras med trä- eller gipsskruv. Det maximala skruvavståndet är 250 mm. Skruva genom nischflänsen (avstånd ca 6 mm från ytterkanten).

   Du kan utföra en ytterligare fixering genom att applicera monteringslimmet KERDI-FIX på nischflänsens insida.

3. Väggytor i våtrum ska tätas med Schlüter-KERDI. Limma fast den medföljande KERDI-tätningsmanschetten med KERDI-COLL-L-tätningslim på nischflänsarna. För resten av väggytan kan du använda ett hydrauliskt bindande tunnbäddsbruk (för bearbetning av Schlüter-KERDI, se produktdatablad 8.1). Till sist skär du ut KERDI-mattan i nischens hålrum.

KERDI-BOARD-NLT:

1. Monteringen av nischen görs enligt beskrivningen ovan. Innan du sätter in nischen ska du ansluta nischens genomföringskabel till anslutningskabeln.

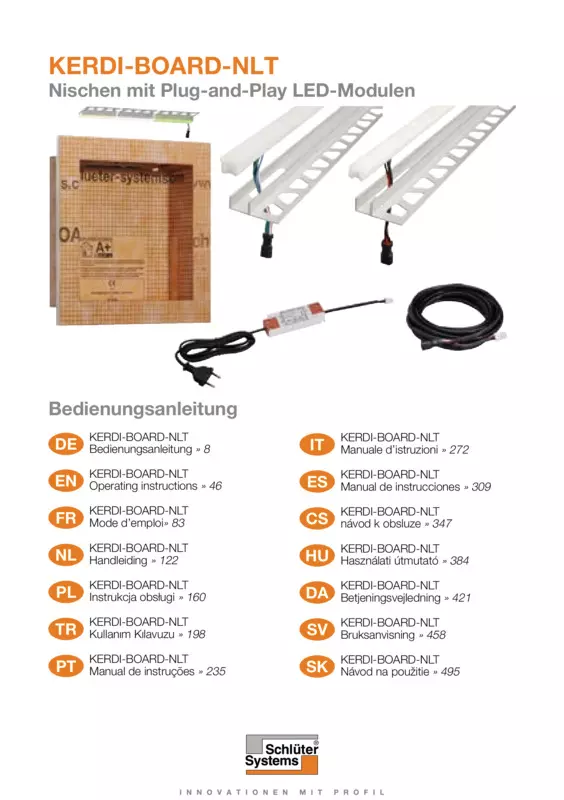

2. I bruksanvisningarna finns installationsanvisningar för kabeldragningen, nätdelen och styrningen.
3. Genomgångsdosans lock kan vid behov enkelt delas vid de avsedda brottanvisningarna för att kunna variera kabelgenomföringen.
4. Locket eller lockdelarna ska placeras i genomgångsdosan på så sätt att kabeln kan dras till fästprofilen.
5. Remsan av självhäftande KERDI-tätning ska placeras så att kabelgenomföringsspalten som skapats är försluten åt båda sidor. Skär en liten öppning i det självhäftande KERDI-tätskiktet för kabelgenomföringen; därmed förhindrar man att lim tränger in i genomgångsdosan.
6. Fästmassa ska appliceras med en tandslev.
7. Genomgångskabeln ska dras genom fästprofilens kabelöppning.
8. Fästprofilen trycks in och justeras i fästmassan tillsammans med det perforerade fästbenet.
9. De angränsande plattorna måste tryckas in ordentligt och riktas in så att profilens överkant ligger i linje med plattan. Plattorna måste bäddas in så att de täcker hela profilområdet.
10. Mellan fästprofilen och plattan lämnas en fog på ca 1,5 mm som sedan fylls helt med fogbruk.
11. När sidoväggarna kaklas ska du säkerställa att kaklet och limmet inte bygger mer än 12 mm.
12. LED-slangen RGB+W kan kortas för att passa med den kaklade nischens mått.
13. Anslut LED-slangen till genomgångskabeln med hjälp av stickanslutningen och tryck försiktigt in den i fästprofilen.

Schlüter-KERDI-BOARD-NLT består av extruderat XPS-hårdskum med en skivtjocklek på 12,5 mm vars yta på båda sidor är försedd med ett speciellt, cementfritt härdningsmaterial och en fiberduk för effektiv förankring av tunnbäddsbruk eller spacklingsbara beläggningsmaterial. Skivans ena sida har tryck i form av ett skärmönster 10 x 10 mm.

Materialegenskaper och användningsområden

KERDI-BOARD-NLT är vattentät och tål kemiska påfrestningar som ofta uppstår i samband med keramiska plattor. I miljöer där detta krävs kan en godkänd komposittätning skapas i kombination med Schlüter-KERDI resp. -KERDI-BOARD.

KERDI-BOARD-NLT är en plan skiva, som inte blir skev vid ensidig temperatur- eller fuktbelastning, den är åldersbeständig och har god stabilitet.

KERDI-BOARD-NLT är lämpad för många olika användningsområden.

Kontrollera att underlagen är tillräckligt stabila och att övriga relevanta krav på installationsplatsen uppfylls.

Om Schlüter-LIPROTEC-modulerna kan användas vid kemiska eller mekaniska påfrestningar behöver undersökas i varje enskilt fall. Nedan följer endast allmänna råd.

Anodiserat aluminium: Aluminiumet har en yta som förädlats av anodskiktet och som inte förändras vid normal användning.

Aluminium är känsligt mot alkaliska medier.

Material som innehåller cement i kombination med fukt har en alkalisk verkan och kan, beroende på koncentrationen och exponeringstiden, ge upphov till korrosion (aluminiumhydroxidbildning).

Av detta skäl måste bruk eller fogmaterial omedelbart tas bort på synliga ytor och nylagda beläggningar får inte täckas över med folie.
