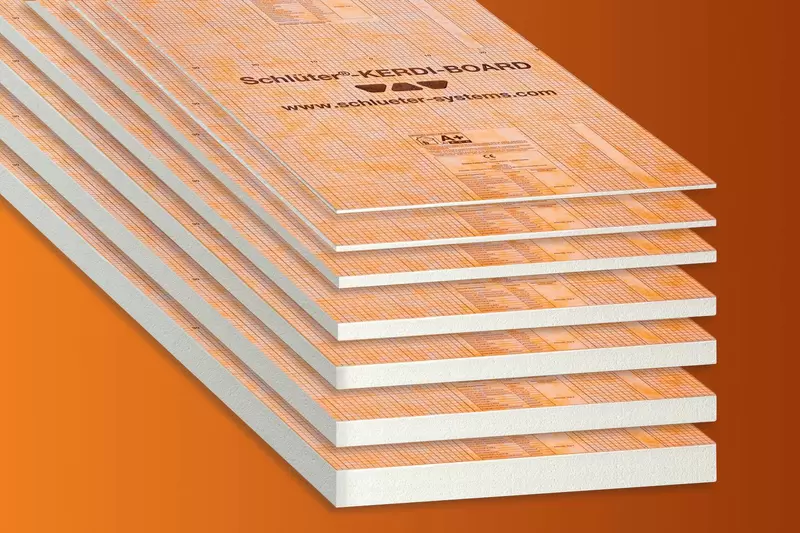

Schlüter-KERDI-BOARD  Universalskiva/läggningsplatta

Schlüter-KERDI-BOARD är ett multifunktionellt monteringsunderlag för plattor på vägg, som samtidigt kan skapa ett tätskikt tillsammans med platt- och naturstensbeläggningen och dessutom har många användningsområden som konstruktionsskiva.

Det består av en extruderad hårdskumsskiva som på båda sidornas yta är försedd med ett speciellt härdningsmaterial och en fiberduk för effektiv förankring med kakellimmet.

Med skivtjocklekar på 5, 9, 12,5, 19, 28, 38 och 50 mm har KERDI-BOARD många användningsområden för att skapa jämna och vattentåliga monteringsunderlag för platt- eller naturstensbeläggningar.

Schlüter-KERDI-BOARD är vattentät och tål kemiska påfrestningar som ofta uppstår i samband med keramiska plattor. Om vissa ställen kräver en godkänd komposittätning kan KERDI-BOARD användas för att skapa detta.

Vid sådan utformning av skarv- och anslutningsområdena kan läggningsplattan användas som godkänd komposittätning.

KERDI-BOARD är lämpad för att skapa monteringsunderlag för plattor på befintligt obehandlat murverk, på gamla underlag av alla slag, på regelstommar av trä eller metall, för att skapa separata raka eller rundade skiljeväggar, för inklädnad av fixturer och rör (rörlådor), för inklädnad av raka eller rundade badkar och duschar, för att skapa köksbänkskivor, tvättställ, förvaringsfack eller andra badrumsmöbler. Den lämpar sig även för att skapa jämna underlag på golvet vid renovering i badrum eller andra våtrum i bostäder.

KERDI-BOARD kan enkelt skäras till med mattkniv. Ett tryckt skärmönster på ovansidan underlättar ren och enkel tillskärning.

KERDI-BOARD kan monteras med heltäckande lim väggar eller appliceras på punktvis fördelat tunnbäddsbruk eller något annat lim/bruk och vid behov även pluggas fast. Skivorna kan fästas på regelstommar av trä eller metall med fästskruvar som ingår i sortimentet.

Kaklet sätts direkt på KERDI-BOARD med tunnbäddsbruk.

Även andra lämpliga beläggningsmaterial eller putsskikt kan appliceras.

Schlüter-KERDI-BOARD helttäckande limning

1. Fästmassan måste fästa på underlaget och förankras mekaniskt i fiberduken på KERDI-BOARD. För de flesta underlag kan ett hydrauliskt bindande tunnbäddsbruk i enlighet med EN 12004 användas. I annat fall ska du välja ett annat lämpligt lim, och du måste kontrollera att materialen är kompatibla med varandra.
2. Tunnbäddsbruket appliceras med en tandad murslev på underlaget eller på KERDI-BOARD.
3. Schlüter-KERDI-BOARD bäddas in helt med fiberduken i den applicerade fästmassan. Beakta fästmassans härdningstid.
4. Lägg de enskilda skivorna kant i kant och rikta in dem.
5. Omedelbart efter limningen av KERDI-BOARD kan plattorna läggas med tunnbäddsmetoden med ett tunnbäddsbruk som är hydrauliskt anpassat efter beläggningens krav. Murslevens tanddjup måste vara anpassat till plattornas format. Tunnbäddsbrukets torktid måste beaktas.

Schlüter-KERDI-BOARD fastlimmad med punktvis applicerat bruk

1. Applicera bruk punktvis med ca 30 cm mellanrum på Schlüter-KERDI-BOARD. Beroende på skikttjockleken ska du använda ett hydrauliskt tunnbäddsbruk eller ett lämpligt fästbruk.
2. Sätt plattorna mot väggen, tryck fast dem och rikta in dem med hjälp av ett vattenpass.
3. Omedelbart efter monteringen av KERDI-BOARD kan plattorna läggas med tunnbäddsmetoden med ett tunnbäddsbruk som är anpassat efter beläggningens krav. Murslevens tanddjup måste vara anpassat till plattornas format. Tunnbäddsbrukets torktid måste beaktas.

Obs: Om du inte kan säkerställa permanent vidhäftning mellan bruket och underlaget krävs det en ytterligare mekanisk infästning med passande pluggar eller skruvar.

Schlüter-KERDI-BOARD på regelstomme

1. Sätt Schlüter-KERDI-BOARD vertikalt eller horisontellt på en fackmässigt gjord regelstomme och fäst den med skruvar. Om du använder fästbrickor kan du skruva i skarven mellan skivorna. Välj skruvlängden så att de går minst 20 mm i träreglar och 10 mm i metallreglar. Avståndet mellan skruvarna ska inte överstiga 25 cm. Beroende på vad som krävs bör skivtjockleken på regelstommar (axelmått 62,5 cm) vara minst 19 mm.
2. Vid vertikal montering ska de enskilda skivorna skarvas mitt på regeln. Vid horisontell montering måste vertikala skarvar som inte ligger direkt mot en regel limmas fast med kakellim, Schlüter-KERDI-FIX eller den dubbelhäftande tejpen Schlüter-KERDI-BOARD-ZDK. Sådana skarvar ska i möjligaste mån sättas med förskjutning.

Schlüter-KERDI-BOARD som skiljeväggssystem

1. Schlüter-KERDI-BOARD limmas fast på en fast vägg med skarven så att KERDI-BOARD-skiljeväggen åtminstone är inbäddad i den kakelbeläggning som ska sättas på den fasta väggen. Om möjligt bör skiljeväggen fästas mellan KERDI-BOARD-skivorna på den fasta väggen. Ett alternativ är att till en början skruva fast en vinkel- eller U-profil som ingår i systemet på den fasta väggen för att fästa skiljeväggen.
2. Fristående avslut på skiljeväggar kan stabiliseras med en U-profil som ingår i systemet. Om du ska skruva på beslag på U-profilen så ska den platta plastprofilen Schlüter-KERDI-BOARD-ZFP limmas fast på U-profilens baksida för att skruvarna ska sitta bättre. U-profiler kan även användas i anslutning till golv och tak.
3. Alla vertikala och horisontella fogar i KERDI-BOARD ska limmas med tunnbäddsbruk eller vid behov med KERDI-FIX. Vid längre skiljeväggar kan en vinkel- eller U-profil som ingår i systemet vid behov limmas fast för stabilisering i en eller flera lagerfogar.
4. Beroende på kraven på byggarbetsplatsen kan sådana skiljeväggar bedömas som lättviktsväggar utan statiskt godkännande. I regel ska man använda 50 mm tjocka skivor. För förvarings- och hyllfack kan man använda skivor som är minst 19 mm tjocka. Även detta ska bedömas enligt respektive krav.

Rörinklädnad av Schlüter-KERDI-BOARD

1. Med vinkel- och U-elementen av KERDI-BOARD kan man snabbt och enkelt klä in rörledningar och elinstallationer.
2. Elementen med V-spår levereras i platta paket och ska först skäras till enligt önskade mått. Av ett U-element kan man även skära till två vinkelelement med kortare ben.
3. Elementen fälls inte ihop förrän vid monteringen, och då hålls elementet samman av en förmonterad tejpremsa i V-spåret.
4. KERDI-BOARD-U- eller -vinkeldelarna limmas fast med skivkanterna på de befintliga väggarna. För detta lämpar sig tunnbäddsbruk eller KERDI-FIX. Vid behov kan du först fästa vinkelprofilen Schlüter-KERDI-BOARD-ZW för fixering på den önskade delen av väggen.

Obs: För KERDI-BOARD som komposittätskikt, se kapitlet Tätning!

Rundade väggytor av Schlüter-KERDI-BOARD

1. KERDI-BOARD-skivor i utförande med skåror är lämpade för att skapa rundade och svängda konstruktioner.
2. Skivorna med skåror ska först skäras till enligt önskade mått. Om skivorna behöver vara större kan de bara tejpas ihop med dubbelhäftande tejp i kanterna.
3. Om den skårade ytan används inåt ska skårorna först fyllas med kakellim.
4. Skåror på utsidan ska spacklas med tunnbäddsbruk före eller under kakelläggningen.

Obs: För KERDI-BOARD som komposittätskikt, se kapitlet Tätning!

Schlüter-KERDI-BOARD på golv

1. Schlüter-KERDI-BOARD lämpar sig även för att skapa jämna underlag på golvet vid renovering av badrum eller andra våtrum i bostäder.
2. För KERDI-BOARD i tjocklekarna 5, 9, 12,5 och 19 mm måste underlaget vara bärande och plant samt fritt från komponenter som motverkar vidhäftningen. Eventuella utjämningsåtgärder måste utföras innan KERDI-BOARD läggs.
3. Fästmassan måste fästa på underlaget och förankras mekaniskt i fiberduken på KERDI-BOARD. För de flesta underlag kan ett hydrauliskt bindande tunnbäddsbruk i enlighet med EN 12004 användas. I annat fall ska du välja ett annat lämpligt lim, och du måste kontrollera att materialen är kompatibla med varandra.
4. Tunnbäddsbruket appliceras med en tandad murslev på underlaget och fiberduken på KERDI-BOARD bäddas in helt i den applicerade fästmassan. Lägg de enskilda skivorna kant i kant och rikta in dem. Beakta fästmassans härdningstid.
5. Vid tillräckligt bärande underlag kan KERDI-BOARD från en tjocklek på 28 mm även monteras på punktvis applicerat tunnbäddsbruk eller andra lämpade bruk och riktas in på rätt höjd. Punkterna ska appliceras tillräckligt tätt för att ge tillräcklig bärförmåga. Skarvarnas fogar ska limmas med tunnbäddsbruk på skivkanterna och skarven ska placeras på en klick bruk som överlappar.
6. Du måste förhindra att KERDI-BOARD och även plattbeläggningen spänns in i kanterna genom att exempelvis använda en kantremsa.
7. Omedelbart efter den heltäckande limningen av KERDI-BOARD kan plattorna (minimiformat 5 x 5 cm) läggas med tunnbäddsmetoden med ett tunnbäddsbruk som är hydrauliskt anpassat efter golvets krav. Vid montering på punktvis murbruk måste dessa först härdas till tillräcklig bärförmåga. Murslevens tanddjup måste vara anpassat till plattornas format. Tunnbäddsbrukets torktid måste beaktas.
8. För rörelsefogar som ytbegränsnings-, kant- och anslutningsfogar måste etablerade tekniska regler följas.

Tätskikt med Schlüter-KERDI-BOARD

Schlüter-KERDI-BOARD kan användas i enlighet med den gällande tyska tätningsstandarden DIN 18534. Vattenexponeringsklasser: W0-I till W3-I*. Dessutom har KERDI-BOARD ett tyskt allmänt byggnadsinspektionscertifikat (abP).

Fuktbeständighetsklass enligt tyska ZDB: 0 till B0 samt A och C.

KERDI-BOARD har enligt ETAG 022 (komposittätskikt) ett europeiskt godkännande (ETA = European Technical Assessment) och CE-märkning. För arbeten som kräver CE-märkning eller det tyska abP (allmänt byggnadskontrolltestcertifikat), får endast systemgodkänt tunnbäddsbruk användas.

* Med abP och/eller ETA enligt ETAG 022. För ytterligare information om användning och installation, vänligen kontakta vår avdelning för tillämpningsteknik.

För beständighetsklass B ”behållare” (t.ex. simbassänger) rekommenderar vi vår tätningsmatta Schlüter-KERDI (se produktdatablad 8.1 Schlüter-KERDI).

Skivskarvarna ska vara helt inbäddade på ytorna och i hörnen på KERDI-BOARD, använd tätningslimmet Schlüter-KERDI-COLL-L med minst 12,5 cm brett tätningsband Schlüter-KERDI-KEBA. Tätningsbanden bör täcka minst 5 cm.

Även anslutningar till fast installerade komponenter som t.ex. dörrelement eller fönsterelement av metall, trä eller plast kan utföras med Schlüter-KERDI-KEBA för att få samma funktion. Applicera då KERDI-FIX på monteringsdelarnas limyta och KERDI-COLL-L på limytan på KERDI-BOARD och täck över hela anslutningsområdet med tätningsbandet.

Kontrollera först om KERDI-FIX lämpar sig för att limma materialet för respektive komponent. Var noggrann både vid bedömning av om anslutningarna kan utföras med rådande förutsättningarna och vid själva utförandet.

KERDI-BOARD ska skarvas vid befintliga rörelsefogar eller delningsfogar och skarvfogarna klistras över med Schlüter-KERDI-FLEX. KERDI-FLEX ska också användas för flexibla kantavslut.

Puts- och spackelskikt på Schlüter-KERDI-BOARD

KERDI-BOARD lämpar sig också som underlag för spackel och putsbruk. Detta kan appliceras både in anslutning kaklade ytor (t.ex. halvhöga) och över hela ytor i andra delar av rummet.

Skarvar på ytan, vid inner- och ytterhörn samt öppna kanter måste förstärkas och bearbetas med spackel. För detta kan du använda den självhäftande skarvförstärkningen KERDI-BOARD-ZSA.

Schlüter-KERDI-BOARD tillverkas av ett extruderat XPS-hårdskumsmaterial som på båda sidor förstärks med ett cementfritt härdningsskikt och en fiberduk. Skivans ena sidan har tryck med ett skärmönster med 10 x 10 mm stora kvadrater.

Materialegenskaper och användningsområden

Schlüter-KERDI-BOARD är vattentät och tål kemiska påfrestningar som ofta uppstår i samband med keramiska platt- eller naturstensbeläggningar. I miljöer där detta krävs kan en godkänd komposittätning skapas med KERDI-BOARD.

KERDI-BOARD är en plan skiva, som inte blir skev vid ensidig temperatur- eller fuktbelastning, den är åldersbeständig och har god stabilitet.

KERDI-BOARD är lämpad för många olika användningsområden. Om de kan användas under kemiska eller mekaniska påfrestningar måste bestämmas i varje enskilt fall. Nedan följer endast allmänna råd.

Kontrollera att de underlag där KERDI-BOARD ska monteras är tillräckligt stabila och att övriga relevanta krav uppfylls. Om det finns delar på ytan som kan försämra vidhäftningen måste de tas bort vid direkt fastlimning, alternativt görs även en mekanisk infästning medpassande pluggar eller skruvar.

För separata skiljeväggar, förvaringsytor eller liknande av KERDI-BOARD måste du välja en tillräcklig materialtjocklek och vid behov använda förstärkningsprofiler.

På golvet ska KERDI-BOARD endast användas på ytor för gående. Det kan uppstå ett något ihåligt ljud när man går med hårda skor på dem eller knackar med ett hårt föremål, vilket är en följd av konstruktionsmetoden.

Välj materialtjocklek och monteringssätt beroende på underlagets jämnhet. Tunn KERDI-BOARD (5 mm) måste limmas heltäckande.
