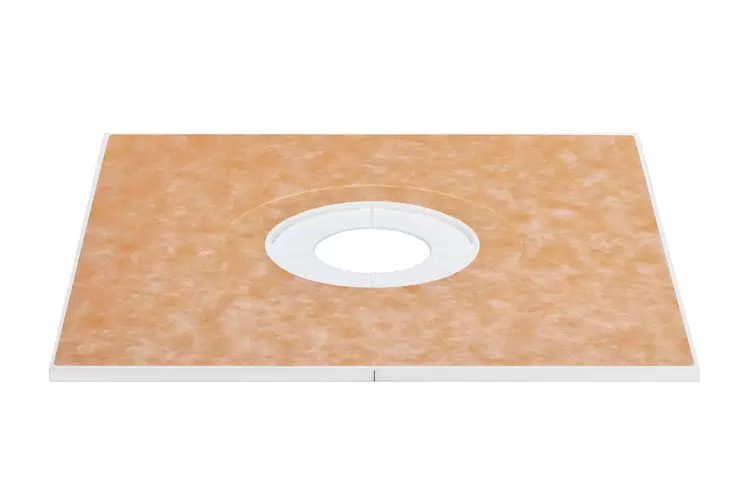

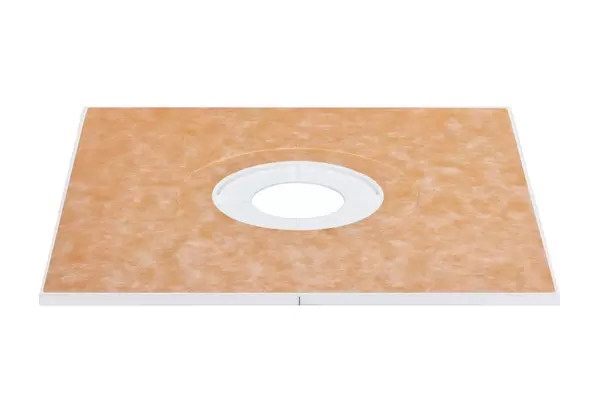

Schlüter-KERDI-SHOWER-TT  Duschskiva för centrerad eller inte centrerad golvbrunn

Schlüter-KERDI-SHOWER är ett modulbaserat system avsett för duschar i golvnivå med keramiska plattor.

Fallskivorna finns i olika dimensioner för golvavloppssystem som kan placeras både i mitten och som ej centrerad golvbrunn. Det tillhörande golvavloppssystemet Schlüter-KERDI-DRAIN-BASE kan levereras som sats. Beroende på förutsättningarna på platsen kan du även använda andra varianter av Schlüter-KERDI-DRAIN. Som väggtätning kan du välja mellan olika satser för komposittätningen Schlüter-KERDI.

Fallskivornas ytor har redan rätt fall till avloppspunkterna.

De grundmått vi kan leverera är:

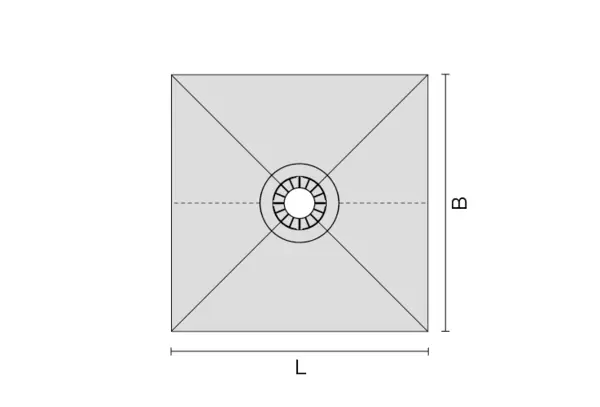

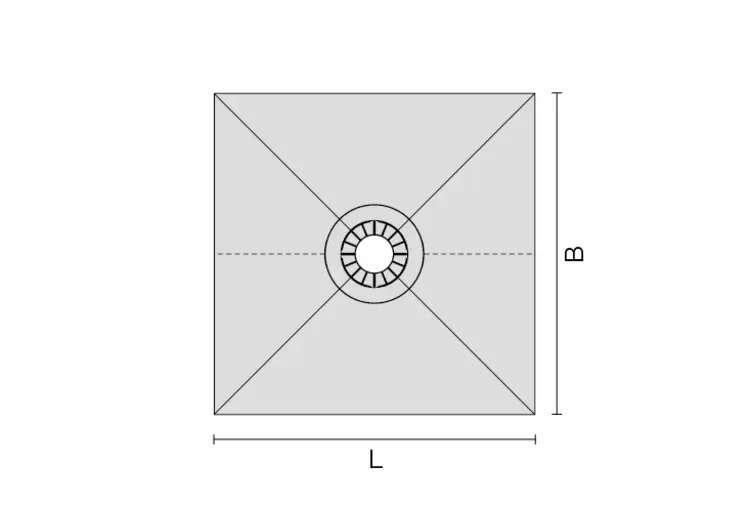

Centrerad golvbrunn i mitten:

• 96,5 x 81 cm
• 91,5 x 91,5 cm
• 91,5 x 122 cm
• 101,5 x 101,5 cm
• 122 x 122 cm
• 96,5 x 152,5 cm
• 122 x 152,5 cm
• 122 x 183 cm
• 152,5 x 152,5 cm
• 183 x 183 cm

Ej centrerad golvbrunn:

• 96,5 x 152,5 cm

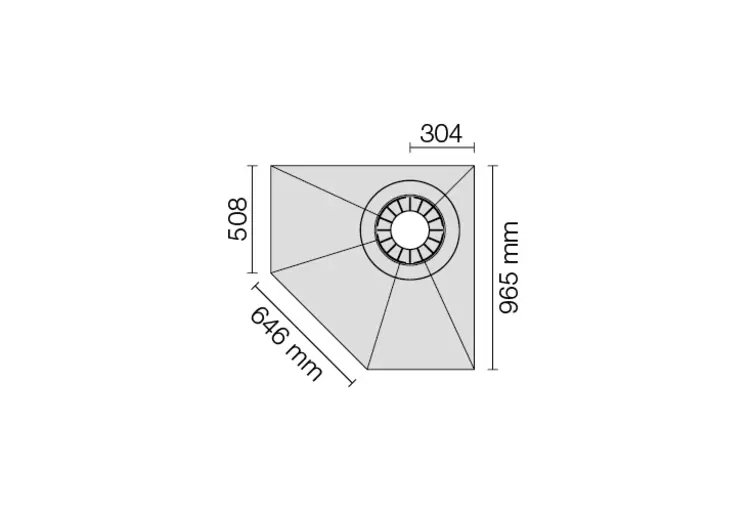

• 96,5 x 96,5 cm (hörngolvbrunn, 5-kantig)

Du kan enkelt skära till mindre dimensioner och mellanmått med en mattkniv. Tänk då på förhållandet mellan sidorna och avloppets placering.

Med KERDI-DRAIN-varianterna kan du uppfylla de flesta krav på avloppet, exempelvis hög avloppskapacitet, vertikalt eller horisontellt avlopp.

Schlüter-KERDI-SHOWER är en mycket säker lösning och enkel att montera. I kombination med KERDI-tätningskomponenterna uppfyller denna konstruktion kraven i de tyska byggnadsmyndigheternas kontrollintyg (abP) för tätskikt i kombination med kakel och plattor.

Systemkomponenterna i KERDI-SHOWER är förpackade som satser och kan därmed kombineras efter behov.

1. Placera avloppshuset på underlaget i enlighet med den valda fallskivan och anslut det till byggnadens avlopp med ett passande tillskuret avloppsrör.

   Använd vid behov det medföljande reduceringsstycket (DN 40 till DN 50) för anslutningen. Därefter bör en täthetskontroll göras.

2. Montera utjämningsskiktet (tryckhållfasthet >= 0,3 N/mm²) på rätt sätt på det bärkraftiga underlaget. Tänk då på att hela avloppshuset och avloppsröret omsluts helt för att få tillräckliglastfördelning. Golvavloppets överkant fungerar här som spacklingskant och är i höjd med utjämningsskiktets överkant. Vid användning av bundet granulat kan det beroende på ytans skick vara lämpligt att spackla innan du lägger skivan. Följ respektive tillverkares bearbetningsanvisningar.

   Obs: Vid krav på stegljudsdämpning ska utjämningsskiktet med lastbärande verkan appliceras på stegljudsisoleringen Schlüter-KERDI-LINE-SR och förses med en lämplig kantisoleringsremsa i kanten.

   Observera maximal kompressibilitet på CP4 (≤ 4 mm) när du väljer en lämplig isolering.

3. Fäst sedan hela fallskivan med ett hydrauliskt bindande tunnbäddsbruk på utjämningsskiktet med tillräcklig bärförmåga.

   Säkerställ att du inte lägger fallskivans skarv över avloppsrörets dragning.

4. Sätt sedan in förbindelseflänsen i avloppshuset genom det passande urtaget så att limflänsen är i nivå med fallskivans yta. För inbäddningen måste du först ha applicerat tunnbäddsbruk under limflänsen.
5. För att limma fast KERDI-manschetten – som medföljer avloppshuset KERDI-DRAIN – applicerar du KERDI-COLL-L med en murslev på 3 x 3 mm eller 4 x 4 mm på förbindelseflänsens limfläns och på fallskivans tätningsmanschett och bäddar in KERDI-manschetten helt. För inpressning rekommenderas den släta sidan på en tandad murslev eller en platt murslev som förs diagonalt över KERDI-manschetten med tryck. Undvik luftbubblor. Beakta fästmassans härdningstid.
6. För tätning av väggytorna sätts tätningsmattan KERDI 200 på hela ytan. Skarvarna mellan mattorna på ytan eller i vägghörnen samt anslutningarna mellan golv och vägg ska tejpas över med KERDI-KEBA-tätningsband och Schlüter-KERECK-hörnformelementen med KERDI-COLL-L. Rörgenomföringar ska tätas med hjälp av KERDI-rörmanschetter som ingår i systemet.
   Ta hänsyn till produktdatabladen 8.1 Schlüter-KERDI och 8.4 Schlüter-KERDI-COLL-L.

   Anmärkning:
   Om väggytorna kläs in med Schlüter-KERDI-BOARD kan du även utföra väggtätningen direkt med den (se produktdatablad 12.1 Schlüter-KERDI-BOARD). Även skarvar och hörn ska tätas med KERDI-KEBA och KERDI-KERECK med hjälp av KERDI-COLL-L.

7. Så fort komposittätningen enligt beskrivningen ovan är helt klar kan du börja lägga plattorna med tunnbäddsmetoden. Det krävs ingen väntetid.
8. Vid plattläggningen appliceras hydrauliskt bindande tunnbäddsbruk direkt på KERDI-manschetten och plattorna bäddas i princip helt in. Golvytan klarar oberoende av plattornas format trafik med gående personer. Om du räknar med större belastningar, exempelvis rullstolar, behöver du ett extra lastfördelningsskikt eller större plattformat.

   Obs:
   För områden som kräver tätskikt med kontrollintyg (abP) eller CE-märkning får du bara använda tunnbäddsbruk som har godkänts tillsammans med systemet.

   När du lägger golvplattorna ska du sätta in avloppssilens hus med det integrerade vattenlåset i förbindelseflänsen och rikta in höjden efter plattjockleken. Fyll på kakellim under silramen.

9. Andra underlag som ytskikt, plastmatta eller liknande kan i princip också användas, men de beskrivs inte här och du måste själv kontrollera att de är kompatibla. Du är välkommen att höra av dig till oss för rekommendationer.

Fallskivorna har redan rätt fall till avloppspunkterna. De har en passande ursparing för KERDI-DRAIN-förbindelseflänsen med limfläns.

Fallskivan kan beroende på situationen på platsen användas på olika underlag med lastbärande verkan (t.ex. träkonstruktioner, vertikalt avlopp, underlag av bruk eller liknande).

KERDI-manschetten är redan från fabriken fäst på fallskivorna.

För enklare hantering levereras fallskivorna ihopvikta.

Fallskivorna KERDI-SHOWER-KST 1525 och -KST 1830 består av två delar som kopplas ihop med en laxstjärtsfog. Skarven ska tätas med KERDI-KEBA med hjälp av KERDI-COLL-L.

Fallskivan består av tryckstabil, expanderad polystyren (EPS).

Avloppshuset är tillverkat av ultraslagtåligt polypropen (PP).

Förbindelseflänsen består av ABS-plast (akrylnitril-butadien-styren) med en fästfläns vars yta är belagd med fiberduk.

Schlüter-KERDI-manschetten är redan från fabriken fäst på fallskivan och består av mjuk polyeten som på ytan är försedd med en speciell fiberduk för effektiv förankring i kakellimmet eller lim för andra ytor.

Silen av rostfritt stål som medföljer tätningssatsen Schlüter-KERDI-SHOWER-SKB är tillverkad av V2A (material 1.4301 = AISI 304).

Materialegenskaper och användningsområden

Avloppshuset, förbindelseflänsen och täcksilarna klassificeras till klass K3 i enlighet med DIN EN 1253, Avlopp – Brunnar för byggnader. Klassificeringen K3 gäller områden utan trafik, t.ex. våtrum i lägenheter, äldreboenden, hotell, skolor, tvättrännor och duschanläggningar.

Det måste i vissa, enstaka fall klargöras om det aktuella golvavloppssystemet kan användas beroende på kemisk, mekanisk eller annan belastning.
