Schlüter-KERDI-SHOWER-LTS  Duschskiva för väggnära duschrännor

Schlüter-KERDI-SHOWER-LT är en fallskiva av tryckstabil, expanderad polystyren (EPS). Den har utvecklats för att vara kompatibel med linjegolvbrunnarna Schlüter-KERDI-LINE (se produktdatablad 8.7). Fallskivans yta är redan förstärkt med ett Schlüter-KERDI-tätskikt och har tillräckligt fall.

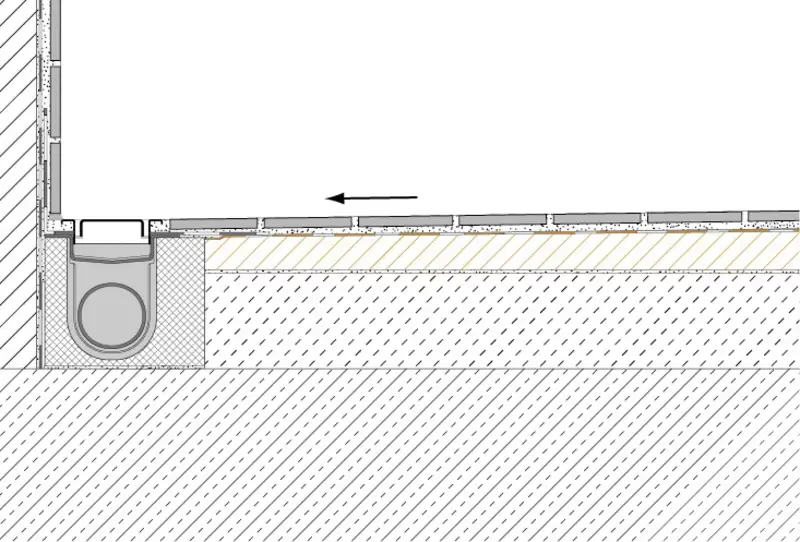

Om en linjegolvbrunn med horisontellt avlopp placeras i mitten av duschen anpassas fallskivan för att sättas på båda sidor och vid väggnära linjeavlopp används en fallskiva på ena sidan. På förhand ska du då skapa ett utjämningsskikt av avjämningsmassa eller bundet granulat på ett bärkraftigt underlag. Utjämningsskiktets bygghöjd ska anpassas till respektive fallskiva.

Vid montering av Schlüter-KERDI-LINE-V för vertikala avlopp är en låg bygghöjd från 24 mm möjlig.

Med hjälp av en brytbladskniv kan du skära till skivorna till önskat mått enligt de fördefinierade skärspåren. Fallskivan kan beroende på situationen på platsen användas på olika underlag (t.ex. träkonstruktioner, vertikalt avlopp, underlag av bruk eller liknande).

De grundmått vi kan leverera:

(Golvbrunnen är alltid på den sida som nämns först.)

• 100 x 100 cm – väggmontering
• 122 x 122 cm – väggmontering
• 139,5 x 139,5 cm – väggmontering
• 91,5 x 139,5 cm – väggmontering
• 91,5 x 183 cm – väggmontering
• 96,5 x 193 cm – väggmontering
• 136,5 x 200 cm – väggmontering
• 193 x 96,5 cm – väggmontering
• 100 x 100 cm – montering i mitten
• 122 x 122 cm – montering i mitten
• 139,5 x 139,5 cm – montering i mitten

Se även produktdatablad 8.7 Schlüter-KERDI-LINE.

1. Vid montering av KERDI-LINE-H med horisontellt avlopp och vattenlås ska du först montera rännhållaren inkl. rännan på exakt rätt plats. Vid jämnt underlag på rätt höjd kan du fixera med tunnbäddsbruk.
2. Montera utjämningsskiktet (tryckhållfasthet >= 0,3 N/mm²) på rätt sätt på det bärkraftiga underlaget. Tänk då på att utjämningsskiktets överkant ska vara ca 24 mm under linjeavloppet. Vid användning av bundet granulat kan det beroende på ytans skick vara lämpligt att spackla innan du lägger skivan. Följ respektive tillverkares bearbetningsanvisningar.

   Obs:
   Om det krävs en stegljudsdämpning måste du även montera en lämpad stegljudsisolering (exempelvis KERDI-LINE-SR) och motsvarande kantremsor under utjämningsskiktet och KERDI-LINE-H.

3. Vid montering av den vertikala linjegolvbrunnen KERDI-LINE-V ska du montera fallskivan direkt på ett lämpligt underlag i rätt höjd.
4. I enlighet med den valda dimensionen på KERDI-LINE ska du skära till fallskivan med brytbladskniv vid de definierade markeringarna.

   Därefter ska fallskivan limmas med heltäckande tunnbäddsbruk så att den är kant i kant med rännhållaren för KERDI-LINE. Skjut då in den lilla fördjupningen i nästa fallskivas yta under flänsen från sidan.

5. Fäst sedan linjeavloppets förmonterade KERDI-manschett med tätningslimmet Schlüter-KERDI-COLL-L på fallskivans anslutande yttätning.
6. Så fort komposittätningen är klar (se även produktdatabladen 8.1 Schlüter-KERDI och 8.4 Schlüter-KERDI-COLL-L) kan du börja lägga plattorna med tunnbäddsmetoden. Det krävs ingen väntetid.
7. Vid plattläggningen appliceras hydrauliskt bindande tunnbäddsbruk direkt på KERDI-tätskiktet, se till att plattorna blir i princip helt inbäddade.

   Obs: För områden som kräver KERDI-tätskikt med kontrollintyg (abP) eller CE-märkning får du bara använda tunnbäddsbruk som är godkänt tillsammans med KERDI-systemet. På förfrågan kan du få information om vilka limtyper som omfattas.

8. Andra beläggningar som ytskikt, plastmattor eller liknande kan i princip också användas, men de beskrivs inte här och du måste själv kontrollera att de är kompatibla. Vid frågor är du välkommen att höra av dig till vår tillämpningstekniska säljavdelning.

Fallskivan består av tryckstabil, expanderad polystyren (EPS). Fallskivans yta är förstärkt med ett KERDI-tätskikt.

Schlüter-KERDI är en tätningsmatta tillverkad av mjuk polyeten, på ovansidan försedd med en speciell fiberduk för effektiv förankring i kakellimmet och andra beläggningsmaterial.

Materialegenskaper och användningsområden

Schlüter-KERDI-SHOWER-L ska i kombination med linjeavloppen KERDI-LINE klassificeras som K3 i enlighet med DIN EN 1253, avlopp för byggnader. Det vill säga områden utan trafik, t.ex. våtrum i lägenheter, äldreboenden, hotell, skolor, tvättrännor och duschanläggningar. Golvytan klarar oberoende av plattornas format trafik med gående personer. Om du räknar med större belastningar, exempelvis rullstolar, behöver du ett extra lastfördelningsskikt eller större plattformat. Det måste i vissa fall klargöras om KERDI-SHOWER-L kan användas beroende på kemisk, mekanisk eller annan belastning.
