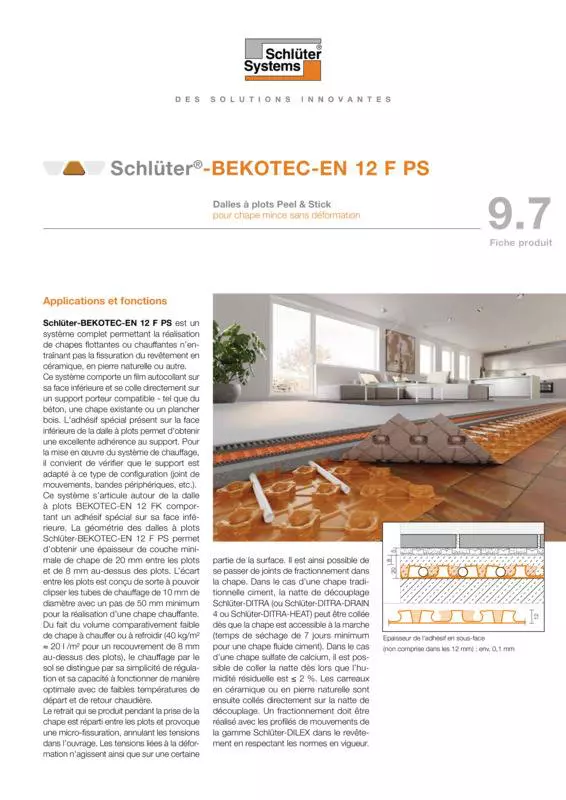

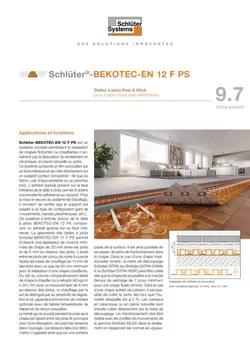

Schlüter-BEKOTEC-EN-12-F-PS est un système complet permettant la réalisation de chapes flottantes ou chauffantes n’entraînant pas la fissuration du revêtement en céramique, en pierre naturelle ou autre.

Ce système comporte un non-tissé sur sa face inférieure et se colle directement sur un support porteur compatible comme du béton, une chape existante ou un plancher bois. L'adhésif spécial présent sur la face inférieure de la dalle à plots permet d'obtenir une excellente adhérence au support. Il convient de vérifier la recevabilité de ce support.

Ce système s’articule autour de la dalle à plots BEKOTEC-EN-12-FK comportant un adhésif spécial sur sa face inférieure. La géométrie du panneau à plots Schlüter-BEKOTEC-EN-12-F-PS permet d’obtenir une épaisseur de couche minimale de chape de 20 mm entre les plots et de 8 mm au-dessus des plots. L’écart entre les plots est conçu de sorte à pouvoir clipser les tubes de chauffage de 10 mm de diamètre avec un pas de 50 mm minimum pour la réalisation d’une chape chauffante.

Du fait du volume comparativement faible de chape à chauffer ou à refroidir (40 kg/m² ≙ 20 l /m² pour un recouvrement de 8 mm au-dessus des plots), le chauffage par le sol se distingue par sa simplicité de régulation et sa capacité à fonctionner de manière optimale avec de faibles températures de départ et de retour chaudière.

Le retrait qui se produit pendant la prise de la chape est réparti entre les plots et provoque une micro-fissuration de la chape. Les tensions résultant de la déformation liée au retrait ne peuvent donc pas s’exercer sur l’ensemble de la surface. Il est ainsi possible de se passer de joints de fractionnement dans la chape.

Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (pour une chape en sulfate de calcium, le taux d’humidité résiduelle doit être ≤ 2 %). Celles-ci reçoivent directement les carreaux en céramique ou les dalles en pierre naturelle en pose collée. Des joints de fractionnement doivent être réalisés avec les profilés de la gamme Schlüter-DILEX dans le revêtement selon les normes en vigueur.

Des revêtements insensibles à la fissuration tels que le parquet ou la moquette peuvent être directement posés sur la chape une fois que l’humidité résiduelle spécifique liée au revêtement concerné est atteinte.
Pour de plus amples informations, se référer au manuel technique.

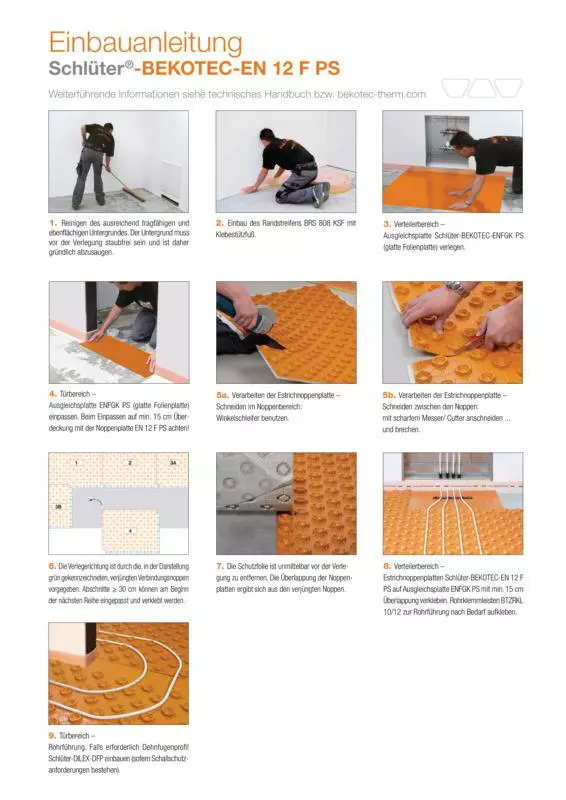

1. La dalle à plots BEKOTEC-EN-12-F-PS se pose sur un support plan et porteur. Veiller à ce que le support soit propre et adapté à la pose du système. Éliminer de la surface toutes les substances susceptibles de nuire à l'adhérence. Avant la pose, le support doit être exempt de poussière et doit donc être soigneusement aspiré.

   Nota : appliquer, si nécessaire, un primaire d’accrochage sur le support. Les défauts de planéité du support doivent être compensés par un ragréage ou un ravoirage.

2. Les chants du revêtement au niveau des murs ou des éléments verticaux doivent être désolidarisés au moyen de la bande périphérique de 8 mm d’épaisseur Schlüter-BEKOTEC-BRS-808-KSF. Cette dernière comporte une embase présentant, sur sa face inférieure, une bande adhésive, ce qui force la bande à se maintenir plaquée contre le mur, sans collage. La pose de la dalle à plots BEKOTEC sur l’embase autocollante permet d’éviter que les chapes fluides ne coulent sous la dalle à plots lors de leur mise en œuvre.

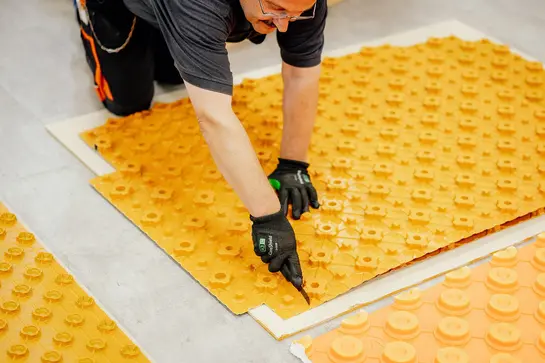

3. Les dalles à plots BEKOTEC-EN-12-F-PS doivent être découpées aux dimensions exactes en périphérie. La liaison entre les dalles BEKOTEC est réalisée par superposition et emboîtement d’une rangée de plots. Pour commencer la pose de la dalle à plots BEKOTEC-EN-12-F-PS, il suffit tout simplement de retirer le film protecteur et de poser la dalle sur le support. La natte peut être soulevée et repositionnée tant qu'aucune pression n'a été exercée. Dès la première pression, la dalle à plots est définitivement collée au support grâce à sa face inférieure autocollante. Afin de faciliter le positionnement des tubes au niveau des passages de portes et dans la zone du collecteur, il est préférable d’utiliser le panneau de compensation BEKOTEC-ENFGK-PS. L'adhésif autocollant appliqué sur la face inférieure permet également la fixation du panneau. Le guide à clips autocollant Schlüter-BEKOTEC-ZRKL 10/12 permet la bonne fixation des tubes dans cette zone.

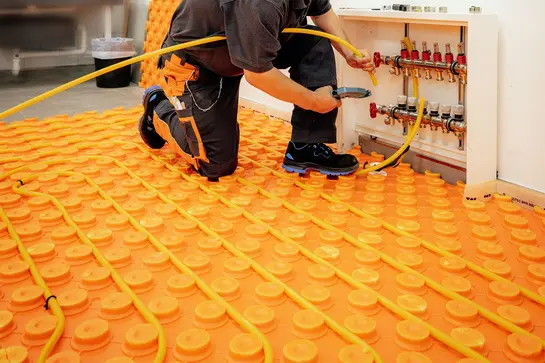

4. Les tubes de chauffage d’un diamètre de 10 mm peuvent ensuite être clipsés entre les plots. Les pas de pose des tubes doivent être définis en fonction de la puissance calorifique nécessaire.

5. Réaliser une chape soit traditionnelle en ciment de qualité CT-C25-F4, max. F5, soit en sulfate de calcium CA-C25-F4, max. F5, avec une épaisseur minimale de 8 mm au-dessus des plots (granulation recommandée : 0-4 mm). Pour la compensation de hauteur, il est possible d’augmenter par endroits l’épaisseur de la chape jusqu’à un maximum de 15 mm. Lors de la réalisation d'une chape fluide, il convient de veiller à poser soigneusement les dalles à plots de façon jointive et à condamner les arêtes/extrémités. Il convient de prévenir toute infiltration à l'arrière des dalles BEKOTEC.

   Nota : en fonction de l’application prévue, veiller à préalablement informer notre service technique de toute caractéristique divergente de la chape. S’il s’avère nécessaire d’éviter les ponts phoniques entre deux pièces, il convient alors de fractionner la chape aux seuils de portes au moyen du profilé de fractionnement Schlüter-DILEX-DFP.

6. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) en tenant compte des indications de mise en œuvre de la fiche produit 6.1 (ou 6.2 ou 6.4). Les chapes en sulfate de calcium peuvent être recouvertes de la natte de découplage dès que l’humidité résiduelle est ≤ 2 %.

7. Au niveau de la liaison sol/murs, utiliser le profilé de mouvements Schlüter-DILEX-EK ou -RF (voir fiche produit 4.14), en prenant soin d’araser au préalable la bande périphérique Schlüter-BEKOTEC-BRS-808-KSF.

8. Lors de la mise en œuvre du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM pour le chauffage par le sol, la phase de mise en chauffe peut démarrer dès le 7ème jour après l’achèvement des travaux. En partant de 25 °C, la température de départ sera augmentée chaque jour d’un maximum de 5 °C jusqu’à atteindre la température d’utilisation souhaitée.

9. Les revêtements insensibles à la fissuration (par exemple, le parquet, les moquettes ou les revêtements plastiques) sont posés directement sur la chape Schlüter-BEKOTEC, sans natte de découplage. La hauteur de la chape devra alors être adaptée aux caractéristiques respectives des matériaux.

   Nota : outre les instructions de mise en œuvre usuelles, il convient d’observer le taux d’humidité résiduelle admis de la chape spécifique au revêtement sélectionné. Pour plus d’informations sur la mise en œuvre de revêtements non céramiques, consulter le manuel technique Schlüter-BEKOTEC-THERM ou contacter notre service technique.

Schlüter-BEKOTEC-EN-12-F-PS est formé par emboutissage à partir d’une plaque en polystyrène résistant à la pression et comporte en sous-face un adhésif. Ce produit convient pour la réalisation de chapes traditionnelles en ciment ou en sulfate de calcium ainsi que de chapes fluides. Le matériau doit être stocké à l'abri du gel et des UV.
