Pose libre de dalles de terrasse

Une pose libre, sans collage : les systèmes de la gamme Schlüter-TROBA assurent une bonne tenue de vos dalles pour extérieur et permettent une évacuation de l'eau efficace.

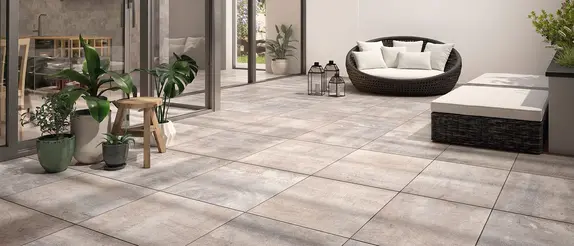

Terrasse avec dalles en pose libre et meubles design

De belles terrasses avec des joints ouverts

Pas de mortier de scellement, pas de mortier-colle, pas de mortier-joint : la pose libre ou flottante de dalles de terrasse signifie que ces dernières reposent sur un lit de concassé ou sur un autre support adéquat, comme des plots ou des disques de coffrage. Par sa structure, ce type de pose présente de nombreux avantages, en plus d'être facile à réaliser avec nos solutions Schlüter-TROBA.

Terrasse partiellement couverte avec dalles de grand format et piscine © Schlueter-Systems

La gamme Schlüter-TROBA propose des produits innovants pour les professionnels qui réalisent des revêtements dans le cadre d'un aménagement paysager.

Terrasse partiellement couverte avec dalles de grand format et piscine © Schlueter-Systems

Les composants de la gamme TROBA-LEVEL se combinent à volonté et permettent de niveler au millimètre près les pentes atteignant jusque 10 %.

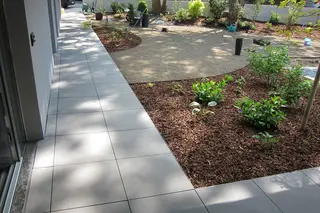

Bordure avec dalles gris clair entre une maison et une platebande adjacente © Schlueter-Systems

Un système au service d'une bordure optimale : des dalles en pose libre ont été combinées avec le profilé de retenue de gravier TROBA-LINE-TLK-E pour réaliser cette platebande.

La pose libre, c'est quoi ?

La pose libre ou flottante ne nécessite pas de liaison solide entre le revêtement et le support. Selon la configuration et sur un support adapté, les dalles reposent en pose libre soit uniquement au niveau des angles, soit sur l'ensemble de la surface. Ce type de pose convient parfaitement à la pose de carreaux en extérieur ou de pierre naturelle sur des terrasses, des toitures-terrasses ou des balcons. Ce type de réalisation avec des joints ouverts permet de déposer le revêtement à tout moment. L'eau de surface s'écoule à travers les joints et s'évacue par une natte de drainage posée sur une étanchéité mise en œuvre sur un support penté. Dans ce contexte, la préparation du support doit être irréprochable en termes d'étanchéité et d'évacuation de l'eau.

Il existe, en fonction du support, trois structures de construction possibles pour la pose libre de revêtements :

Pose dans un lit de concassé

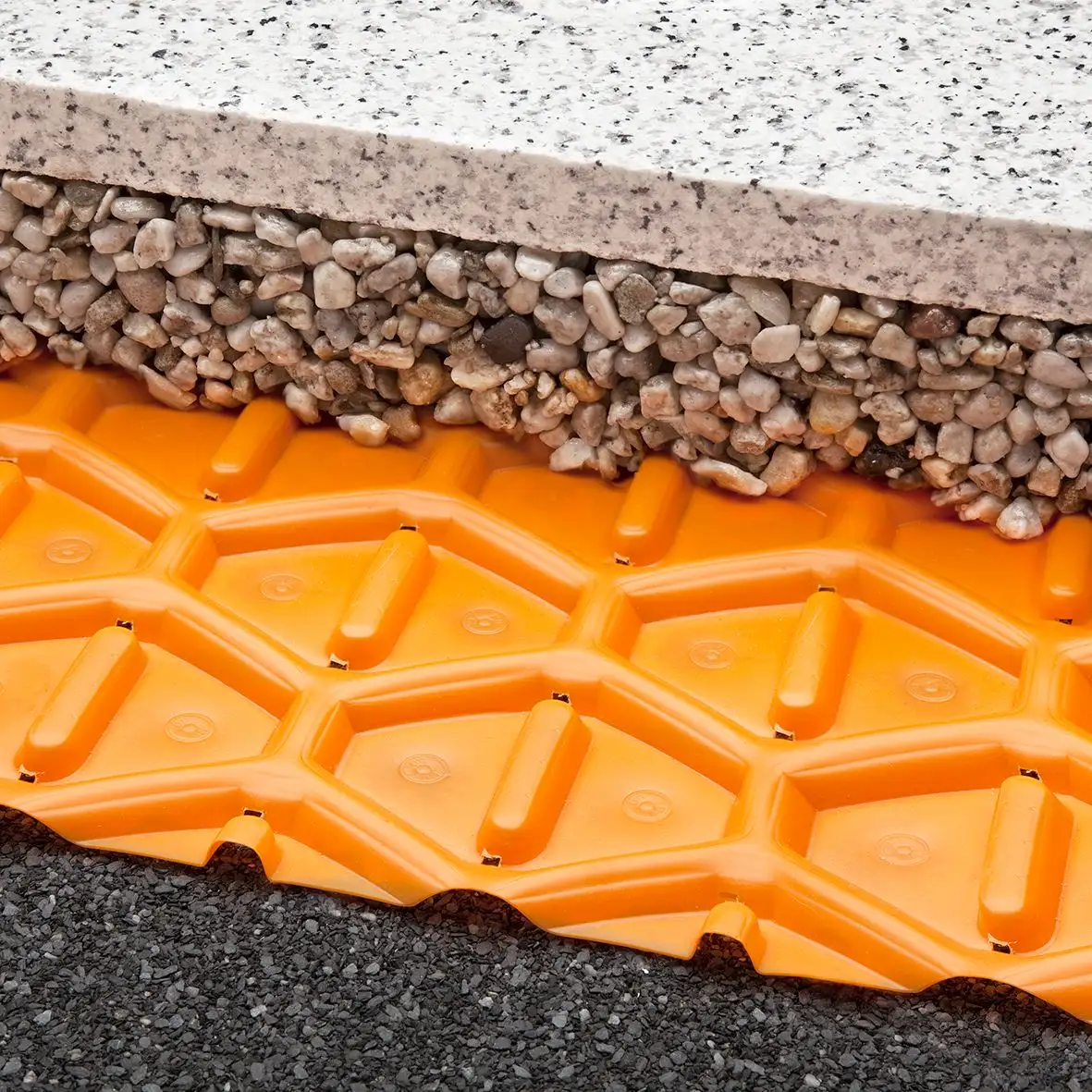

Dalle de terrasse posée sur lit de concassé

Cette solution consiste à poser les dalles directement dans une couche de remblai compacté présentant une pente de 2 %.

Pose sur disques de coffrage

Trois dalles de terrasse posées en angle sur disque de coffrage © Schlueter-Systems

Dans cette configuration, les disques de coffrage aident à la pose aux intersections et le cas échéant au centre des dalles.

Pose sur plots

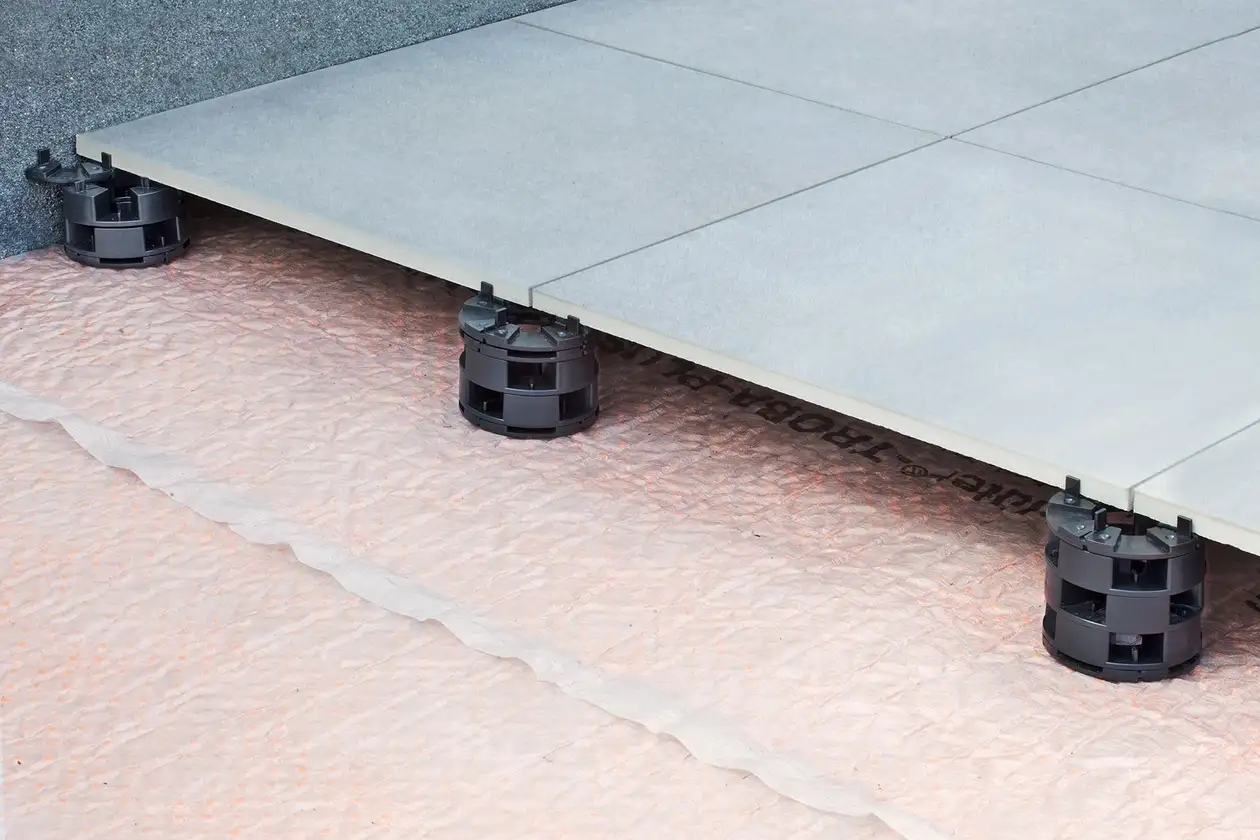

Dalles de terrasse posées sur plots © Schlueter-Systems

Cette méthode consiste à poser les dalles de terrasse sur des plots réglables en hauteur et fabriqués en matière plastique spéciale et durable.

Les avantages de la pose libre

Facile à poser
Temps de séchage faible à inexistant
Revêtement pouvant s'enlever à tout moment
Excellente perméabilité à l'eau
Ventilation permanente
Grande résistance au gel

Pose dans un lit de concassé

La pose libre sur lit de concassé consiste à poser les dalles de terrasse directement sur une couche de gravier fin. La structure sous-jacente est généralement constituée d'un support porteur et présentant une pente suffisante. Le support doit alors permettre l'évacuation et avoir une épaisseur suffisante pour protéger le revêtement des dégradations causées par le gel.

Ce type de pose est relativement simple et peu coûteux, et donc souvent utilisé pour la construction de terrasses et de chemins d'accès dans le domaine privé. Étant donné que les dalles reposent dans le lit de concassé sans liaison solide avec le support, cette pose convient surtout aux revêtement plus lourds, comme la pierre naturelle, dont le poids important fournit la stabilité nécessaire. Afin d'empêcher de manière fiable tout déplacement horizontal du revêtement, il est également recommandé d'utiliser des croisillons, par ex. Schlüter-TROBA-ZFK.

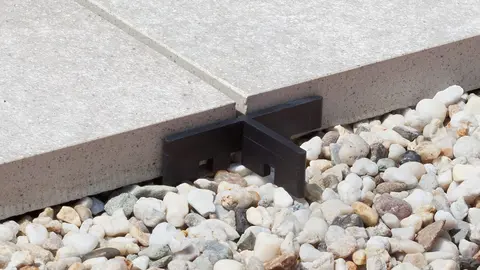

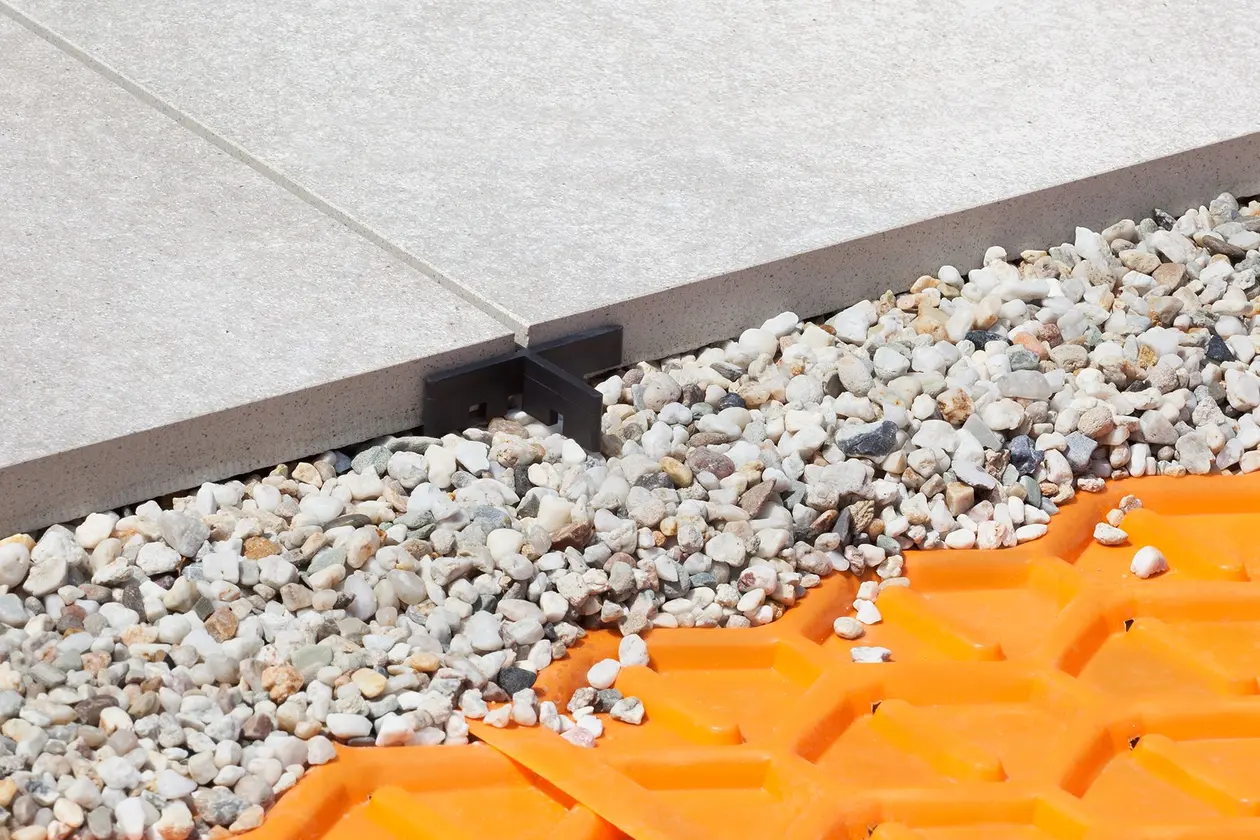

Dalles de terrasse dans un lit de concassé avec un croisillon comme entretoise © Schlueter-Systems

Lorsqu'un balcon ou une toiture-terrasse est recouverte de la sorte, il convient de protéger la structure porteuse contre les infiltrations d'eau via une étanchéité de l’ouvrage selon le D.T.U. 43.1. Schlüter-TROBA est alors mise en œuvre comme couche de protection et de séparation entre l'étanchéité et la couche de gravier ou de concassé. En effet, ce produit permet de protéger l'étanchéité contre les dégâts mécaniques, tout en garantissant une évacuation rapide et sûre de l'eau d'infiltration, afin d'éviter la formation de « béton gelé ».

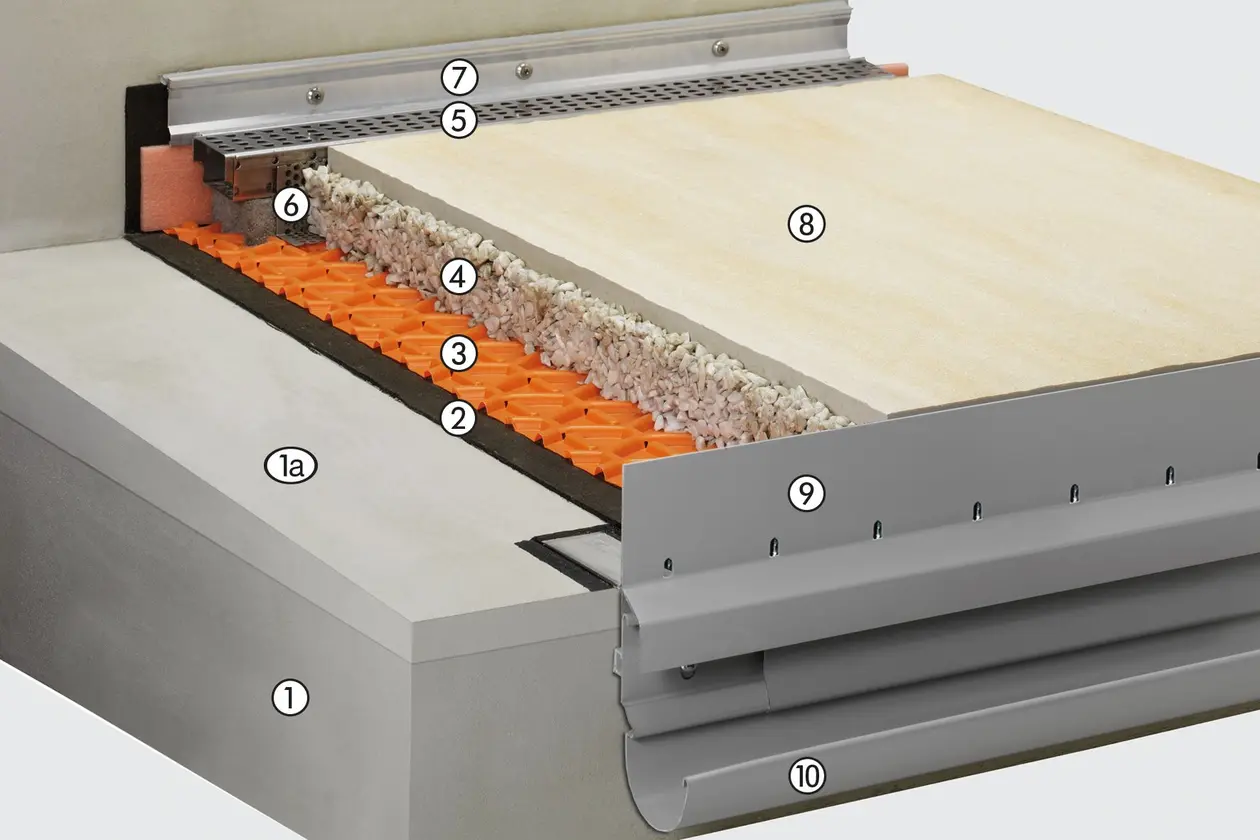

Exemple pratique : pose libre sur Schlüter-TROBA

Une forme de pente (1a) est mise en œuvre sur la dalle en béton (1) qui présente une pente comprise entre 1,5 et 2 % pour l'évacuation de l'eau.

Réalisation d'une étanchéité de l’ouvrage sur la forme de pente conformément à la norme DIN 18531.

La natte de drainage Schlüter-TROBA se pose entre l'étanchéité et la couche de gravier ou de concassé, afin de protéger l'étanchéité et d'évacuer efficacement l'eau d'infiltration.

La couche de gravier ou de concassé est mise en œuvre sur la natte de drainage. Au niveau des chants, cette couche de gravier ou de concassé sera agrémentée d'un liant.

Le caniveau Schlüter-TROBA-LINE permet d'éviter l'accumulation d'eau devant les portes ou aux endroits ne permettant pas une hauteur de raccordement suffisante.

Le caniveau de drainage se pose avec le profilé de retenue de gravier Schlüter-TROBA-LINE-TLK-E et avec une bande périphérique au niveau de la liaison avec la façade.

Au niveau de l'étanchéité, la finition murale est mise en œuvre à l'aide d'un solin.

Les dalles de terrasse autoporteuses se positionnent, puis s'enfoncent dans le lit de gravier ou de concassé. Afin de garantir une largeur de joint constante et d'éviter tout déplacement horizontal, nous recommandons l'utilisation des croisillons Schlüter-TROBA-ZFK.

Schlüter-BARA-RKLT est le profilé de finition idéal pour les dalles en pose libre : fabriqué en aluminium, ce profilé de rive en forme d'équerre est doté d'un revêtement de couleur et d'orifices d'évacuation.

La gouttière BARIN se fixe au rail du profilés Schlüter-BARA-RKLT en forme de T, et permet de garantir l'évacuation de l'eau d'infiltration en complément des orifices du profilé.

Nos produits destinés à la pose dans un lit de concassé

Une natte de drainage Schlüter-TROBA sous un lit de concassé

Schlüter-TROBA

La natte de drainage de surface se pose entre l'étanchéité et le lit de concassé, et les canaux de drainage permettent une évacuation fiable de l'eau d'infiltration.

Dalles de terrasse posées dans un lit de concassé avec un croisillon comme entretoise

Schlüter-TROBA-ZFK

Les croisillons empilables se placent entre les dalles et garantissent ainsi une largeur de joint constante de 3 mm.

Pose sur disques de coffrage

Ce type de pose consiste à fixer de façon ciblée les grandes dalles autoporteuses aux intersections des joints avec du mortier et, selon leur poids, au centre de la dalle également.

Pour les constructions de faible hauteur, des disques de coffrage, par ex. Schlüter-TROBA-STELZ-DR, fournissent une aide précieuse lors de la pose. Il convient de les placer aux intersections des joints et de les remplir de mortier-colle. Dans ce cas, le mortier-colle doit dépasser légèrement du bord supérieur du disque de coffrage afin de permettre le calage des dalles en hauteur. Les disques de coffrage peuvent également être utilisés comme gabarit de pose et être réutilisés ultérieurement.

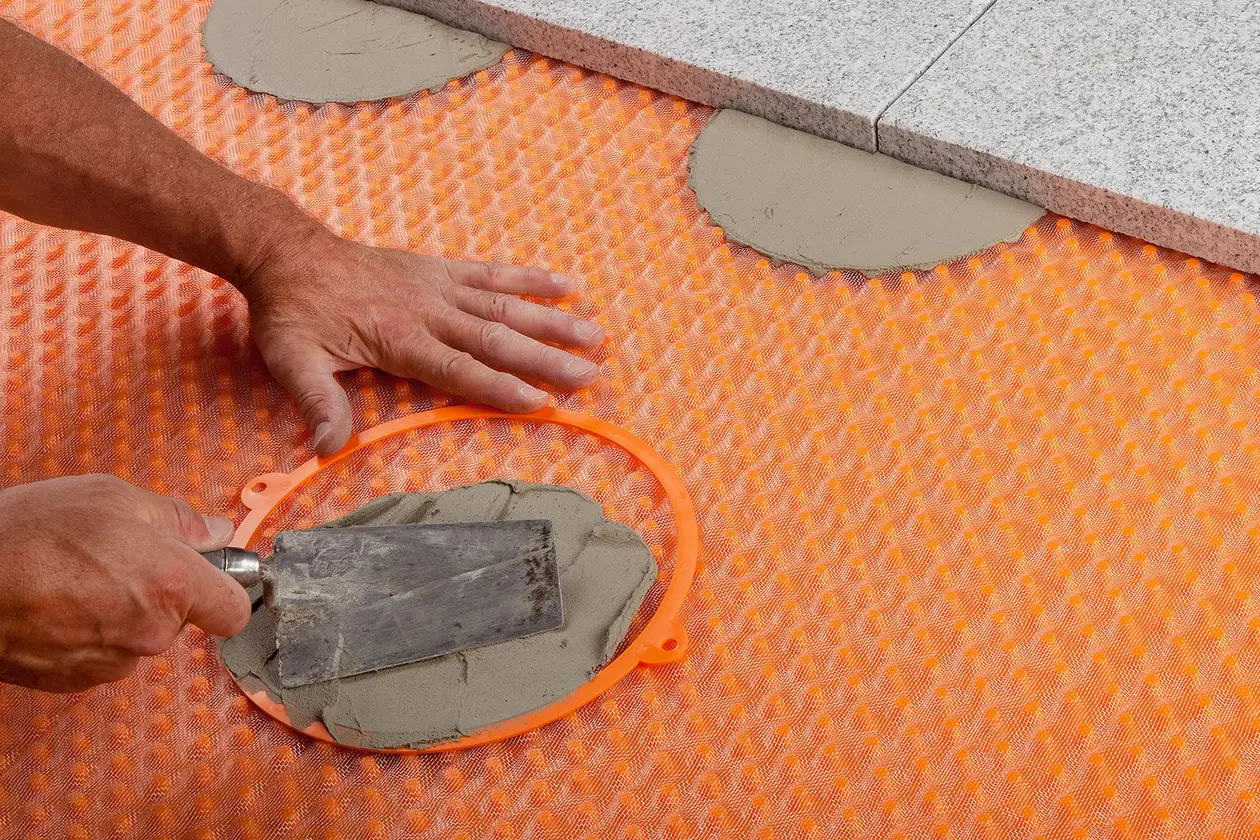

Un disque de coffrage posé sur une natte de drainage est rempli de mortier et recouvert de dalles au niveau des angles. © Schlueter-Systems

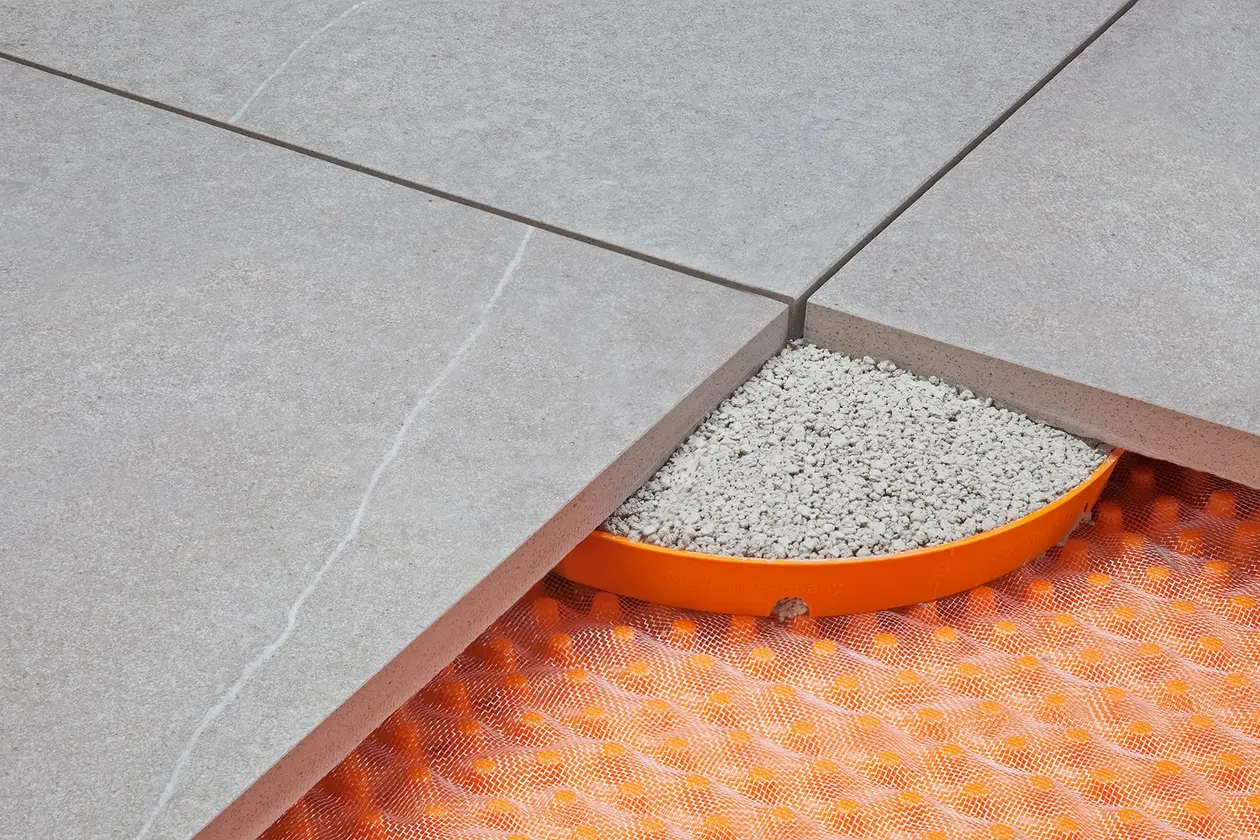

Trois dalles de terrasse reposant, au niveau des angles, sur un disque de coffrage rempli de mortier © Schlueter-Systems

En présence de hauteurs de structure plus importantes, il convient de remplir des disques de coffrage, par ex. Schlüter-TROBA-STELZ-MR, de mortier frais, afin de surélever le revêtement. Le mortier de drainage est le plus approprié. Il doit être versé à environ 5 mm au-dessus du bord pour que les dalles puissent être enfoncées à la bonne hauteur. Les disques en plastique de 25 mm de haut sont empilables et permettent un calage en hauteur du revêtement, indépendamment de la pente de la structure porteuse.

Les joints des dalles sont ouverts de façon à permettre l’écoulement de l'eau de la natte de drainage en sous-face. L’eau s’écoule ainsi sans pression, en suivant la pente, vers le système d’évacuation. Les nattes de drainage de surface, par ex. Schlüter-TROBA-PLUS et TROBA-PLUS-G, permettent d'évacuer l'eau d'infiltration tout en offrant un coussin d'air, qui fournit une isolation thermique et acoustique, et protège ainsi l'étanchéité en sous-face.

Nos produits destinés à la pose avec des disques de coffrage

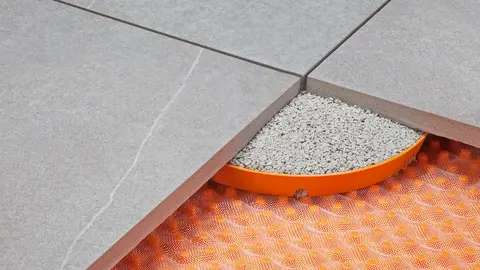

Trois dalles de terrasse posées en angle sur un disque de coffrage

Schlüter-TROBA-STELZ-MR

Cette aide pratique pour les dalles de grand format se pose à l’intersection des joints de dalles sur la natte de drainage Schlüter-TROBA-PLUS-G avant d'être remplie de mortier frais.

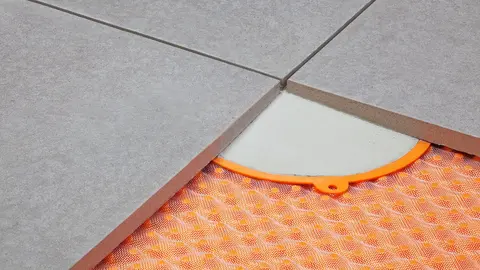

Dalles de terrasse fixées avec des points de mortier-colle sur un drainage de surface

Schlüter-TROBA-STELZ-DR

Les disques de coffrage de 2 mm de hauteur se positionnent à l'intersection des joints des dalles avant d’être remplis de mortier-colle. Ils peuvent soit rester en place en tant que coffrage perdu, ou être enlevés et réutilisés.

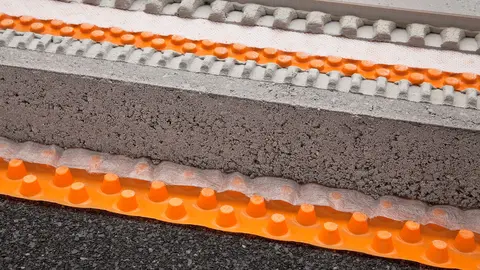

Coupe transversale d'une structure avec drainage de surface, chape et couche de désolidarisation

Schlüter-TROBA-PLUS

Pose rapide, haute résistance : le drainage de surface maintient le revêtement sur toute la surface et évacue l'eau d'infiltration sans pression, dans le sens de la pente.

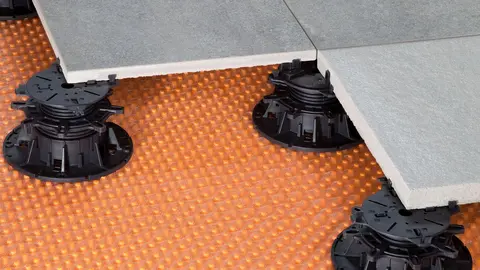

Dalles de terrasse sur plots posées sur un drainage de surface TROBA-PLUS-G avec treillis

Schlüter-TROBA-PLUS-G

Le treillis au lieu du non-tissé filtrant : ce drainage de surface, qui évacue encore plus rapidement, a été spécialement conçu pour les structures de revêtements qui nécessitent une capacité d'évacuation de l'eau accrue.

Pose sur plots

Ce type de pose consiste à poser les dalles sur des plots empilables et réglables en hauteur, les systèmes de construction comprenant généralement différents éléments combinables. Les composants prémontés de Schlüter-TROBA-LEVELsont combinables à volonté et permettent de réaliser des hauteurs de montage allant de 3 mm à plus d'un mètre. Il est ainsi possible de compenser avec fiabilité presque toutes les pentes comprises entre 0 et 10 %, ce qui représente un avantage incomparable lorsqu'on ne dispose pas d'un niveau à bulle. Tous les éléments s'empilent ou se règlent par rotation à la hauteur voulue, sans outil spécifique.

L'eau de surface du revêtement passe à travers les joints ouverts et s'écoule sur le support, par exemple sur une étanchéité, présentant une pente adaptée. Par la structure obtenue, cette pose garantit une ventilation permanente sous le revêtement, ce qui permet d'éviter les dégâts causés par le gel, notamment. Particulièrement durable : en cas de réparation ou de transformation, les dalles de terrasse peuvent être récupérées en toute facilité et à tout moment, et les composants du système réutilisés.

Huit bonnes raisons d'opter pour Schlüter-TROBA-LEVEL

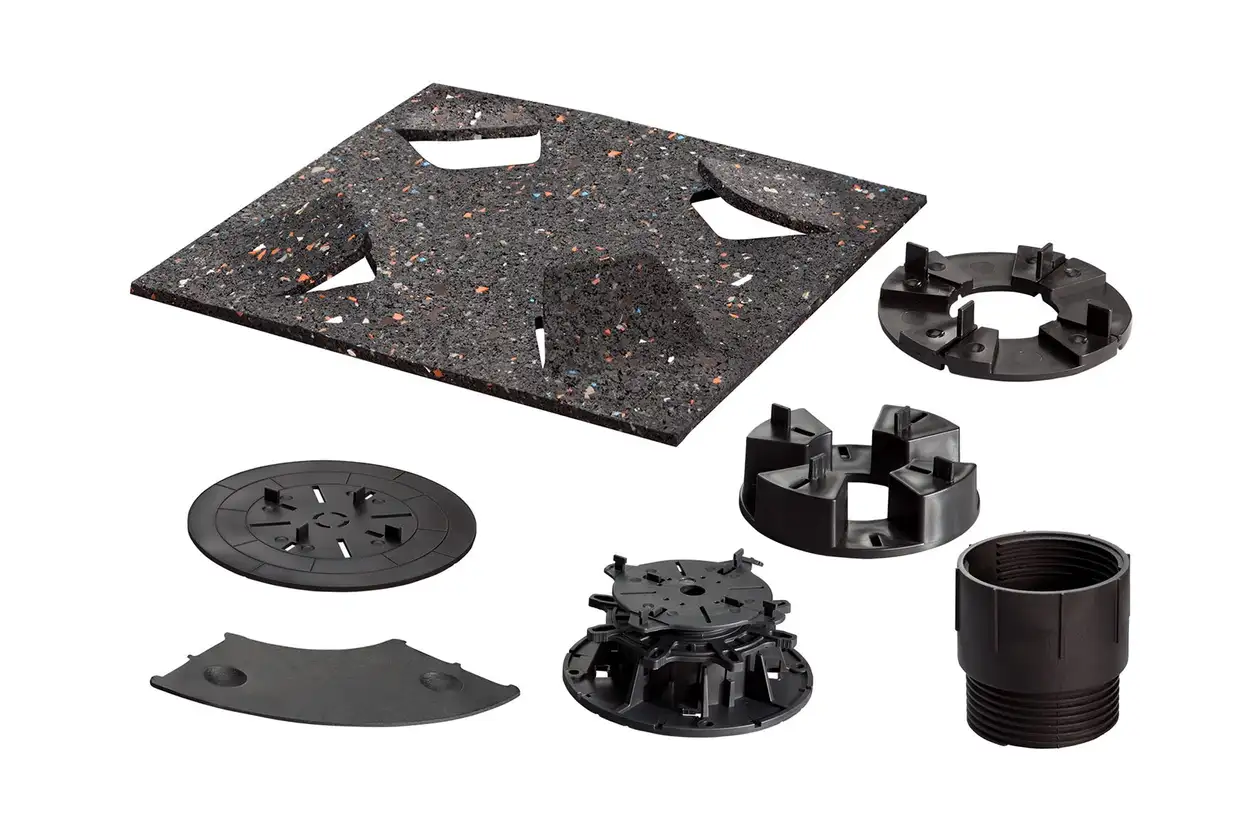

Une gamme de produits claire

© Schlueter-Systems

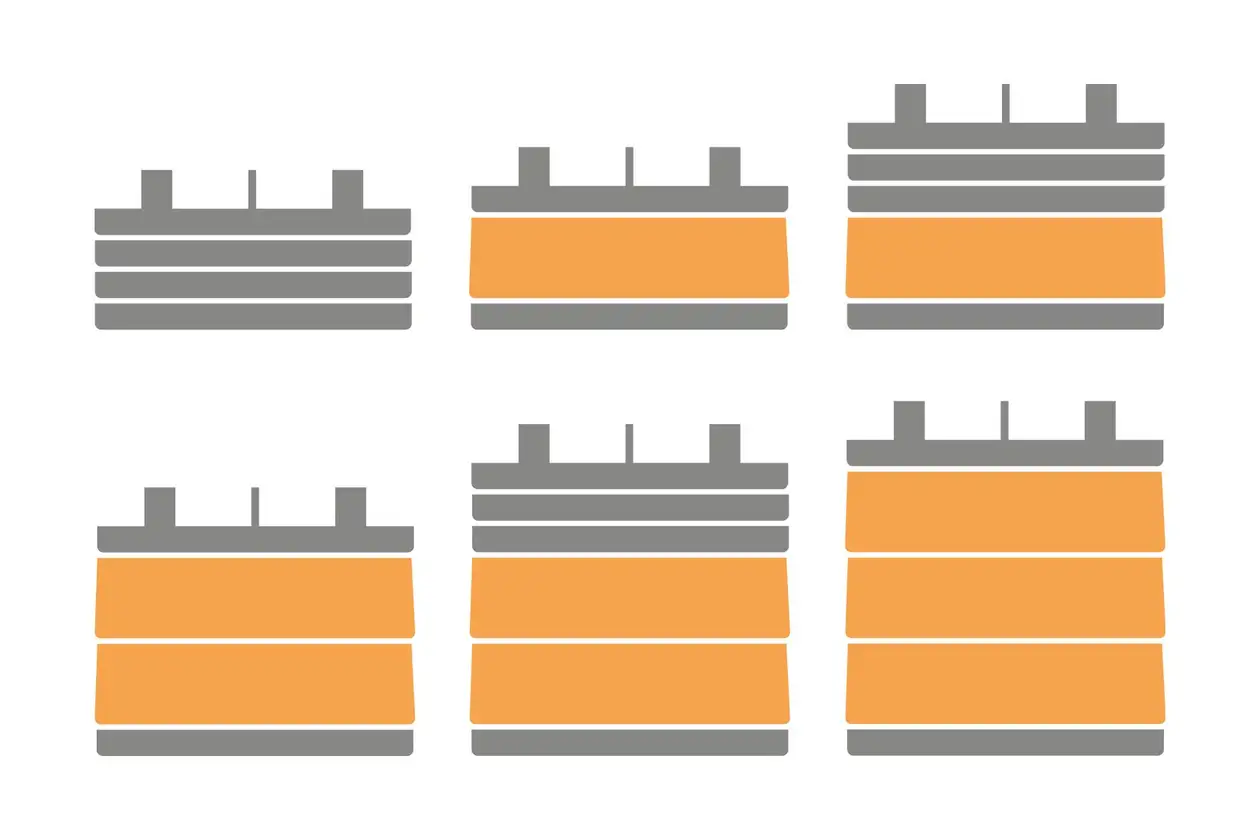

Les sept composants Schlüter-TROBA-LEVEL combinables, réglables en hauteur ou empilables permettent de maîtriser avec fiabilité presque toutes les situations en termes de pente et de chantier. La manipulation et la conception s'en trouvent non seulement facilitées, mais vous gagnez également un temps précieux, ainsi que de l'espace de stockage.

Évacuation optimale de l'eau, ventilation constante

© Schlueter-Systems

La pose libre avec joints ouverts de 3 mm garantit un écoulement rapide de l'eau de surface, qui continue à s'évacuer progressivement sur la couche en sous-face. La ventilation permanente permet de prévenir les dégradations causées par le gel et, si nécessaire, d'accéder rapidement aux composants sous-jacents.

Compensation des différences d'épaisseur des dalles

© Schlueter-Systems

Lors de la pose de matériaux différents, p. ex. de la céramique et de la pierre naturelle, les différences d'épaisseur provoquent souvent au niveau de la transition des différences de niveau qui doivent être compensées. Grâce aux supports de dalles et aux cales de compensation qui peuvent être coupés, TROBA-LEVEL offre la solution optimale.

Possibilité de découpe pour la réalisation des chants et des angles

© Schlueter-Systems

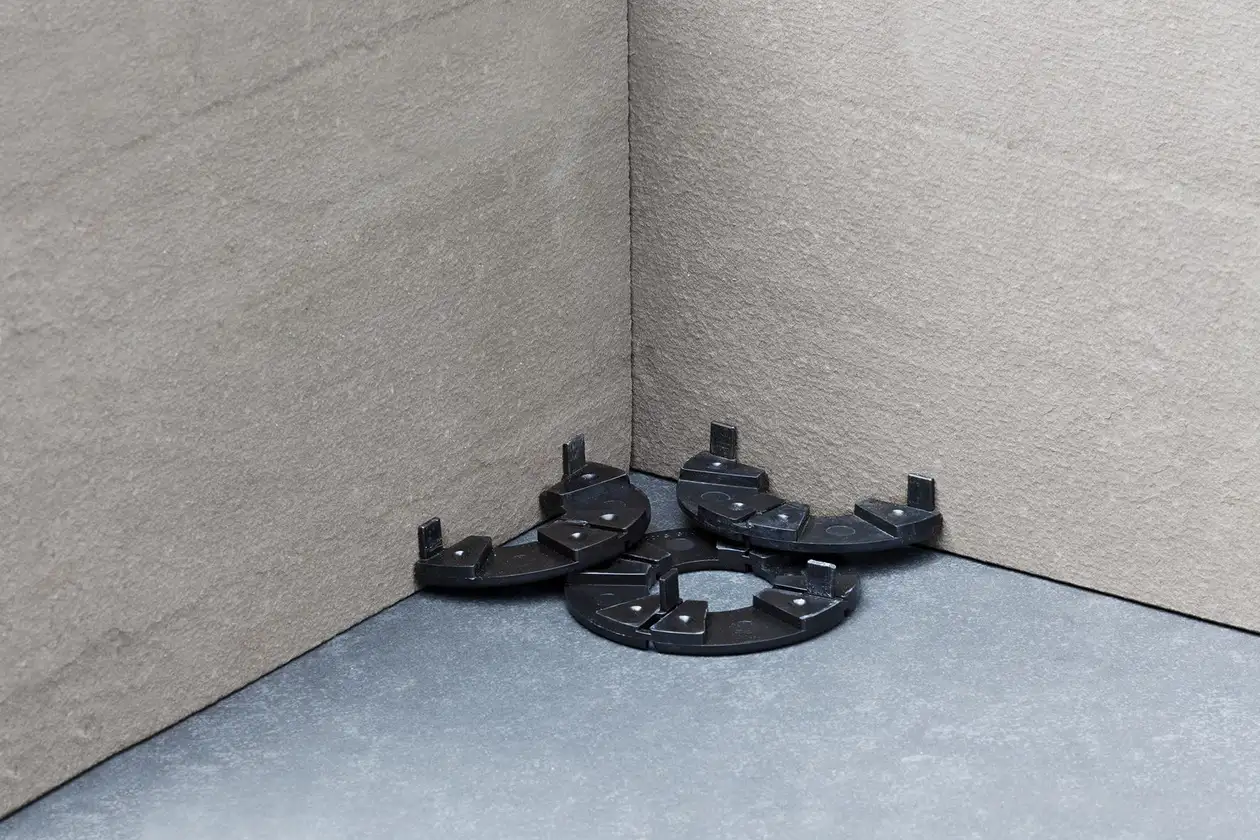

TROBA-LEVEL est parfaitement conçu pour les bords et les angles de revêtements : les éléments peuvent être découpés en toute facilité pour une pose affleurante. De plus, les rainures du matériau permettent une précision absolue. Leur capacité d'insertion et de rotation reste intégralement préservée.

Aucune torsion, aucun dévissage

© Schlueter-Systems

Le montage en un tournemain : tous les éléments TROBA-LEVEL s'empilent ou se règlent par rotation à la hauteur voulue, sans outil spécifique. Lors du réglage de la hauteur, un dispositif de verrouillage empêche les pièces pivotantes de tomber. Parallèlement, des crans empêchent toute modification indésirable de la hauteur engendrée par des vibrations ou des charges.

Une flexibilité élevée grâce à un système modulable

© Schlueter-Systems

Les produits Schlüter-TROBA-LEVEL sont conçus pour être tous compatibles entre eux, ce qui simplifie votre conception et garantit une flexibilité maximale lors de la pose. Le système ne nécessite pas de grandes capacités de stockage et vous permet de réagir facilement à des conditions inconnues ou changeantes sur le lieu de pose.

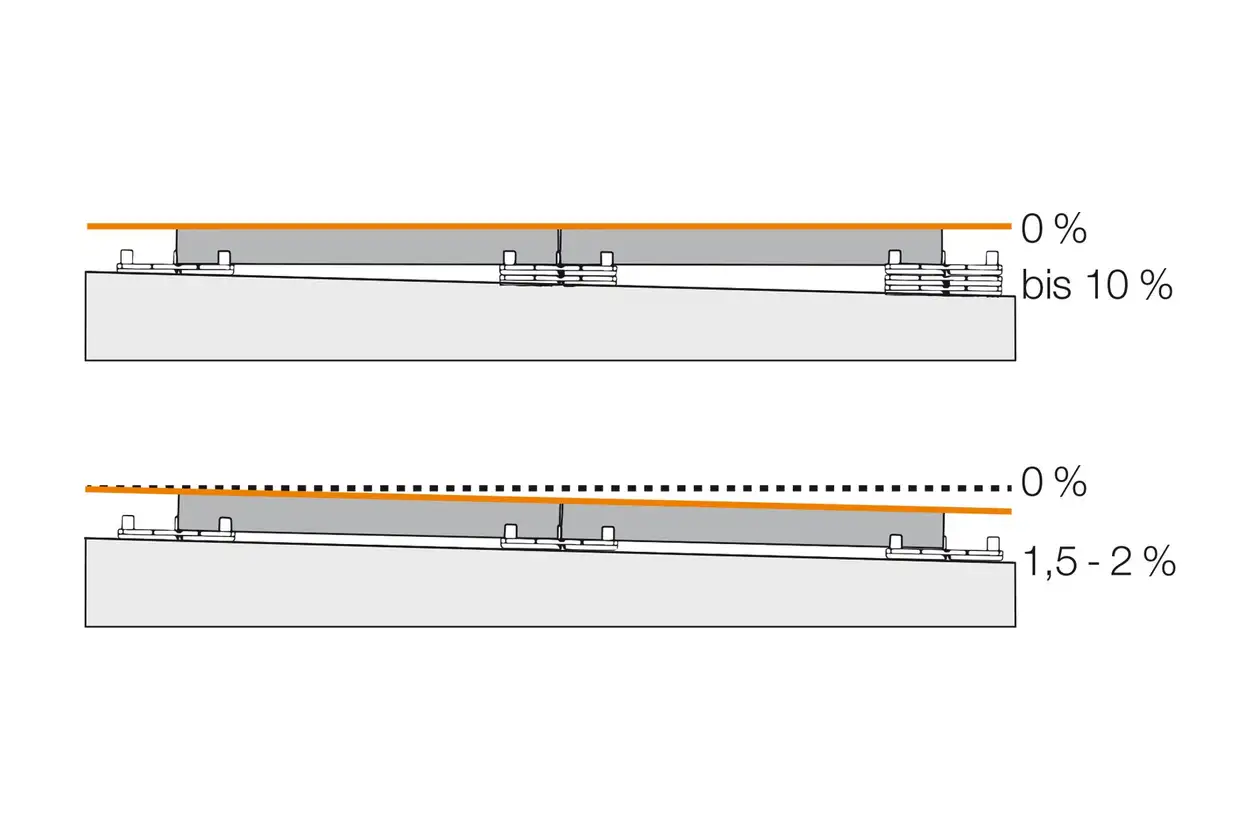

Pour tous les pourcentages de pentes jusqu'à 10 %

© Schlueter-Systems

Que vous souhaitiez compenser une pente, l'atténuer ou effectuer une pose sur celle-ci, les multiples possibilités de combinaison de TROBA-LEVEL offrent des solutions pour toutes les pentes jusqu'à 10 %. TROBA-LEVEL évite les risques de basculement du fait de la pente et compense les défauts de planéité du support ou les irrégularités des dalles, puisque chaque angle de dalle est réglable au millimètre près.

Très résistants et réutilisables

© Schlueter-Systems

Tous les composants sont fabriqués à partir d'un plastique spécial qui apporte une isolation acoustique et présente une résistance au vent, aux intempéries, au déplacement horizontal et aux charges. Des supports de dalles pour la répartition des charges et des nattes de protection évitent d'endommager le support. En cas de transformation, ces produits durables se démontent et se réutilisent facilement.

Nos produits destinés à la pose sur plots

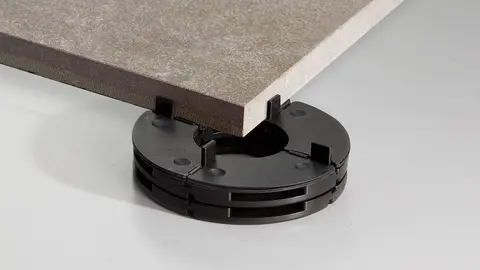

Une dalle de terrasse marron clair repose sur un support de dalle noir TROBA-LEVEL-PL 10.

Schlüter-TROBA-LEVEL-PL 10

Les supports de plaques découpables peuvent être empilés jusqu'à une hauteur de 200 mm et disposent d'entretoises élastiques qui absorbent les mouvements et assurent l'homogénéité du joint.

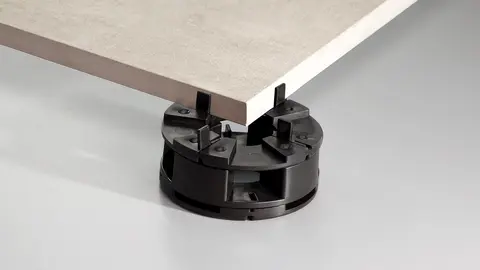

Une dalle de terrasse beige repose sur une rehausse noire TROBA-LEVEL-PLA 30.

Schlüter-TROBA-LEVEL-PLA 30

Pour obtenir plus rapidement des hauteurs de montage plus importantes : une ou plusieurs rehausses peuvent être placées entre deux supports de dalle et empilées jusqu'à une hauteur de 300 mm. La combinaison avec TROBA-LEVEL-PLV 60 et TROBA-LEVEL-LV 3 est également possible.

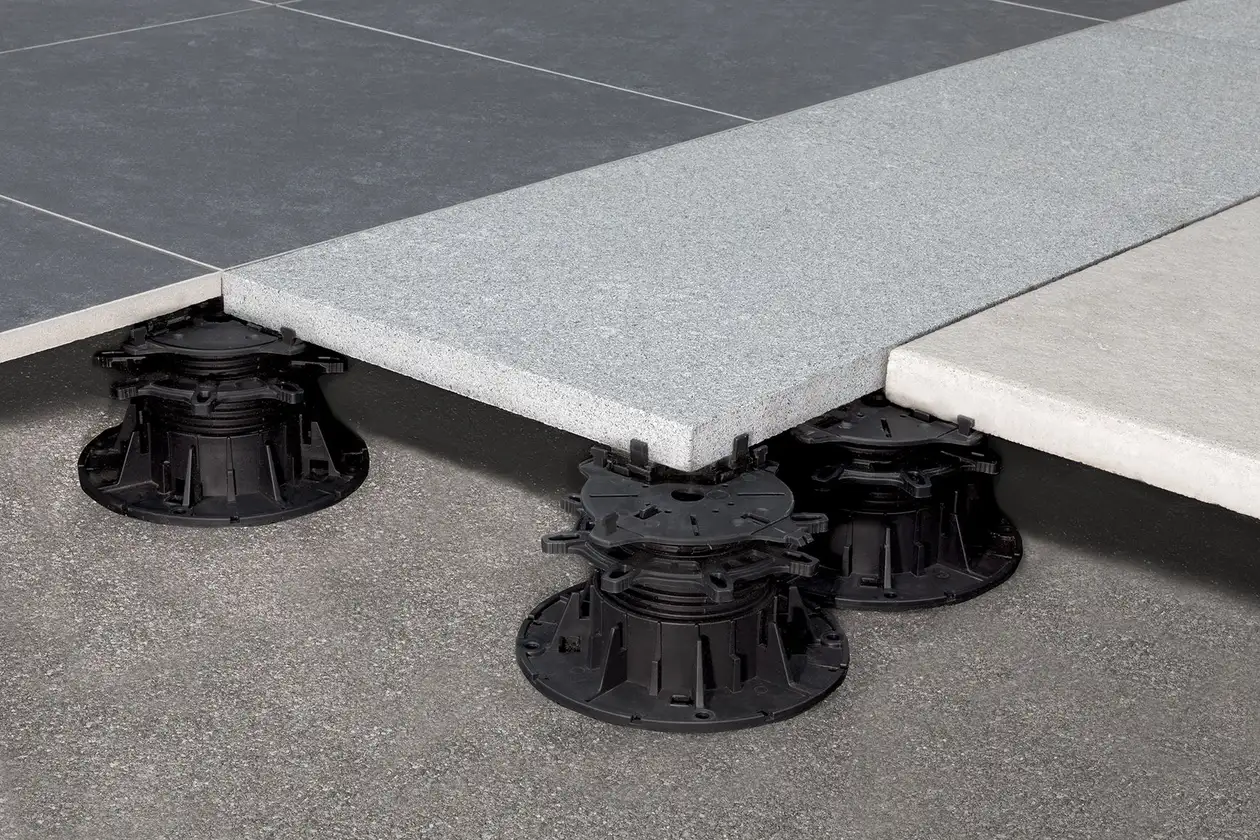

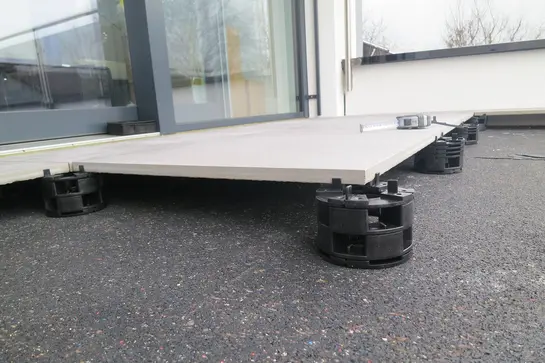

Structure de terrasse avec dalles grises sur des supports TROBA-LEVEL-PLV 60 de différentes hauteurs

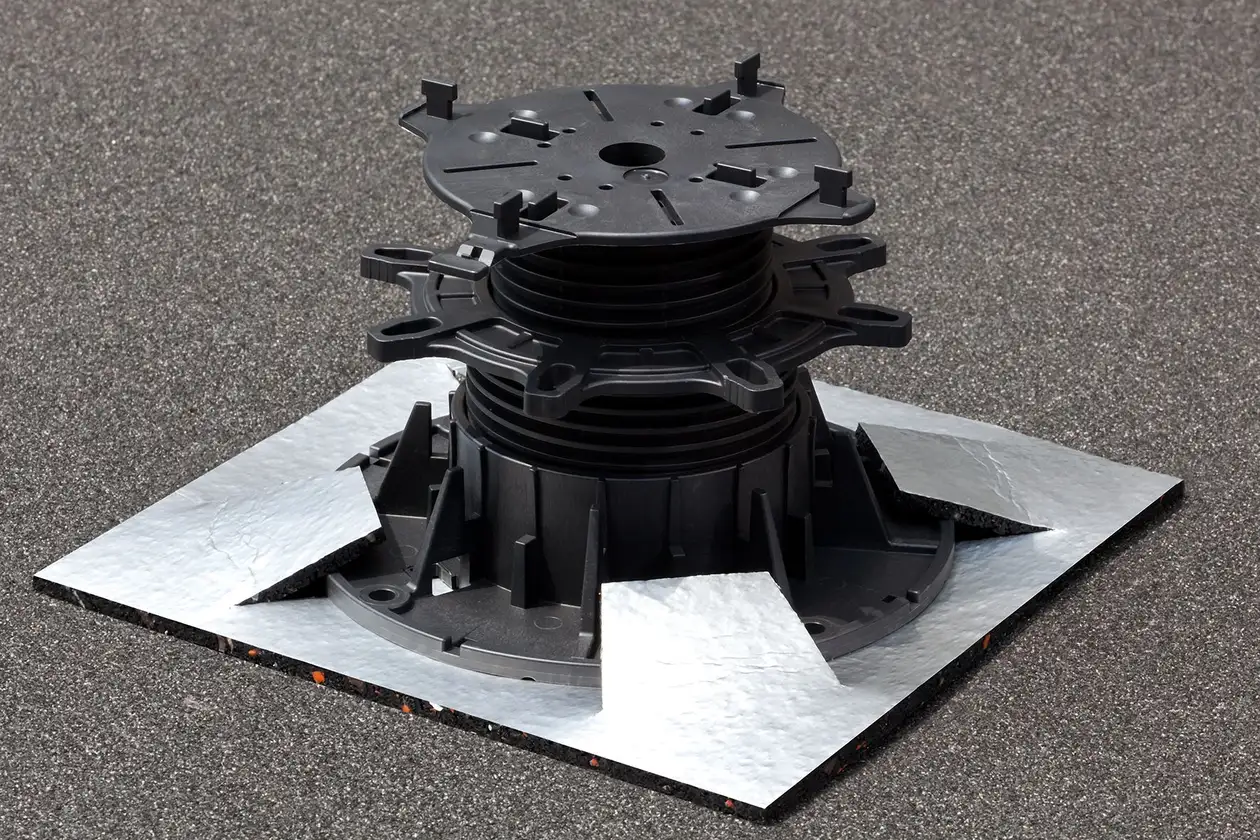

Schlüter-TROBA-LEVEL-PLV 60

Pré-assemblés et pivotants : les supports de dalle peuvent être ajustés sur mesure de 60 à 130 mm sans outil spécifique. La superposition de plusieurs Schlüter-TROBA-LEVEL-PLV 60 permet d’atteindre des hauteurs de structure allant jusqu’à 520 mm.

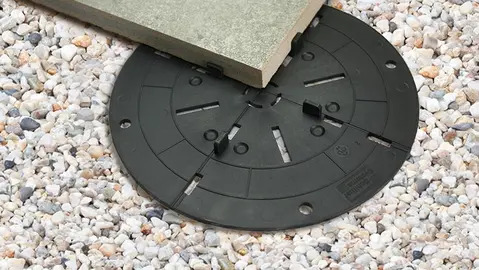

Schlüter-TROBA-LEVEL-LV 3 dans un lit de gravier sous une dalle de terrasse

Schlüter-TROBA-LEVEL-LV 3

Diamètre plus grand, répartition des charges plus importante : les supports de dalle protègent le support et conviennent également aux hauteurs de structures particulièrement faibles.

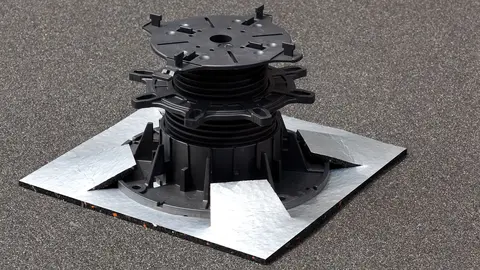

Un patin Schlüter-TROBA-LEVEL-PLS 6 en granulats de caoutchouc sur un lit de sable foncé avec un TROBA-LEVEL-PLV 60.

Schlüter-TROBA-LEVEL-PLS 6

Les patins de protection en granulats de caoutchouc s'utilisent lorsqu'une protection de l'étanchéité est nécessaire en l'absence de protection complète de la surface.

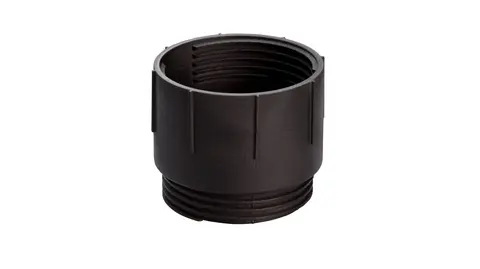

Une rehausse noire Schlüter-TROBA-LEVEL-PLA 70

Schlüter-TROBA-LEVEL-PLA 70

Pour encore plus de hauteur : les rehausses se vissent facilement dans l'embase des supports de dalles TROBA-LEVEL-PLV 60. Le filetage est doté d'une protection anti-dévissage et anti-vibration.

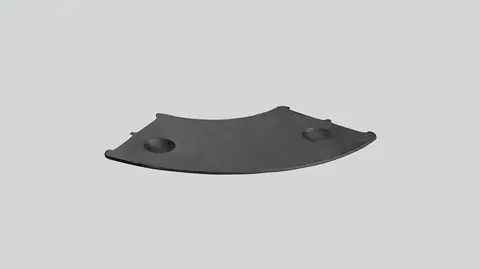

Une cale de compensation noire Schlüter-TROBA-LEVEL-AP 1

Schlüter-TROBA-LEVEL-AP 1

Un ajustement facile : les cales de compensation sont des outils indispensables en cas d'irrégularités du support, d'épaisseurs de dalles différentes ou de légères pentes. Ils compensent jusqu'à 10 mm par angle de dalle.

Coupe transversale d'une structure avec drainage de surface, chape et couche de désolidarisation

Schlüter-TROBA-PLUS

Pose rapide, haute résistance : le drainage de surface maintient le revêtement sur toute la surface et évacue l'eau d'infiltration sans pression, dans le sens de la pente.

Dalles de terrasse sur plots posées sur un drainage de surface TROBA-PLUS-G avec treillis

Schlüter-TROBA-PLUS-G

Le treillis au lieu du non-tissé filtrant : ce drainage de surface, qui évacue encore plus rapidement, a été spécialement conçu pour les structures de revêtements qui nécessitent une capacité d'évacuation de l'eau accrue.

Produits combinables avec Schlüter-TROBA

Natte de drainage Schlüter-TROBA-PLUS-G sur une terrasse avec des dalles grises et des plots TROBA-LEVEL

Drainage de surface

TROBA, TROBA-PLUS et TROBA-PLUS-G sont des nattes de drainage destinées à être mises en œuvre sur une forme de pente (étanchéité, dalle sur terre-plein, etc.).

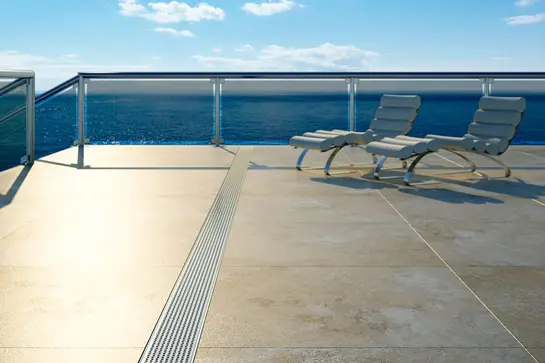

Un caniveau Schlüter-TROBA-LINE entre le carrelage et la porte de la terrasse

Caniveaux de drainage

Nos caniveaux Schlüter-TROBA-LINE évacuent facilement l'eau accumulée sur votre balcon ou votre terrasse vers la couche d'étanchéité, tout en garantissant une structure accessible grâce à une faible hauteur de montage.

Coupe transversale d'une structure de balcon avec un profilé de finition Schlüter-BARA-RAK-EG comme solution pour le chant

Finition des chants

Nos différents profilés Schlüter-BARA donnent une finition soignée sur les bords des balcons et des terrasses, tout en protégeant ces derniers contre les intempéries de manière fiable.
