Schlüter-BEKOTEC-THERM

Un maximum de confort et une consommation d'énergie maîtrisée avec notre plancher chauffant hydraulique de faible épaisseur Schlüter-BEKOTEC-THERM !

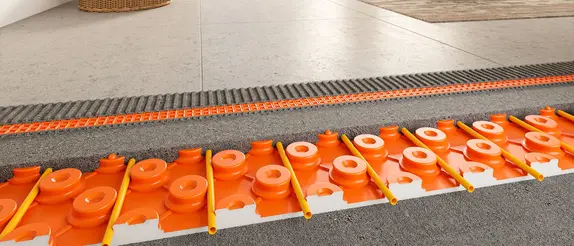

Schlüter-BEKOTEC-THERM recouvert de carreaux en céramique de grand format de couleur sable

Faible épaisseur, économique et réactif

Bien se chauffer en hiver et rester au frais en été : Schlüter-BEKOTEC-THERM est le plancher chauffant-     rafraîchissant hydraulique qui améliorera votre bien être quotidien. Découvrez notre système complet économe en énergie !

Tout ce que vous pouvez réaliser avec BEKOTEC-THERM

Pour un emménagement jusqu’à quatre semaines plus tôt

Deux maîtres d'œuvre mesurent la hauteur de montage approximative du plancher chauffant BEKOTEC-THERM sur un chantier dans un bâtiment en rénovation. © Schlueter-Systems

Une structure de faible épaisseur

Comparé aux systèmes de chauffage par le sol traditionnels, BEKOTEC-THERM se distingue par sa structure de faible épaisseur qui nécessite la réalisation d'une chape avec un recouvrement minimal des plots de seulement 8 mm. Vous économisez ainsi jusqu'à 80 kg de chape par mètre carré, raison pour laquelle BEKOTEC-THERM convient parfaitement aussi bien dans des bâtiments neufs qu'en rénovation.

Temps de séchage rapide

Vous emménagerez jusqu'à 28 jours plus tôt dans votre maison grâce aux avantages du système BEKOTEC. En effet, grâce à la faible hauteur de structure, la quantité de chape qui doit sécher est réduite, et grâce à la mise en œuvre de notre natte de désolidarisation sur la chape, vous n'aurez plus besoin de procéder à une mise en température progressive. La chape fraîchement réalisée peut continuer à sécher pendant que vous posez le carrelage, ce qui constitue un gros avantage aussi bien dans les bâtiments neufs qu'en rénovation.

Économie de matériaux et d'énergie

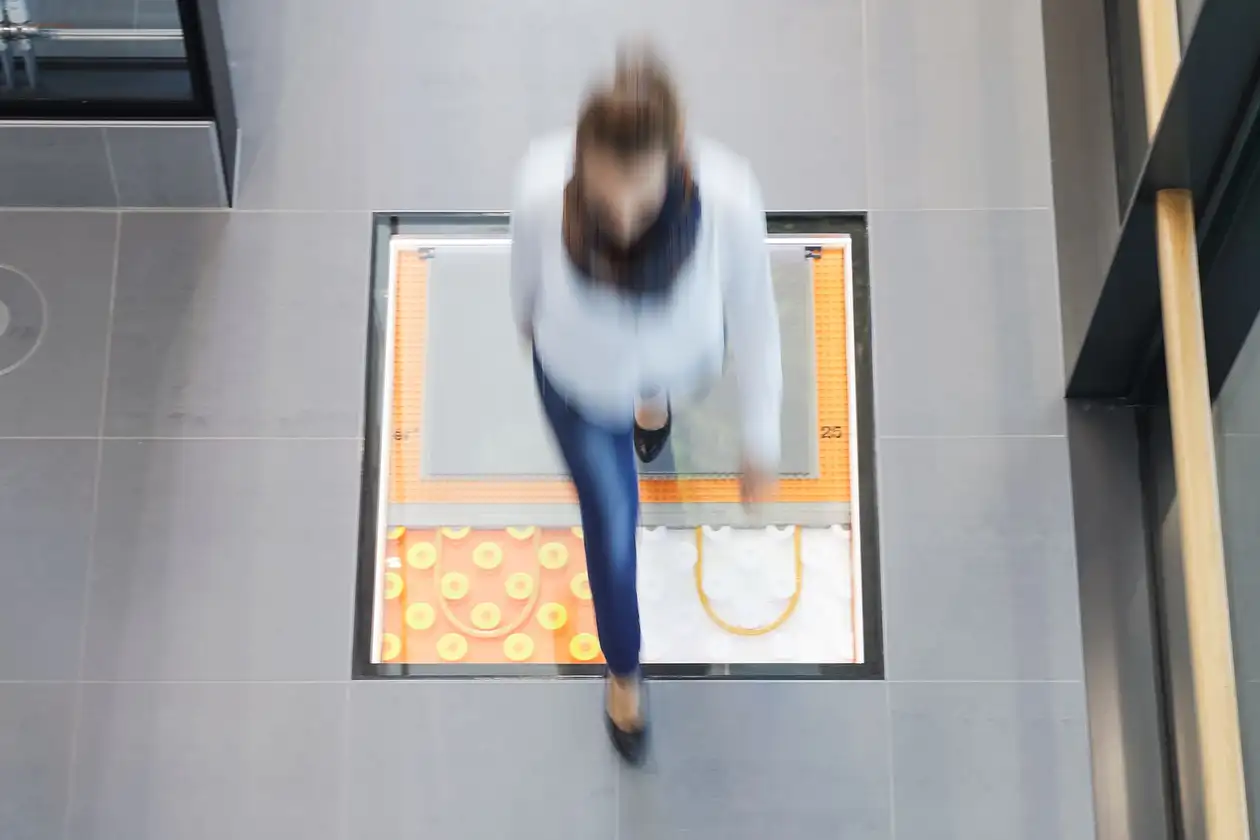

Une femme marche sur un sol où des surfaces vitrées laissent entrevoir différents systèmes de chauffage Schlüter-Systems dans la structure. © Schlueter-Systems

Réduction de la température de départ chaudière et donc des coûts de chauffage

Comparé aux systèmes de chauffage traditionnels, BEKOTEC-THERM nécessite une température de départ deux fois moins élevée, soit d'environ 30 °C, car grâce à notre structure de faible épaisseur, les tuyaux de chauffage sont au plus près de vos pieds. Ainsi, il y a beaucoup moins de chape à chauffer avant que le revêtement de sol ne puisse émettre de chaleur. Cela signifie également que notre plancher chauffant peut réagir plus rapidement aux changements opérés sur le régulateur de température. Une isolation complémentaire permet par ailleurs de diriger un maximum de chaleur vers le haut, ce qui augmente encore le potentiel d'économies d'énergie..

Une technique de régulation ultramoderne

Notre technique de régulation innovante vous permet de profiter d'encore plus d'efficacité énergétique : le régulateur de température vous permet de régler facilement la valeur de consigne souhaitée, la minuterie régule l'abaissement nocturne et les électrovannes disponibles en option assurent l'équilibrage hydraulique adaptatif afin de garantir à tout moment un débit optimal et efficace de l'eau chaude.

Scientifiquement prouvé : 9,5 % d'économies d'énergie potentielles

Faible hauteur de structure, moins de chape, température de départ plus basse : le système BEKOTEC-THERM est conçu pour que vous réalisiez un maximum d'économies. Une étude scientifique réalisée par l'Institut de l'équipement technique des bâtiments (ITG) de Dresde prouve que, par rapport aux systèmes de chauffage au sol traditionnels, BEKOTEC-THERM permet d'économiser jusqu'à 9,5 % d'énergie par an. Ses avantages sont particulièrement mis en valeur en combinaison avec des sources d'énergie renouvelables et des revêtements en céramique ou en pierre naturelle : Schlüter-Systems est fier de vous présenter son plancher chauffant hydraulique.

Mise en œuvre en neuf comme en rénovation

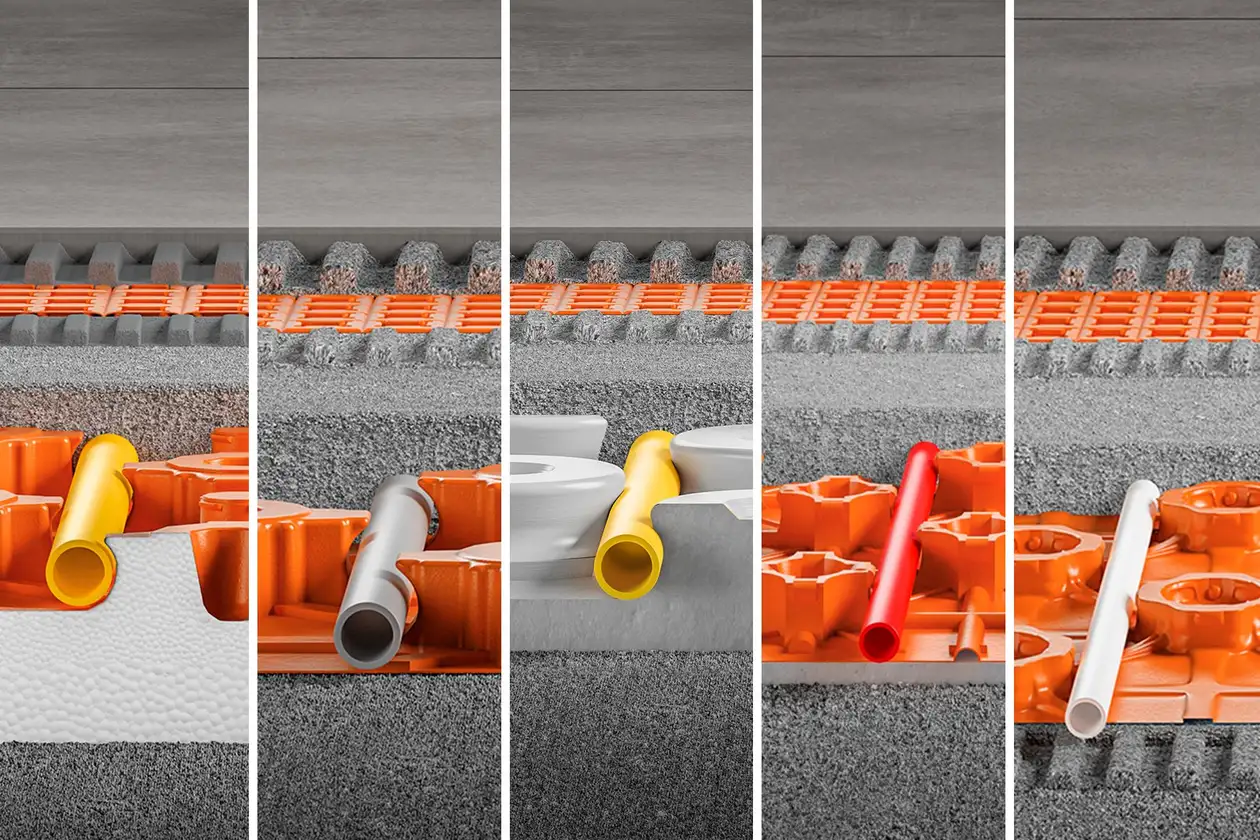

Vue de quatre dalles à plots différentes Schlüter-BEKOTEC-THERM placées côte à côte © Schlueter-Systems

Un chauffage au sol adapté à vos besoins

Grâce à nos cinq modèles de dalles à plots, BEKOTEC-THERM peut facilement s'adapter à vos besoins, que vous souhaitiez les mettre en œuvre dans une nouvelle construction ou pour un projet de rénovation dans un bâtiment ancien. Si la réservation disponible dans un bâtiment existant est limitée et que le support ne peut être modifié, vous pouvez choisir notre dalle à plots présentant une faible hauteur de montage Schlüter-BEKOTEC-EN-FK, par exemple, dont la hauteur de structure (dalle + chape) est comprise entre 20 et 27 mm (hors natte de désolidarisation et revêtement). Résultat : une hauteur de chape réduite avec un poids surfacique à partir de 40 kg/m² permettant de poser ce système de plancher chauffant hydraulique dans des bâtiments classés monuments historiques. Même les supports comme les planchers bois peuvent être revêtus par nos systèmes.

La flexibilité dans le choix du revêtement de sol

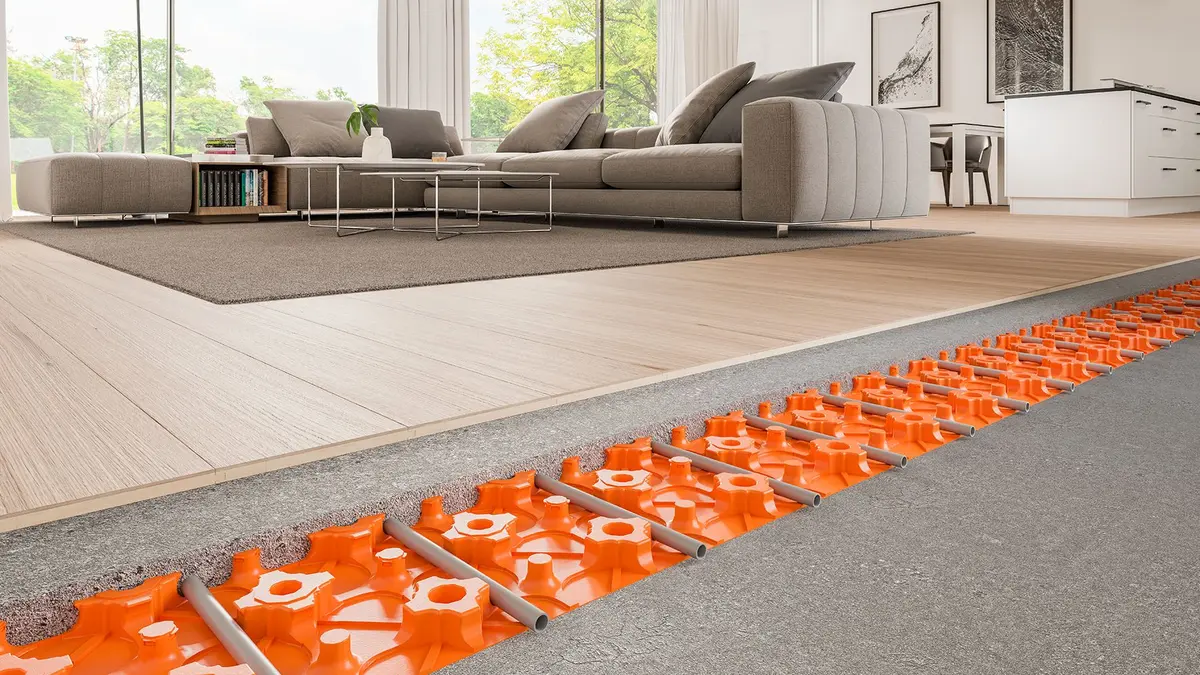

BEKOTEC-THERM convient à tout type de revêtement de sol, de sorte que vous pouvez installer notre plancher chauffant hydraulique sous du parquet ou du vinyle. Toutefois, pour profiter de la meilleure conductivité thermique, et donc de la meilleure efficacité énergétique, nous vous recommandons un revêtement de sol en céramique ou en pierre naturelle.

Profiter d'un maximum de confort, en toute saison

Salon moderne et lumineux avec des carreaux de céramique grand format de couleur sable et plancher chauffant hydraulique Schlüter-BEKOTEC-THERM © Schlueter-Systems

Répartition uniforme de la chaleur sur toute la pièce

Les planchers chauffants hydrauliques fournissent une chaleur confortable répartie uniformément sur l'ensemble de la surface de la pièce, même lorsque le pas de pose des tubes de chauffage est plus espacé. Grâce à la natte de désolidarisation DITRA collée sur la chape chauffante et sous le carrelage et à sa structure nervurée créant de nombreux canaux d'air, la chaleur est répartie de manière homogène. Le sol se transforme ainsi en un seul grand radiateur, qui peut également rafraîchir si on le souhaite.

Plancher chauffant et rafraîchissant en un seul système

Avec BEKOTEC-THERM, les pieds froids en hiver ne seront plus un problème. Et si les températures montent en été, il suffit de basculer en mode rafraîchissement ! Basculez le système de chauffage en mode rafraîchissement via votre module de commande et profitez d'un refroidissement actif ou passif en fonction de la source de chaleur pour maintenir une température agréable dans vos pièces, sans bruit et sans courant d'air. Vous réduisez ainsi la température ambiante jusqu'à 3°C par rapport aux autres pièces et profiterez d'un sol carrelé climatisé en toute saison.

Résumé des avantages de BEKOTEC-THERM

Faible hauteur de montage
Durée de chantier réduite et maîtrisée
Faibles coûts de chauffage
Module de commande ultramoderne
Convient en neuf et en rénovation
Chaleur en hiver, rafraîchissement en été.

Le fonctionnement de BEKOTEC-THERM

Le système BEKOTEC – Un plancher chauffant hydraulique adapté à chaque besoin

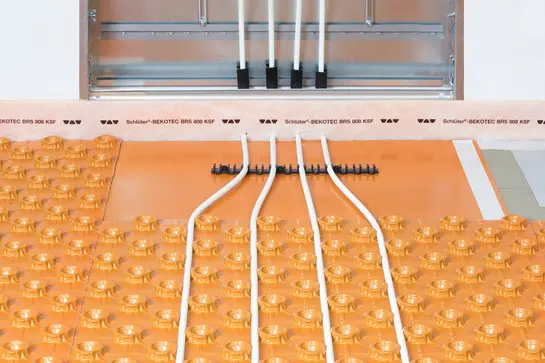

Le système BEKOTEC avec ses dalles à plots disponibles en cinq épaisseurs est la base du plancher chauffant hydraulique BEKOTEC-THERM. Schlüter-BEKOTEC est un système complet permettant la réalisation de chapes flottantes ou chauffantes évitant la fissuration du revêtement céramique, en pierre naturelle ou autre.

Les tubes de chauffage BEKOTEC-THERM-HR se clipsent entre les plots, puis une chape avec une épaisseur de 8 mm minimum doit être réalisée.Le retrait qui se produit pendant la prise de la chape est réparti entre les plots et provoque une micro-fissuration, annulant les contraintes. Les tensions résultant de la déformation liée au retrait ne peuvent donc pas s’exercer sur l’ensemble de la surface. Il est ainsi possible de se passer de joints de fractionnement dans la chape.

Les dalles à plots présentent une hauteur comprise entre 20 mm (EN 12 FK) et 61 mm (EN-FI) hors natte et carrelage. Grâce à cette hauteur de structure réduite, le plancher chauffant hydraulique se contente d'une température de départ particulièrement basse (entre 27 et 32 °C seulement) et permet de faire des économies. L'utilisation minimale de matériaux et le temps de pose réduit permettent d'optimiser les délais de construction. Le revêtement de sol peut être posé dès que la chape est accessible à la marche.

Parfaitement adapté à vos exigences : les dalles à plots Schlüter-BEKOTEC-THERM sont disponibles en cinq épaisseurs différentes, avec ou sans isolation thermique ou phonique, et certaines sont même autocollantes.

Vue d'ensemble sur les dalles à plots BEKOTEC

Le silencieux avec isolant

© Schlueter-Systems

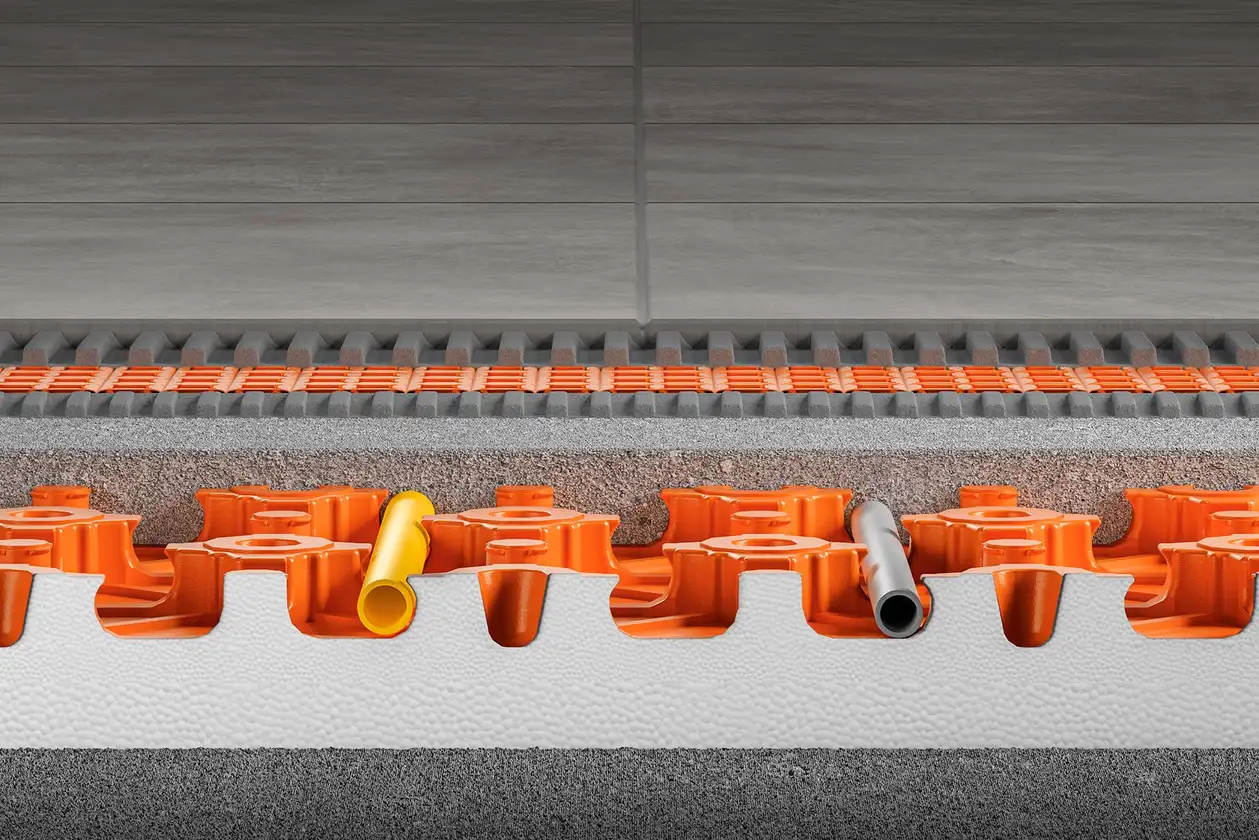

BEKOTEC-EN-FI

Avec isolation thermique et phonique intégrée (DEO 039) et pour un logement flexible des tuyaux de chauffage Schlüter de 14 et 16 mm de diamètre.

  • Hauteur de structure : 61 – 78 mm
    (hors natte de désolidarisation DITRA)
  • Poids du système : à partir de 58 kg/m²
  • Pas de pose : multiples de 75 mm
  • Puissances calorifiques jusqu’à 140 W/m²

L'isolant

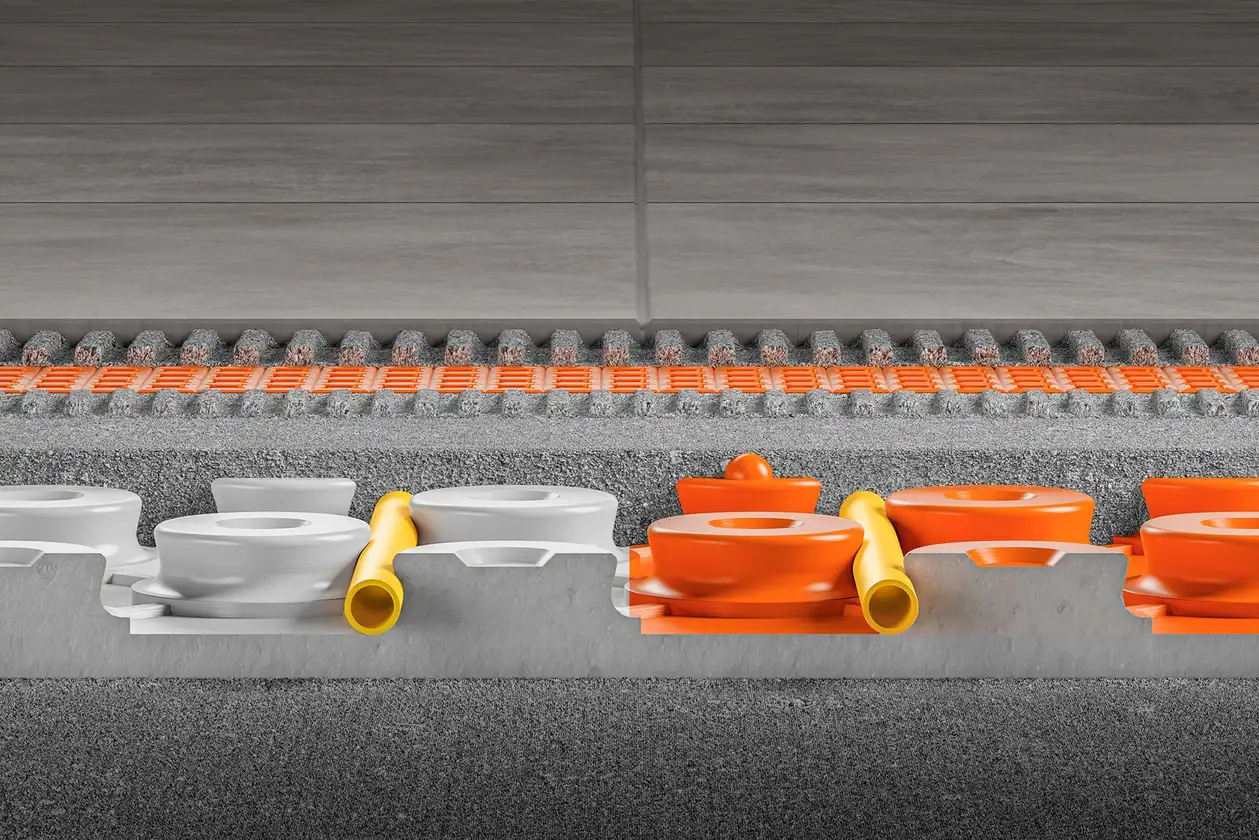

Vue de la dalle à plots Schlüter-BEKOTEC-EN avec revêtement céramique de couleur gris pierre © Schlueter-Systems

BEKOTEC-EN

Isolation thermique intégrée (DEO 033) permettant l’utilisation dans des espaces aux exigences d'isolation thermique, comme p. ex. sur les planchers sur local non chauffé.

  • Hauteur de structure : 52 – 69 mm
    (hors natte de désolidarisation DITRA)
  • Isolation thermique intégrée
  • Poids du système : à partir de 57 kg/m²
  • Pas de pose : multiples de 75 mm
  • Puissances calorifiques jusqu’à 100 W/m²

Le passe-partout

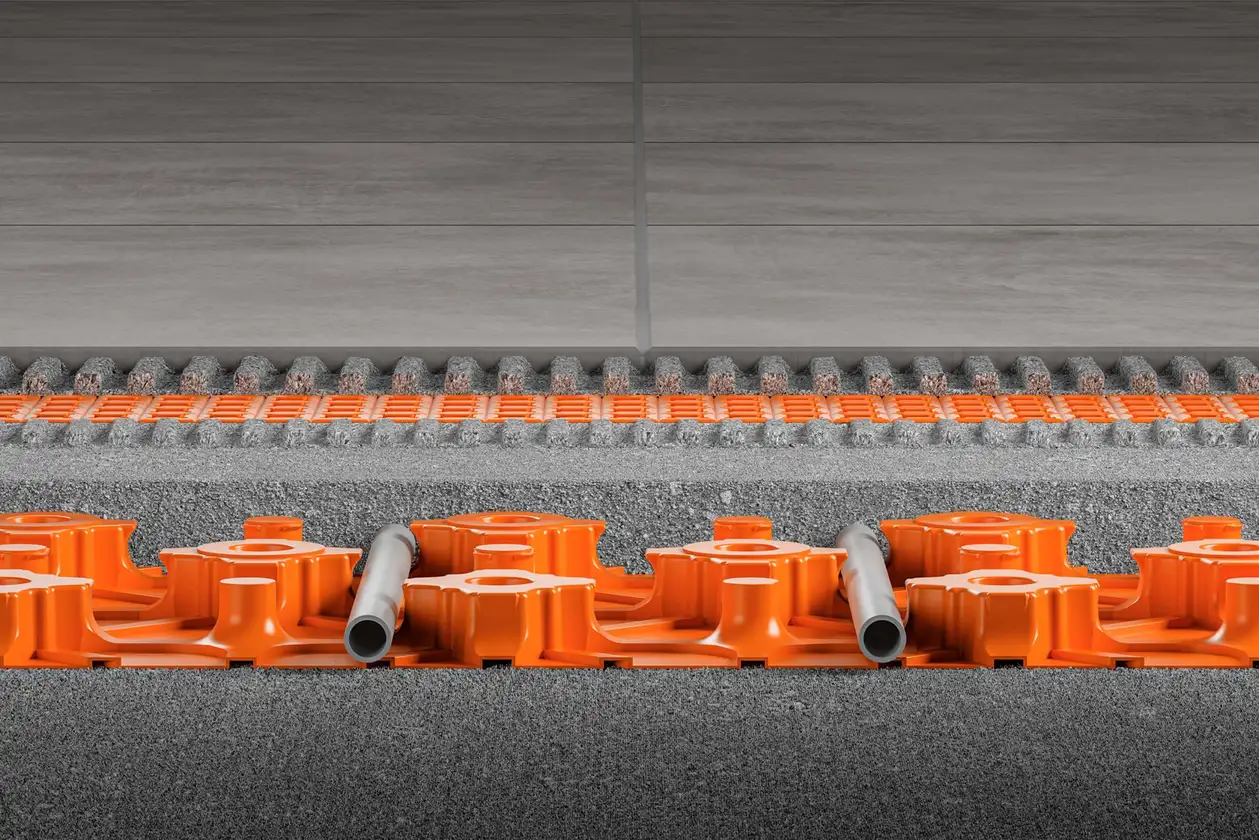

Vue de la dalle à plots Schlüter-BEKOTEC-EN-F avec revêtement céramique de couleur gris pierre © Schlueter-Systems

BEKOTEC-EN-F

Structure universelle permettant l’emploi avec ou sans isolation (contre les bruits de choc). Faible épaisseur, idéale pour les projets de construction et de rénovation.

  • Hauteur de structure : 31 – 48 mm
    (hors natte de désolidarisation DITRA)
  • Sans isolation ou en combinaison avec un isolant
  • Poids du système : à partir de 57 kg/m²
  • Pas de pose : multiples de 75 mm
  • Puissances calorifiques jusqu’à 100 W/m²
  • Désormais également disponible en version autocollante (Peel & Stick)

Le silencieux

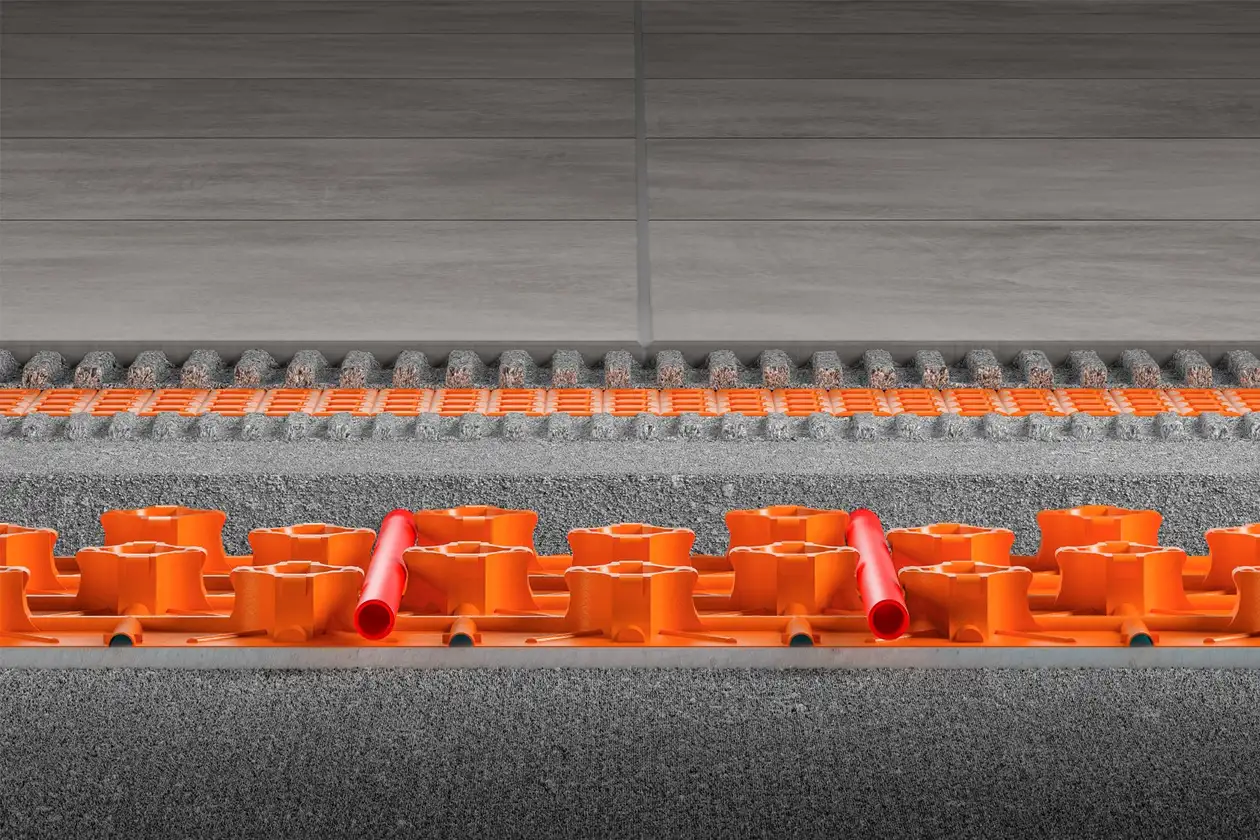

Vue de la dalle à plots Schlüter-BEKOTEC-EN-FTS avec revêtement céramique de couleur gris pierre © Schlueter-Systems

BEKOTEC-EN-FTS

Notre système vous permet d’atteindre une amélioration de l’isolation contre les bruits de choc jusqu’à 25 dB selon la norme DIN EN ISO 10140-1.

  • Hauteur de structure : 31 – 43 mm
    (hors natte de désolidarisation DITRA)
  • Isolation phonique intégrée
  • Poids du système : à partir de 52 kg/m²
  • Pas de pose : multiples de 50 mm
  • Puissances calorifiques jusqu’à 100 W/m²

Le poids plume

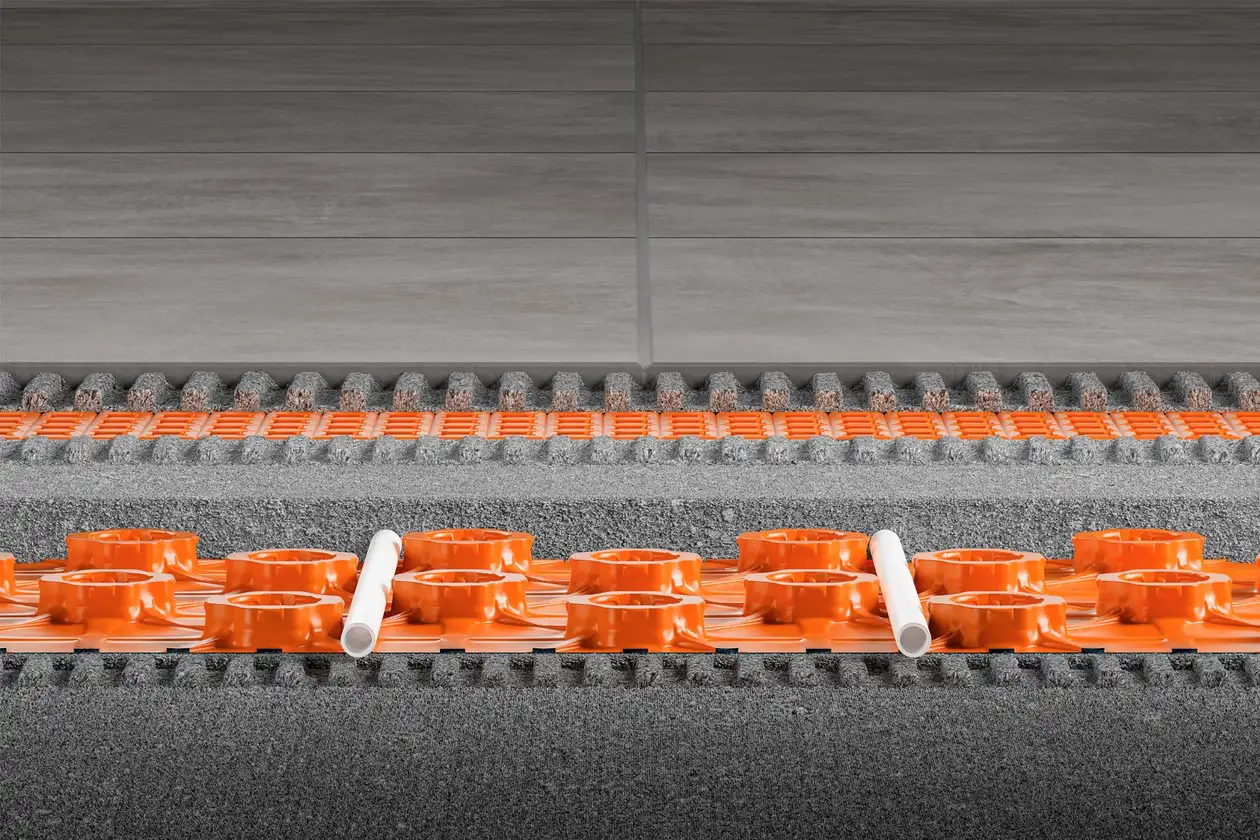

Vue de la dalle à plots Schlüter-BEKOTEC-EN-FK avec revêtement céramique de couleur gris pierre © Schlueter-Systems

BEKOTEC-EN-FK

Pour réduire le plus possible le poids du système, optez pour notre structure la plus légère et la plus fine. Pour plus d’informations sur une réduction supplémentaire du poids, n’hésitez pas à nous contacter.

  • Hauteur de structure : 20 – 27 mm
    (hors natte de désolidarisation DITRA)
  • Collé sur le support
  • Poids du système : à partir de 40 kg/m²
  • Pas de pose : multiples de 50 mm
  • Puissances calorifiques jusqu’à 100 W/m²
  • Désormais également disponible en version autocollante (Peel & Stick)

Exemple de construction : la structure du système Schlüter-BEKOTEC-THERM

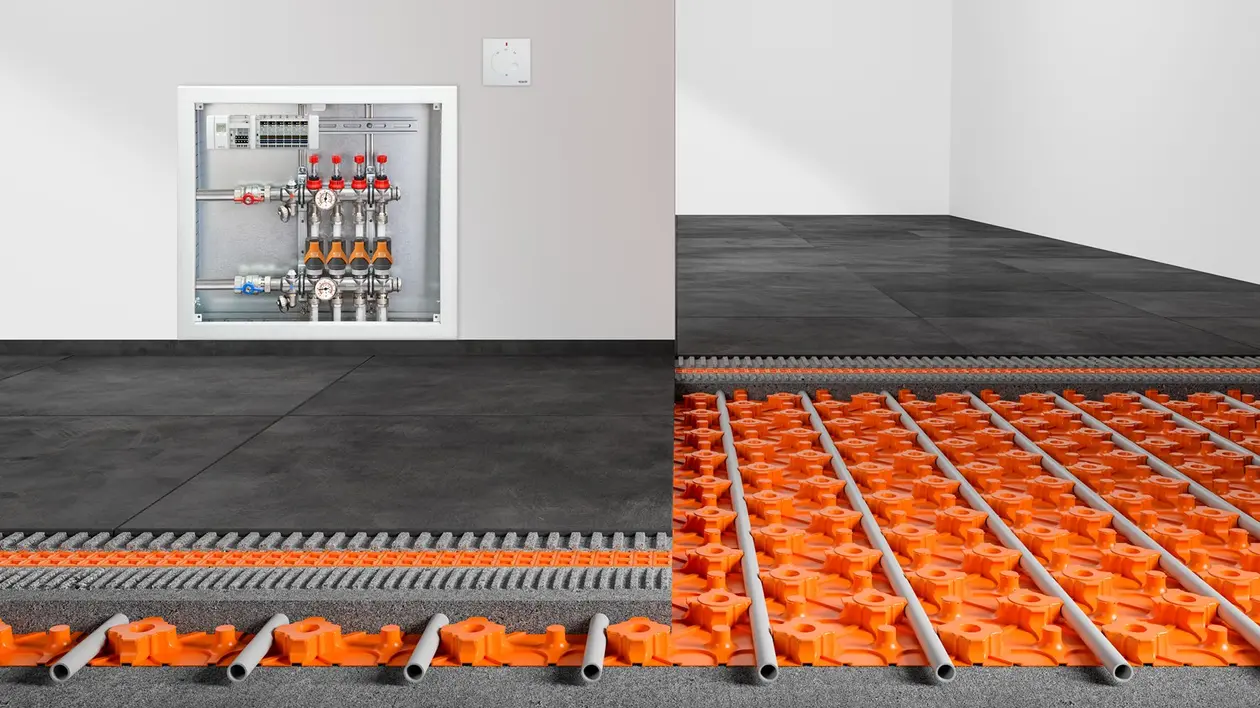

Pièce carrelée avec coupe transversale au sol du plancher chauffant et collecteur au mur
12Programmateur

12: Programmateur

Le programmateur disponible en option permet de programmer une réduction de la température de 4 °C.

11Module de base et de raccordement

11: Module de base et de raccordement

Au module de base «Control» sont raccordés les modules de connexion servant aussi bien aux thermostats d’ambiance filaires qu'aux thermostats d’ambiance à commande radio, qui alimentent à leur tour en énergie les thermostats et les électrovannes.

10Électrovanne

10: Électrovanne

Les électrovannes régulent le débit de l'eau de chauffage à travers les différents circuits de chauffage au sol, et donc la répartition de la chaleur dans les pièces.

9Thermostat d’ambiance

9: Thermostat d’ambiance

Le thermostat d'ambiance sert de régulateur de température pour le chauffage et le rafraîchissement. Il peut être filaire ou radiocommandé. Un abaissement de la température programmé par plages horaires est possible grâce au programmateur disponible en option.

8Coffret pour collecteur

8: Coffret pour collecteur

Le coffret pour collecteur accueille les collecteurs des circuits de chauffage et les composants de régulation. Il peut être soit encastré dans le mur, soit monté en applique au mur.

7Collecteur de circuits de chauffage

7: Collecteur de circuits de chauffage

Le collecteur pour circuits de chauffage permet de raccorder les circuits de chauffage au générateur de chaleur et de réguler les circuits de chauffage des différentes pièces. Ce dernier est disponible soit en acier inoxydable soit en plastique renforcé de fibres de verre.

6Revêtement de sol

6: Revêtement de sol

Dans le cadre de la réalisation d'une chape en ciment, les carreaux peuvent être posés dès que la chape est accessible à la marche. Des joints de fractionnement doivent être réalisés dans le revêtement en respectant les normes en vigueur. En raison de leur conductivité thermique, les carreaux et la pierre naturelle conviennent parfaitement en combinaison avec un plancher chauffant hydraulique.

5Natte de désolidarisation

5: Natte de désolidarisation

La natte de désolidarisation se colle sur la chape chauffante soit au mortier-colle soit à l'aide de son film autocollant, selon le modèle choisi. Elle permet de désolidariser le support du revêtement carrelé. Les tensions dues aux processus de séchage et à la dilatation thermique sont ainsi éliminées et ne se propagent plus dans le revêtement. À ce stade des travaux, il est également possible d'ajouter un chauffage au sol électrique pour la régulation de la température à mi-saison.

4Chape chauffante

4: Chape chauffante

La chape est coulée sur le système BEKOTEC avec un recouvrement minimum de 8 mm au-dessus des plots. Le retrait qui se produit pendant la prise de la chape est réparti entre les plots et provoque une micro-fissuration, annulant les contraintes. Les tensions résultant de la déformation liée au retrait ne peuvent donc pas s’exercer sur l’ensemble de la surface. Il est ainsi possible de se passer de joints de fractionnement dans la chape. De même, il est inutile et interdit de renforcer la chape, ou d’ajouter des additifs ou des fibres pour augmenter sa résistance à la flexion.

3Tube de chauffage

3: Tube de chauffage

Tube de chauffage composé de cinq couches en matériau polymère, disponible avec un diamètre de 10, 12, 14 ou 16 mm en fonction de la hauteur de construction et de la dalle à plots.

2Dalle à plots

2: Dalle à plots

La dalle à plots se pose sur toute la surface et contre la bande périphérique en pourtour des pièces. Elle est disponible en différentes versions, avec ou sans isolation, en fonction de la hauteur de montage souhaitée et du diamètre des tubes de chauffage.

1Support porteur

1: Support porteur

Le support porteur doit

  • être conforme à la norme DIN EN 1991 en fonction du classement du local et de la charge de circulation prévue ;
  • être suffisamment sec pour accueillir le système conformément à la norme DIN 18 560-2 alinéa 4 ;
  • être plan conformément à la norme DIN 18 202.

Système de commande et de régulation innovant pour encore plus d'efficacité

Régulation de la température ambiante & programmation

La température de chaque pièce peut être réglée indépendamment à tout moment grâce à nos régulateurs de température, de sorte que les différentes zones de votre maison aient toujours la température souhaitée. En outre, notre plancher chauffant hydraulique peut être programmé via une minuterie afin de s'allumer et de s'éteindre à des heures précises. Cette possibilité est particulièrement pratique lorsque le logement n'est pas occupé en journée.

Système d'auto-apprentissage

Le système d'auto-apprentissage analyse le fonctionnement du chauffage et adapte automatiquement les réglages de l'installation. Notre électrovanne BEKOTEC-THERM-EAHB assure avec fiabilité un équilibrage hydraulique adaptatif grâce auquel chaque circuit de chauffage ne reçoit que la quantité d'eau chaude dont il a besoin. Le chauffage est ainsi plus efficace sur le plan énergétique et plus confortable.

Smart-Home

BEKOTEC-THERM dispose d'interfaces avec les systèmes domotiques les plus courants. Vous pouvez ainsi commander facilement le plancher chauffant hydraulique via votre smartphone ou votre tablette.

Combinaison avec les sources d'énergie renouvelables

Vue extérieure d'une maison moderne située dans un cadre verdoyant, avec panneaux solaires et pompe à chaleur © Schlueter-Systems

Compatible avec de nombreuses installations de chauffage

Grâce aux collecteurs de circuits de chauffage, BEKOTEC-THERM se raccorde à presque tout type d'installation. Toutefois, le potentiel d'économies d'énergie est maximal lorsque notre plancher chauffant est combiné à des sources d'énergie renouvelables, telles que les pompes à chaleur et les panneaux solaires.

Pompe à chaleur et Schlüter-BEKOTEC-THERM

Grâce aux basses températures de départ, le plancher chauffant hydraulique est la solution idéale en combinaison avec des générateurs de chaleur écologiques, utilisant des sources d'énergie renouvelables, tels que les pompes à chaleur. Les effets des basses températures de départ de BEKOTEC-THERM sont les suivants :

  • Réduction de l’électricité consommée pour le fonctionnement de la pompe à chaleur
  • Amélioration du COP (coefficient de performance), d’où un meilleur rendement énergétique sur l’ensemble de la période de chauffage
  • Amortissement plus rapide
  • Faibles coûts d'exploitation à long terme

Panneau solaire et Schlüter-BEKOTEC-THERM

Chaque degré de température de fonctionnement en moins permet d’augmenter le rendement annuel d’une installation solaire intégrée à un système de chauffage. Grâce aux températures de départ moins importantes de BEKOTEC-THERM, l'installation solaire est ainsi utilisée sur une période nettement plus longue que dans le cas d'un chauffage traditionnel. Ainsi, par temps ensoleillé en hiver, le chauffage peut être assuré par une installation solaire dimensionnée en conséquence.

Détails techniques des dalles à plots BEKOTEC

Caractéristiques techniques du système BEKOTEC-EN-FI BEKOTEC-EN BEKOTEC-EN-F BEKOTEC-EN-F-PS BEKOTEC-EN-FTS BEKOTEC-EN-FK BEKOTEC-EN-FK-PS
Hauteur du système en mm (avec DITRA) 66–83 57–74 36–53 36–53 36–48 25–32 25–32
Hauteur de la dalle à plots en mm 53 44 23 23 18 + 5 12 12
Recouvrement de la chape en mm 8–25 8–25 8–25 8–25 8–20 8–15 8–15
Diamètres de tubes de chauffage en mm 14 / 16 16 14 14 / 16 12 10 10
Pas de pose en mm 75–300 75–300 75–300 75–300 50–300 50–300 50–300
Tubes nécessaires en m/m² 13,33–3,33 13,33–3,33 13,33–3,33 13,33–3,33 20–3,33 20–3,33 20–3,33
Puissance max. de chauffe en W/m² (retour 20 °C / départ 40 °C) 130–40 / 140–40 140–40 130–40 130–40 / 140–40 145–30 145–30 145–30
Poids par unité de surface min. en kg/m² 58 57 57 57 52 40 40
Volume min. de la chape en l/m² 28,5 28,5 28,5 28,5 26 20 20
Charge utile max. en kN/m² jusqu’à 5 jusqu’à 5 jusqu’à 5 jusqu’à 5 jusqu’à 5 jusqu’à 5 jusqu’à 5



Questions fréquentes sur BEKOTEC-THERM et le système BEKOTEC

Oui, en exclusivité chez Schlüter-Systems. Nous sommes le seul fabricant à fournir une garantie de 5 ans pour l'ensemble du système. Cette garantie porte sur la non fissuration du revêtement dans le cadre de la pose de carreaux en céramique ou de dalles en pierre naturelle.

Que dois-je faire pour bénéficier de la garantie ?

Les composants de la structure doivent provenir de Schlüter. On entend par là que la dalle à plots, la bande périphérique, le tube de chauffage ainsi que le profilé périphérique DILEX-EK ou DILEX-RF doivent être mis en œuvre.

Le format minimum est de 5 x 5 centimètres. Pour le format maximum, se référer aux normes en vigueur. La pose de grands formats, par exemple, ne pose aucun problème.

La valeur de compressibilité (CP) de tous les composants posés en dessous du système BEKOTEC doit s'élever à moins de 3 mm.

La température des tubes de chauffage ne doit pas dépasser 45 °C de manière continue pour les chapes en asphalte coulé et 55 °C pour les chapes en sulfate de calcium et en ciment.

Oui ! Bien que nous vous conseillions la mise en œuvre de revêtements carrelés ou de pierres naturelles, la plupart des autres revêtements compatibles avec un plancher chauffant peuvent être posés. Les revêtements souples (linoléum, liège, PVC, vinyle) ainsi que le parquet et le stratifié peuvent être mis en œuvre sur notre système. Beaucoup de fabricants proposent des revêtements spécialement conçus pour une pose sur un plancher chauffant.

Oui ! Grâce au poids réduit et à la faible hauteur du système, notre plancher chauffant se prête parfaitement aux travaux de rénovation dans des bâtiments anciens. Si une protection à l'eau du support est nécessaire, celle-ci peut être réalisée grâce à la pose d'une natte Schlüter-DITRA, sans occasionner de surcoût important.

Notre service technique vous apportera l'aide nécessaire à la conception de votre plancher chauffant. Et c'est avec plaisir que nous vous conseillerons un artisan près de chez vous, spécialement formé par Schlüter. N'hésitez pas à prendre contact avec nous !

Quelle chape utiliser avec Schlüter-BEKOTEC ?

Il n'est pas nécessaire de réaliser des chapes spéciales et coûteuses avec le système Schlüter-BEKOTEC. Il est tout à fait possible d'utiliser des chapes courantes de qualité CT/CA C20-C35 / F4 max. F5 sans armature, qui peuvent être réalisées avec une pompe à chape ou un malaxeur à chute libre. Des chapes fluides peuvent également être réalisées.
