Schlüter-BEKOTEC-EN-FTS  La dalle à plots silencieuse

Schlüter-BEKOTEC sert de support de pose pour notre chauffage au sol à faible consommation d’énergie BEKOTEC-THERM. De plus, il vous garantit une chape flottante, sans fissures et fonctionnelle tout en réduisant le temps de construction et la quantité de matériaux.

Schlüter-BEKOTEC-EN FTS est une dalle à plots destinée à recevoir les tubes de chauffage BEKOTEC-THERM-HR ø 12 mm. Elle comprend une isolation phonique de 5 mm d'épaisseur, permettant d’obtenir jusqu’à 25 db de réduction des bruits d’impact.

Schlüter-BEKOTEC-ENFGTS est un panneau de mise à niveau qui se place devant le collecteur de circuit de chauffage. Cela facilite le montage des tubes de chauffage dans la zone du collecteur.


Schlueter©Schlüter-Systems France
Schlueter©Schlüter-Systems France
Schlueter©Schlüter-Systems France
Schlueter©Schlüter-Systems France
zoom_out_map search
Schlueter
Schlueter
Schlueter
Schlueter

Informations générales sur les produits

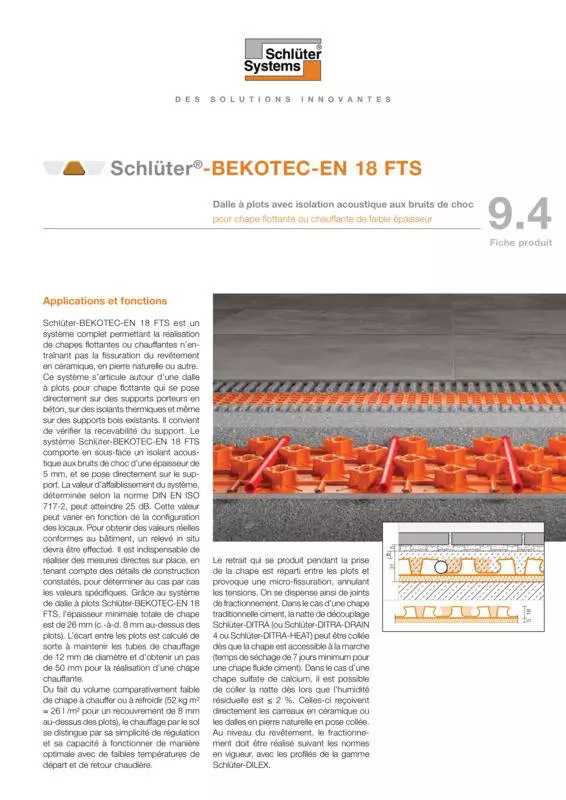

Schlüter-BEKOTEC-EN 18 FTS est un système complet permettant la réalisation de chapes flottantes ou chauffantes n’entraînant pas la fissuration du revêtement en céramique, en pierre naturelle ou autre.

Ce système s’articule autour d’une dalle à plots pour chape flottante qui se pose directement sur des supports porteurs en béton, sur des isolants thermiques et même sur des supports bois existants. Il convient de vérifier la recevabilité du support. Le système Schlüter-BEKOTEC-EN 18 FTS comporte en sous-face un isolant acoustique aux bruits de choc d’une épaisseur de 5 mm et se pose directement sur le support. L’isolation phonique du système a été améliorée jusqu’à 25 dB, conformément à la norme DIN EN ISO 717-2. La valeur d’amélioration effective de la structure considérée dépend des conditions locales (structure de la construction) et peut différer de cette valeur. Pour obtenir des valeurs réelles conformes au bâtiment, un relevé in situ devra être effectué. Il est indispensable de réaliser des mesures directes sur place, en tenant compte des détails de construction spécifiques, pour déterminer au cas par cas les valeurs spécifiques. Grâce au système de dalle à plots Schlüter-BEKOTEC-EN 18 FTS, l’épaisseur minimale totale de chape est de 26 mm (c.-à-d. 8 mm au-dessus des plots). Les écarts entre plots sont calculés pour maintenir les tubes de chauffage de 12 mm de diamètre dans la chape avec un pas de 50 mm pour la réalisation d'une chape chauffante.

Du fait du volume comparativement faible de chape à chauffer ou à refroidir (52 kg/m² ≈ 26 l /m² pour un recouvrement de 8 mm au-dessus des plots), le chauffage par le sol se distingue par sa simplicité de régulation et sa capacité à fonctionner de manière optimale avec de faibles températures de départ et de retour chaudière.

Le retrait qui se produit pendant la prise de la chape est réparti entre les plots et provoque une micro-fissuration de la chape. Les tensions résultant de la déformation liée au retrait ne peuvent donc pas s’exercer sur l’ensemble de la surface. Il n'est donc plus nécessaire de positionner des joints de fractionnement dans la chape (il conviendra d'en mettre en œuvre uniquement lors de la pose du carrelage). Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (pour une chape en sulfate de calcium, le taux d’humidité résiduelle doit être ≤ 2 %). Celles-ci reçoivent directement les carreaux en céramique ou les dalles en pierre naturelle en pose collée. Des joints de fractionnement doivent être réalisés avec les profilés de la gamme Schlüter-DILEX dans le revêtement selon les normes en vigueur.

Des revêtements insensibles à la fissuration tels que le parquet ou la moquette peuvent être directement posés sur la chape une fois que l’humidité résiduelle spécifique liée au revêtement concerné est atteinte.

Pour de plus amples informations, se référer au manuel technique.

Caractéristiques techniques :

  1. Taille des plots : env. 40 mm
    Pas de pose : 50, 100 et 150 mm
    Tubes de chauffage correspondants : ø 12 mm
    La forme des plots assure un maintien parfait des tubes de chauffage sans qu’il soit nécessaire d’utiliser des agrafes de fixation.
  2. Liaisons :
    la liaison entre les dalles à plots s’effectue par superposition et emboîtement d'une rangée de plots.
  3. Surface utile : 1,4 x 0,8 m = 1,12 m²
    Hauteur des dalles : 23 mm (avec isolation acoustique de 5 mm)
  4. Conditionnement : 10 unités/carton = 11,2 m²
    Dimensions du carton : env. 1500 x 855 x 185 mm
  • Garantie :
    Sous réserve du respect des indications de mise en œuvre et d’une utilisation conforme du revêtement, Schlüter-Systems accorde une garantie de 5 ans sur le caractère fonctionnel et la non fissuration du revêtement.
  • Revêtement sans fissures :
    Le système Schlüter-BEKOTEC est conçu de sorte que les tensions dans la chape se transforment en micro-fissuration entre les plots. Il n’est pas nécessaire de prévoir une armature.
  • Structure sans déformation :
    L’ouvrage réalisé avec le système Schlüter-BEKOTEC est exempt de tensions, ce qui exclut tout risque de déformation. Il en est de même pour les sollicitations thermiques alternées, par ex. en cas de chape chauffante.
  • Une chape sans joint :
    Il est inutile de positionner des joints de fractionnement dans la chape car les tensions qui apparaissent sont réparties de manière homogène sur l’ensemble de la surface du système Schlüter-BEKOTEC.
  • Libre positionnement des joints de fractionnement dans le revêtement céramique ou en pierre naturelle :
    Grâce au système Schlüter-BEKOTEC, les joints de fractionnement au niveau du revêtement peuvent être positionnés librement en respectant les règles en vigueur, puisque la chape ne comporte pas de joints de fractionnement. Seules les règles en vigueur quant au dimensionnement des zones de revêtements doivent être respectées.
  • Mise en œuvre rapide  :
    Sous réserve d’utiliser la natte de découplage, une chape traditionnelle réalisée en combinaison avec le système Schlüter-BEKOTEC peut recevoir le revêtement en céramique ou en pierre naturelle dès qu’elle est accessible à la marche et dans le cas d'une chape chauffante, sans mise en chauffe préalable. La première mise en chauffe se fera sept jours après la fin de la pose et du jointoiement du revêtement.
  • Economie de matériaux :
    Pour un recouvrement de 8 mm au-dessus des plots, la masse de chape nécessaire n’est que d’env. 52 kg/m² ≈ 26 l /m². Un avantage réel lors des calculs de charges.
  • Un chauffage très réactif :
    Une structure de revêtement réalisée selon le système Schlüter-BEKOTEC en liaison avec un chauffage par le sol réagit plus rapidement aux variations de température qu’une structure traditionnelle car la masse à refroidir ou à chauffer est nettement plus faible. Le chauffage par le sol peut fonctionner en mode basse température avec une consommation d’énergie réduite, et être régulé afin de profiter au maximum des différents apports de chaleur (solaire, occupation des pièces, cheminée, etc...) et des périodes de présence dans les locaux.

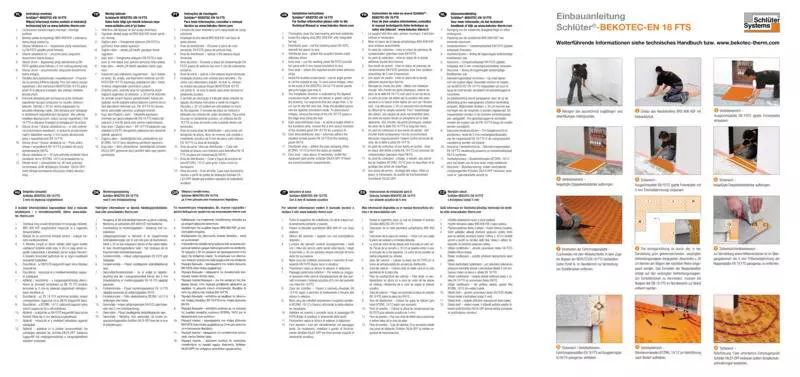

Comment installer le produit ?

  1. Schlüter-BEKOTEC-EN 18 FTS se pose sur un support plan et porteur. Les défauts de planéité doivent être au préalable compensés par un ragréage ou un ravoirage.
  2. La périphérie (murs, structures verticales et éléments traversants) doit être traitée à l’aide de la bande périphérique Schlüter-BEKOTEC-BRS 808 KSF (8 mm d’épaisseur). Cette bande comporte une embase autocollante double-face. La mise en place de la bande périphérique et le collage de l’embase ont pour effet de plaquer la bande périphérique contre le mur. La pose de la dalle à plots Schlüter-BEKOTEC-EN 18 FTS sur l’embase autocollante permet d’éviter que les chapes fluides ne coulent sous la dalle à plots lors de leur mise en œuvre.
  3. Afin d’éviter les ponts phoniques, un soin particulier doit être apporté à la découpe des dalles à plots Schlüter-BEKOTEC-EN 18 FTS. En effet, l’assemblage des dalles est réalisé par emboîtement sur un rang de plots de taille inférieure (voir photo).

    Dans la zone du collecteur et au niveau des seuils de portes, il est possible, pour faciliter le guidage des tubes, d’utiliser le panneau de mise à niveau lisse Schlüter-BEKOTEC-ENFG-TS. Celui-ci se pose sous les dalles à plots et se fixe à l’aide d’une bande adhésive double-face. Au niveau des seuils de portes, un soin particulier doit être apporté à la découpe de la couche d’isolant sous la dalle à plots. Le guide à clips autocollant Schlüter-BEKOTEC-ZRKL 10/12 permet la bonne fixation des tubes dans cette zone.

  4. Pour la réalisation du chauffage par le sol Schlüter-BEKOTEC-THERM, les tubes de chauffage de 12 mm de diamètre sont clipsés entre les plots. Les pas de pose des tubes doivent être définis en fonction de la puissance calorifique nécessaire.
  5. Dans le cadre de la réalisation de la chape, une chape en ciment frais de qualité CT-C25-F4, max. F5 ou en sulfate de calcium CA-C25-F4, max. F5 est réalisée avec une épaisseur minimale de 8 mm au-dessus des plots du panneau. Pour la compensation de hauteur, il est possible d’augmenter par endroits l’épaisseur de la chape jusqu’à un maximum de 20 mm. On pourra également réaliser une chape fluide CAF/CTF en tenant compte des caractéristiques spécifiques à ce système. Veiller à ce que les chapes soient compatibles avec ce type d'application.

    Nota : en fonction de l’application prévue, veiller à préalablement informer notre service technique de toute caractéristique divergente de la chape.

    S’il s’avère nécessaire d’éviter les ponts phoniques entre deux pièces, il convient alors de fractionner la chape aux seuils de portes au moyen du profilé de fractionnement Schlüter-DILEX-DFP.

  6. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) en tenant compte des indications de mise en œuvre de la fiche produit 6.1 (ou 6.2 ou 6.4). Les chapes en sulfate de calcium peuvent être recouvertes de la natte de découplage dès que l’humidité résiduelle est ≤ 2 %.
  7. La surface de la natte de désolidarisation peut alors recevoir immédiatement un revêtement en céramique ou en pierre naturelle en pose collée. Conformément aux règles en vigueur, le revêtement sur la natte de découplage doit être fractionné. Pour cela, il convient d’utiliser les profilés de fractionnement Schlüter-DILEX-BWB, -BWS, -KS ou -AKWS (voir fiches produit 4.6 - 4.8 et 4.18).
  8. Pour la réalisation des joints périphériques (liaison sol/murs), et pour éviter tout risque de pont phonique, mettre en œuvre le profilé périphérique Schlüter-DILEX-EK ou -RF (voir fiche produit 4.14), en prenant soin d’araser au préalable la bande périphérique Schlüter-BEKOTEC-BRS 808 KSF.
  9. Lors de la mise en œuvre du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM pour le chauffage par le sol, la phase de mise en chauffe peut démarrer dès le 7ème jour après l’achèvement des travaux. En partant de 25 °C, la température de départ sera augmentée chaque jour d’un maximum de 5 °C jusqu’à atteindre la température d’utilisation souhaitée.
  10. Les revêtements insensibles à la fissuration (par exemple, le parquet, les moquettes ou les revêtements plastiques) sont posés directement sur la chape Schlüter-BEKOTEC, sans natte de découplage. La hauteur de la chape devra alors être adaptée aux caractéristiques respectives des matériaux.

    Nota : outre les instructions de mise en œuvre usuelles, il convient d’observer le taux d’humidité résiduelle admis de la chape spécifique au revêtement sélectionné. Pour plus d’informations sur la mise en œuvre de revêtements non céramiques, consulter le manuel technique Schlüter-BEKOTEC-THERM ou contacter notre service technique.

A quoi sert le produit ?

Les dalles Schlüter-BEKOTEC-EN 18 FTS sont formées par emboutissage à partir d’une plaque en polystyrène résistant à la pression et comportent en sous-face un isolant contre les bruits de choc d’une épaisseur de 5 mm. Cet isolant acoustique est composé d’un mélange de fibres textiles. Schlüter-BEKOTEC-EN 18 FTS convient pour la réalisation de chapes traditionnelles en ciment ou en sulfate de calcium ainsi que de chapes fluides.

Comment entretenir ce produit

Les produits Schlüter-BEKOTEC-EN 18 FTS et ENFG sont imputrescibles et ne nécessitent pas d’entretien particulier. Avant et pendant la réalisation de la chape, il peut s’avérer nécessaire de protéger la dalle à plots par des mesures appropriées telles que la pose de planches afin d’éviter les dégradations mécaniques.
