Schlüter-BEKOTEC-EN-FK  La dalle à plots poids plume

Le système Schlüter-BEKOTEC permet de réaliser une chape flottante sans fissures et fonctionnelle tout en réduisant le temps de construction et la quantité de matériau. La structure des plots permet d’accueillir les tubes de chauffage de notre système de chauffage par le sol à faible consommation d’énergie BEKOTEC-THERM.

Schlüter-BEKOTEC-EN FK est une dalle à plots destinée à recevoir les tubes de chauffage BEKOTEC-THERM-HR ø 10 mm. Avec une hauteur de structure comprise seulement entre 20 et 27 mm (hors natte de découplage DITRA), BEKOTEC-EN FK est la structure la plus légère et la plus mince. Elle possède également un non-tissé sur sa face inférieure et se colle directement sur un support porteur compatible.

Schlüter-BEKOTEC-ENFGK est un panneau de mise à niveau qui se place devant le collecteur de circuit de chauffage. Cela facilite le montage des tubes de chauffage dans la zone du collecteur.


Schlueter©Schlüter-Systems France
Schlueter©Schlüter-Systems France
Schlueter©Schlüter-Systems France
zoom_out_map search
Schlueter
Schlueter
Schlueter

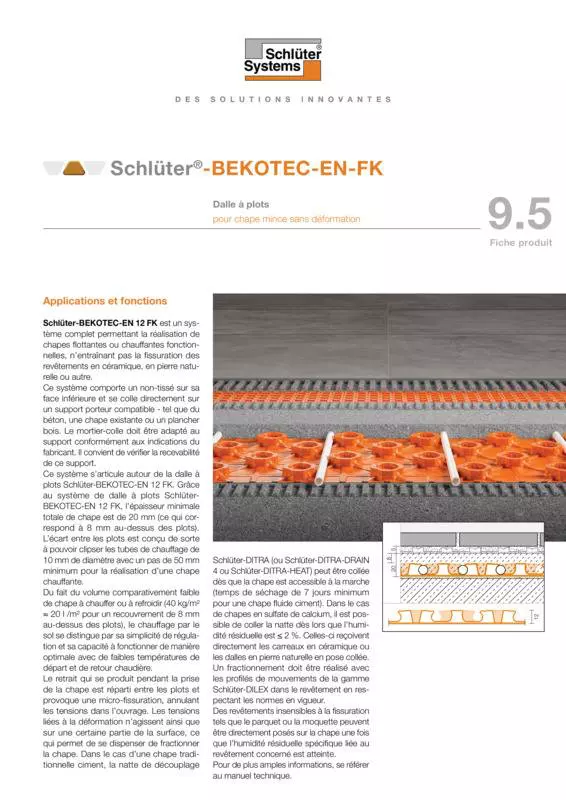

Informations générales sur les produits

Schlüter-BEKOTEC-EN 12 FK est un système complet permettant la réalisation de chapes flottantes ou chauffantes n’entraînant pas la fissuration du revêtement en céramique, en pierre naturelle ou autre.

Ce système comporte un non-tissé sur sa face inférieure et se colle directement sur un support porteur compatible - tel que du béton, une chape existante ou un plancher bois. Le mortier-colle doit être adapté au support conformément aux indications du fabricant. Il convient de vérifier la recevabilité de ce support.

Ce système s’articule autour de la dalle à plots Schlüter-BEKOTEC-EN 12 FK. Grâce au système de dalle à plots Schlüter-BEKOTEC-EN 12 FK, l’épaisseur minimale totale de chape est de 20 mm (c.-à-d. 8 mm au-dessus des plots). L’écart entre les plots est conçu de sorte à pouvoir clipser les tubes de chauffage de 10 mm de diamètre avec un pas de 50 mm minimum pour la réalisation d’une chape chauffante.

Du fait du volume comparativement faible de chape à chauffer ou à refroidir (40 kg/m² ≈ 20 l /m² pour un recouvrement de 8 mm au-dessus des plots), le chauffage par le sol se distingue par sa simplicité de régulation et sa capacité à fonctionner de manière optimale avec de faibles températures de départ et de retour chaudière.

Le retrait qui se produit pendant la prise de la chape est réparti entre les plots et provoque une micro-fissuration de la chape. Les tensions résultant de la déformation liée au retrait ne peuvent donc pas s’exercer sur l’ensemble de la surface. Il n'est donc plus nécessaire de positionner des joints de fractionnement dans la chape (il conviendra d'en mettre en œuvre uniquement lors de la pose du carrelage). Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (pour une chape en sulfate de calcium, le taux d’humidité résiduelle doit être ≤ 2 %). Celles-ci reçoivent directement les carreaux en céramique ou les dalles en pierre naturelle en pose collée. Des joints de fractionnement doivent être réalisés avec les profilés de la gamme Schlüter-DILEX dans le revêtement selon les normes en vigueur.

Des revêtements insensibles à la fissuration tels que le parquet ou la moquette peuvent être directement posés sur la chape une fois que l’humidité résiduelle spécifique liée au revêtement concerné est atteinte.

Pour de plus amples informations, se référer au manuel technique.

Caractéristiques techniques :

  1. Taille des plots : env. 44 mm
    Pas de pose : 50, 100 et 150 mm
    Tubes de chauffage correspondants : ø 10 mm
    La forme des plots assure un maintien parfait des tubes de chauffage sans qu’il soit nécessaire d’utiliser des agrafes de fixation.
  2. Liaisons :
    la liaison entre les dalles à plots s’effectue par superposition et emboîtement d'une rangée de plots.
  3. Surface utile : 1,1 x 0,7 m = 0,77 m²
    Hauteur de la dalle à plots : 12 mm
  4. Conditionnement : 10 unités/carton = 7,7 m²
    Dimensions du carton : env. 1160 x 800 x 80 mm
  • Garantie :
    Sous réserve du respect des indications de mise en œuvre et d’une utilisation conforme du revêtement, Schlüter-Systems accorde une garantie de 5 ans sur le caractère fonctionnel et la non fissuration du revêtement.
  • Revêtement sans fissures :
    Le système Schlüter-BEKOTEC est conçu de sorte que les tensions dans la chape se transforment en micro-fissuration entre les plots. Il n’est pas nécessaire de prévoir une armature.
  • Structure sans déformation :
    L’ouvrage réalisé avec le système Schlüter-BEKOTEC est exempt de tensions, ce qui exclut tout risque de déformation. Il en est de même pour les sollicitations thermiques alternées, par ex. en cas de chape chauffante.
  • Une chape sans joint :
    Il est inutile de positionner des joints de fractionnement dans la chape car les tensions qui apparaissent sont réparties de manière homogène sur l’ensemble de la surface du système Schlüter-BEKOTEC.
  • Libre positionnement des joints de fractionnement dans le revêtement céramique ou en pierre naturelle :
    Grâce au système Schlüter-BEKOTEC, les joints de fractionnement au niveau du revêtement peuvent être positionnés librement en respectant les règles en vigueur, puisque la chape ne comporte pas de joints de fractionnement. Seules les règles en vigueur quant au dimensionnement des zones de revêtements doivent être respectées.
  • Mise en œuvre rapide  :
    Sous réserve d’utiliser la natte de découplage, une chape traditionnelle réalisée en combinaison avec le système Schlüter-BEKOTEC peut recevoir le revêtement en céramique ou en pierre naturelle dès qu’elle est accessible à la marche et dans le cas d'une chape chauffante, sans mise en chauffe préalable. La première mise en chauffe se fera sept jours après la fin de la pose et du jointoiement du revêtement.
  • Economie de matériaux :
    Pour un recouvrement de 8 mm au-dessus des plots, la masse de chape nécessaire n’est que d’env. 40 kg/m² ≈ 20 l /m².
  • Un chauffage très réactif :
    Une structure de revêtement réalisée selon le système Schlüter-BEKOTEC en liaison avec un chauffage par le sol réagit plus rapidement aux variations de température qu’une structure traditionnelle car la masse à refroidir ou à chauffer est nettement plus faible. Le chauffage par le sol peut fonctionner en mode basse température avec une consommation d’énergie réduite, et être régulé afin de profiter au maximum des différents apports de chaleur (solaire, occupation des pièces, cheminée, etc...) et des périodes de présence dans les locaux.

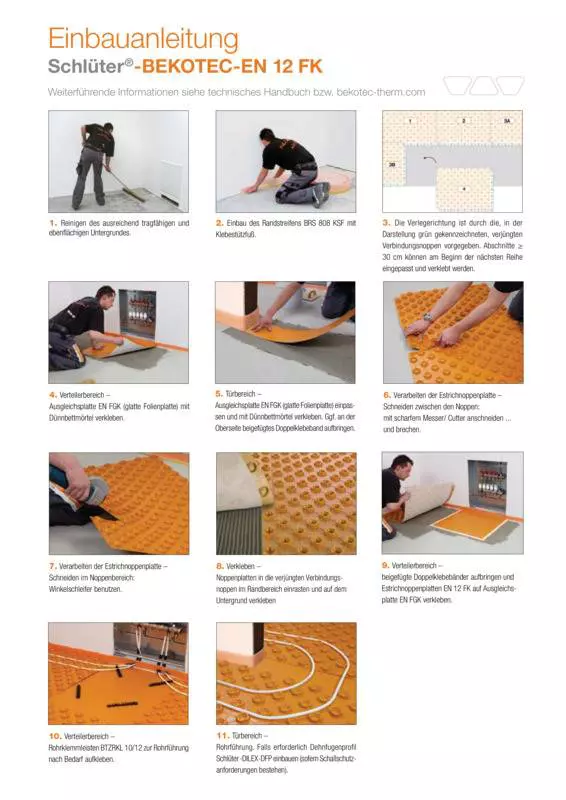

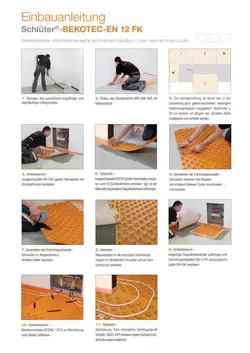

Comment installer le produit ?

  1. Schlüter-BEKOTEC-EN 12 FK est un système composite dont la face inférieure, recouverte d’un non-tissé, permet un ancrage mécanique dans le mortier-colle. Le support doit être porteur, plan et exempt de composants susceptibles d’empêcher l’adhérence. Les éventuelles reprises nécessaires doivent être réalisées avant la pose du système BEKOTEC-EN 12 FK.

    Le choix de la colle pour la pose des dalles Schlüter-BEKOTEC-EN 12 FK dépend de la nature du support. La colle doit être adaptée au support et à la dalle Schlüter-BEKOTEC-EN 12 FK. Pour la plupart des supports, il est possible d’utiliser un mortier-colle à prise hydraulique. Il convient de contrôler le cas échéant la compatibilité entre les matériaux. Le mortier-colle est appliqué sur le support à l’aide d’un peigne de 6 x 6 mm.

  2. La périphérie (murs, structures verticales et éléments traversants) doit être traitée à l’aide de la bande périphérique Schlüter-BEKOTEC-BRS 808 KSF (8 mm d’épaisseur).

    Cette dernière comporte une embase présentant, sur sa face inférieure, une bande adhésive, ce qui force la bande à se maintenir plaquée contre le mur, sans collage. La pose de la dalle à plots Schlüter-BEKOTEC sur l’embase autocollante permet d’éviter que les chapes fluides ne coulent sous la dalle à plots lors de leur mise en œuvre.

  3. Noyer le non-tissé des dalles à plots Schlüter-BEKOTEC-EN 12 FK dans le mortier-colle déposé sur le support. Respecter le temps ouvert de la colle. Un soin particulier doit être apporté à la découpe des dalles à plots Schlüter-BEKOTEC-EN 12 FK. En effet, l’assemblage des dalles est réalisé par emboîtement sur un rang de plots de taille inférieure (voir photo ci-contre).

    Dans la zone du collecteur et au niveau des seuils de portes, il est possible, pour faciliter le guidage des tubes, d’utiliser le panneau de mise à niveau lisse Schlüter-BEKOTEC-ENFGK. Celui-ci est recouvert de non-tissé en sous-face et se colle sur le support au mortier-colle. Si nécessaire, il est possible d’utiliser la bande adhésive double-face fournie pour fixer les dalles à plots sur les panneaux de mise à niveau. Le guide à clips autocollant Schlüter-BEKOTEC-ZRKL 10/12 permet la bonne fixation des tubes dans cette zone.

  4. Pour la réalisation du chauffage par le sol Schlüter-BEKOTEC-THERM, les tubes de chauffage de 10 mm de diamètre du système sont clipsés entre les plots. Les pas de pose des tubes doivent être définis en fonction de la puissance calorifique nécessaire.
  5. Réaliser une chape soit traditionnelle en ciment de qualité CT-C25-F4, max. F5 soit en sulfate de calcium CA-C25-F4, max. F5 avec une épaisseur minimale de 8 mm au-dessus des plots (granulation recommandée : 0-4 mm). Pour la compensation de hauteur, il est possible d’augmenter par endroits l’épaisseur de la chape jusqu’à un maximum de 15 mm. On pourra également réaliser une chape fluide CAF/CTF en tenant compte des caractéristiques spécifiques à ce système. Veiller à ce que les chapes soient compatibles avec ce type d'application.

    Nota : en fonction de l’application prévue, veiller à préalablement informer notre service technique de toute caractéristique divergente de la chape.

    S’il s’avère nécessaire d’éviter les ponts phoniques entre deux pièces, il convient alors de fractionner la chape aux seuils de portes au moyen du profilé de fractionnement Schlüter-DILEX-DFP.

  6. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) en tenant compte des indications de mise en œuvre de la fiche produit 6.1 (ou 6.2 ou 6.4). Les chapes en sulfate de calcium peuvent être recouvertes par la natte de découplage dès que l’humidité résiduelle est ≤ 2 %.
  7. Au niveau de la liaison sol/murs, utiliser le profilé de mouvements Schlüter-DILEX-EK ou -RF (voir fiche produit 4.14), en prenant soin d’araser au préalable la bande périphérique Schlüter-BEKOTEC-BRS 808 KSF.
  8. Lors de la mise en œuvre du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM, la phase de mise en chauffe peut démarrer dès le 7ème jour après l’achèvement des travaux. En partant de 25 °C, la température de départ sera augmentée chaque jour d’un maximum de 5 °C jusqu’à atteindre la température d’utilisation souhaitée.
  9. Les revêtements insensibles à la fissuration (par exemple, le parquet, les moquettes ou les revêtements plastiques) sont posés directement sur la chape Schlüter-BEKOTEC, sans natte de découplage. La hauteur de la chape devra alors être adaptée aux caractéristiques respectives des matériaux.
    Nota : outre les instructions de mise en œuvre usuelles, il convient d’observer le taux d’humidité résiduelle admis de la chape spécifique au revêtement sélectionné. Pour plus d’informations sur la mise en œuvre de revêtements non céramiques, consulter le manuel technique Schlüter-BEKOTEC-THERM ou contacter notre service technique.

A quoi sert le produit ?

Schlüter-BEKOTEC-EN 12 FK est obtenu par emboutissage à partir d’une plaque en polystyrène avec non-tissé résistant à la pression et convient pour la mise en œuvre de chapes traditionnelles en ciment ou en sulfate de calcium ainsi que pour des chapes fluides.

Comment entretenir ce produit

Les produits Schlüter-BEKOTEC-EN 12 FK et ENFGK sont imputrescibles et ne nécessitent pas d’entretien particulier. Avant et pendant la réalisation de la chape, il peut s’avérer nécessaire de protéger la dalle à plots par des mesures appropriées telles que la pose de planches afin d’éviter les dégradations mécaniques.
