Schlüter-BEKOTEC-EN  La dalle à plots avec isolant

Une chape flottante sans fissures, au fonctionnement sûr, qui réduit en outre considérablement le temps de construction et les matériaux utilisés : notre système Schlüter-BEKOTEC vous offre tous ces avantages et sert en même temps de base à notre système de chauffage au sol économe en énergie BEKOTEC-THERM.

Schlüter-BEKOTEC-EN est conçu pour recevoir les tuyaux de chauffage de 16 mm de ø BEKOTEC-THERM-HR. Avec une hauteur de structure comprise entre 52 et 69 mm (hors natte de découplage DITRA), elle constitue le système d’isolation parmi nos dalles à plots BEKOTEC et convient donc pour une utilisation dans des zones aux exigences d’isolation thermique (par ex. sur les planchers sur local non chauffé).

  • EN2520P - sans pellicule pour chape en ciment
  • EN1520PF - avec pellicule pour chape fluide

Schlüter-BEKOTEC-ENR est un panneau pour dalles à plots BEKOTEC-EN permettant d’optimiser la découpe, spécialement prévu pour les bordures et passages (comme p. ex. les portes et les niches) non munis de tubes de chauffage BEKOTEC-THERM-HR. Il se pose également dans la zone du collecteur de circuits de chauffage afin de faciliter le montage des tubes de chauffage.


Photo du produit BEKOTEC-EN 1©Schlüter-Systems France
Photo du produit BEKOTEC-EN 2©Schlüter-Systems France
Photo du produit BEKOTEC-EN 3©Schlüter-Systems France
Photo du produit BEKOTEC-EN 4©Schlüter-Systems France
Photo du produit BEKOTEC-EN 5©Schlüter-Systems France
Photo du produit BEKOTEC-EN 6©Schlüter-Systems France
Photo du produit BEKOTEC-EN 7©Schlüter-Systems France
zoom_out_map search
Photo du produit BEKOTEC-EN 1
Photo du produit BEKOTEC-EN 2
Photo du produit BEKOTEC-EN 3
Photo du produit BEKOTEC-EN 4
Photo du produit BEKOTEC-EN 5
Photo du produit BEKOTEC-EN 6
Photo du produit BEKOTEC-EN 7

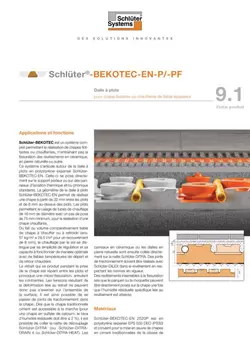

Informations générales sur les produits

Schlüter-BEKOTEC est un système complet permettant la réalisation de chapes flottantes ou chauffantes, n’entraînant pas la fissuration du revêtement céramique ou en pierre naturelle.

Ce système s’articule autour de la dalle à plots en polystyrène expansé Schlüter- BEKOTEC-EN. Celle-ci se pose directement sur le support porteur ou sur des panneaux d’isolation thermique et/ou phonique standards. La géométrie de la dalle à plots Schlüter-BEKOTEC-EN permet de réaliser une chape à partir de 32 mm entre les plots et de 8 mm au-dessus des plots. Les plots permettent le calage de tubes de chauffage de 16 mm de diamètre avec un pas de 75 mm minimum, pour la réalisation d’une chape chauffante.

Du fait du volume comparativement faible de chape à chauffer ou à refroidir (57 kg/m² ≈ 28,5 l/m² pour un recouvrement de 8 mm au-dessus des plots), le chauffage par le sol se distingue par sa simplicité de régulation et sa capacité à fonctionner de manière optimale avec de faibles températures de départ et de retour chaudière.

Le retrait qui se produit pendant la prise de la chape est réparti entre les plots et provoque une micro-fissuration de la chape. Les tensions résultant de la déformation liée au retrait ne peuvent donc pas s’exercer sur l’ensemble de la surface. Il n'est donc plus nécessaire de positionner des joints de fractionnement dans la chape (il conviendra d'en mettre en œuvre uniquement lors de la pose du carrelage). Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) (pour une chape en sulfate de calcium, le taux d’humidité résiduelle doit être ≤ 2 %). Les carreaux en céramique ou les dalles en pierre naturelle sont ensuite collés directement sur la natte Schlüter-DITRA. Des joints de fractionnement doivent être réalisés avec les profilés de la gamme Schlüter-DILEX dans le revêtement selon les normes en vigueur.

Des revêtements insensibles à la fissuration tels que le parquet ou la moquette peuvent être directement posés sur la chape une fois que l’humidité résiduelle spécifique liée au revêtement concerné est atteinte.

Caractéristiques techniques :

  1. Dimensions des plots : 65 mm de diamètre
    Pas de pose des tubes de chauffage : 75 mm
    Tubes de chauffage correspondant : ø 16 mm
    Les plots présentent une encoche sur tout le pourtour permettant une fixation des tubes de chauffage par clipsage.
  2. Liaisons : la liaison entre les dalles à plots est réalisée par emboîtement.
    Les dalles à plots Schlüter-BEKOTEC peuvent être posées côté court contre côté long. Les découpes de panneaux sont ainsi réduites au minimum lors de la pose.
  3. Dimensions des dalles (surface utile) :
    75,5 x 106 cm = 0,8 m²
    Epaisseur des dalles : 44 mm
  4. Conditionnement : 20 unités/carton = 16 m²
    Dimensions du carton : env. 120 x 80 x 60 cm
  5. Les angles des emballages sont renforcés.
  • Garantie :
    Sous réserve du respect des indications de mise en œuvre et d’une utilisation conforme du revêtement, Schlüter-Systems accorde une garantie de 5 ans sur le caractère fonctionnel et la non fissuration du revêtement. Par ailleurs, le système BEKOTEC-THERM est sous Avis Technique CSTB.

  • Un revêtement sans fissures :
    Le système Schlüter-BEKOTEC est conçu de sorte que les tensions dans la chape se transforment en micro-fissuration entre les plots. Il n’est pas nécessaire de prévoir une armature.

  • Structure sans déformation :
    L'ouvrage réalisé avec le système Schlüter-BEKOTEC est exempt de tensions, ce qui exclut tout risque de déformation. Il en est de même pour les chocs thermiques, par ex. lors de la mise en œuvre de chape chauffante.

  • Une chape sans joint :
    Il est inutile de positionner des joints de fractionnement dans la chape puisque les tensions qui apparaissent sont réparties de manière homogène sur l’ensemble de la surface du système Schlüter-BEKOTEC.

  • Libre positionnement des joints de fractionnement dans le revêtement en céramique ou en pierre naturelle :
    Grâce au système Schlüter-BEKOTEC, les joints de fractionnement du revêtement peuvent être positionnés librement selon les règles en vigueur, puisque la chape ne comporte pas de joints de fractionnement. Seules les règles en vigueur quant au dimensionnement des zones de revêtements doivent être respectées.

  • Mise en œuvre rapide :
    Sous réserve d’utiliser la natte de découplage, une chape traditionnelle réalisée en combinaison avec le système Schlüter-BEKOTEC peut recevoir le revêtement en céramique ou en pierre naturelle dès qu’elle est accessible à la marche et dans le cas d'une chape chauffante, sans mise en chauffe préalable. La première mise en chauffe se fera sept jours après la fin de la pose et du jointoiement du revêtement.

  • Hauteur de construction réduite :
    Le système Schlüter-BEKOTEC permet de réduire de 37 mm au maximum la hauteur de la structure par rapport à une chape chauffante selon la norme DIN 18 560-2 ou le DTU 65.14.

  • Economie de matériaux :
    Pour un recouvrement de 8 mm au-dessus des plots, la masse de chape nécessaire n’est que d’env. 57 kg/m² ≈ 28,5 l /m². Un avantage réel lors des calculs de charges.

  • Un chauffage très réactif :
    Une structure de revêtement réalisée selon le système Schlüter-BEKOTEC en liaison avec un chauffage par le sol réagit plus rapidement aux variations de température qu’une structure traditionnelle, car la masse à refroidir ou à chauffer est nettement plus faible. Le chauffage par le sol peut fonctionner en mode basse température avec une consommation d’énergie réduite et être régulé afin de profiter au maximum des différents apports de chaleur (solaire, occupation des pièces, cheminée, etc...) et des périodes de présence dans les locaux.

Comment installer le produit ?

  1. Schlüter-BEKOTEC-EN se pose sur un support plan et porteur. Les défauts de planéité du support doivent être compensés par un ragréage ou un ravoirage. Des isolants thermiques doivent être, si nécessaire, posés sur le support, conformément aux normes en vigueur. Si des câbles ou des canalisations sont posés sur le support, ils doivent être noyés dans le ravoirage. L’isolation phonique doit être disposée en continu sur toute la surface, au-dessus du ravoirage.
    La compressibilité maximale CP3 (≤ 3 mm) est un facteur important lors du choix des couches d’isolation adéquates (pour la France, SC1 a ou b 1 à 2 CH). En cas de manque de réservation pour la réalisation d’une isolation à base de polystyrène ou de fibres minérales, l’utilisation de Schlüter-BEKOTEC-BTS de 5 mm d’épaisseur permet d’améliorer sensiblement l’isolation contre les bruits de choc.

  2. Les chants du revêtement au niveau des murs ou des éléments verticaux doivent être désolidarisés au moyen de la bande périphérique de 8 mm d’épaisseur Schlüter-BEKOTEC-BRS 810. Le film en embase de la bande périphérique doit être posé entre le support (ou sur la couche isolante supérieure) et la dalle à plots.
    Pour la mise en œuvre d’une chape fluide, on utilisera la bande périphérique Schlüter-BEKOTEC-BRS 808 KF munie d’une embase à coller sous la dalle et d’une bande autocollante pour la fixation au mur, permettant d’éliminer tout risque d’humidification des murs et d’éviter aux chapes autolissantes de couler sous les dalles lors de leur mise en œuvre.

  3. Les dalles à plots Schlüter-BEKOTEC-EN doivent être coupées sur mesure. Le panneau lisse de compensation Schlüter-BEKOTEC-ENR 1520P permet une découpe économique des matériaux. Les dalles sont munies d’un assemblage à rainure et languette qui permet de les emboîter entre elles.

  4. Pour la réalisation du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM, la forme particulière des plots permet de clipser les tubes de chauffage d’un diamètre de 16 mm. Les pas de pose des tubes doivent être définis en fonction de la puissance calorifique nécessaire.

  5. Réaliser une chape soit traditionnelle en ciment de qualité CT-C25-F4, max. F5 soit en sulfate de calcium CA-C25-F4, max. F5 avec une épaisseur minimale de 8 mm au-dessus des plots (granulation recommandée : 0-4 mm). Pour la compensation de hauteur, il est possible d’augmenter par endroits l’épaisseur de la chape jusqu’à un maximum de 25 mm. On pourra également réaliser une chape fluide CAF/CTF en tenant compte des caractéristiques spécifiques à ce système. Veiller à ce que les chapes soient compatibles avec ce type d'application. Attention : la dalle à plots EN 2520 P nécessite, quant à elle, la réalisation d'une chape ciment traditionnelle.
    Nota : en fonction de l’application prévue, veiller à préalablement informer notre service technique de toute caractéristique divergente de la chape.
    S’il s’avère nécessaire d’éviter les ponts phoniques au niveau des portes, il convient alors de fractionner la chape à ces endroits au moyen du profilé de fractionnement Schlüter-DILEX-DFP.

  6. Dès que la chape traditionnelle ciment est accessible à la marche, il est possible de coller la natte de découplage Schlüter-DITRA (ou Schlüter-DITRA-DRAIN 4 ou Schlüter-DITRA-HEAT) en tenant compte des indications de mise en œuvre de la fiche produit 6.1 (ou 6.2 ou 6.4). Les chapes en sulfate de calcium peuvent être recouvertes de la natte de découplage dès que l’humidité résiduelle est ≤ 2 %.

  7. La natte de découplage peut alors recevoir immédiatement un revêtement en céramique, en pierre naturelle ou synthétique en pose collée. Conformément aux normes en vigueur, le revêtement sur la natte de découplage doit être fractionné. Pour cela, il convient d’utiliser les profilés de fractionnement Schlüter-DILEX-BWB, -BWS, -KS ou -AKWS (voir fiches produit 4.6 - 4.8 et 4.18).

  8. Au niveau de la liaison sol/murs, utiliser le profilé de mouvements Schlüter-DILEX-EK ou -RF (voir fiche produit 4.14), en prenant préalablement soin d’araser la bande périphérique Schlüter-BEKOTEC-BRS.

  9. Lors de la mise en œuvre du plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM, la phase de mise en chauffe peut démarrer dès le 7ème jour après l’achèvement des travaux. En partant de 25 °C, la température de départ sera augmentée chaque jour de 5°C maximum jusqu’à atteindre la température d’utilisation souhaitée.

  10. Les revêtements insensibles à la fissuration (par exemple, le parquet, les moquettes ou les revêtements plastiques) sont posés directement sur la chape Schlüter-BEKOTEC, sans natte de découplage. La hauteur de la chape devra alors être adaptée aux caractéristiques respectives des matériaux. Nota : outre les instructions de mise en œuvre usuelles, il convient d’observer le taux d’humidité résiduelle admis pour la chape en fonction du revêtement choisi.
    Pour plus d’informations sur la mise en œuvre de revêtements non céramiques, consulter le manuel technique Schlüter-BEKOTEC-THERM ou contacter notre service technique.

A quoi sert le produit ?

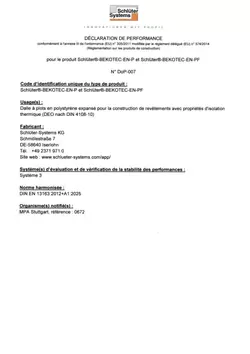

Schlüter-BEKOTEC-EN 2520P est en polystyrène expansé EPS 033 DEO (PS30) et convient pour la mise en œuvre de chapes en ciment traditionnelles de la classe de solidité minimum CT-C25-F4 (ZE 00) ou de chapes en sulfate de calcium CA-C25-F4 (AE 20). Schlüter-BEKOTEC-EN 1520PF est en polystyrène EPS 033 DEO (PS 25) avec une face pelliculée et convient particulièrement pour les chapes fluides.

Comment entretenir ce produit

Les produits Schlüter-BEKOTEC-EN sont imputrescibles et ne nécessitent pas d’entretien particulier. Avant et pendant la réalisation de la chape, il peut s’avérer nécessaire de protéger la dalle à plots en polystyrène par des mesures appropriées telles que la pose de planches afin d’éviter d’endommager les plots.
