Schlüter-DITRA-HEAT-PS  Pose rapide grâce à la technologie Peel & Stick (autocollante)

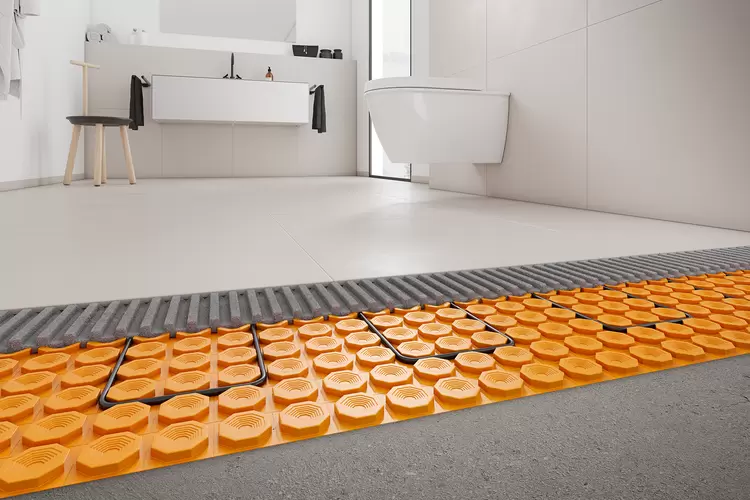

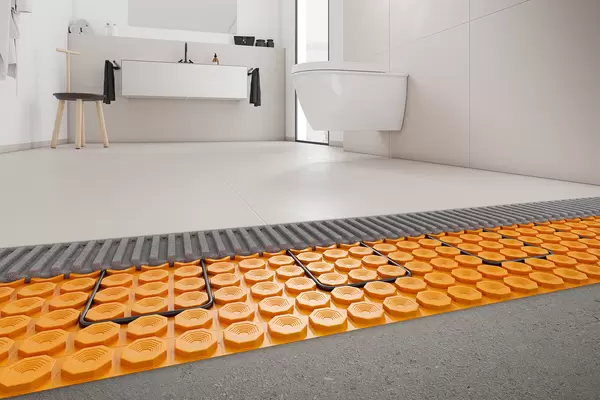

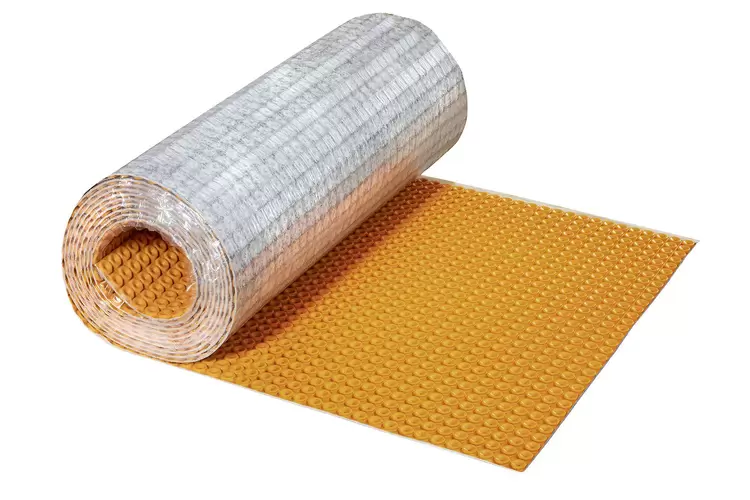

Schlüter-DITRA-HEAT-PS est une natte en polypropylène présentant une structure à plots en queue d’aronde et revêtue d’un non-tissé autocollant sur sa face inférieure. Elle sert de support universel pour la réalisation de revêtements carrelés, assure les fonctions de désolidarisation et d’égalisation de la pression de vapeur, et permet la mise en place des câbles de chauffage électrique Schlüter-DITRA-HEAT-E-HK et DITRA-HEAT-E-CHC.

L'utilisation de DITRA-HEAT-PS est strictement réservée au sol en intérieur. Le support recevant la natte DITRA-HEAT-PS doit être plan, propre, dépoussiéré, sec, lisse, solide et porteur et résister aux déformations. Pour commencer la pose de DITRA-HEAT-PS, il suffit tout simplement de retirer le film protecteur et de poser la natte sur le support. La natte peut être soulevée et repositionnée tant qu'aucune pression n'a été exercée. Dès la première pression, la natte est définitivement collée au support. Les câbles de chauffage peuvent être posés immédiatement après avoir collé la natte au support, en respectant une distance de 9 cm (tous les 3 plots) entre eux.

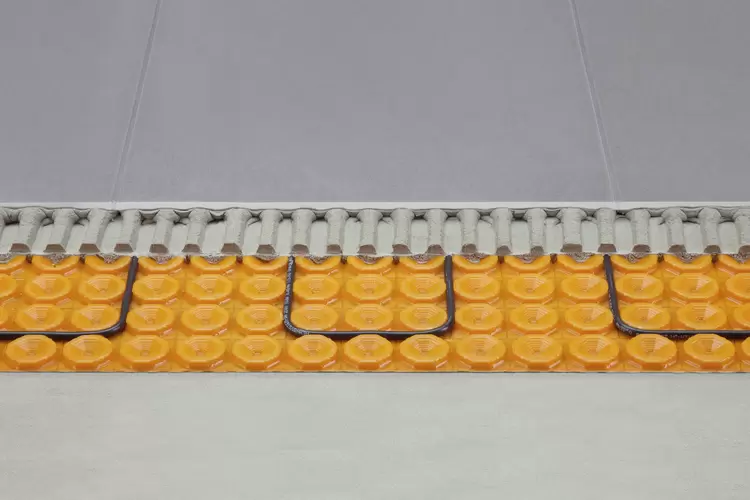

Le carrelage est directement collé sur DITRA-HEAT-PS conformément aux règles en vigueur. Le mortier-colle vient s'ancrer dans les cavités de la natte DITRA-HEAT-PS.

La natte Schlüter-DITRA-HEAT-PS peut être mise en œuvre en tant que protection à l’eau si les pontages sont réalisés avec les bandes Schlüter-KERDI-KEBA collées à la Schlüter-KERDI-COLL-L et peut donc être installée dans des pièces humides. DITRA-HEAT-PS ne dispose pas d’un agrément ETA ou d’une certification abP. Si ce type d’agrément ou de certification est nécessaire, nous recommandons l’utilisation des nattes Schlüter-DITRA-HEAT/-HEAT-DUO qui sont, elles, collées au support avec un mortier-colle.

Récapitulatif des fonctions

a) Découplage

DITRA-HEAT-PS permet de désolidariser le revêtement du support et de neutraliser ainsi les tensions résultant des différences de dilatation entre le support et le revêtement carrelé. De même, les fissures existantes dans le support sont pontées et ne se transmettent pas au carrelage.

b) Protection à l'eau sous carrelage (SPEC)

DITRA-HEAT-PS est une natte en polypropylène imperméable à l'eau, présentant une valeur relativement élevée d'étanchéité à la diffusion de la vapeur d'eau. A moins qu’une étanchéité composite certifiée ne soit nécessaire, DITRA-HEAT-PS peut être utilisée comme protection à l’eau à condition de réaliser un pontage soigneux des lés de la natte ainsi que les remontées en liaison sol/murs.

DITRA-HEAT-PS protège ainsi la structure sous-jacente contre les endommagements dus à la pénétration d'humidité et de substances agressives.

Nota :
lorsqu'une étanchéité composite avec certificat d'agrément technique général ou agrément technique européen (ETA, European Technical Assessment) est requise, l'utilisation des nattes DITRA-HEAT/-DUO pour une pose dans du mortier-colle et munies d'un tel agrément s'impose.

c) Répartition des charges

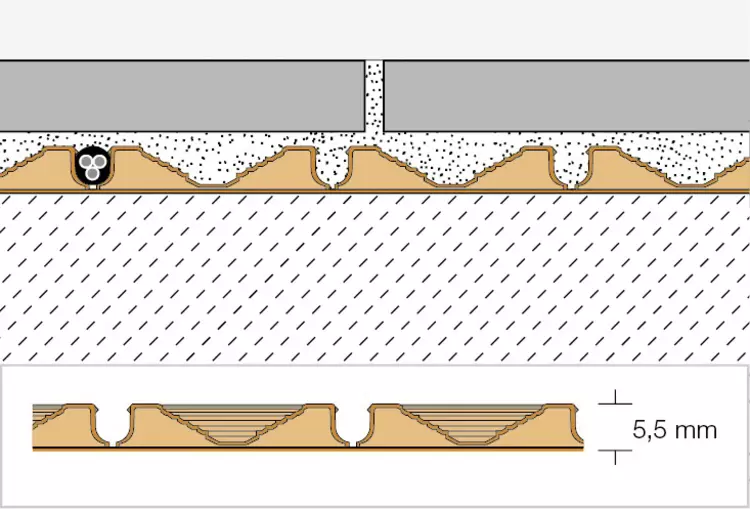

Les carreaux posés sur DITRA-HEAT-PS doivent présenter un format minimal de 5 x 5 cm et une épaisseur minimale de 5,5 mm. Les cavités de DITRA-HEAT-PS remplies de mortier-colle permettent de diriger directement dans le support les charges de circulation qui s'exercent sur le revêtement carrelé. Les revêtements carrelés posés sur DITRA-HEAT-PS supportent donc une charge élevée.

DITRA-HEAT-PS est conçue pour résister à des charges de circulation de 3 kN/m² max, comme par ex. dans des locaux privés et à faible trafic (habitations, bureaux, bâtiments administratifs, restaurants, hôtels, salles de conférence, salles de réunion, chambres d’hôpitaux etc.).

Il convient d'éviter tout choc provoqué par des objets durs sur les revêtements en céramique posés sur DITRA-HEAT-PS.

d) Adhérence

Le film autocollant du non-tissé DITRA-HEAT-PS assure une adhérence parfaite au support et l'ancrage mécanique du mortier-colle dans les cavités garantit une bonne adhérence du carrelage. La pose de DITRA-HEAT-PS est strictement réservée au sol en intérieur.

Supports pour Schlüter-DITRA-HEAT-PS

Vérifier l’état du support avant la pose de la natte DITRA-HEAT-PS afin de s’assurer que celui-ci est plan, porteur, sec, propre et compatible avec les matériaux à mettre en œuvre. Éliminer de la surface toutes les substances susceptibles de nuire à l'adhérence. Réaliser les travaux de planéité, compensation de hauteur ou création d’une pente avant la pose de DITRA-HEAT-PS.

Afin de garantir l'efficacité du sol tempéré électrique, nous conseillons la mise en place d'une isolation thermique en cas de pose au-dessus de locaux non chauffés ou non-isolés.

Pour accélérer la montée en température du carrelage sur des chapes non isolées, nous recommandons l'utilisation de DITRA-HEAT-DUO-PS.

DITRA-HEAT-PS ne peut être installée sur des éléments de construction en contact direct avec le sol naturel, si ceux-si ne sont pas protégés contre la pénétration d’humidité et d'eau sous pression. Une protection efficace doit obligatoirement être réalisée en amont.

Béton

Le béton subit un processus complexe de retrait, entraînant une déformation. Le béton et le béton précontraint peuvent, en outre, subir des tensions créées par la dilatation du béton.

Grâce à DITRA-HEAT-PS, les tensions créés entre le béton et le carrelage sont absorbées, permettant ainsi de poser le carrelage env. 28 jours après l'application du béton.

Chapes en ciment

Selon les règles en vigueur, les dalles, les chapes flottantes ou désolidarisées doivent être âgées de 15 jours et les chapes adhérentes d'1 mois, et présenter une humidité résiduelle inférieure à 2 % avant la pose du carrelage.

Les chapes flottantes et chauffantes ont néanmoins tendance à se déformer ou fissurer en raison des sollicitations et changements de température. DITRA-HEAT-PS permet de poser les carreaux dès que la chape est accessible à la marche (environ 3 à 5 jours pour les chapes traditionnelles et avec une aération appropriée) sans attendre son séchage complet.

Les éventuelles fissurations et déformations ultérieures de la chape sont neutralisées par DITRA-HEAT-PS et ne sont pas transmises dans le revêtement carrelé.

Chape en sulfate de calcium

Selon les règles en vigueur, les chapes en sulfate de calcium (chapes anhydrites) doivent présenter une humidité résiduelle inférieure ou égale à 0,5 % lors de la pose du carrelage. La mise en œuvre de DITRA-HEAT-PS permet de poser un revêtement carrelé dès que l’humidité résiduelle est inférieure ou égale à 2 %.

Si nécessaire, la surface de la chape devra être traitée conformément aux normes en vigueur et aux recommandations du fabricant (ponçage, application d’un primaire). DITRA-HEAT-PS peut ensuite être collée sur la chape ainsi réalisée. La chape est ainsi protégée contre toute pénétration d'humidité. Les chapes en sulfate de calcium sont sensibles à l’humidité et doivent être protégées contre toute pénétration d’eau.

Chapes chauffantes

DITRA-HEAT-PS peut également être posée sur des chapes chauffantes selon les instructions ci-dessus (ciment, sulfate de calcium). Grâce à Schlüter-DITRA-HEAT-PS, la mise en chauffe peut démarrer dès le 7ème jour après la pose et le jointoiement du carrelage. Partant d’une température de départ chaudière de 25 °C, la température peut être augmentée de 5°C maximum par jour jusqu’à atteindre la température d’utilisation maximale de 40 °C.

Nota :
le montage de DITRA-HEAT-PS au-dessus de chapes chauffantes permet, grâce au régulateur avec sonde, de réaliser un sol tempéré personnalisé des zones souhaitées, indépendamment du chauffage principal. Ce dernier peut ainsi être totalement arrêté pendant les demi-saisons. DITRA-HEAT-PS permet également de pallier une demande ponctuelle plus importante en chauffage. (DITRA-HEAT-DUO-PS ayant une barrière thermique, elle ne doit pas être posée sur un plancher chauffant.)

Revêtements de sol PVC

Le support doit être suffisamment porteur et conçu ou traité de manière à ce que le verso autocollant de DITRA-HEAT-PS puisse y adhérer. La compatibilité entre la colle et le support doit préalablement être vérifiée. N'utiliser DITRA-HEAT-PS que sur des supports exempts de solvants, de plastifiants et d'huiles.

Panneaux d’aggloméré et de contreplaqué

Ces matériaux sont soumis à des déformations importantes causées par les variations de l'humidité atmosphérique. Il convient donc d'utiliser des panneaux d'aggloméré ou de contre-plaqué avec traitement hydrofuge.

Ces panneaux peuvent être utilisés au sol en intérieur. L'épaisseur des panneaux doit être choisie en fonction des besoins.

La fixation doit être assurée par des vis suffisamment rapprochées. L'aboutage des panneaux doit être réalisé par un assemblage à rainure et languette avec montage collé. Respecter un joint périphérique d'environ 10 mm. DITRA-HEAT-PS permet de neutraliser les tensions résultant des différences de dilatation entre le support et le revêtement carrelé, et de protéger le support contre toute pénétration d’eau.

Planchers en bois

Si les planchers de bois sont suffisamment porteurs, correctement vissés et présentent un assemblage à rainure et languette, il est alors possible d'y coller la natte DITRA-HEAT-PS, en ayant pris soin, au préalable, si nécessaire, un primaire d'accrochage. L'emploi d'une couche supplémentaire de panneaux d'aggloméré ou ou de contreplaqué est toutefois recommandé. Avant la pose de la natte DITRA-HEAT-PS, le support en bois doit se trouver à son point d’équilibre d’humidité. Les irrégularités du sol doivent être préalablement compensées par des mesures appropriées.

1. Vérifier l’état du support avant la pose de la natte DITRA-HEAT-PS afin de s’assurer que celui-ci est plan, porteur, sec, propre et compatible avec les matériaux à mettre en œuvre. Éliminer de la surface toutes les substances susceptibles de nuire à l'adhérence. Les irrégularités, les différences de niveau ou les flaches du support doivent être reprises afin d’obtenir un support plan avant la pose de la natte.
2. Veiller à dépoussiérer le support avant la pose.

   Nota :
   appliquer, si nécessaire, un primaire d’accrochage sur le support.

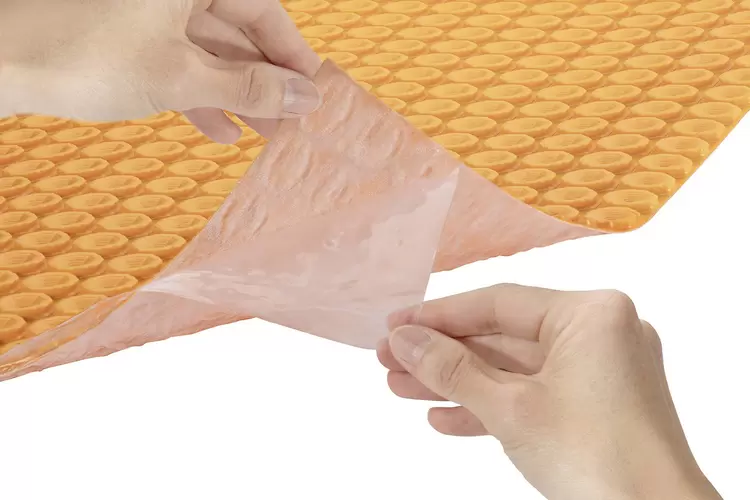

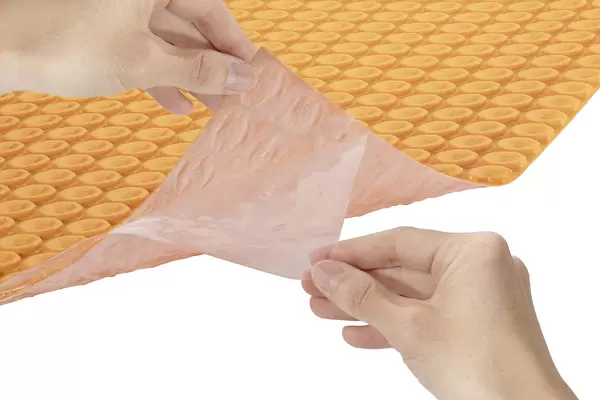

3. Découper les lés de la natte DITRA-HEAT-PS et les disposer sur le sol. Retirer le film protecteur de la partie autocollante en sous-face et coller la natte en appuyant fortement à l’aide d’une taloche ou d’un rouleau sur toute la surface.

   Nota :
   lors de la pose de la natte en rouleaux, nous recommandons d’aligner précisément DITRA-HEAT-PS et de la tendre légèrement pendant la mise en œuvre sur le support. De simples ajustements peuvent encore être effectués avant le collage de la natte sur le support. La trame de découpe Easycut réduit au minimum l'effet mémoire de forme.

4. Afin d’éviter tout risque de dégradation ou de décollement de la natte DITRA-HEAT-PS lors de la pose des carreaux, il est recommandé de la protéger à l’aide de planches (en particulier au niveau du point de stockage et lors du transport des matériaux).

   Utilisation de composants électriques Schlüter-DITRA-HEAT-E (respecter la fiche technique 6.6)

   L'installation électrique ne peut être effectuée que par un électricien agréé (EN 60335-1).
5. Poser les câbles chauffants avec une taloche ou un rouleau directement après le collage de la natte DITRA-HEAT-PS. Une découpe sur la natte doit être prévue dans la zone de l’extrémité du câble chauffant.
6. Poser les sondes dans la natte DITRA-HEAT-PS préalablement collée. La sonde étant noyée dans le mortier-colle sur la natte et ne pouvant plus être retirée, nous recommandons la pose d’une seconde sonde en tant que sonde de réserve (celle-ci est fournie avec le régulateur). Les sondes doivent être centrées entre deux boucles de câble de chauffage.

Nota : Avant de noyer une sonde dans le mortier-colle, mesurer sa valeur de résistance, par ex. à l’aide du testeur de câbles DITRA-HEAT-E-CT et la comparer avec les valeurs figurant dans la notice du régulateur.

Des informations complémentaires pour la mise en œuvre des composants électriques de la gamme Schlüter-DITRA-HEAT-E sont disponibles dans les instructions fournies avec chaque produit ainsi que dans la fiche technique 6.6 Schlüter-DITRA-HEAT-E.

Protection à l'Eau avec Schlüter-DITRA-HEAT-PS

A moins qu’une étanchéité composite certifiée ne soit nécessaire, DITRA-HEAT-PS peut être utilisée comme protection à l’eau à condition de réaliser un pontage soigneux des lés de la natte ainsi que les remontées en liaison sol/murs.

Si une étanchéité composite avec certificat d'agrément technique général ou agrément technique européen (ETA, European Technical Assessment) est requise, l'utilisation des nattes DITRA-HEAT/-DUO pour une pose dans du mortier-colle s'impose, ces nattes possédant un tel agrément.

DITRA-HEAT-PS protège le support de tout dommage lié aux pénétrations d'humidité ou de substances agressives. Pour réaliser le pontage des lés de la natte, appliquer la colle Schlüter-KERDI-COLL-L et y noyer la bande de pontage Schlüter-KERDI-KEBA d'une largeur minimale de 12,5 cm. Pour réaliser l'étanchéité en liaison sol/murs, une bande KERDI-KEBA de largeur adaptée sera collée au sol sur DITRA-HEAT-PS et au niveau du mur directement sur le support. La largeur de la bande KERDI-KEBA ne devra pas être inférieure à 12,5 cm. De même, les raccordements aux éléments fixes, p. ex. les portes ou les fenêtres en bois ou en PVC peuvent être réalisés dans les règles de l’art avec KERDI-KEBA. Pour ce faire, appliquer tout d’abord Schlüter-KERDI-FIX sur les surfaces de collage des éléments fixes. Coller ensuite la largeur restante sur toute sa surface sur DITRA-HEAT-PS à l'aide de la colle KERDI-COLL-L.

La compatibilité de KERDI-FIX avec le matériau correspondant des éléments fixes doit être vérifiée au cas par cas. DITRA-HEAT-PS doit être découpée au niveau des joints de mouvements ou des joints de structure existants, et le pontage des lés doit être réalisé avec Schlüter-KERDI-FLEX en pose collée. Les câbles de chauffage ne doivent pas être posés au-dessus de joints de dilatation ou de retrait.

Sur support flottant, on privilégiera l’utilisation de la bande KERDI-FLEX au niveau des liaisons sol/murs. Une autre solution consiste à utiliser KERDI-KEBA en formant une boucle appropriée.

DITRA-HEAT-PS est une natte en polypropylène présentant une structure à plots en queue d’aronde et une trame de découpe Easycut. Le non-tissé sur sa face inférieure est muni d'un film autocollant spécial thermoplastique, insoluble dans l'eau et exempt de tout solvant. La hauteur de la structure à plots est d'env. 5,5 mm.

Le polypropylène ainsi que le film autocollant ne résistant pas aux UV à long terme, le produit doit être protégé contre tout ensoleillement direct intense, aussi bien lors du stockage que de sa mise en œuvre. La période de stockage recommandée (dans un environnement sec et à l'abri du gel (5-30°C)) avant mise en œuvre est de 18 mois maximum.

DITRA-HEAT-PS doit être posée à une température ambiante entre 5 et 30°C.

Propriétés des matériaux et domaines d'application

DITRA-HEAT-PS est imputrescible, imperméable, permet d'absorber les mouvements et de ponter les fissures. La natte présente une résistance très élevée à l'action des solutions aqueuses, des sels, des acides et des bases, à de nombreux solvants organiques, aux alcools et aux huiles. Le film autocollant est insoluble dans l'eau et adhère définitivement sur tout support exempt de solvants, de plastifiants et d'huiles.

La résistance aux sollicitations spécifiques devra être considérée au cas par cas, en fonction de la concentration, de la température et de la durée d'exposition prévisibles. La natte présente également une résistance élevée à la diffusion de vapeur d'eau. Le matériau de DITRA-HEAT-PS et du film autocollant sont inoffensifs pour la santé. Le film protecteur en polyéthylène ainsi que le matériel d'emballage sont entièrement recyclables.

Le choix de la natte doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles. Les informations suivantes sont donc d’ordre purement général.

Les revêtements posés sur la natte DITRA-HEAT-PS peuvent « sonner creux » lors de circulation avec des chaussures à semelle dure ou lors de la chute d'objets.

L'utilisation de DITRA-HEAT-PS est strictement réservée au sol en intérieur.
