Schlüter-DITRA-HEAT-E-HK  Câble de chauffage électrique pour le système DITRA-HEAT-E

Le câble de chauffage électrique Schlüter-DITRA-HEAT-E-HK se pose dans la natte de découplage Schlüter-DITRA-HEAT et s'utilise aussi bien au sol qu'au mur. Le câble est disponible dans des longueurs allant de 4 à 244 mètres. Le système peut être mis en œuvre en tant que protection à l'eau sous carrelage, en respectant les volumes de sécurité électrique concernant la pose des câbles chauffants et des régulateurs, conformément à la norme NF C 15-100-701.


Schlüter-DITRA-HEAT-E-HK  Câble de chauffage électrique pour le système DITRA-HEAT-E

Photo du produit DITRA-HEAT-E-HK 1©Schlüter-Systems France
Photo du produit DITRA-HEAT-E-HK 2©Schlüter-Systems France
Photo du produit DITRA-HEAT-E-HK 3©Schlüter-Systems France
zoom_out_map search
Photo du produit DITRA-HEAT-E-HK 1
Photo du produit DITRA-HEAT-E-HK 2
Photo du produit DITRA-HEAT-E-HK 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











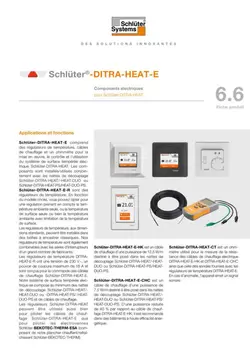

Informations générales sur les produits

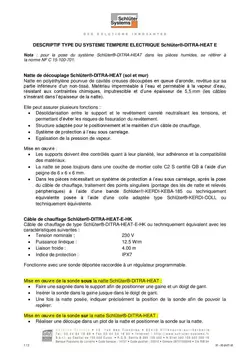

Schlüter-DITRA-HEAT-E-HK est un câble de chauffage d’une puissance de 12,5 W/m destiné à être posé dans les nattes de découplage DITRA-HEAT/DITRA-HEAT-DUO ou DITRA-HEAT-PS/DITRA-HEAT-DUO-PS.

Les câbles de chauffage du système DITRA-HEAT-E doivent uniquement être utilisés en liaison avec les régulateurs DITRA-HEAT-E.

Nota : il est interdit de raccourcir les câbles de chauffage. Lors du choix du câble de chauffage, déduire de la surface totale de la pièce les surfaces non chauffées, par exemple les zones en périphérie et les surfaces borgnes (îlot ou meuble de cuisine, etc.) puis choisir le câble de chauffage correspondant (surface chauffée en m²).

Étant donné que la sonde est directement noyée dans le mortier-colle et ne peut plus être remplacée, il est préférable de poser aussi la sonde de réserve fournie.

La transition entre le câble de chauffage et le câble de raccordement (ou de liaison froide) est identifiée par une étiquette assortie du marquage « Connection/Connexion ». Ce câble de liaison froide de 4 mètres se raccorde directement au régulateur. Il peut être raccourci jusqu’à 1 mètre (au mur) ou 1,50 mètre (au sol) avant la transition froid-chaud.

Comment installer le produit ?

L’installation électrique doit impérativement être réalisée par un électricien agréé (EN 60335-1). Prévoir le câble de chauffage avec un dispositif de mise hors tension sur tous les pôles, ayant une distance d'ouverture de contact d'au moins 3 mm par pôle. Selon la norme EN 60335-1, le câble de chauffage doit être alimenté par un dispositif à courant résiduel (RCD) possédant un courant de fonctionnement résiduel assigné IΔN ≤ à 30 mA.

Vous trouverez de plus amples informations sur les branchements électriques des câbles de sol tempéré Schlüter et du kit de régulateur Schlüter- dans les instructions de montage jointes dans les emballages.

Positionnement de la sonde

Variante A : Les sondes sont positionnées dans la natte de découplage DITRA-HEAT fraîchement posée. Étant donné que la sonde au sol est directement noyée dans le mortier-colle et ne peut plus être remplacée, il est recommandé de poser aussi la sonde de réserve (fournie avec le régulateur). Les sondes doivent être centrées entre deux boucles de câble de chauffage.

Variante B : La sonde du régulateur de température est placée dans la gaine avec un doigt de gant et positionnée directement dans le support sous la natte de découplage DITRA-HEAT. Découper la natte de découplage DITRA-HEAT au niveau du doigt de gant. Pour ce faire, la sonde est glissée dans la gaine de protection, et le doigt de gant est ensuite enfilé. La gaine de protection et le doigt de gant font partie du kit de montage pour régulateur réf. DH E ZS 1.

Afin de garantir une transmission de température optimale entre la surface à chauffer et la sonde, il ne doit pas y avoir de matériau isolant entre le doigt de gant et DITRA-HEAT (DITRA-HEAT-DUO n’est pas adaptée à cette mise en œuvre avec doigt de gant). Si nécessaire, découper et retirer l’isolant dans la zone du doigt de gant.

Nota : Avant de noyer une sonde dans le mortier-colle, mesurer sa valeur de résistance, par ex. à l’aide du testeur de câbles DITRA-HEAT-E-CT et la comparer avec les valeurs figurant dans la notice du régulateur.

  1. Le support doit être porteur, plan et exempt de composants susceptibles d'empêcher l’adhérence. Les éventuelles reprises nécessaires doivent être réalisées avant la pose de DITRA-HEAT.
  2. Le choix du mortier-colle pour la pose de DITRA-HEAT dépend de la nature du support.

    Le mortier-colle doit adhérer à celui-ci et s’ancrer mécaniquement dans le non-tissé de la natte DITRA-HEAT. Pour la plupart des supports, il est possible d'utiliser un mortier-colle à prise hydraulique. Pour ce faire, il est préférable de préparer le mortier-colle avec une consistance fluide. Il convient de contrôler le cas échéant la compatibilité entre les matériaux. En cas d’utilisation de matériaux de revêtement avec une longueur au côté ≥ 30 cm, nous recommandons d’utiliser un mortier-colle à liaison aqueuse cristalline pour un durcissement et un séchage plus rapides du mortier.

  3. Le mortier-colle est déposé sur le support à l’aide d’un peigne de 6 x 6 x 6 mm. Pour une meilleure adhérence lors du collage au sol comme au mur, il est possible de déposer une couche de contact au dos de DITRA-HEAT.
  4. Les lés de DITRA-HEAT préalablement découpés sur mesure sont ensuite posés sur toute leur surface (non-tissé en-dessous) dans le mortier-colle, puis immédiatement marouflés à l’aide d’une taloche ou d’un rouleau, en veillant à travailler dans un seul sens. Respecter le temps ouvert de la colle. Il convient d’ajuster avec précision la natte DITRA-HEAT dès le départ, et lors de la mise en œuvre en rouleaux, de la tendre légèrement.

    La trame de découpe Easycut réduit l'effet mémoire de forme. Pour faciliter l'emploi au niveau des murs, l'utilisation de plaques y est recommandée. Les lés ou les plaques sont posés bord à bord.

  5. Afin d’éviter tout risque de dégradation ou de décollement du système DITRA-HEAT lors de la pose des carreaux, il est recommandé de le protéger contre les sollicitations mécaniques à l’aide de planches (en particulier au niveau du point de stockage et lors du transport des matériaux).

Pose du câble de chauffage

    1. Pour une utilisation au sol, la pose du câble de chauffage peut être réalisée à l’aide d’une spatule ou d'un rouleau, immédiatement après le collage de la natte de découplage DITRA-HEAT.
      Pour une utilisation au mur, la pose des câbles de chauffage s'effectue une fois que la natte a atteint une adhérence suffisante.
      Les câbles de chauffage ne doivent pas se toucher ou se croiser.
    2. Une découpe sur la natte doit être prévue dans la zone de l’extrémité du câble chauffant.
      Nota : L'ohmmètre Schlüter-DITRA-HEAT-E-CT permet de mesurer la résistance du câble de chauffage électrique DITRA-HEAT-E-HK à différentes étapes de la mise en œuvre du système. En cas d’anomalie, un signal sonore est émis.
  1. Au sol :
    La distance entre les plots de la natte de découplage est de 3 cm. Le pas de pose à respecter pour le câble de chauffage est de
  • 9 cm (tous les trois plots ce qui correspond à 136 W/m²) ; ce pas de pose ne doit pas être inférieur.
    Un pas de pose plus court peut entraîner une surchauffe et une détérioration de la structure du bâtiment.
    Lors de la mise en œuvre, veiller à ne pas marcher sur les câbles de chauffage.
  1. Au mur :
    Au niveau des murs, il est possible de choisir - selon la surface disponible, la température de surface voulue et la puissance calorifique nécessaire - une distance de pose comprise entre :
  • 6 cm (tous les 2 plots ce qui correspond à 200 W/m²) et
  • 9 cm (tous les 3 plots ce qui correspond à 136 W/m²).

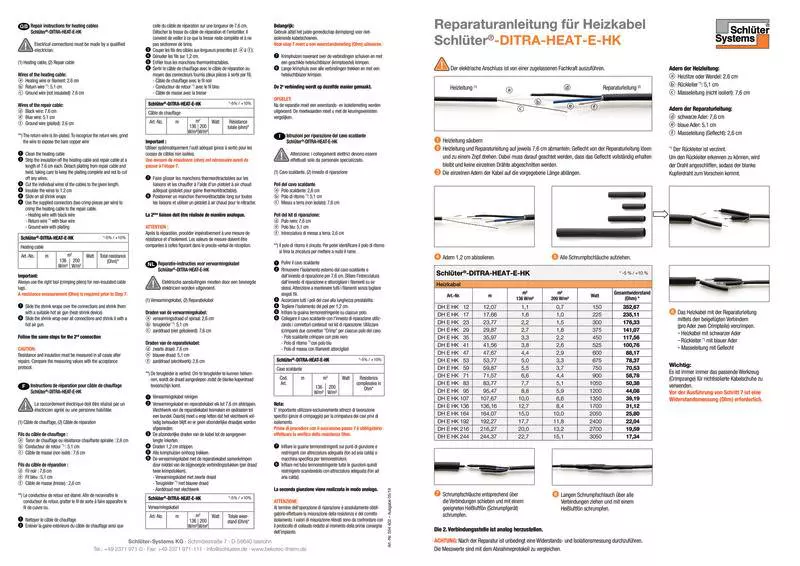

  1. La transition entre le câble de chauffage et le câble de raccordement (ou de liaison froide) est identifiée par une étiquette, comme représenté sur la photo, assortie du marquage « Connection/Connexion ». De plus, sur le câble de raccordement figure l’inscription « COLD/FROID ». Ce câble de liaison froide de 4 mètres se pose sans rallonge, directement vers la boîte de raccordement ou le régulateur. Il peut être raccourci jusqu’à 1,00 mètre (au mur) ou 1,50 mètre (au sol) avant la transition froid-chaud. Il est interdit de raccourcir le câble chauffant.
  2. Après la pose et le contrôle du câble de chauffage comme décrit dans les instructions de montage DITRA-HEAT-E (jointes aux câbles), les carreaux peuvent être mis en œuvre. Les plots et l’espace entre les plots de la natte doivent être entièrement remplis de mortier-colle à l’aide du côté lisse du peigne ou d’une lisseuse. Étaler ensuite sans attendre une nouvelle gâchée de colle à l’aide de la partie crantée du peigne dont la taille aura été choisie en fonction du carreau. Tenir compte du temps ouvert du mortier-colle.
  3. Pour les joints de fractionnement, les joints périphériques et les joints de liaison, il convient de respecter les règles en vigueur.

Nota : Le mortier-colle et le revêtement utilisés en liaison avec DITRA-HEAT doivent être adaptés au domaine d'application prévu et satisfaire aux normes en vigueur. La première mise en chauffe de DITRA-HEAT-E doit intervenir au plus tôt 7 jours après collage et jointoiement du carrelage.

Remarque relative à l'installation murale de DITRA-HEAT :

Afin de mieux repérer la zone murale tempérée (pour ne pas percer par inadvertance dans le câble de chauffage), nous recommandons de la délimiter visuellement à l’aide de profilés Schlüter (p. ex. RONDEC, QUADEC ou DESIGNLINE).

Pour des surfaces murales chauffées ≥ à 3 m, la largeur des joints entre revêtement ou des joints périphériques devra être adaptée aux normes en vigueur.

Régulateur de température :

Les câbles de chauffage du système DITRA-HEAT doivent uniquement être utilisés en liaison avec un régulateur de température DITRA-HEAT-E.



A quoi sert le produit ?

DITRA-HEAT-E-HK est un câble de chauffage certifié VDE, commandé/alimenté par une tension réseau de 230 V. DITRA-HEAT-E-HK est proposé en diverses longueurs. Selon le pas de pose, il est possible d’atteindre une puissance de chauffage de 136 W/m² ou de 200 W/m².

Propriétés des matériaux et domaines d’application

L’utilisation de DITRA-HEAT-E est exclusivement autorisée à l’intérieur.
