Schlüter-DITRA-HEAT-E-R sont des régulateurs de température. En fonction du modèle choisi, vous pouvez opter pour une régulation prenant en compte la température ambiante seule, ou la température de surface seule ou bien la température ambiante avec limitation de la température de surface.

Les régulateurs de température, aux dimensions standards, peuvent être installés dans des boîtes à encastrer classiques. Nos régulateurs de température sont également combinables avec les séries d'interrupteurs d'un grand nombre de fabricants.

Les régulateurs de température DITRA-HEAT-E-R ont une tension de 230 V~, un pouvoir de coupure maximum de 16 A et sont conçus pour la commande des câbles de chauffage DITRA-HEAT-E. Notre système de surface tempérée électrique se compose donc au minimum des nattes de découplage DITRA-HEAT/-HEAT-DUO ou DITRA-HEAT-PS/-HEAT-DUO-PS et de câbles de chauffage.

Les régulateurs DITRA-HEAT peuvent être utilisés aussi bien pour piloter les câbles de chauffage DITRA-HEAT-E que pour piloter les électrovannes Schlüter-BEKOTEC-THERM-ESA (composant de notre plancher chauffant-rafraîchissant Schlüter-BEKOTEC-THERM).

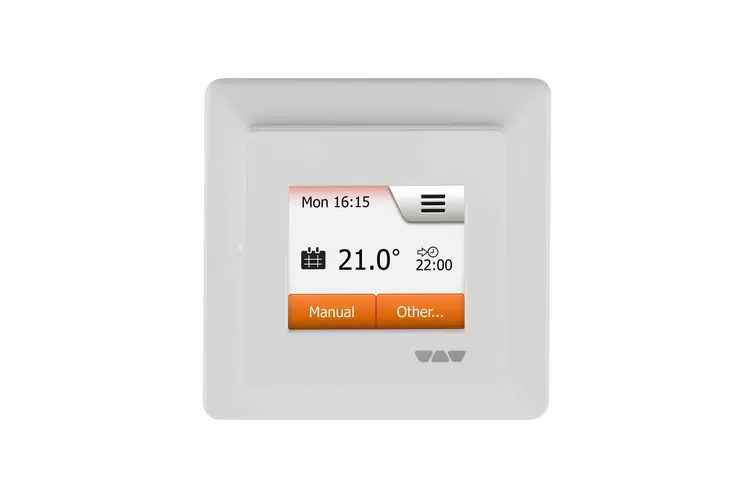

DITRA-HEAT-E-R est un régulateur de température pour sols et murs, présentant les caractéristiques suivantes :

• Écran tactile couleur 2" (5,1 cm) à commande intuitive
• Permet de prendre en compte la température ambiante et/ou la température de surface
• Interrupteur principal latéral mécanique
• Sonde de réserve comprise (2 sondes fournies)
• Rétroéclairage
• Plages horaires prédéfinies et adaptables
• Indicateur de consommation d’énergie
• Sélection de la langue d’affichage
• Adapté aux gammes courantes d’interrupteurs de dimensions 5,5 x 5,5 cm
• Pouvoir de coupure 16 A ≙ à 230 V : 3680 W
• Accessoire pour faciliter le démontage de l'écran inclus
• Couleurs : BW = Blanc brillant, DA = Gris foncé

Positionnement de la sonde

Variante A : Les sondes sont positionnées dans la natte de découplage DITRA-HEAT fraîchement posée. Étant donné que la sonde au sol est directement noyée dans le mortier-colle et ne peut plus être remplacée, il est recommandé de poser aussi la sonde de réserve (fournie avec le régulateur). Les sondes doivent être centrées entre deux boucles de câble de chauffage.

Variante B : La sonde du régulateur de température est placée dans la gaine avec un doigt de gant et positionnée directement dans le support sous la natte de découplage DITRA-HEAT. Découper la natte de découplage DITRA-HEAT au niveau du doigt de gant. Pour ce faire, la sonde est glissée dans la gaine de protection, et le doigt de gant est ensuite enfilé. La gaine de protection et le doigt de gant font partie du kit de montage pour régulateur réf. DH E ZS 1.

Afin de garantir une transmission de température optimale entre la surface à chauffer et la sonde, il ne doit pas y avoir de matériau isolant entre le doigt de gant et DITRA-HEAT (DITRA-HEAT-DUO n’est pas adaptée à cette mise en œuvre avec doigt de gant). Si nécessaire, découper et retirer l’isolant dans la zone du doigt de gant.

Nota : Avant de noyer une sonde dans le mortier-colle, mesurer sa valeur de résistance, par ex. à l’aide du testeur de câbles DITRA-HEAT-E-CT et la comparer avec les valeurs figurant dans la notice du régulateur.

1. Le support doit être porteur, plan et exempt de composants susceptibles d'empêcher l’adhérence. Les éventuelles reprises nécessaires doivent être réalisées avant la pose de DITRA-HEAT.
2. Le choix du mortier-colle pour la pose de DITRA-HEAT dépend de la nature du support.

   Le mortier-colle doit adhérer à celui-ci et s’ancrer mécaniquement dans le non-tissé de la natte DITRA-HEAT. Pour la plupart des supports, il est possible d'utiliser un mortier-colle à prise hydraulique. Pour ce faire, il est préférable de préparer le mortier-colle avec une consistance fluide. Il convient de contrôler le cas échéant la compatibilité entre les matériaux. En cas d’utilisation de matériaux de revêtement avec une longueur au côté ≥ 30 cm, nous recommandons d’utiliser un mortier-colle à liaison aqueuse cristalline pour un durcissement et un séchage plus rapides du mortier.

3. Le mortier-colle est déposé sur le support à l’aide d’un peigne de 6 x 6 x 6 mm. Pour une meilleure adhérence lors du collage au sol comme au mur, il est possible de déposer une couche de contact au dos de DITRA-HEAT.
4. Les lés de DITRA-HEAT préalablement découpés sur mesure sont ensuite posés sur toute leur surface (non-tissé en-dessous) dans le mortier-colle, puis immédiatement marouflés à l’aide d’une taloche ou d’un rouleau, en veillant à travailler dans un seul sens. Respecter le temps ouvert de la colle. Il convient d’ajuster avec précision la natte DITRA-HEAT dès le départ, et lors de la mise en œuvre en rouleaux, de la tendre légèrement.

   La trame de découpe Easycut réduit l'effet mémoire de forme. Pour faciliter l'emploi au niveau des murs, l'utilisation de plaques y est recommandée. Les lés ou les plaques sont posés bord à bord.

5. Afin d’éviter tout risque de dégradation ou de décollement de la natte DITRA-HEAT lors de la pose des carreaux, il est recommandé de la protéger à l’aide de planches (en particulier au niveau du point de stockage et lors du transport des matériaux).

Régulateur de température :

Les câbles de chauffage du système DITRA-HEAT doivent uniquement être utilisés en liaison avec un régulateur de température DITRA-HEAT-E.

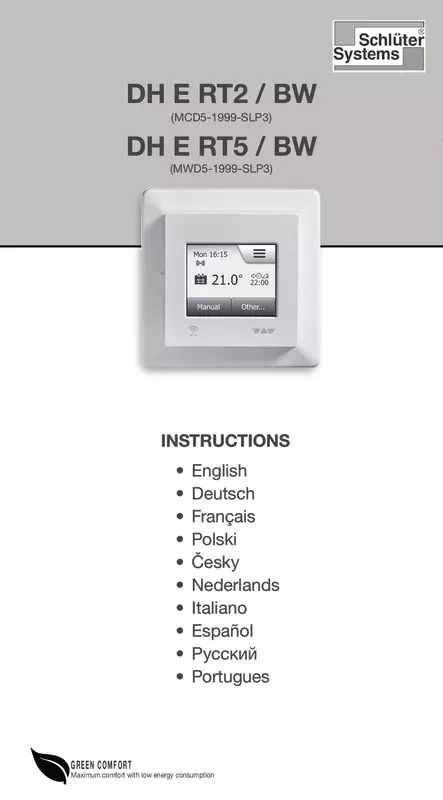

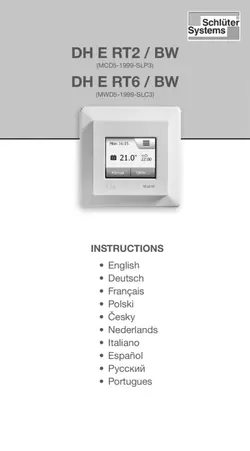

Vous trouverez de plus amples informations sur les branchements électriques des câbles de sol tempéré Schlüter et du kit de régulateur Schlüter- dans les instructions de montage jointes dans les emballages.

DITRA-HEAT-E-R est un modèle à écran tactile, intuitif, de 2". Il permet de régler avec précision la température selon des plages horaires pré-enregistrées. Il permet également de prendre en compte la température ambiante et/ou la température de surface. En mode température ambiante, il est également possible de limiter la température de surface.
