Schlüter-DILEX-KS  Profilé de fractionnement protégeant les arêtes de revêtements

Schlüter-DILEX-KS , -KSA et -EKSB sont des profilés de fractionnement pour revêtements carrelés ou en pierre naturelle soumis à des sollicitations élevées. Cette gamme de profilés garantit la protection des arêtes de revêtements exposés au passage d’engins de manutention et convient donc pour les applications dans les entrepôts, les halls de production, les supermarchés, les parkings souterrains ou pour les sols dont le nettoyage s’effectue à l’aide de machines.

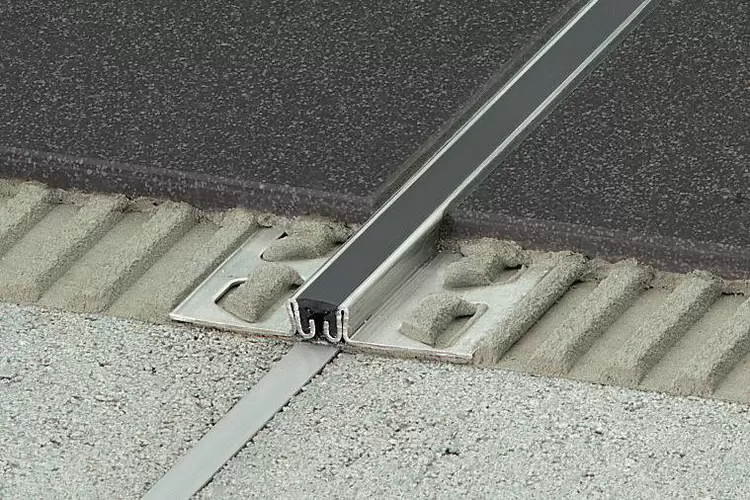

Photo du produit DILEX-KS 1©Schlüter-Systems France

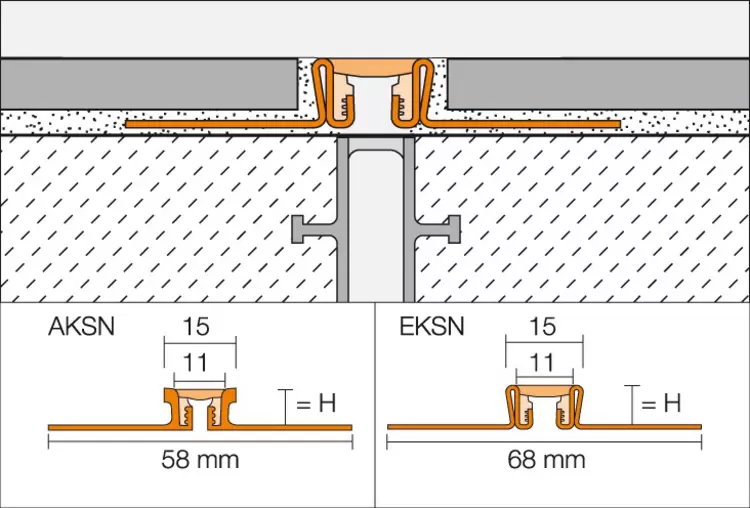

Schéma en coupe DILEX-KS 1©Schlüter-Systems France
zoom_out_map search
Photo du produit DILEX-KS 1
Schéma en coupe DILEX-KS 1

Informations générales sur les produits

Schlüter-DILEX-KS comprend des profilés-supports avec ailettes de fixation à perforations trapézoïdales en acier inoxydable ou en aluminium. Ils sont reliés par un élément de mouvements en élastomère thermoplastique souple d’une largeur de 11 mm pour le Schlüter-DILEX-KS, de 10 mm pour le Schlüter-DILEX-KSA et de 6 mm pour le Schlüter-DILEX-EKSB. En cas de dégradation, l’élément de mouvements peut être remplacé (sauf pour Schlüter-DILEX-EKSB). Les arêtes du revêtement sont efficacement protégées.

Les profilés DILEX-KS permettent d’éviter les ponts phoniques et réduisent la propagation des bruits de choc.

Comment installer le produit ?

Pose en liaison avec des revêtements céramiques ou en pierre naturelle :

  1. Sélectionner Schlüter-DILEX-KS en fonction de l’épaisseur du carrelage.
  2. Déposer le mortier-colle à l’aide d’une spatule crantée aux endroits où le profilé doit être posé.
  3. Noyer les ailettes de fixation à perforations trapézoïdales du profilé DILEX-KS dans la couche de mortier-colle. Les profilés de mouvements ou de fractionnement du support doivent être repris dans toute la hauteur de l’ouvrage et positionnés de la même façon.
  4. Recouvrir entièrement de mortier-colle l’ailette de fixation à perforations trapézoïdales. Déposer du mortier-colle sur l’aile verticale du profilé à l’aide d’une spatule tenue en biais.
  5. Noyer entièrement les carreaux adjacents et les ajuster de sorte que l’arête supérieure du profilé arrive à fleur des carreaux (le profilé ne doit pas dépasser de la surface du revêtement et doit même se situer plutôt env. 1 mm plus bas). Les carreaux doivent adhérer sur toute la surface le long du profilé. Veiller à toujours positionner un côté de carreau non découpé contre le profilé.
  6. Prévoir un espace de 2 mm environ entre le carrelage et le profilé, et le garnir avec du mortier-joint.
  7. Pour réaliser des joints en croix, découper les profilés de sorte que les ailettes de fixation à perforations trapézoïdales ne se superposent pas.

    Pour assurer une finition esthétique, les raccords en croix DILEX-KS/K sont disponibles en différentes couleurs.

Pose en liaison avec d’autres revêtements :

  1. Sélectionner DILEX-KS en fonction de l’épaisseur du revêtement.
  2. Appliquer une couche de contact aux endroits où le profilé doit être posé.
  3. Enfoncer et ajuster DILEX-KS avec l’ailette de fixation à perforations trapézoïdales dans la couche de contact. Les profilés doivent auparavant être nettoyés ou dégraissés si nécessaire. Les profilés de mouvements ou de fractionnement du support doivent être repris dans toute la hauteur de l’ouvrage et positionnés de la même façon.
  4. Recouvrir entièrement les ailettes de fixation à perforations trapézoïdales avec le revêtement, de sorte que la surface finie du revêtement arrive à fleur de l’arête supérieure du profilé. L’angle supérieur du profilé ne doit pas être en débord de la surface du revêtement mais plutôt en retrait (jusqu’à 1 mm).

A quoi sert le produit ?

  • E = Acier inoxydable

V2A alliage 1.4301 = AISI 304

V4A (alliage 1.4404) = AISI 316L

  • A = Aluminium

L’élément de mouvements est composé d’élastomère thermoplastique souple et d’étriers de blocage en caoutchouc rigide.

Propriétés des matériaux et domaines d’utilisation

Le choix du profilé doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles. Schlüter-DILEX-EKSN/-EKSB et -EKSA en acier inoxydable 1.4301 (V2A) ou 1.4404 (V4A) conviennent particulièrement pour des applications exigeant non seulement une résistance mécanique élevée, mais aussi une bonne résistance aux produits chimiques tels que les acides, les alcalins, les nettoyants ou le sel de déneigement. Les contraintes chimiques attendues doivent donc être prises en considération, et détermineront le choix de l’alliage 1.4301(V2A) ou 1.4404 (V4A). En cas de sollicitations plus importantes, par exemple dans des piscines (eau douce), nous recommandons l’utilisation d’inox V4A (alliage 1.4404). L’acier inoxydable V4A ne résiste toutefois pas à tous les produits chimiques ; il est attaqué par des produits tels que l’acide chlorhydrique ou l’acide fluorhydrique ou par du chlore et des solutions alcalines à partir d’une certaine concentration. Il peut également être attaqué par exemple par de l’eau saline ou de l’eau de mer. Il convient donc de définir au préalable les sollicitations prévisibles.

Les profilés Schlüter-DILEX-AKSN et -AKSA en aluminium sont sensibles aux alcalins. En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium). Il convient donc d’éliminer immédiatement les résidus de mortier-colle ou de mortier-joint au niveau des surfaces visibles et de ne pas recouvrir d’un film les revêtements fraîchement posés. Le profilé doit être entièrement noyé dans la couche de contact avec le carreau afin d’éviter tout risque d’accumulation d’eau alcaline dans des cavités.

L’élément de mouvements de cette gamme de profilés est en élastomère thermoplastique souple, qui est résistant aux U.V., aux moisissures et bactéries, ainsi qu’aux agressions chimiques auxquelles sont généralement exposés les revêtements céramiques ou les pierres naturelles.

L’élément de mouvements résiste à des températures allant de -60 °C à +100 °C. L’élastomère thermoplastique peut être soudé pour l’aboutage des profilés.

Les raccords en croix DILEX-KS/K sont disponibles en différentes couleurs et se mettent en œuvre en combinaison avec les profilés de mouvements DILEX-KS.

Comment entretenir ce produit

Schlüter-DILEX-KS est résistant aux moisissures et aux bactéries et ne nécessite pas d’entretien particulier.

L’élément de mouvements en élastomère thermoplastique est interchangeable (sauf pour Schlüter-DILEX-EKSB).

Les surfaces en acier inoxydable exposées à l'action de l’air ou à des produits agressifs doivent être régulièrement entretenues à l’aide d’un produit de nettoyage doux. Un nettoyage régulier permet non seulement de préserver l’aspect brillant de l’acier inoxydable, mais aussi de réduire les risques de corrosion.

Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique. Le contact avec d’autres métaux comme p. ex. l’acier normal est à éviter, car ceux-ci peuvent provoquer la formation de corrosion. Ceci est également valable lors de l'utilisation de spatules ou de paille de fer pour éliminer les résidus de mortier-colle.

Nous recommandons d’utiliser, si nécessaire, la pâte de nettoyage pour l’acier inoxydable Schlüter-CLEAN-CP ou équivalent.
