Schlüter-LIPROTEC-PB  Profilé de bords d'estrades

En liaison avec les profilés pour nez de marches Schlüter (sauf TREP-T) et les rubans à LED, le profilé de finition pour carrelage LIPROTEC-PB vous permet de créer un éclairage d'ambiance dans vos escaliers. Le profilé est disponible en finition anodisée « aluminium naturel mat » et « aluminium finition acier inoxydable brossé », ainsi qu'en trois longueurs différentes. Le profilé est également conçu pour recevoir le câblage et les écrans de diffusion en combinaison avec les rubans à LED LIPROTEC-ES 51 (blanc chaud) et LIPROTEC-ES 61 (blanc neutre) pour la réalisation d'effets lumineux.

Les écrans de diffusion suivants peuvent être montés dans le profilé :

  • LIPROTEC-VBI (éclairage indirect)
  • LIPROTEC-PBD (éclairage direct)

LIPROTEC-PB permet également l'éclairage direct ou indirect de plans de travail de cuisine par exemple.


  • Disponible sous forme de kit
  • Marches d'escaliers

Schlüter-LIPROTEC-PB  Profilé de bords d'estrades

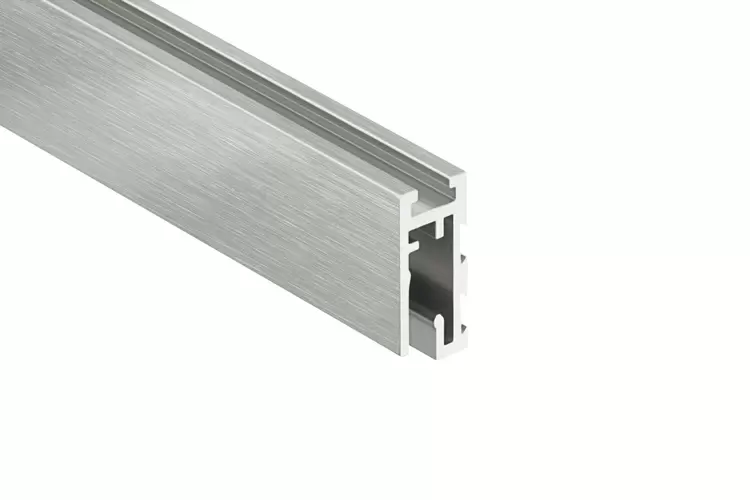

Photo du produit LIPROTEC-PB 1©Schlüter-Systems France

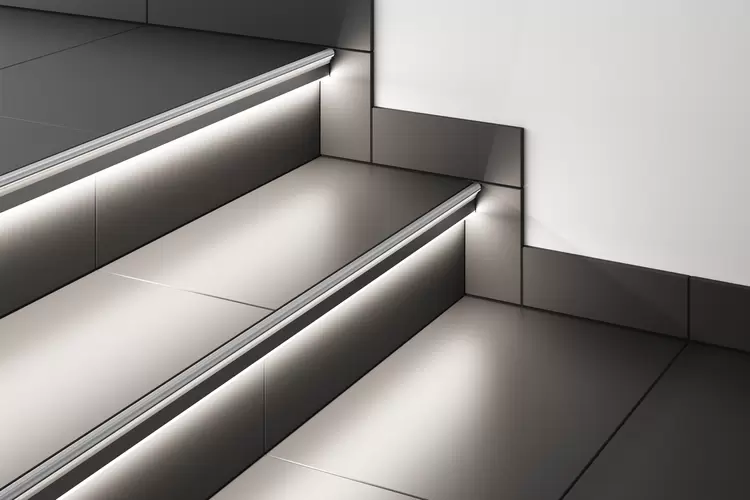

Photo du produit LIPROTEC-PB 2©Schlüter-Systems France

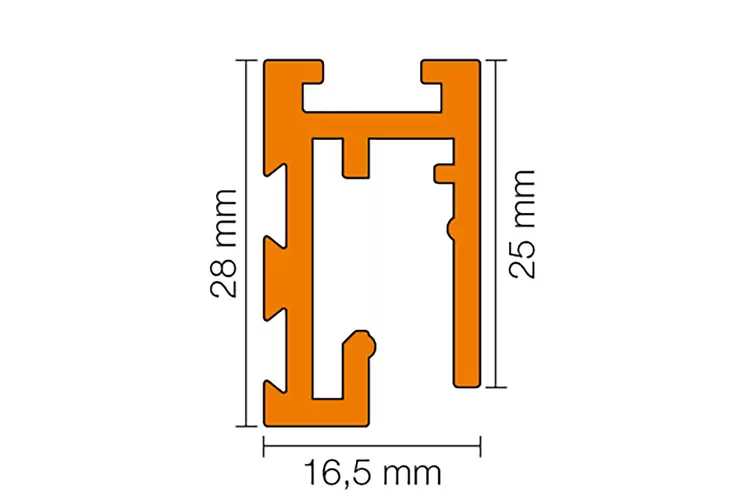

Schéma en coupe LIPROTEC-PB 1©Schlüter-Systems France
zoom_out_map search
Photo du produit LIPROTEC-PB 1
Photo du produit LIPROTEC-PB 2
Schéma en coupe LIPROTEC-PB 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Informations générales sur les produits

Schlüter-LIPROTEC-PB est un profilé pour marches d'escalier avec une surface visible de 25 mm de large. Il permet d'installer différents rubans LED Schlüter-LIPROTEC-ES

En combinaison avec les profilés Schlüter-TREP (sauf TREP-T), il permet de réaliser un éclairage des marches d'escalier particulièrement esthétique.

Deux écrans de diffusion différents permettent de créer divers effets lumineux. L'écran de diffusion Schlüter-LIPROTEC-VBI permet de réaliser un éclairage indirect, du bord du profilé vers la marche, sur le revêtement carrelé adjacent.

Avec l'écran de diffusion Schlüter-LIPROTEC-PBD, on observe, en plus de l'éclairage indirect, un éclairage direct sous forme de bandeau lumineux de 3 mm de large.

Le profilé peut recevoir le câblage des rubans à LED.

LIPROTEC-PB permet également de réaliser un éclairage direct ou indirect des chants de plans de travail.

Les écrans de diffusion et les rubans à LED de l'ensemble de la gamme LIPROTEC peuvent être remplacés même après le montage.

Des capuchons de fermeture font partie de la gamme.

Les profilés LIPROTEC-PB sont également disponibles sous forme de kits complets pour les escaliers droits avec 15 modules LED de 60 cm de large prémontés au centre, dans les longueurs 100 cm/150 cm, ou sous forme de kits combinés pour marches individuelles.

Comment installer le produit ?

Nota : pour la mise en œuvre du système, ainsi que pour l'implantation et le positionnement du câblage, en particulier dans le cas des kits de la gamme LIPROTEC, se référer aux instructions de montage Schlüter-LIPROTEC correspondantes.

  1. Placer tout d'abord le revêtement à la hauteur voulue sur la contremarche (en retranchant la hauteur du profilé LIPROTEC-PB).
  2. Appliquer un mortier-colle adapté au niveau de l'arête, au-dessus de la contremarche.
  3. Le passage des câbles peut s'effectuer depuis l'extrémité du profilé ou par perçage à travers le profilé. Dans ce cas, il faut ébavurer l'orifice.
  4. Combler les cavités de LIPROTEC-PB avec un mortier-colle adapté, puis noyer le profilé dans la couche de mortier-colle au-dessus de la contremarche et ajuster le profilé. Tenir compte du passage de câbles.
    En présence d'une épaisseur importante de colle au niveau de l'arête ou lors de l'utilisation de mortier-colle à prise hydraulique, préparer un mélange plus maigre en respectant les recommandations du fabricant.
    Nota : veiller à noyer le profilé Schlüter-LIPROTEC-PB dans le mortier-colle de telle sorte que l'écran de diffusion reste accessible.
  5. Le profilé Schlüter-TREP choisi doit être mis en place conformément aux indications de la fiche produit correspondante et entièrement noyé dans le mortier-colle.
  6. Les angles doivent être réalisés en coupes d'onglet. Les raccords d'angles Schlüter-LIPROTEC-D/V seront utilisés pour l'assemblage au niveau des coupes d'onglet.

A quoi sert le produit ?

Schlüter-LIPROTEC-PB est disponible dans les matériaux suivants :

Profilé :

  • AE = Alu. naturel anodisé mat
  • AEEB = Alu. anodisé aspect acier inox. brossé

Écrans de diffusion :

  • PMMA = Polyméthacrylate de méthyle

Propriétés des matériaux et domaines d’application

Le choix du profilé doit être déterminé au cas pas cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles.

Les informations suivantes sont donc d’ordre purement général.

LIPROTEC-PB-AE/-AEEB (aluminium anodisé) : sa surface est protégée par une couche d’anodisation qui, dans des conditions d’usage normales, ne subit plus de modification.

Pour remédier aux éventuelles dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis.

Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures. L’aluminium est sensible aux alcalins. En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium). Il convient donc d’éliminer immédiatement tout résidu de mortier-colle ou de mortier-joint sur les surfaces apparentes et de ne pas recouvrir d’un film les revêtements fraîchement posés.

Les écrans de diffusion LIPROTEC sont constitués d'une matière plastique PMMA (polyméthacrylate de méthyle) légèrement structurée et translucide.

Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures. Éliminer immédiatement les résidus de mortier-colle ou de mortier-joint lors de la mise en œuvre.

Les alcools (par ex. alcool à brûler) et produits de nettoyage présentant plus de 5 % de tensioactifs peuvent endommager l'écran de diffusion.

Nota : les profilés et les écrans de diffusion doivent être positionnés de façon à éviter tout risque d'accumulation d'eau à l'intérieur.

Comment entretenir ce produit

Schlüter-LIPROTEC-PB ne nécessite pas d’entretien particulier. Ne pas utiliser de produit de nettoyage abrasif sur les surfaces sensibles.

Pour remédier aux éventuelles dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis.

Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique.

Le léger échauffement provoqué par le ruban à LED inséré dans les profilés peut provoquer une différence de dilatation entre le profilé et l’écran de diffusion utilisé.
