Schlüter-LIPROTEC-LLE  Profilé-support

Nos profilés permettent également de mettre l'accent, sous forme de lignes lumineuses, sur les angles de murs ou sur les liaisons mur-plafond. A ce titre nous recommandons d'utiliser le profilé-support illustré ci-contre. Il est fabriqué en aluminium anodisé ou aluminium coloré et peut recevoir les rubans à LED suivants :

  • LIPROTEC-ES 11 (blanc chaud), 12 mm de large
  • LIPROTEC-ES 21 (blanc neutre), 12 mm de large
  • LIPROTEC-ES 9 (commande de plusieurs couleurs), 15 mm de large

Il offre la possibilité, en combinaison avec l'écran de diffusion LIPROTEC-WSI, de créer une ligne lumineuse.

Rien de plus simple : pose du profilé-support lors de la mise en œuvre du carrelage ou montage ultérieur à l'aide de clips de fixation.

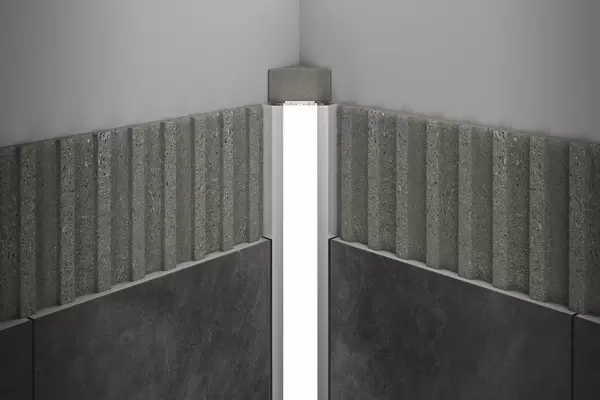

  • Angles rentrants de murs
  • Angles sortants de murs
  • Pose murale dans la douche

Schlüter-LIPROTEC-LLE  Profilé-support

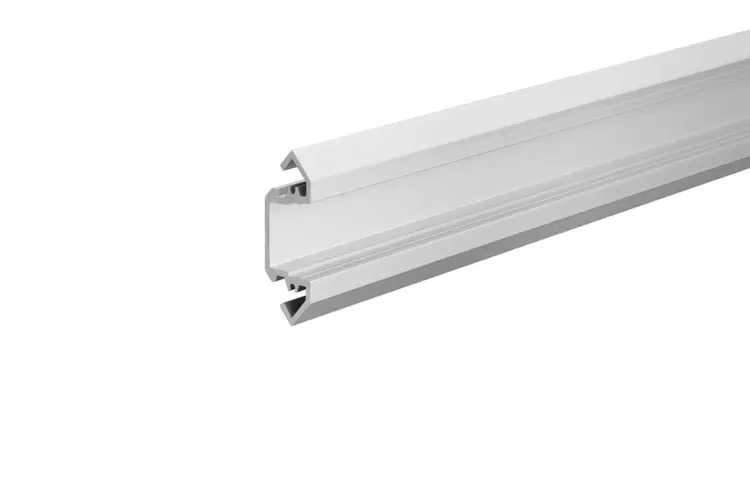

Photo du produit LIPROTEC-LLE 1©Schlüter-Systems France

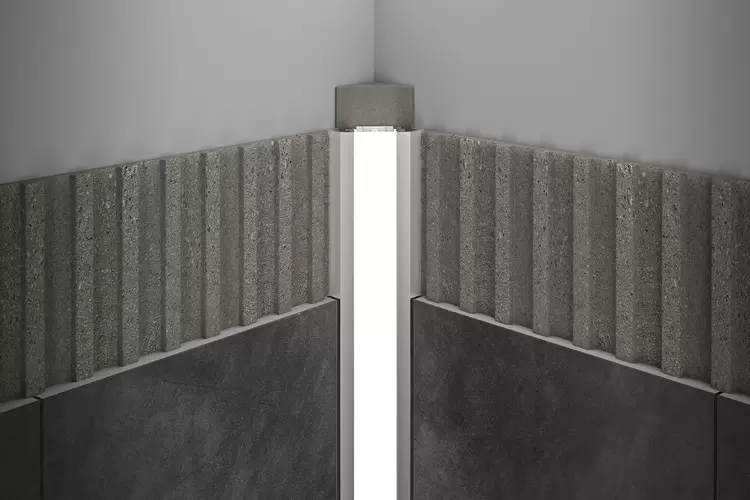

Photo du produit LIPROTEC-LLE 2©Schlüter-Systems France

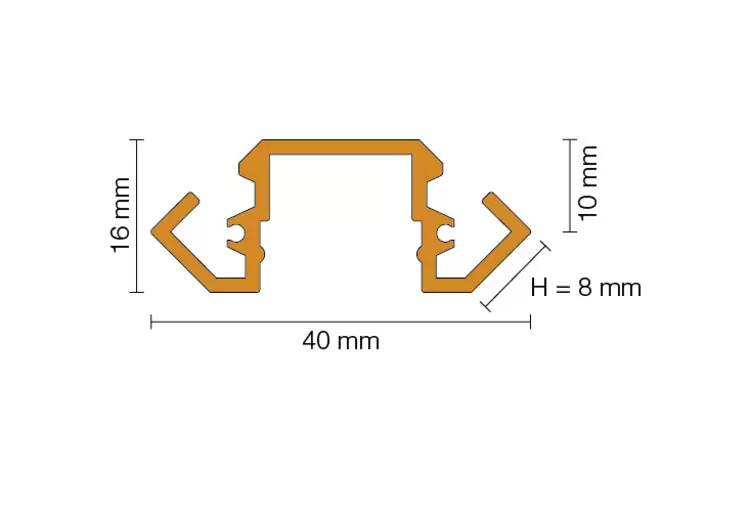

Schéma en coupe LIPROTEC-LLE 1©Schlüter-Systems France
zoom_out_map search
Photo du produit LIPROTEC-LLE 1
Photo du produit LIPROTEC-LLE 2
Schéma en coupe LIPROTEC-LLE 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Informations générales sur les produits

Schlüter-LIPROTEC-LLE est un profilé-support en aluminium anodisé ou en aluminium coloré destiné à recevoir différents rubans à LED Schlüter-LIPROTEC-ES. Ce profilé permet la réalisation d'éclairages d'accentuation sous forme de lignes lumineuses, aussi bien en liaison mur-plafond qu'en angle de murs.

Des accessoires assortis aux différentes finitions, tels que des capuchons de fermeture et des angles rentrants et sortants pour un montage a posteriori, font partie de la gamme.

Il suffit ensuite de coller le ruban à LED LIPROTEC-ES choisi dans le profilé puis de mettre en place l’écran de diffusion correspondant. Les écrans de diffusion et les rubans à LED de l'ensemble de la gamme LIPROTEC peuvent être remplacés même après le montage.

Nota : le kit d'éclairage Schlüter-LIPROTEC-LLPE est un module à LED prêt à être connecté, composés d’un tube à LED souple et entièrement gainé qui diffuse la lumière de manière homogène, et du profilé-support LIPROTEC-LLE (voir fiche produit 15.8 Schlüter-LIPROTEC-LLPM/-LLP/-LLPE)

Comment installer le produit ?

Pour la mise en œuvre du système, ainsi que pour l'implantation et le positionnement du câblage, se référer aux instructions de montage Schlüter-LIPROTEC correspondantes.

Les profilés Schlüter-LIPROTEC-LLE peuvent être posés en même temps que le carrelage ou mis en œuvre ultérieurement dans les angles muraux à l'aide des clips de fixation Schlüter-LIPROTEC-LLE-MK.

Pose du profilé lors de la mise en œuvre du carrelage

  1. LIPROTEC-LLE est destiné à recevoir un carreau d'épaisseur ≥ 8 mm.
  2. À l’aide d’une spatule crantée, appliquer du mortier-colle aux endroits où le profilé doit être posé.
    Nota : lorsque le profilé est destiné à être posé sur un angle sortant, ce dernier doit être chanfreiné à 45 °.
  3. Garnir intégralement de mortier-colle le dos du profilé.
  4. Noyer le profilé LIPROTEC-LLE dans la couche de mortier-colle.
  5. Laisser un joint d’environ 1,5 mm entre le carreau et le profilé. Garnir cet espace avec du mortier-joint.
  6. Les surfaces sensibles doivent être mis en œuvre avec du matériel et des outils qui ne provoquent pas de rayures ou d’endommagements. Il convient d'éliminer immédiatement les résidus de mortier-colle ou de mortier-joint.
  7. Les angles seront réalisés en effectuant des coupes d'onglet.

Montage a posteriori (à l'aide de clips de fixation LIPROTEC-LLE-MK)

  1. Reporter sur le mur la position des orifices oblongs du clip de fixation LIPROTEC-LLE-MK. À l'aide d'un foret (Ø 5 mm), percer des trous de 35 mm de profondeur pour les chevilles fournies.
    Nota : une distance ≤ de 50 cm entre deux clips de fixation est conseillée. Pour des profilés de dimension inférieure, utiliser au moins 2 clips de fixation.
  2. Insérer ensuite le profilé LIPROTEC-LLE dans les clips de fixation en appliquant une pression régulière.
    Nota : pour une meilleure tenue des profilés, les clips de fixation peuvent être ajustés à l’aide d’une pince adaptée.
  3. Pour la réalisation des angles, couper les profilés de sorte que les surfaces intérieures des profilés se touchent. Raccourcir chaque côté des écrans de diffusion de 9 mm à l'aide d’un outil approprié, puis fixer la pièce d'angle.
    Nota : une fois les profilés posés, un fin rayon de lumière peut apparaître au niveau de la pièce d'angle. Pour éviter cet effet, obturer cet espace à l'aide d’un matériau approprié, avant de fixer la pièce d'angle.
  4. Les câbles sont introduits par les extrémités des profilés au niveau des angles rentrants ou sortants, derrière le profilé.

A quoi sert le produit ?

Schlüter-LIPROTEC-LLE est disponible dans les matériaux suivants :

Profilé :

  • AE = Alu. naturel anodisé mat
  • AC = Alu. coloré

Écran de diffusion :

  • PMMA = Polyméthacrylate de méthyle

Propriétés des matériaux et domaines d’application

Le choix du profilé doit être déterminé au cas pas cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles. Les informations suivantes sont donc d’ordre purement général.

LIPROTEC-LLE (aluminium anodisé) : sa surface est protégée par une couche d’anodisation qui, dans des conditions d’usage normales, ne subit plus de modification.

Les surfaces visibles doivent être protégées contre les risques d’abrasion ou de rayures. L’aluminium est sensible aux alcalins.

En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium).

Il convient donc d’éliminer immédiatement tout résidu de mortier-colle ou de mortier-joint sur les surfaces apparentes et de ne pas recouvrir d’un film les revêtements fraîchement posés. Le profilé doit être entièrement noyé dans la couche de contact avec le carreau afin d’éviter tout risque d’accumulation d’eau dans des cavités.

LIPROTEC-LLE (aluminium coloré) : l'aluminium est prétraité et recouvert d'une laque polyuréthane en poudre appliquée par pulvérisation. Le revêtement est résistant aux UV et aux intempéries et sa couleur est stable. Les surfaces apparentes doivent être protégées contre les risques d'abrasion ou de rayures.

Comment entretenir ce produit

Schlüter-LIPROTEC-LLE ne nécessite pas d’entretien particulier. Ne pas utiliser de produit de nettoyage abrasif sur les surfaces sensibles. Pour remédier aux éventuelles dégradations de la surface anodisée, appliquer une couche de peinture ou de vernis. Les produits de nettoyage utilisés ne doivent en aucun cas contenir d’acide chlorhydrique ou fluorhydrique.

Les alcools (par exemple alcool à brûler) et produits de nettoyage présentant plus de 5 % de tensioactifs peuvent endommager l'écran de diffusion.

Le léger échauffement provoqué par le ruban à LED inséré dans les profilés peut provoquer une différence de dilatation entre le profilé et l’écran de diffusion utilisé.

Les profilés montés ultérieurement à l'aide des clips de fixation Schlüter-LIPROTEC-LLE-MK, y compris les angles et capuchons de fermeture respectifs, peuvent être déposés et réutilisés à d’autres endroits.
