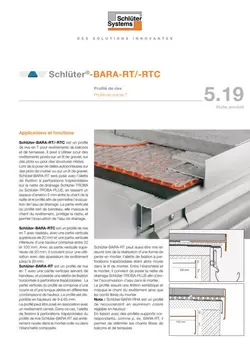

Schlüter-BARA-RTC  Profilé de rive en forme de T

Mise en œuvre pour la pose de dalles autoporteuses sur des plots de mortier ou sur un lit de gravier/concassé avec BARA-RTC

1. Lors de la pose sur TROBA-PLUS avec les disques de coffrage Schlüter-TROBA-STELZ-DR, le profilé de rive BARA-RTC masque le chant du revêtement et de la natte. L'ailette de fixation à perforations trapézoïdales de BARA-RTC est posée au bord de la natte. Les dalles autoporteuses sont ensuite posées sur l'ailette de fixation.
2. Lors de l'utilisation des disques de coffrage Schlüter-TROBA-STELZ-MR, le profilé BARA-RTC est posé sur les plots de mortier. Le profilé de rive masque le chant du revêtement. Les dalles autoporteuses sont ensuite posées sur les plots.

Nota : veiller à laisser un espace suffisant entre le profilé et la natte afin de ne pas obstruer les orifices de drainage.

Mise en œuvre pour la pose de dalles autoporteuses sur le système de supports de dalles TROBA-LEVEL avec BARA-RTC

1. Sélectionner BARA-RTC en fonction de la hauteur de la rive à masquer.
2. En cas d'utilisation du système de supports de dalles TROBA-LEVEL, le profilé de rive BARA-RTC masque le chant du revêtement.

Solution de bordure/d'angle :

Les supports de dalles TROBA-LEVEL-PL10/PL30 peuvent être empilés jusqu'à la hauteur nécessaire en les décalant de 90°. Le support de dalles TROBA-LEVEL-PL 10 peut être coupé en deux ou en quatre pour une mise en œuvre sur le bord ou dans les angles (largeur de dalle min. 60 mm). Découper ensuite les espaceurs inutiles. En cas d'utilisation de supports de dalles pivotants TROBA-LEVEL-PLV 60, scier l'embase au sol au niveau du repère de coupe situé sur la face inférieure. Découper les espaceurs inutiles sur le dessus de la dalle (largeur de dalle min. 85 mm).

Positionner BARA-RTC sur les plots et pré-percer 1 ou 2 trous au-dessus des plots. Respecter une distance de 5 mm entre les extrémités du profilé. Utiliser un foret pour vis à tête fraisée. Fixer les profilés dans les plots à l'aide de vis à tête fraisée.

Réaliser une couche de contact sur l'ailette de fixation du BARA-RTC à l'aide de Schlüter-KERDI-FIX, puis poser les dalles autoporteuses dans le lit de colle frais.

Nota : pour plus d'informations et de recommandations de mise en œuvre précises sur TROBA-LEVEL, voir la fiche technique 7.6 TROBA-LEVEL ou les instructions de montage pour BARA-RTC sur TROBA-LEVEL

Les profilés sont disponibles dans les matériaux suivants :

AC = Alu. coloré

Propriétés des matériaux et domaines d’application :

BARA-RTC est en aluminium coloré. Le revêtement est résistant aux UV et aux intempéries et sa couleur est stable. Les surfaces apparentes doivent être protégées contre l’abrasion. Veiller à ce que l’ailette du profilé BARA-RTC soit entièrement noyée dans la couche de contact avec le carreau, de sorte à exclure tout vide pouvant retenir l’eau, car une eau fortement alcaline attaque l’aluminium.

Le choix du profilé BARA-RTC doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles.
