Schlüter-BARA-RT  Profilé de rive avec rejeteau

Schlüter-BARA-RT est un profilé de rive en forme de T en acier inoxydable ou en aluminium coloré. La partie supérieure verticale du profilé masque le chant du revêtement, tandis que la partie inférieure protège la natte et permet l'évacuation de l'eau de drainage de la natte TROBA-PLUS par exemple. Le profilé est idéal pour des revêtements posés sur un lit de gravier, sur des plots ou pour des structures mixtes.


  • Cintrage

Schlüter-BARA-RT  Profilé de rive avec rejeteau

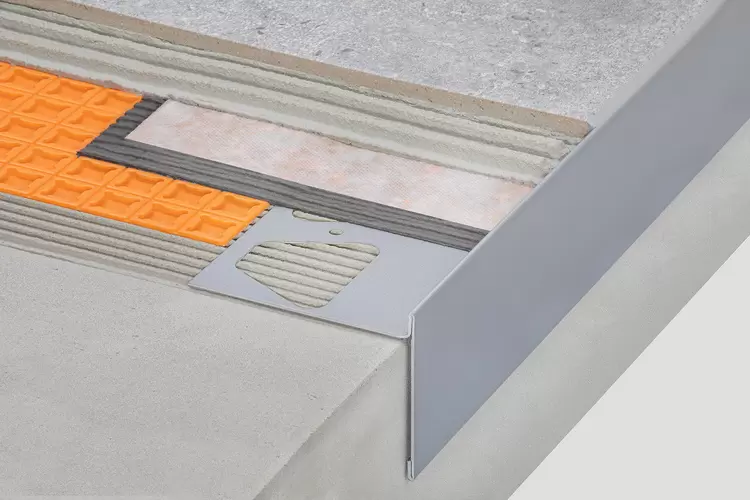

Photo du produit BARA-RT 1©Schlüter-Systems France
Schéma en coupe BARA-RT 1©Schlüter-Systems France
zoom_out_map search
Photo du produit BARA-RT 1
Schéma en coupe BARA-RT 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Informations générales sur les produits

Lors de la pose de dalles autoporteuses sur des plots de mortier ou sur un lit de gravier, Schlüter-BARA-RT sera posé avec l’ailette de fixation à perforations trapézoïdales sur la natte de drainage Schlüter-TROBA ou Schlüter-TROBA-PLUS, en laissant un espace d’environ 5 mm entre le chant de la natte et le profilé afin de permettre l’évacuation de l’eau de drainage. La partie verticale du profilé sert de bandeau, elle masque le chant du revêtement, protège la natte et permet l’évacuation de l’eau de drainage. Le profilé est disponible en hauteurs de 9 à 65 mm.

Le profilé peut être posé en association avec un revêtement carrelé. Dans ce cas, l’ailette de fixation à perforations trapézoïdales du profilé de rive Schlüter-BARA-RT est entièrement noyée dans le mortier-colle ou dans l'étanchéité.

Schlüter-BARA-RT peut aussi être mis en œuvre lors de la réalisation d’une forme de mortier, l’ailette de fixation à perforations trapézoïdales étant alors noyée dans le lit de mortier. Entre l’étanchéité et le mortier, il convient de poser la natte de drainage Schlüter-TROBA-PLUS afin d’éviter l’accumulation d’eau dans le mortier.

Pour la pose de Schlüter-DITRA, le mortier devra être tiré jusqu'à 3 mm sous le rebord supérieur du profilé.

Le profilé assure une finition esthétique et masque le chant du revêtement ainsi que les bords libres du mortier.

Nota : Schlüter-BARA-RHA est un profilé de recouvrement en aluminium coloré réglable en hauteur.

Le profilé assure une finition esthétique et masque le chant du revêtement ainsi que les bords libres du mortier.

Comment installer le produit ?

Mise en œuvre pour la pose de dalles autoporteuses sur des plots de mortier ou sur un lit de gravier/concassé

  1. Sélectionner Schlüter-BARA-RT en fonction de la hauteur de la bordure à recouvrir. Des angles sortants font partie de la gamme. Les extrémités des profilés et des angles doivent être aboutées en laissant un espace de 5 à 10 mm pour permettre la dilatation dues aux écarts de température et être recouverts par un raccord clipsable collé à l'aide de la colle de montage Schlüter-KERDI-FIX.
  2. Le profilé Schlüter-BARA-RT doit être mis en œuvre sur la natte de drainage Schlüter-TROBA-PLUS préalablement posée, avec l’ailette de fixation à perforations trapézoïdales noyée dans une couche de mortier-colle, et ajusté, le cas échéant, horizontalement et verticalement. Lors d’une pose sur lit de gravier, poser tout d’abord la natte de drainage Schlüter-TROBA et fixer Schlüter-BARA-RT au-dessus avec du mortier.
    1. Lors de l'utilisation de BARA-RT comme retenue de gravier, la couche de gravier sera tirée en fonction de l'épaisseur du revêtement sous l'arête supérieure de la partie verticale du profilé. Les dalles de béton seront ensuite simplement posées sur la couche de gravier égalisée.
    2. Lors de la pose sur TROBA-PLUS avec des plots réalisés avec les disques de coffrage Schlüter-TROBA-STELZ-DR, le profilé de rive BARA-RT masque le chant du revêtement et de la natte. L'ailette de fixation à perforations trapézoïdales de BARA-RT est posée au bord de la natte. Les dalles autoporteuses sont ensuite posées sur l'ailette de fixation.
    3. Lors de l'utilisation des disques de coffrage Schlüter-TROBA-STELZ-MR, le profilé BARA-RT est posé sur les plots de mortier. Le profilé de rive masque le chant du revêtement. Les dalles autoporteuses sont ensuite posées sur les plots.

Nota : veiller à laisser un espace suffisant entre le profilé et la natte afin de ne pas obstruer le drain.

Mise en œuvre en pose collée en combinaison avec un revêtement carrelé

  1. Sélectionner BARA-RT en fonction de la hauteur de la rive à masquer. Des angles sortants font partie de la gamme. Les extrémités des profilés et des angles doivent être aboutées en laissant un espace de 5 à 10 mm pour permettre la dilatation dues aux écarts de température et être recouverts par un raccord clipsable collé à l'aide de la colle de montage Schlüter-KERDI-FIX.
  2. Poser le profilé de rive BARA-RT de façon à noyer l’ailette de fixation à perforations trapézoïdales en bordure du support dans la couche de mortier ou dans la couche de mortier-colle s’il s’agit d’une mise en œuvre sur la natte de drainage DITRA-DRAIN préalablement collée.
  3. Lors de l'utilisation de Schlüter-DITRA, coller la natte en butée contre l’ailette de fixation du profilé. Le raccord avec le profilé sera réalisé avec la bande de pontage Schlüter-KERDI-KEBA. Celle-ci devra être collée en recouvrant d’au moins 5 cm la natte Schlüter-DITRA en allant jusqu'au bord de la partie verticale du BARA-RT, à l’aide de la colle étanche Schlüter-KERDI-COLL-L ou de la colle de montage KERDI-FIX.
  4. Les carreaux se posent en respectant un joint adapté contre l’ailette du BARA-RT ; ce joint sera garni de mortier-joint.

Mise en œuvre dans la chape

  1. BARA-RT se fixe et s'ajuste en hauteur dans le mortier. Des angles sortants font partie de la gamme. Les extrémités des profilés et des angles doivent être aboutées en laissant un espace de 5 à 10 mm pour permettre la dilatation dues aux écarts de température et être recouverts par un raccord clipsable collé à l'aide de la colle de montage Schlüter-KERDI-FIX.
  2. Pour établir la couche de répartition des charges, tirer le mortier de pose de façon à arriver à fleur de l’arête supérieure de Schlüter-BARA-RT ou en retranchant l’épaisseur des carreaux. Lors de la mise en œuvre de la natte Schlüter-DITRA, le mortier devra arriver à 3 mm sous le bord supérieur du profilé.

Nota : entre l'étanchéité et le mortier, poser Schlüter-TROBA ou Schlüter-TROBA-PLUS pour assurer le drainage.

A quoi sert le produit ?

Le profilé est disponible dans les matériaux suivants :

  • AC = Aluminium coloré

Propriétés des matériaux et domaines d’application

Schlüter-BARA-RT est en aluminium coloré. Le revêtement est résistant aux UV et aux intempéries et sa couleur est stable. Les surfaces apparentes doivent être protégées contre l’abrasion. Veiller à ce que l’ailette du profilé soit entièrement noyée dans la couche de contact avec le carreau, de sorte à exclure tout vide pouvant retenir l’eau, car une eau fortement alcaline attaque l’aluminium.

Le choix du profilé Schlüter-BARA-RT doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres contraintes prévisibles.

Comment entretenir ce produit

Schlüter-BARA-RT ne nécessite pas d’entretien particulier. La surface du profilé en aluminium coloré résiste aux UV et sa couleur est stable. Remédier aux éventuels endommagements de la surface apparente en appliquant une couche de peinture.
