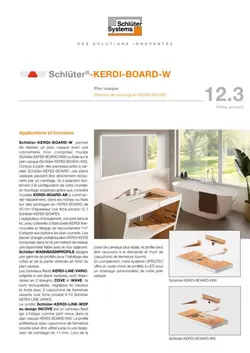

Schlüter-KERDI-BOARD-WS  Kit plan vasque pour robinetterie à poser

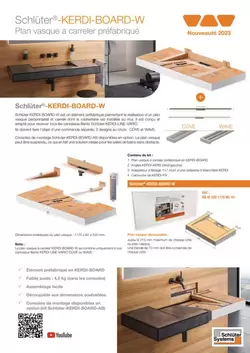

Schlüter-KERDI-BOARD-WS et -WW permettent de réaliser un plan vasque avec une robinetterie murale (non comprise) (Schlüter-KERDI-BOARD-WW) ou fixée sur le plan vasque (Schlüter-KERDI-BOARD-WS). Conçus à partir des panneaux prêts à carreler Schlüter-KERDI-BOARD, ces plans vasques peuvent être directement recouverts par un carrelage. Ils s'adaptent facilement à la configuration de votre chantier, en montage suspendu grâce aux consoles murales KERDI-BOARD-AB à commander séparément, dans les niches ou fixés sur des jambages en KERDI-BOARD de 50 mm d'épaisseur. (Voir la fiche technique correspondante 12.1) L'adaptateur d'écoulement, compris dans le kit, avec collerette d'étanchéité KERDI thermocollée et filetage de raccordement 11/4" s'adapte aux siphons les plus courants. Les éléments d'angle préfabriqués KERDI-KERS compris dans le kit permettent de réaliser une étanchéité fiable avec le mur adjacent.

Schlüter-WASHBASINPROFILE désigne une gamme de profilés pour l'habillage des côtés et de la partie verticale en fond de plan vasque.

Les caniveaux filants KERDI-LINE-VARIO, adaptés à ces plans vasques, sont disponibles en deux designs, COVE et WAVE. Ils sont recoupables, réglables en hauteur et livrés avec deux capuchons de fermeture assortis. (Voir la fiche technique correspondante 8.10)

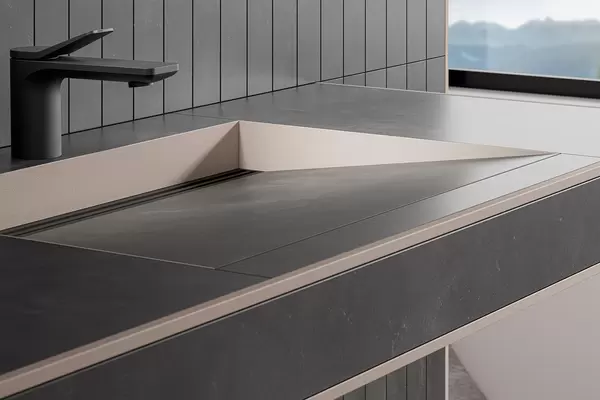

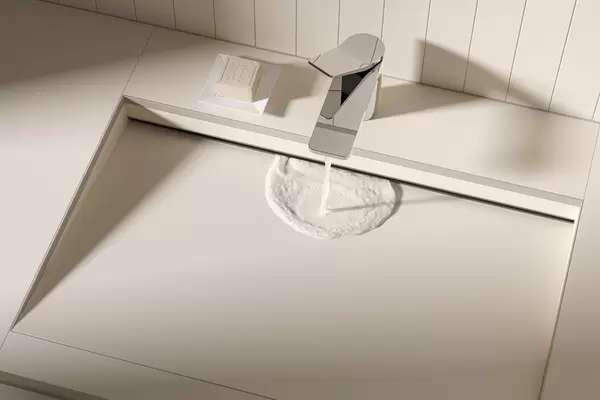

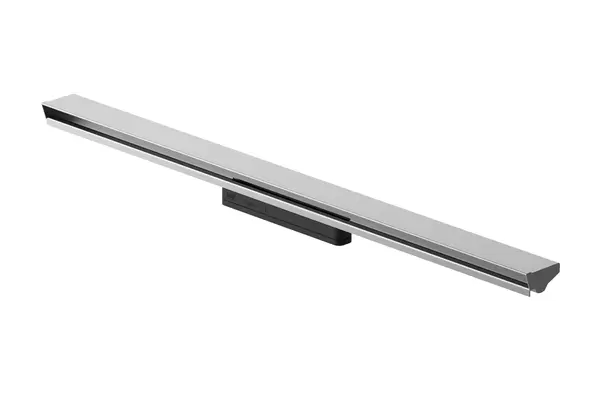

Le profilé Schlüter-KERDI-LINE-WDP au design INCOVE est un caniveau filant qui s'intègre comme joint creux dans le plan vasque KERDI-BOARD-WS. Le profilé avec capuchons de fermeture soudés peut être utilisé jusqu'à une épaisseur de carrelage de 11 mm. Lors de la pose de carreaux plus épais, le profilé peut être raccourci en conséquence et les capuchons de fermeture fournis doivent être montés des deux côtés.

En complément, notre système LIPROTEC offre un vaste choix de profilés pour un éclairage personnalisé de votre plan vasque.

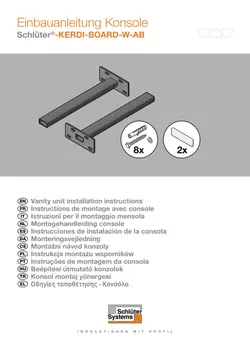

Montage suspendu du plan vasque KERDI-BOARD-WS à l'aide de consoles murales à commander séparément :

Attention : le support de fixation doit être plan, d'aplomb et adapté à une transmission des charges suffisante.

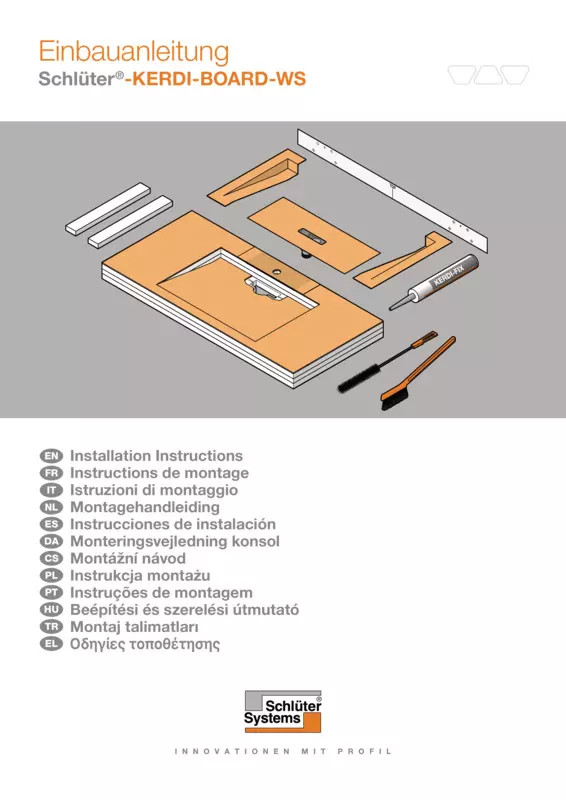

1. Le KERDI-BOARD-WS s'adapte à la configuration de votre chantier (voir fiche technique).
2. Les orifices de perçage doivent être marqués à l'aide du gabarit de perçage fourni.
3. Le plan vasque doit être enduit à l'arrière d'une quantité suffisante de colle de montage KERDI-FIX et emboîté sur les consoles de manière à obtenir une liaison par adhérence avec le mur.
4. L'étanchéité est assurée par le collage des pièces de raccord KERDI-KERS comprises dans le kit avec la colle d'étanchéité KERDI-COLL-L (à commander séparément).
5. L'adaptateur d'écoulement est ensuite collé avec KERDI-FIX dans la zone prévue à cet effet.

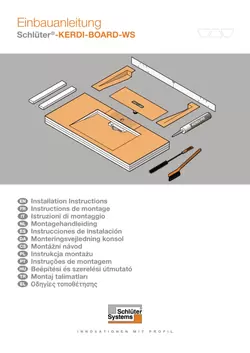

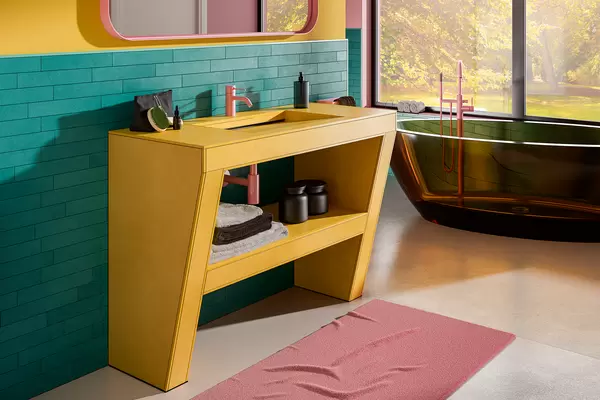

KERDI-BOARD-WS - Installation sur jambages et montage en niche :

1. Définir les hauteurs d'installation selon la fiche technique.

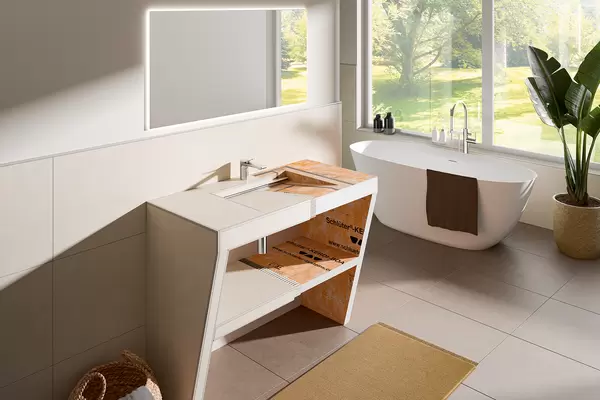

2. Le plan vasque KERDI-BOARD s'adapte à la configuration de votre chantier. Pour une installation sur jambage, utiliser deux panneaux KERDI-BOARD de 50 mm d'épaisseur minimum, qui seront placés, à votre convenance, à gauche et à droite entre la vasque et le bord du plan vasque.
3. Il n'est pas nécessaire de tenir compte du siphon, car le tuyau d'évacuation est suffisamment éloigné du mur.
4. Les éléments sont assemblés entre eux par adhérence à l'aide de la colle de montage KERDI-FIX contenue dans le kit. Les pièces de remplissage fournies sont placées dans les cavités prévues pour la fixation de la console.
5. L'étanchéité est réalisée avec la colle Schlüter KERDI-COLL-L (à commander séparément). L'adaptateur d'écoulement est ensuite collé avec KERDI-FIX dans la zone prévue à cet effet.
6. En cas de montage en niche, prévoir un appui minimum de 20 mm sur toute la largeur du plan vasque.
7. Avant de poser le carrelage, commencer au niveau de la robinetterie et percer un trou adapté à l'aide d'une couronne de forage diamantée (non comprise).

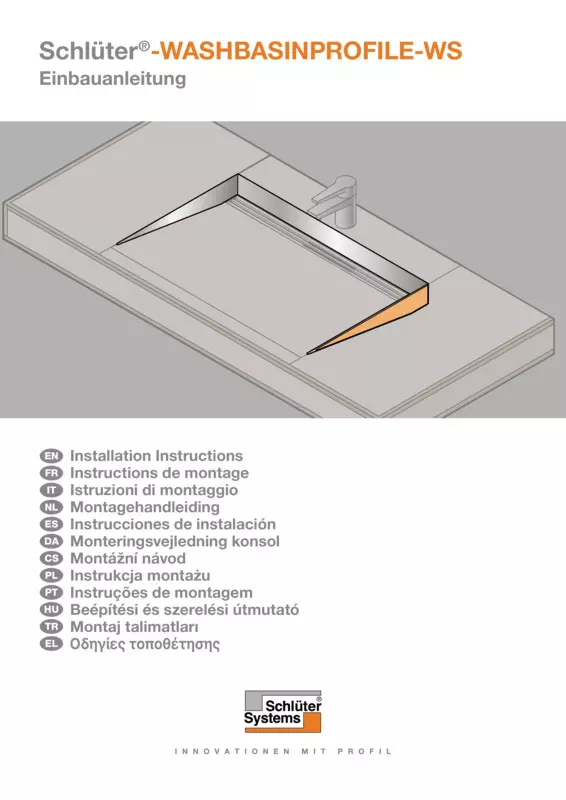

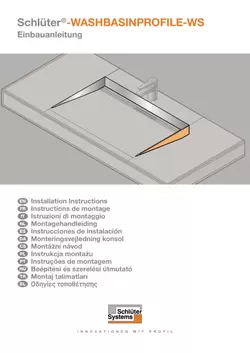

Schlüter-WASHBASIN - Mise en œuvre des profilés latéraux et de fond de vasque pour KERDI-BOARD-WS :

1. Commencer par appliquer un mortier-colle approprié et coller un carreau au niveau de la robinetterie. Avant de poser le carrelage, commencer au niveau de la robinetterie et percer un trou adapté à l'aide d'une couronne de forage diamantée (non comprise).
2. Coller le WASHBASIN-R dans le mortier-colle encore humide sur la face avant et l'aligner avec le carreau supérieur.
3. Poser les carreaux sur le support et appuyer légèrement pour assurer une bonne adhérence.
4. Les profilés WASHBASIN-S sont enfoncés sur les côtés dans le mortier-colle encore humide et soigneusement alignés de manière à ce qu'ils soient droits et plans.
5. Veiller à ce que le bord supérieur du profilé affleure la surface du carreau situé au-dessus.
6. Carreler les surfaces restantes du plan vasque.

Schlüter-KERDI-LINE-INCOVE - Mise en œuvre du profilé pour KERDI-BOARD-WS :

1. Placer le profilé d'évacuation INCOVE sans mortier-colle dans sa position finale dans la bague de fixation en hauteur afin de déterminer les cotes pour le carrelage.
2. Si le carreau choisi a une épaisseur > 11 mm, le profilé doit être raccourci en conséquence et les capuchons de fermeture fournis doivent être montés des deux côtés.
3. Le profilé d'évacuation INCOVE doit être collé avec du mortier-colle.
4. Les bandes XPS fournies doivent être collées sur la face supérieure du profilé à l'aide du ruban adhésif double face déjà présent.
5. Le carrelage doit être fermement posé avec un mortier-colle approprié.
6. Carreler les surfaces restantes du plan vasque.

Nota :

Le profilé d'évacuation Schlüter-INCOVE n'est pas compatible avec les profilés latéraux avec pente Schlüter.

En cas d'utilisation du profilé d'évacuation COVE et WAVE, observer les indications de mise en œuvre de la fiche 8.10.

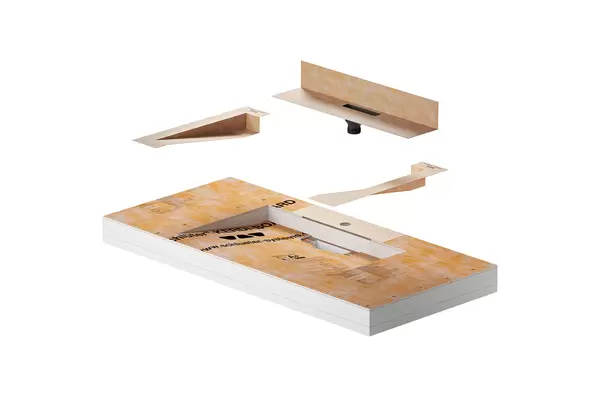

Les plans vasques Schlüter-KERDI-BOARD-WS et -WW sont fabriqués à partir de quatre panneaux en mousse de polystyrène extrudée d'une épaisseur de 28 mm, 2 x 25 mm et 5 mm (KERDI-BOARD-WW) ou 28 mm, 27 mm, 25 mm et 5 mm (KERDI-BOARD-WS). Les deux faces des panneaux de 28 et de 5 mm sont pourvues d'un matériau de renfort sans ciment et d'un non-tissé assurant un ancrage efficace du mortier-colle ou de couches d'enduit. Une trame de découpe de 10 x 10 mm y est imprimée. Les panneaux sont maintenus entre eux par adhérence. Une plaque de renfort permet de fixer la robinetterie sur KERDI-BOARD-WS.

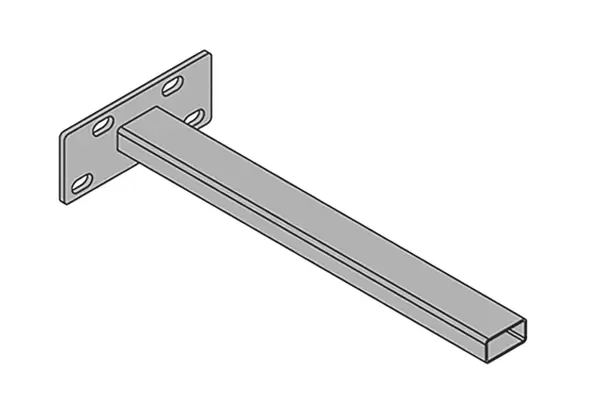

Les consoles sont constituées d'une platine de 6 mm d'épaisseur et d'un tube carré soudé de 50 x 25 x 2 mm. Les deux parties sont en acier de construction galvanisé 235JR.

L'adaptateur de raccordement est en polypropylène (PP) à haute résistance aux chocs.

La collerette KERDI collée en usine à l’adaptateur et assurant le raccordement à l'étanchéité composite, ainsi que les pièces d'angle KERDI-KERS pour le raccordement à l'étanchéité composite sont en polyéthylène.

Le dos du profilé est doté d'un non-tissé pour l'ancrage dans le mortier-colle et la surface visible est en acier inoxydable V4A brossé ou en aluminium finition structurée.

Le profilé INCOVE et les capuchons de fermeture sont en acier inoxydable (alliage n° 1.4404 = AISI 316L) avec surface brossée.

Propriétés des matériaux et domaines d’application :

La surface des plans vasque Schlüter-KERDI-BOARD est étanche et résiste aux contraintes chimiques auxquelles sont généralement soumis les revêtements céramiques. Dans les zones nécessitant une étanchéité, celle-ci peut être réalisée en liaison avec Schlüter-KERDI ou KERDI-BOARD.

Las plans vasques KERDI-BOARD présentent une surface plane qui ne se déforme pas même lors de fores variations de températures et ont une stabilité élevée. Ils conviennent à de nombreuses applications. Il convient de vérifier au préalable que les supports sont porteurs et adaptés à l'application voulue.

Les consoles murales peuvent être utilisées de différentes manières, par exemple dans la salle de bains pour gagner de la place et offrir un espace épuré. Le montage mural des plans vasques KERDI-BOARD permet également de créer des installations accessibles aux personnes à mobilité réduite.

Grâce à leur matériau robuste, ils se caractérisent par une grande stabilité et une longue durée de vie.

Nota :

Une fois montés et revêtus de carrelage ou de pierre naturelle, les plans vasque KERDI-BOARD-WS et WW peuvent supporter une charge maximale de 50 kg, quel que soit le type de montage.

Les profilés latéraux avec pente WASHBASIN sont disponibles dans de nombreuses finitions. Les contraintes chimiques et mécaniques doivent être déterminées au cas par cas. Les informations suivantes sont donc d’ordre purement général.

La surface TS des profilés WASHBASIN S et R (alu. finition structurée) présente un aspect naturel. L'aluminium est prétraité et recouvert d’une laque polyuréthane en poudre appliquée par pulvérisation. Le revêtement est résistant aux UV et aux intempéries et sa couleur est stable. Les surfaces apparentes doivent être protégées contre les risques d’abrasion ou de rayures.

Les profilés WASHBASIN S et R en acier inoxydable V4A (alliage n° 1.4404 = AISI 316L) avec surface brossée conviennent particulièrement lorsque des sollicitations mécaniques élevées ou des sollicitations chimiques particulières sont prévisibles.

Toutefois, l’acier inoxydable de qualité 1.4404 ne résiste pas à tous les produits chimiques. Il est attaqué par l’acide chlorhydrique et l’acide fluorhydrique, ainsi que par le chlore ou des solutions alcalines, que l'on peut retrouver dans certains produits de nettoyage ou dans les piscines. Il convient donc de définir au préalable les sollicitations prévisibles.

L'acier inoxydable brossé du profilé d'évacuation KERDI-LINE-INCOVE V4A (alliage n° 1.4404 = AISI 316L) convient particulièrement pour des applications qui nécessitent non seulement une résistance mécanique élevée, mais aussi une bonne résistance aux produits chimiques, tels que les acides, les alcalins et les produits de nettoyage. (autres propriétés voir WASHBASIN-PROFIL en acier inoxydable brossé V4A)
