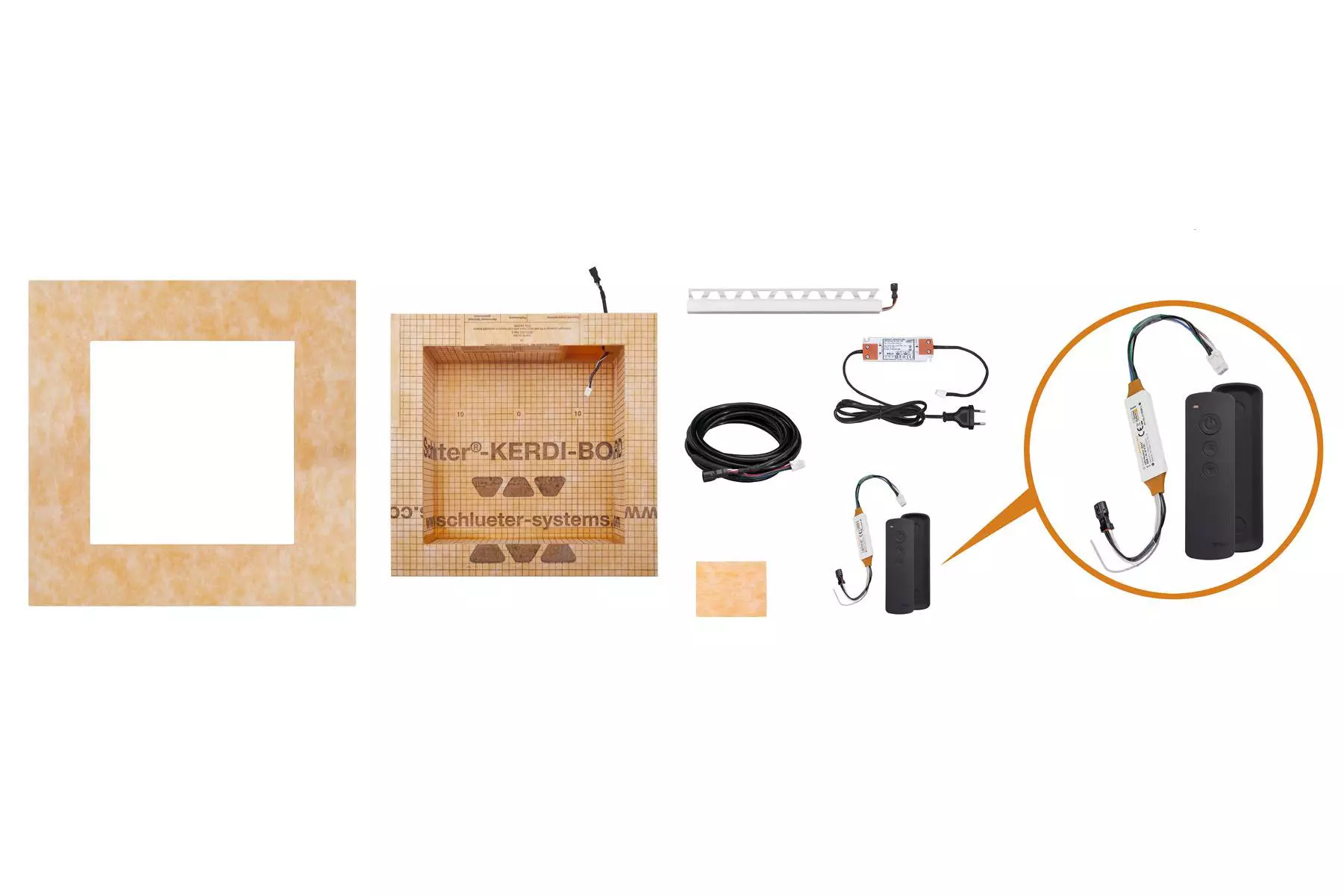

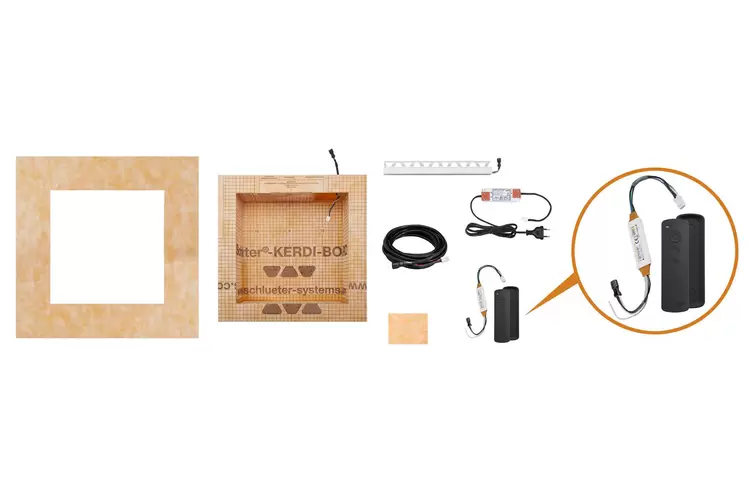

Schlüter-KERDI-BOARD-NLT-BR  Kit niches avec éclairage LED

Les kits préfabriqués Schlüter-KERDI-BOARD-NLT équipés du système LIPROTEC permettent la réalisation de niches éclairées sur tout type de paroi murale.

Les niches sont disponibles en différentes dimensions et couleurs de LED.

Les modules LED peuvent être positionnés à l'intérieur de la niche, soit sur le bord avant, soit au milieu, soit directement sur la paroi arrière à carreler. Les modules LED sont ainsi disponibles en modèles Plug & Play de différentes longueurs, avec connecteurs.

Demander la fiche produit selon la directive (UE) 2019/2015 : certification-eu@schlueter.de

Mise en œuvre dans Schlüter-KERDI-BOARD :

1. Plaquer le cadre de la niche contre le panneau et marquer son contour sur le panneau, puis découper à l’endroit du tracé.
2. Fixer la niche posée à l'aide de vis à bois ou de vis autoperceuses adaptées au matériau de l'ossature. Respecter une distance maximale de 250 mm entre les vis. Utiliser les rondelles de retenue KERDI-BOARD-ZT. Introduire les vis au niveau des joints.

   L'utilisation de la colle de montage KERDI-FIX sur le chant du cadre de la niche offre un moyen de fixation supplémentaire.

3. Lors de la mise en œuvre dans une surface exposée à des projections d'eau, recouvrir le cadre de la niche et son contour avec la colle d'étanchéité KERDI-COLL-L et y appliquer la collerette KERDI livrée dans le kit.

Intégration dans des plaques de plâtre ou autres revêtements :

1. Plaquer le cadre de la niche contre le panneau et marquer son contour sur le panneau, puis découper à l’endroit du tracé.
2. Fixer la niche posée à l'aide de vis à bois ou de vis autoperceuses adaptées au matériau de l'ossature. Ne pas espacer les vis de plus de 250 mm. Dans les plaques de plâtre, le vissage s'effectue à travers le cadre de la niche, à environ 6 mm du bord extérieur.

   Il est possible de réaliser une fixation supplémentaire en appliquant la colle de montage KERDI-FIX sur le chant du cadre de la niche.

3. Les surfaces murales en plaques de plâtre situées dans la zone humide doivent recevoir une étanchéité avec Schlüter-KERDI. Pour cela, recouvrir le cadre de la niche et son contour avec la colle d'étanchéité KERDI-COLL-L et y appliquer la collerette en KERDI livrée dans le kit. Puis la natte Schlüter-KERDI doit être mise en œuvre à l'aide d'un mortier-colle à prise hydraulique sur le reste de la surface murale (voir fiche produit 8.1). La natte KERDI est ensuite découpée dans la partie creuse de la niche.

KERDI-BOARD-NLT :

1. Le montage de la niche est réalisé comme décrit ci-dessus. Avant la mise en place de la niche, connecter le câble de la niche au câble de raccordement.
2. Pour l'installation des câbles, du bloc d'alimentation et de la commande, il convient de se référer aux modes d'emploi correspondants.
3. Si nécessaire, découper tout simplement le couvercle de la boîte de dérivation aux endroits prévus afin de permettre le passage du câble.
4. Positionner le couvercle ou les parties du couvercle de la boîte de dérivation de sorte que le passage du câble vers le profilé puisse être réalisé.
5. Positionner la bande d'étanchéité autocollante KERDI de sorte que l'ouverture prévue pour le passage de câble soit fermée des deux côtés. Pour faire passer les câbles, découper une petite ouverture dans la bande d'étanchéité autocollante KERDI, évitant ainsi toute pénétration de colle dans la boîte de dérivation.
6. Appliquer le mortier-colle à l’aide d’une spatule crantée.
7. Faire passer le câble par l'ouverture prévue dans le profilé.
8. Noyer l’ailette de fixation à perforations trapézoïdales du profilé dans le lit de mortier-colle et l’aligner.
9. Noyer les carreaux adjacents au profilé et les ajuster de sorte qu’ils arrivent à fleur du profilé. Les carreaux doivent adhérer sur toute leur surface le long du profilé.
10. Laisser un espace d’environ 1,5 mm entre le profilé et le carreau, puis garnir cet espace de mortier-joint.
11. Lors de la pose de carreaux sur les faces latérales, veiller à ce que le carreau et la colle ne dépassent pas 12 mm d'épaisseur.
12. Couper le tube à LED RVB+blanc à la longueur de l'ouverture de la niche carrelée.
13. Le tube à LED est connecté au câble à l'aide de la fiche de raccordement et inséré avec précaution dans le profilé.

Schlüter-KERDI-BOARD-NLT est fabriqué à partir d'une mousse de polystyrène extrudée. Les panneaux ont une épaisseur de 12,5 mm, et chaque face est revêtue d'une couche de renfort, exempte de ciment, ainsi que d'un non-tissé assurant un ancrage efficace du mortier-colle ou de couches d'enduit. L'une des faces du panneau présente une trame imprimée de 10 x 10 mm, facilitant la découpe.

Propriétés des matériaux et domaines d’application

KERDI-BOARD-NLT est imperméable et résiste aux principales sollicitations chimiques auxquelles sont exposés les revêtements carrelés. Dans les zones nécessitant une étanchéité, celle-ci peut être réalisée en liaison avec Schlüter-KERDI ou -KERDI-BOARD.

KERDI-BOARD-NLT est plan, ne s'altère pas, ne se dilate pas (même lors de fortes variations de températures), et a une stabilité élevée.

KERDI-BOARD-NLT convient pour de nombreuses applications.

Il convient de vérifier au préalable que les supports sont stables et adaptés à l'application voulue.

Le choix des modules Schlüter-LIPROTEC doit être déterminé au cas par cas, en fonction des contraintes chimiques ou mécaniques prévisibles. Les informations suivantes sont donc d’ordre purement général.

Aluminium anodisé : l'anodisation protège la surface et la rend inaltérable dans le cadre d'une utilisation normale.

L’aluminium est sensible aux alcalins.

En présence d’humidité, les matériaux à base de ciment présentent une alcalinité qui peut, selon la concentration et la durée de contact, corroder l’aluminium (formation d’hydroxyde d’aluminium).

Il convient donc d’éliminer immédiatement les résidus de mortier-colle ou de mortier-joint au niveau des surfaces visibles et de ne pas recouvrir d’un film les revêtements fraîchement posés.
