Schlüter-KERDI-BOARD  Panneau standard

Plus qu'un simple panneau d'agencement : Schlüter-KERDI-BOARD est un élément incontournable de notre gamme. Léger, étanche et facile à mettre en œuvre, le panneau avec surface non tissée est vissé ou collé au support pour la pose du carrelage. KERDI-BOARD est homologué comme étanchéité composite et convient donc parfaitement à l'utilisation dans les pièces humides. Contrairement aux panneaux d'agencement classiques, KERDI-BOARD a l'avantage d'être faible en émissions, sans ciment et sans fibres de verre.

Récapitulatif des avantages :

  • Étanche et insensible aux variations de température
  • Pare-vapeur
  • Isolant thermique
  • Agréable au toucher
  • Utilisation universelle

Disponible en sept épaisseurs différentes selon vos besoins

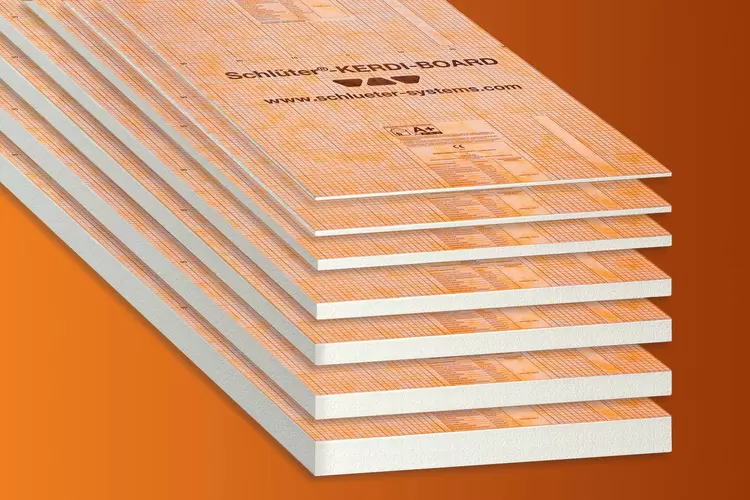

Photo du produit KERDI-BOARD 1©Schlüter-Systems France

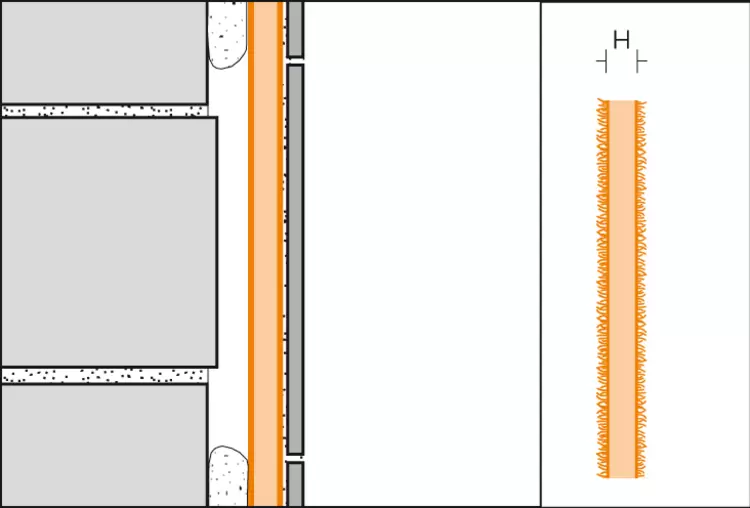

Schéma en coupe KERDI-BOARD 1©Schlüter-Systems France
zoom_out_map search
Photo du produit KERDI-BOARD 1

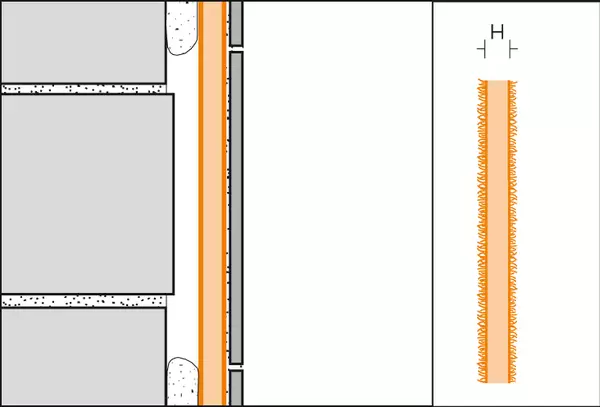

Schéma en coupe KERDI-BOARD 1

Informations générales sur les produits

Schlüter-KERDI-BOARD est un panneau d'agencement multifonctionnel pour la pose de carrelages muraux pouvant également servir d'étanchéité en liaison avec un revêtement céramique ou en pierre naturelle, et convient pour de nombreuses réalisations.

Il est fabriqué à partir d'un panneau de mousse de polystyrène extrudée, et chaque face est revêtue d'une couche de renfort, ainsi que d'un non-tissé assurant un ancrage efficace du mortier-colle.

Grâce aux épaisseurs de 5, 9, 12,5, 19, 28, 38 et 50 mm, KERDI-BOARD s'adapte à un grand nombre d'applications.

Schlüter-KERDI-BOARD est imperméable et résiste aux principales sollicitations chimiques auxquelles sont exposés les revêtements céramiques. Dans les zones nécessitant une étanchéité composite, celle-ci peut être réalisée en liaison avec KERDI-BOARD.

Si les zones de jonction et de raccordement sont conçues en conséquence, le panneau peut être utilisé comme étanchéité composite homologuée.

KERDI-BOARD convient pour la réalisation de supports de pose de carreaux sur des maçonneries existantes du gros œuvre, sur des supports anciens de tout type, sur des cloisons sèches en bois ou en métal, pour la réalisation de cloisons indépendantes droites ou arrondies, pour l'habillage d'installations en applique et de canalisations (coffrage), pour l'habillage de baignoires et de douches droites ou arrondies, pour la réalisation de plans de travail de cuisine, de plans vasques, de compartiments de rangement ou d'autres meubles de salle de bains. Dans le cadre de travaux de rénovation, le panneau permet également de réaliser des supports plans au sol dans des locaux tels que des salles de bains ou locaux similaires avec circulation piétonne.

KERDI-BOARD se découpe facilement sur mesure à l'aide d'un cutter. Une trame de découpe imprimée sur la face supérieure permet un traitement propre et rapide.

KERDI-BOARD peut être collé sur toute la surface du mur ou appliqué sur des plots de mortier en couche mince ou d'une autre colle/mortier approprié et, si nécessaire, chevillé en plus. Le panneau est fixé sur une cloison sèche en bois ou en métal à l'aide des vis de fixation faisant partie de l'assortiment.

Le revêtement carrelé est réalisé en pose collée, directement sur KERDI-BOARD.

La pose d'autres revêtements ou couches d'enduit applicables à la spatule est également envisageable.

Comment installer le produit ?

Schlüter-KERDI-BOARD collé en pleine surface

  1. La colle doit adhérer au support et s’ancrer mécaniquement dans le non-tissé de Schlüter-KERDI-BOARD. Sur la plupart des supports, il est possible d’utiliser un mortier-colle à prise hydraulique (EN 12004). Il est également possible d’utiliser d’autres colles, en veillant toutefois à contrôler au préalable la compatibilité entre les matériaux.
  2. Appliquer le mortier-colle à l’aide d’une spatule crantée sur le support ou sur le panneau Schlüter-KERDI-BOARD.
  3. Appliquer Schlüter-KERDI-BOARD sur toute sa surface dans la couche de mortier-colle. Respecter le temps ouvert de la colle.
  4. Poser les panneaux bord à bord et les ajuster.
  5. Les carreaux peuvent être collés immédiatement après la pose des panneaux Schlüter-KERDI-BOARD, à l’aide d’un mortier-colle à prise hydraulique adéquat. Les dimensions des crans de la spatule doivent être adaptées au format des carreaux. Tenir compte du temps ouvert du mortier-colle.

Schlüter-KERDI-BOARD posé sur des plots de mortier-colle

  1. Déposer des plots de mortier-colle tous les 30 cm au dos du panneau Schlüter-KERDI-BOARD. Selon l’épaisseur de colle nécessaire, utiliser un mortier-colle à prise hydraulique ou un mortier de pose approprié.
  2. Poser les panneaux contre le mur, les appliquer et les ajuster à l’aide d’un niveau.
  3. Les carreaux peuvent être collés immédiatement après la pose du panneau Schlüter-KERDI-BOARD, à l’aide d’un mortier-colle à prise hydraulique adéquat. Les dimensions des crans de la spatule doivent être adaptées au format des carreaux. Tenir compte du temps ouvert du mortier-colle.

Nota : en cas d’impossibilité de garantir une adhérence durable entre les plots de colle et le support, une fixation mécanique supplémentaire avec des chevilles et des vis adaptées est nécessaire.

Schlüter-KERDI-BOARD sur une ossature en bois ou en métal

  1. Poser Schlüter-KERDI-BOARD verticalement ou horizontalement sur l’ossature réalisée dans les règles de l’art et fixer les panneaux à l’aide de vis. Le vissage à la jonction des panneaux peut s’effectuer à l’aide des rondelles de fixation. Choisir la longueur des vis de sorte qu’elles pénètrent d’au moins 20 mm dans des ossatures en bois ou d’au moins 10 mm dans des ossatures métalliques. Les vis doivent être espacées de 25 cm maximum. Selon les contraintes spécifiques du chantier, l’épaisseur des panneaux sur une ossature en bois ou en métal (entraxe de 62,5 cm) ne devrait pas être inférieure à 19 mm.
  2. Pour une pose verticale, poser les panneaux bord à bord, chaque bord arrivant au milieu de l’ossature. Pour une pose horizontale, coller les raccords verticaux qui n’appliquent pas contre une ossature à l’aide de mortier-colle, de colle Schlüter-KERDI-FIX ou de ruban adhésif double face Schlüter-KERDI-BOARD-ZDK. Dans la mesure du possible, agencer ces raccords en quinconce.

Schlüter-KERDI-BOARD en tant que cloison de séparation

  1. Coller Schlüter-KERDI-BOARD chant contre le mur, de façon à prendre en compte la réalisation d’un revêtement carrelé. Dans la mesure du possible, la cloison de séparation doit être intégrée entre les panneaux Schlüter-KERDI-BOARD appliqués contre le mur. Une autre solution consiste à visser tout d’abord contre le mur un profilé en équerre ou en U faisant partie de la gamme Schlüter-KERDI-BOARD afin de positionner la cloison de séparation.
  2. Les extrémités des cloisons de séparation peuvent être stabilisées à l’aide d’un profilé en U faisant partie de la gamme. S’il s’avère nécessaire de visser des ferrures sur le profilé en U, coller le profilé plat en plastique Schlüter-KERDI-BOARD-ZFP au dos du profilé en U, afin d’assurer une meilleure tenue des vis. Les profilés en U peuvent aussi être utilisés pour les raccordements au sol et au plafond.
  3. Coller tous les joints verticaux et horizontaux de Schlüter-KERDI-BOARD avec du mortier-colle ou avec de la colle Schlüter-KERDI-FIX. Pour des cloisons de grande longueur, il est possible de poser si nécessaire une équerre ou un profilé en U à la jonction entre deux panneaux.
  4. Les cloisons réalisées à l’aide des panneaux Schlüter-KERDI-BOARD ne doivent pas être considérées comme des structures porteuses. Il convient d’utiliser de manière générale des panneaux de 50 mm d’épaisseur. Pour la réalisation de rayonnages ou d’étagères, il est possible d’utiliser des panneaux d’une épaisseur de 19 mm minimum, l’épaisseur choisie devant être adaptée à l’utilisation finale prévue.

Coffrages pour canalisation en panneaux Schlüter-KERDI-BOARD

  1. Les éléments d’angle et les éléments en U du système Schlüter-KERDI-BOARD permettent de réaliser de manière rapide et simple des coffrages pour canalisations ou installations électriques.
  2. Dotés de prédécoupes en V, les éléments livrés à plat doivent tout d’abord être découpés aux dimensions voulues. Lors de la conception d'un élément en U, il est également possible de découper deux éléments en équerre avec par conséquent des côtés plus courts.
  3. Les éléments sont rabattus au moment de l’assemblage, une bande autocollante dans la prédécoupe permettant de maintenir l’élément en position.
  4. Il suffit ensuite de coller les éléments en U ou les éléments d’angle Schlüter-KERDI-BOARD contre les murs existants en utilisant du mortier-colle ou de la colle Schlüter-KERDI-FIX. Si nécessaire, il est possible de monter au préalable le profilé d’angle Schlüter-KERDI-BOARD-ZW pour la fixation sur le mur.

Nota : KERDI-BOARD comme étanchéité composite, voir chapitre Étanchéité !

Surfaces murales arrondies en panneaux Schlüter-KERDI-BOARD

  1. Les panneaux Schlüter-KERDI-BOARD prédécoupés conviennent pour la réalisation de structures arrondies et cintrées.
  2. Les panneaux doivent tout d’abord être découpés aux dimensions voulues. Pour obtenir des panneaux de plus grandes dimensions, il suffit de relier les panneaux entre eux à l’aide d’un ruban adhésif double face.
  3. Lors d’une utilisation avec la surface prédécoupée vers l’intérieur, il faut tout d’abord remplir les interstices de mortier-colle.
  4. Les fentes sur la surface extérieure seront comblées avec du mortier colle avant ou pendant la pose des carreaux.

Nota : KERDI-BOARD comme étanchéité composite, voir chapitre Étanchéité !

Schlüter-KERDI-BOARD au sol

  1. Dans le cadre de travaux de rénovation, le panneau Schlüter-KERDI-BOARD permet également de réaliser des supports plans au sol dans des locaux tels que des salles de bains (circulation piétonne exclusivement).
  2. Pour les panneaux KERDI-BOARD de 5, 9, 12,5 et 19 mm d’épaisseur, le support doit être suffisamment porteur, plan et exempt de composants susceptibles d’empêcher l’adhérence. Les éventuels travaux de ragréage doivent être réalisés avant la pose de KERDI-BOARD.
  3. La colle doit adhérer au support et s’ancrer mécaniquement dans le non-tissé de Schlüter-KERDI-BOARD. Sur la plupart des supports, il est possible d’utiliser un mortier-colle à prise hydraulique (EN 12004). Il est également possible d’utiliser d’autres colles, en veillant toutefois à contrôler au préalable la compatibilité entre les matériaux.
  4. Déposer le mortier-colle à l’aide d’une spatule crantée sur le support et appliquer Schlüter-KERDI-BOARD sur toute sa surface. Poser les panneaux bord à bord et les ajuster. Respecter le temps ouvert de la colle.
  5. Si le support est suffisamment porteur, les panneaux Schlüter-KERDI-BOARD d’une épaisseur de 28 mm minimum peuvent également être posés sur des plots de mortier-colle ou autre mortier adéquat, puis ajustés en hauteur. Les plots doivent être suffisamment rapprochés afin d’atteindre la portance nécessaire. Les joints doivent être collés avec du mortier-colle appliqué au niveau des chants des panneaux et doivent se trouver au-dessus des plots de mortier.
  6. Il convient d’éviter tout risque de compression de Schlüter-KERDI-BOARD et du revêtement carrelé en périphérie, en utilisant par exemple une bande périphérique.
  7. Immédiatement après le collage de Schlüter-KERDI-BOARD, il est possible de poser les carreaux (format minimal 5 x 5 cm) à l’aide d’un mortier-colle à prise hydraulique adapté aux exigences du revêtement. Lors de la pose sur des plots de mortier, il faut d’abord laisser durcir les plots de sorte à garantir une portance suffisante. Les dimensions des crans de la spatule doivent être adaptées au format des carreaux. Tenir compte du temps ouvert du mortier-colle.
  8. Pour les joints de fractionnement, les joints périphériques et les joints de liaison, il convient de respecter les règles en vigueur.

Étanchéité avec Schlüter-KERDI-BOARD

Schlüter-KERDI-BOARD peut être utilisé conformément à la norme d'étanchéité DIN 18534 en vigueur en Allemagne. Classes d’exposition à l’eau : W0-I à W3-I*. KERDI-BOARD dispose également d’un agrément technique général (abP, procédure d’homologation imposée en Allemagne).

Classe de sollicitation par l’humidité selon l’agrément technique général : 0 - B0 ainsi que A et C.

KERDI-BOARD dispose, conformément à la directive ETAG 022 (étanchéité composite), d'un agrément technique européen (ETA, European Technical Assessment) et arbore le marquage CE. Pour les zones où les travaux doivent être réalisés en conformité avec l'agrément technique général, il convient d'utiliser exclusivement des mortiers-colles testés en liaison avec le système.

* Avec agrément technique général abP et/ou conformément à ETA selon ETAG 022. Pour plus d'informations sur l'utilisation et l'installation, veuillez contacter notre service technique.

Pour la classe de sollicitation B « Conteneurs » (p. ex. piscines), nous recommandons notre natte d'étanchéité Schlüter-KERDI (voir fiche produit 8.1 Schlüter-KERDI).

Les raccords entre panneaux et les angles en KERDI-BOARD doivent être recouverts d'une bande d'étanchéité Schlüter-KERDI-KEBA d'au moins 12,5 cm de large, collée sur toute sa surface à la colle d’étanchéité Schlüter-KERDI-COLL-L. La largeur de la bande KERDI-KEBA ne devra pas être inférieure à 5 cm.

Les raccordements à des éléments fixes tels que des portes ou des fenêtres en métal, en bois ou en plastique peuvent également être réalisés dans les règles de l’art à l’aide de la bande d’étanchéité KERDI-KEBA. Pour ce faire, appliquer KERDI-FIX sur la surface de collage des éléments rapportés et KERDI-COLL-L sur la surface de collage des panneaux KERDI-BOARD, et recouvrir l’ensemble de la zone de raccordement avec la bande d'étanchéité.

La compatibilité de KERDI-FIX avec le matériau respectif des éléments fixes doit être vérifiée. Les raccordements doivent être définis en fonction du chantier et réalisés avec soin.

Au niveau des joints de mouvement ou des joints de dilatation existants, couper KERDI-BOARD et recouvrir les jonctions avec Schlüter-KERDI-FLEX. Sur support flottant, on privilégiera l’utilisation de la bande KERDI-FLEX au niveau des liaisons sol/murs.

Couches d'enduit ou de crépi sur Schlüter-KERDI-BOARD

Il est également possible de recouvrir les panneaux Schlüter-KERDI-BOARD d’enduit ou de crépi, soit en bordure de surfaces carrelées (par ex. à mi-hauteur) soit sur des surfaces murales complètes.

Avant d’être recouverts d’un enduit ou d’un crépi, les raccordements entre panneaux, les angles rentrants et sortants ainsi que les bords libres doivent être renforcés à l’aide de la bande autocollante Schlüter-KERDI-BOARD-ZSA.

A quoi sert le produit ?

Schlüter-KERDI-BOARD est composé de mousse de polystyrène extrudé, recouverte sur chaque face d’une couche de renfort, exempte de ciment, et d’un non-tissé pour l’ancrage dans le mortier-colle. L'une des faces du panneau présente une trame imprimée composée de carrés de 10 x 10 mm, facilitant la découpe.

Propriétés des matériaux et domaines d’application

Schlüter-KERDI-BOARD est étanche et résiste aux contraintes chimiques auxquelles sont généralement soumis les revêtements céramiques ou en pierre naturelle. Dans les zones nécessitant une étanchéité composite, celle-ci peut être réalisée en liaison avec KERDI-BOARD.

KERDI-BOARD est plan, ne s'altère pas, ne se dilate pas (même lors de fortes variations de températures), et a une stabilité élevée.

KERDI-BOARD convient pour de nombreuses applications. Le choix de la natte doit être déterminé au cas par cas, en fonction des contraintes chimiques, mécaniques et autres prévisibles. Les informations suivantes sont donc d’ordre purement général.

Il convient de vérifier au préalable que les supports sur lesquels est posé KERDI-BOARD, sont stables et adaptés à l'application voulue. Les composants de la surface qui n'adhèrent pas doivent être éliminés lors du collage direct ou une fixation mécanique supplémentaire doit être effectuée avec des chevilles ou des vis appropriées.

Pour les cloisons autonomes, les rangements ou similaires en KERDI-BOARD, il convient de choisir une épaisseur de matériau suffisante et d'utiliser des profilés de renfort si nécessaire.

L'application de KERDI-BOARD au sol est limitée à une circulation piétonne. De par la structure même du panneau, les revêtements posés sur KERDI-BOARD peuvent « sonner creux » lors de passages avec chaussures à semelle rigide ou lors de la chute d’objet.

L'épaisseur du matériau et le type de pose doivent être choisis en fonction de la planéité du support. KERDI-BOARD en version mince (5 mm) doit être collé en pleine surface.

Comment entretenir ce produit

KERDI-BOARD doit être stocké à plat ou sous une autre forme appropriée. En cas de stockage à l'extérieur, il doit être protégé contre les rayons directs du soleil et les intempéries.

Lors du montage d'appareils sanitaires tels que des plans vasques, des sanitaires ou d'autres objets lourds, l'ancrage doit être effectué dans le support porteur. Si le support est constitué d'une cloison sèche ou d'une installation en applique, il est nécessaire de prévoir une fixation dans les éléments porteurs ainsi qu'une butée dans la partie inférieure des objets, à compléter le cas échéant.
